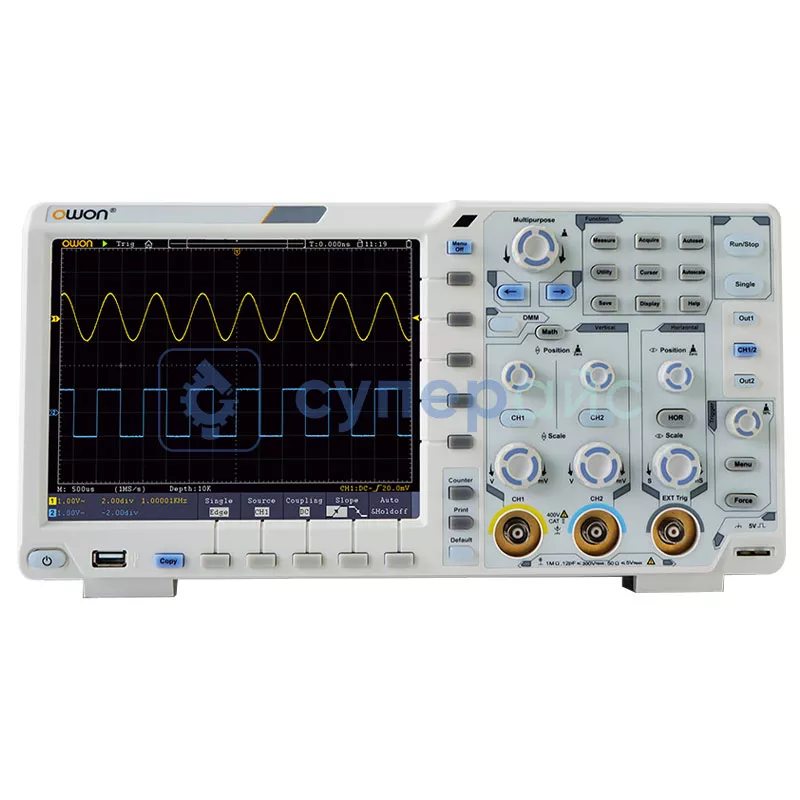

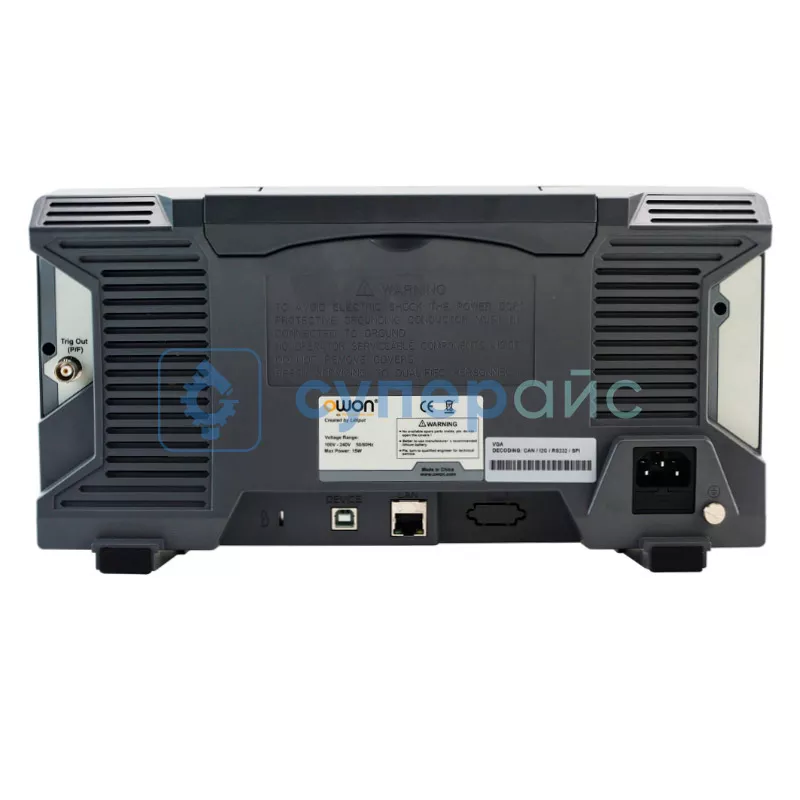

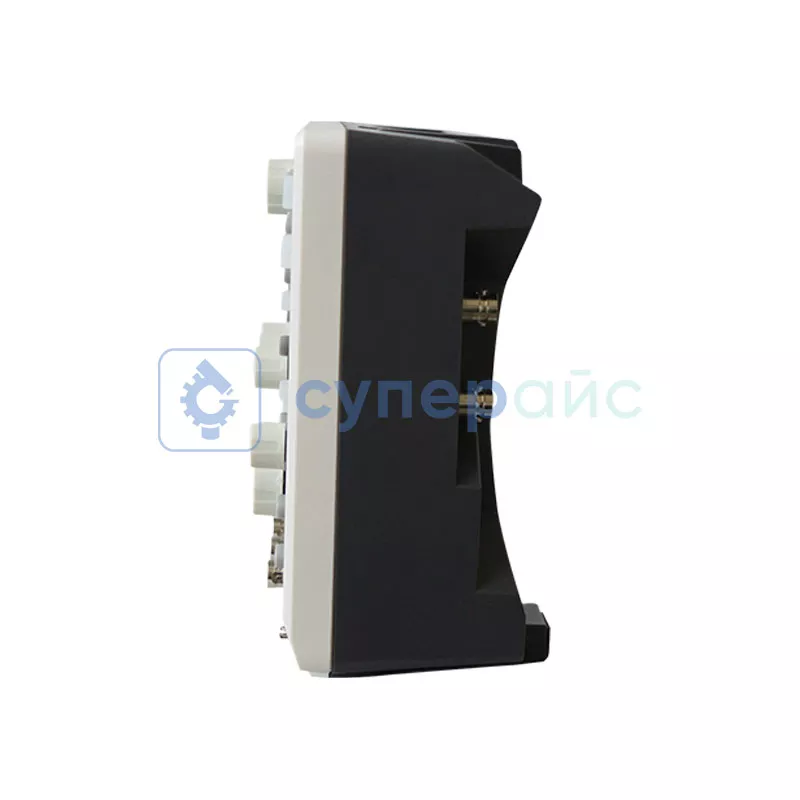

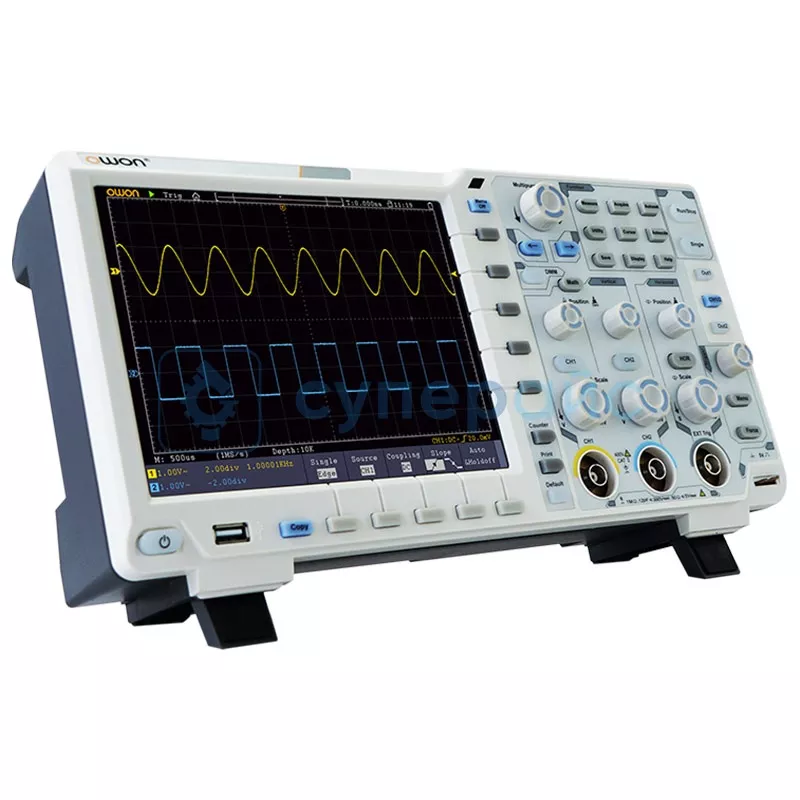

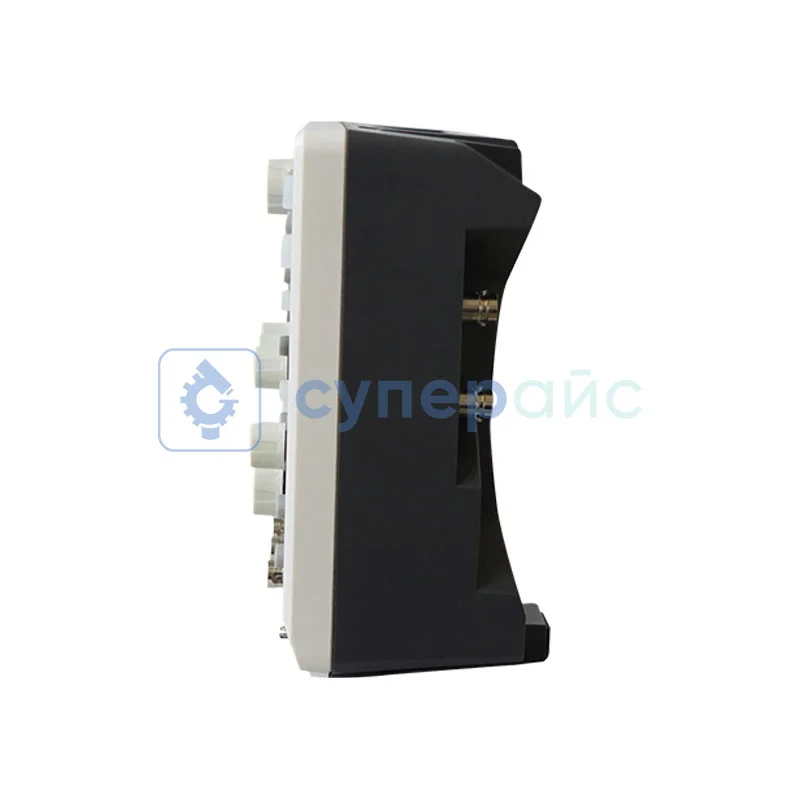

Осциллограф цифровой настольный OWON XDS3102A
67 200 ₽
67 200 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 1 шт.
Склад в Гуанчжоу: 4 шт.
Артикул (код товара)
24518
Модель (серия)
XDS3102A
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
24
Официальный дистрибьютор OWON в РФ
Да
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики OWON XDS3102A
Общие данные
Артикул (код товара)
24518
Производитель (бренд)
Модель (серия)
XDS3102A
Страна производства
Китай
Гарантия, мес.
24
Основные характеристики
Кол-во аналоговых каналов
Кол-во цифровых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Время нарастания, нс
Вертикальная система
Разреш. по вертикали (разрядность АЦП)
Вертикальная чувствительность
1 мВ/дел – 10 В/дел
Система синхронизации
Базовые типы триггера
Edge, Video, Pulse, Slope
Расширенные типы триггера
Runt, Windows, Timeout, Nth Edge, Logic
Протокольный триггер
I2C, SPI, RS232
Источник триггера
CH1–CH2
Горизонтальная система
Горизонтальная развёртка
2 нс/дел – 1000 с/дел
Точность временной базы
± 2,5 ppm
Режимы развёртки
YT
Система измерения
Курсорные измерения
ΔV, ΔT, ΔT & ΔV
Математические операции
+, -, ×, ÷, FFT, FFTrms, Intg, Diff, Sqrt, LowPass, HighPass, BandPass, BandStop
Встроенные функции и опции
Декодирование сигналов шин
RS232
I²C
SPI
CAN (опция)
I²C
SPI
CAN (опция)
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB
LAN
AUX (TrigOut/PassFail)
LAN
AUX (TrigOut/PassFail)
Применение
Проектирование, отладка и ремонт электронных устройств
Обучение и научные исследования
Обучение и научные исследования
Разреш. дисплея, пиксель
Габариты и вес
Габариты прибора
340 x 177 x 90 мм
Вес нетто, кг
2,6
Комплектация
Комплектация
кабель питания - 1 шт;
USB кабель - 1 шт;
зонд - 1 шт;
регулировочная отвертка - 1 шт;
диск с ПО - 1 шт;
руководство пользователя - 1 шт
USB кабель - 1 шт;
зонд - 1 шт;
регулировочная отвертка - 1 шт;
диск с ПО - 1 шт;
руководство пользователя - 1 шт
Описание OWON XDS3102A
Обзорная таблица осциллографов OWON серии XDS3000
| Характеристики | XDS3062A | XDS3102A | XDS3202A | XDS3102 | XDS3202 | XDS3302 |
| Полоса пропускания, МГц | 60 | 100 | 200 | 100 | 200 | 300 |
| Количество каналов | 2 + 1 (внешний) | |||||
| Частота дискретизации на канал, МВыб/с | 500 | 1 | 1,25 | |||
| Частота обновления сигнала, осц. /с | 75 000 | 56 000 | 75 000 | 56 000 | 68 000 | |
| Время нарастания, нс | ≤ 5,8 | ≤ 3,5 | ≤ 17,5 | ≤ 3,5 | ≤ 17,5 | ≤ 1,17 |
| Размер памяти, Мб | 40 | |||||
| Разрешение по вертикали (разрядность АЦП) | 12 бит | 14 бит | 8 бит | |||
| Поддержка SCPI и LabVIEW | да | да | ||||
| Функция мультитриггера и декодирования шин | да | да | ||||
| Функция лупы | нет | да | нет | да | ||
| Разрешение дисплея, пиксель | 800 x 600 | |||||
Осциллограф цифровой настольный OWON XDS3102A: профессиональный анализ сигналов
Настольный осциллограф OWON XDS3102A с полосой пропускания 100 МГц представляет собой современную измерительную станцию для точного анализа электронных сигналов. Этот прибор сочетает высокую производительность и эргономичный дизайн, что делает его решением для лабораторных исследований, образовательных учреждений и сервисных центров. Благодаря трехканальной конфигурации (2 аналоговых + 1 внешний канал) устройство обеспечивает многопараметрический анализ с исключительной точностью.
Преимущества модели:
- Высокая частота дискретизации 1 ГВыб/с для детализированного отображения сигналов
- Увеличенная длина записи 40М точек для анализа сложных форм сигналов
- Современная система триггеров с расширенным декодированием шин
- Эргономичный 8-дюймовый дисплей с высоким разрешением 800×600 пикселей
- Комплексные математические функции и поддержка удаленного управления
Осциллограф OWON отличается улучшенным вертикальным разрешением 12 бит, что обеспечивает повышенную точность измерений. Интеллектуальная система автоматических измерений и продвинутые триггерные функции значительно ускоряют процесс диагностики. Полная поддержка протоколов SCPI и LabVIEW позволяет легко интегрировать прибор в автоматизированные измерительные системы.
Особого внимания заслуживает реализация функций анализа:
- Многоуровневое декодирование популярных последовательных интерфейсов
- 16 видов автоматических измерений параметров сигнала
- Анализ Фурье (FFT) для частотной диагностики
- Пользовательские математические операции с возможностью сохранения настроек
Универсальность и точность настольный осциллограф делают его подходящим для:
- Проектирования и отладки цифровых устройств
- Образовательных и исследовательских задач
- Сервисного обслуживания промышленного оборудования
- Автоматизированных измерений в производственных условиях
Прибор поставляется в комплекте с высокочастотными пробниками, кабелями интерфейса и профессиональным программным обеспечением. Эргономичный корпус с продуманной компоновкой элементов управления делает работу с аппаратом предельно комфортной даже в условиях интенсивной эксплуатации.
Часто задаваемые вопросы
Чем осциллограф отличается от мультиметра?
Осциллограф показывает форму сигнала во времени, а мультиметр выдаёт одно усреднённое число вроде напряжения или тока. По экрану осциллографа видно частоту, амплитуду, шум и фронты импульсов, которые мультиметр отобразить не способен. Для отладки динамических процессов и поиска помех нужен именно осциллограф, а мультиметр остаётся для простых статичных измерений.
Что означает полоса пропускания?
Полоса пропускания показывает, сигналы какой частоты прибор отобразит без заметных искажений амплитуды. Чем она шире, тем более быстрые сигналы можно наблюдать корректно и доверять их форме на экране. Выбирать полосу стоит с запасом относительно максимальной частоты ваших сигналов, иначе быстрые фронты и высокочастотные составляющие будут показаны неверно.
Зачем осциллографу два канала?
Два канала позволяют одновременно видеть два сигнала и сравнивать их, например вход и выход схемы или сигнал и его отклик во времени. Это упрощает поиск задержек, искажений и причинно-следственных связей между узлами. Для большинства задач отладки любительской и ремонтной электроники двух каналов вполне достаточно, чтобы понять поведение схемы.
Подойдёт ли XDS3102A для учёбы?
Да, настольный цифровой осциллограф этого класса удобен в учебных лабораториях и для освоения основ измерений с реальными сигналами. Он наглядно показывает форму сигналов и базовые измерения периода, частоты и амплитуды прямо на экране. Студенту он поможет связать теорию с практикой и научиться читать осциллограммы разных типовых схем.
Документация и ПО OWON XDS3102A
Название
Язык
Версия
Размер и тип
Руководство пользователя осциллографов OWON серии XDS3000
Язык:
Русский
Размер и тип:
2,41 МБ,
pdf
Руководство по использованию осциллографа OWON серии XDS3000
Язык:
Английский
Размер и тип:
2,76 Мб,
PDF
