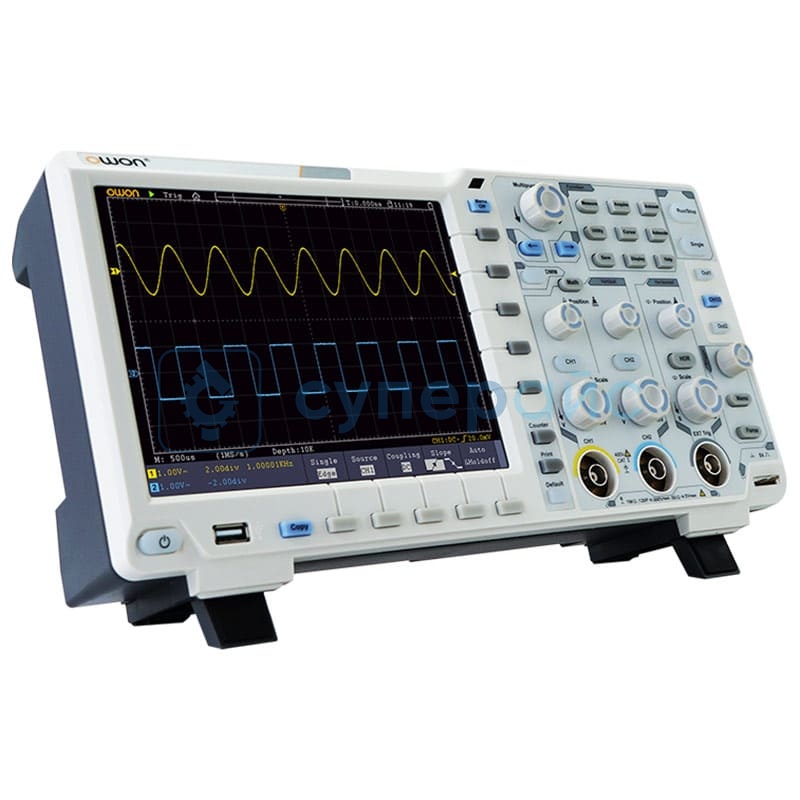

Запоминающий осциллограф OWON XDS3202
87 240 ₽
87 240 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 2 шт.
Артикул (код товара)
28170
Модель (серия)
XDS3202
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
24
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики OWON XDS3202
Общие данные
Артикул (код товара)
28170
Производитель (бренд)
Модель (серия)
XDS3202
Страна производства
Китай
Гарантия, мес.
24
Основные характеристики
Кол-во аналоговых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Входные параметры
Входное сопротивление
1 МОм ± 2 %,
50 Ом ± 2 %
50 Ом ± 2 %
Входная ёмкость
15 пФ ± 5 пФ
Вертикальная система
Время нарастания, нс
Разреш. по вертикали (разрядность АЦП)
Вертикальная чувствительность
1 мВ / дел - 10 В / дел (на входе)
Точность усиления постоянного тока
≥ 2 мВ: 2 %
Система синхронизации
Базовые типы триггера
Edge, Pulse, Slope, Runt,
Расширенные типы триггера
Video,Windows, Timeout, Nth Edge, Logic,
Протокольный триггер
I2C, SPI, RS232 и CAN (опционально)
Горизонтальная система
Горизонтальная развёртка
1 нс / дел – 1000 с / дел, шаг 1 – 2 – 5
Система измерения
Математические операции
+, -, *, /, FFT, Intg, Diff, Sqrt, and user defined function
Встроенные функции и опции
Декодирование сигналов шин
RS232
I²C
SPI
CAN
I²C
SPI
CAN
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB
LAN
VGA
AUX (TrigOut/PassFail)
LAN
VGA
AUX (TrigOut/PassFail)
Применение
Проектирование, отладка и ремонт электронных устройств
Обучение и научные исследования
Обучение и научные исследования
Разреш. дисплея, пиксель
Описание OWON XDS3202
Технические характеристики OWON XDS3202
| Количество каналов | 2 + 1 (внешний) |
| Полоса пропускания | 200 МГц |
| Частота дискретизации | 2 ГВыб / с |
| Частота дискретизации на канал | 1 ГВыб / с |
| Время нарастания | ≤ 1,75 |
| Вертикальное разрешение | 8 бит |
| Длина записи | 40М |
| Частота обновления сигнала | 68 000 осциллограмм/с |
| Горизонтальный масштаб | 1 нс / дел – 1000 с / дел, шаг 1 – 2 – 5 |
| Вертикальная чувствительность | 1 мВ / дел - 10 В / дел (на входе) |
| Тип триггера | Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth Edge, Logic, I2C, SPI, RS232 и CAN (опционально) |
| Декодирование шин | I2C, SPI, RS232, CAN |
| Режим триггера | автоматический, нормальный и одиночный |
| Математические функции | +, -, *, /, FFT, Intg, Diff, Sqrt, and user defined function |
| Вертикальный диапазон |
± 2 В (1 мВ / дел - 50 мВ / дел); ± 20 В (100 мВ / дел - 500 мВ / дел); ± 250 В (1 В / дел - 10 В / дел) |
| Входное сопротивление |
1 МОм ± 2 %, параллельно 15 пФ ± 5 пФ; 50 Ом ± 2 % |
| Точность усиления постоянного тока | ≥ 2 мВ: 2 % |
| Поддержка SCPI и LabVIEW | есть |
| Функция мультитриггера и декодирования шин | есть |
| Функция лупы | есть |
| Общие характеристики | |
| Дисплей | 8 дюймовый, TFT ЖК-экран, 800 x 600 |
| Интерфейс | USB host, USB device, USB порт для PictBridge, LAN, AUX и VGA |
| Источник питания | 100 - 240 В переменного тока, 50 / 60 Гц, CAT II |
| Потребляемая мощность | ＜24 Вт |
| Предохранитель | 2 А, класс Т, 250 В |
| Метод охлаждения | вентилятор |
| Рабочая температура | 0 - 40 ℃ |
| Температура хранения | - 20 - 60 ℃ |
| Относительная влажность | ≤ 90 % |
| Габариты изделия | 340 x 177 x 90 мм |
| Габариты упаковки | 410 х 180 х 290 мм |
| Вес нетто | 2,6 кг |
| Вес брутто | 3,5 кг |

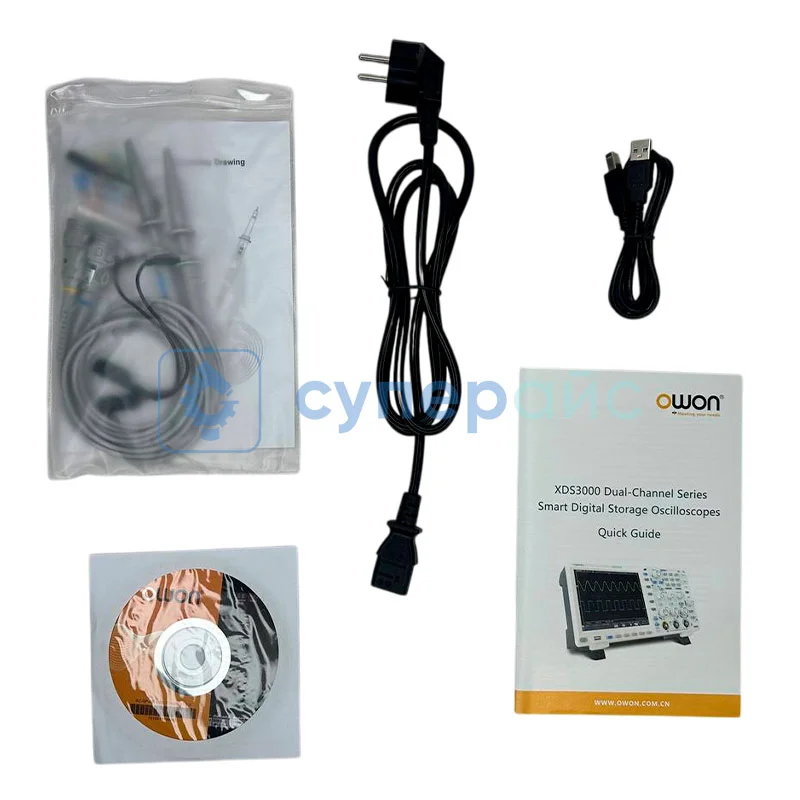

| Комплектация |
осциллограф OWON XDS3202 - 1 шт кабель питания - 1 шт USB кабель - 1 шт зонд - 2 шт регулировочная отвертка - 1 шт диск с ПО - 1 шт руководство пользователя - 1 шт |
Обзорная таблица осциллографов OWON серии XDS3000
| Характеристики | XDS3062A | XDS3102A | XDS3202A | XDS3102 | XDS3202 | XDS3302 |
| Полоса пропускания, МГц | 60 | 100 | 200 | 100 | 200 | 300 |
| Количество каналов | 2 + 1 (внешний) | |||||
| Частота дискретизации на канал, МВыб/с | 500 | 1 | 1,25 | |||
| Частота обновления сигнала, осц. /с | 75 000 | 56 000 | 75 000 | 56 000 | 68 000 | |
| Время нарастания, нс | ≤ 5,8 | ≤ 3,5 | ≤ 17,5 | ≤ 3,5 | ≤ 17,5 | ≤ 1,17 |
| Размер памяти, Мб | 40 | |||||
| Разрешение по вертикали (разрядность АЦП) | 12 бит | 14 бит | 8 бит | |||
| Поддержка SCPI и LabVIEW | да | да | ||||
| Функция мультитриггера и декодирования шин | да | да | ||||
| Функция лупы | нет | да | нет | да | ||
| Разрешение дисплея, пиксель | 800 x 600 | |||||
Цифровой осциллограф OWON XDS3202
OWON XDS3202 - это настольный осциллограф, который помогает анализировать электрические сигналы. Модель располагает широким набором функций для проведения точных измерений.

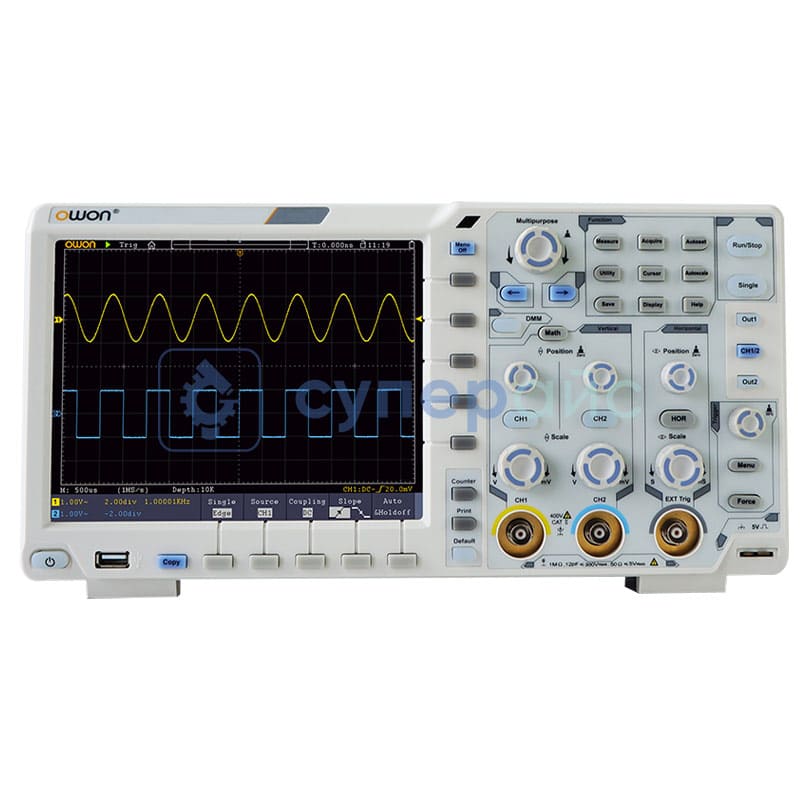

Дисплей прибора - 8-дюймовый TFT ЖК-экран - создаёт детализированное отображение сигнала. Пользователь получает четкое изображение параметров, что облегчает визуальную оценку.
Полоса пропускания 200 МГц обуславливает высокую точность измерений высокочастотных сигналов. Такой диапазон будет полезен при работе со сложными электронными схемами.
Частота дискретизации 2 ГВыб/с помогает получать детальную картину быстро меняющихся сигналов. Аппарат подходит для анализа коротких импульсов или быстрых переходных процессов.
Функция лупы расширяет возможности детального изучения сигнала. Она помогает увеличивать отдельные участки осциллограммы для более тщательного анализа.

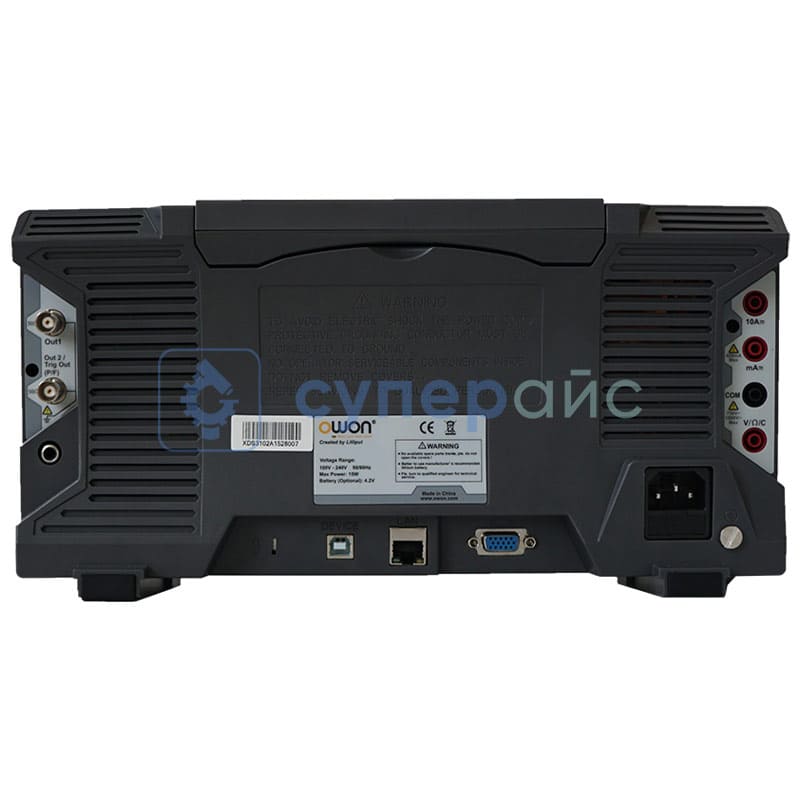

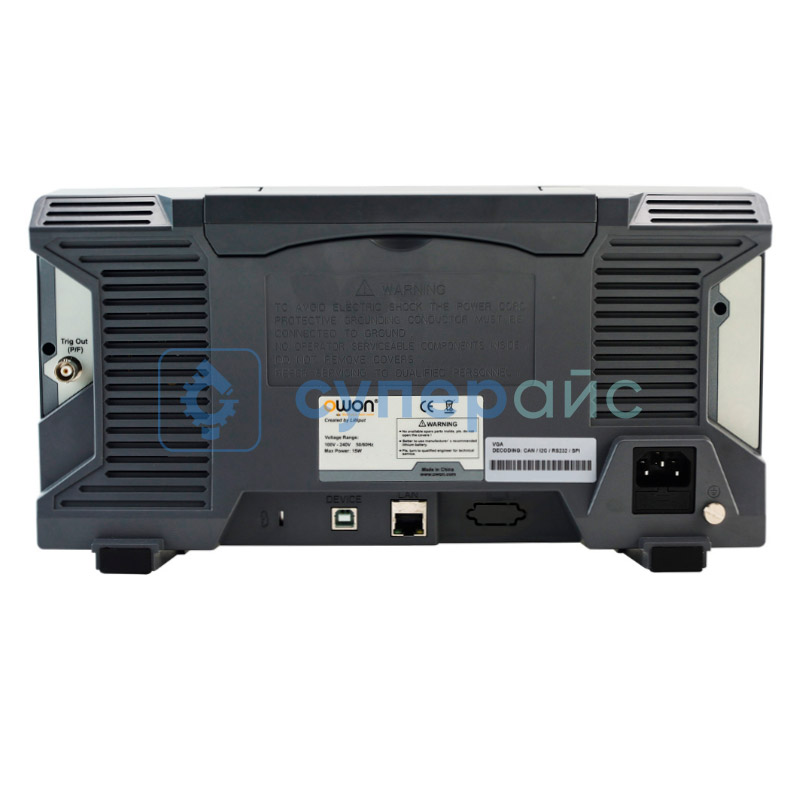

Интерфейс прибора включает:
- usb host для подключения внешних устройств;
- usb device для связи с компьютером;
- usb порт для pictbridge, упрощающий печать;
- lan для удаленного управления;
- aux для дополнительных подключений;
- vga для вывода изображения на внешний монитор.
Осциллограф "Овон" XDS3202 может использоваться в различных областях, среди которых:
- разработка электронных устройств;
- ремонт и диагностика оборудования;
- научные исследования;
- образовательные цели;
- контроль качества на производстве.
Документация и ПО OWON XDS3202
Название
Язык
Версия
Размер и тип
Руководство пользователя осциллографов OWON серии XDS3000
Язык:
Русский
Размер и тип:
2,41 МБ,
pdf
Руководство по использованию осциллографа OWON серии XDS3000
Язык:
Английский
Размер и тип:
989 Кб,
PDF
Отзывы OWON XDS3202
Guest
18.06.2025 12:54:20
Тестировал на ремонте материнской платы — 200 МГц полосы хватает с головой. Удобно, что можно одновременно смотреть аналоговые сигналы и декодировать SPI. Автоматические измерения работают чётко. Пока впечатления положительные — выглядит как добротный инструмент за свои деньги
SUPEREYES.RU
19.06.2025 06:26:50
Guest
Тестировал на ремонте материнской платы — 200 МГц полосы хватает с головой. Удобно, что можно одновременно смотреть аналоговые сигналы и декодировать SPI. Автоматические измерения работают чётко. Пока впечатления положительные — выглядит как добротный инструмент за свои деньги
Тестировал на ремонте материнской платы — 200 МГц полосы хватает с головой. Удобно, что можно одновременно смотреть аналоговые сигналы и декодировать SPI. Автоматические измерения работают чётко. Пока впечатления положительные — выглядит как добротный инструмент за свои деньги
Здравствуйте!
Спасибо вам за содержательный отзыв и высокую оценку OWON XDS3202. Приятно слышать, что осциллограф отлично показал себя в работе, особенно при ремонте материнской платы — это действительно серьёзная проверка.
Рады, что вы отметили удобство одновременного просмотра аналоговых сигналов и декодирования SPI — для многих специалистов это критически важно. Надёжность, функциональность и хорошее соотношение цены и возможностей — именно такими инструментами мы стремимся пополнять ассортимент.
Желаем вам успешной работы и стабильных измерений!
С уважением, Администрация магазина Суперайс
