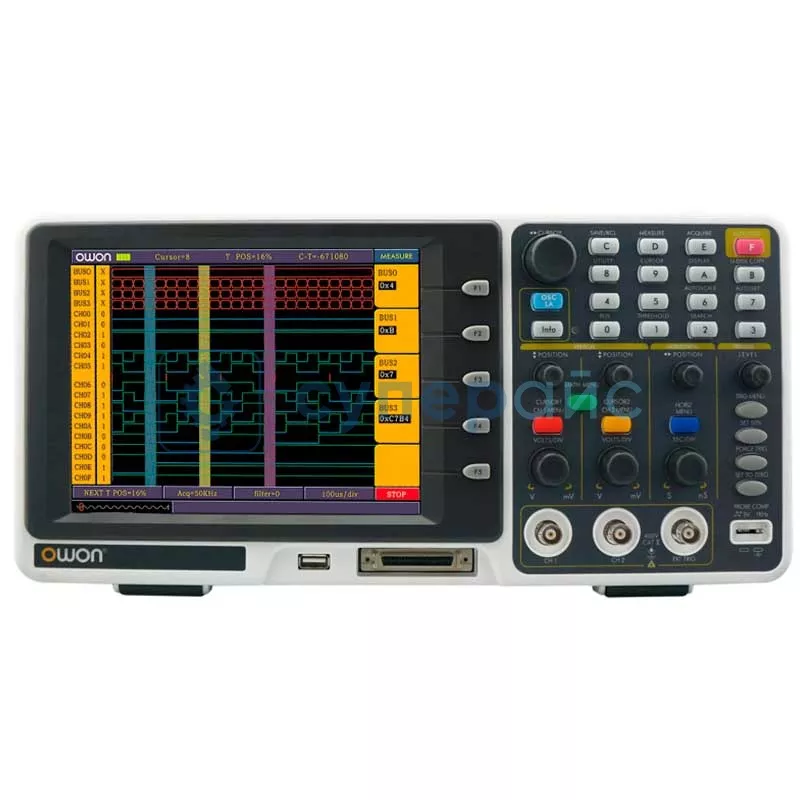

Осциллограф двухканальный смешанных сигналов OWON MSO8102T (2 канала, 100 МГц)
68 620 ₽
68 620 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 3 шт.
Склад в Гуанчжоу: 3 шт.
Артикул (код товара)
18485
Модель (серия)
MSO8102T
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
24
Официальный дистрибьютор OWON в РФ
Да
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики OWON MSO8102T
Общие данные
Артикул (код товара)
18485
Производитель (бренд)
Модель (серия)
MSO8102T
Страна производства
Китай
Гарантия, мес.
24
Основные характеристики
Глубина памяти на канал
Кол-во аналоговых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Максимальное входное напряжение
400 В
Время нарастания, нс
Входные параметры
Развязка входа
DC, AC, GND
Входное сопротивление
1 МОм ± 2 %
Входная ёмкость
15 пФ ± 5 пФ
Коэффициенты пробников
1Х, 10Х, 100Х, 1000Х
Канальная изоляция
100:1 (50 Гц), 40:1 (10 МГц)
Вертикальная система
Разреш. по вертикали (разрядность АЦП)
Вертикальная чувствительность
2 мВ/дел – 10 В/дел
Ограничение полосы
60 МГц
Точность усиления постоянного тока
± 3 %
Система синхронизации
Базовые типы триггера
Edge, Pulse Width, Video, Slope
Источник триггера
CH1–CH2
Горизонтальная система
Горизонтальная развёртка
2 нс/дел – 100 с/дел
Режимы развёртки
YT
Интерполяция
sin(x)/x
Система измерения
Автоматические измерения
Vpp, Vavg, Vrms, Freq, Period, Vmax, Vmin, Vtop, Vbase, Overshoot, Preshoot, Rise Time, Fall Time, Delay A→B↑, Delay A→B↓, +Width, -Width, +Duty, -Duty
Математические операции
+, -, ×, ÷, FFT
Встроенные функции и опции
Возм. сохранения осциллограмм
Встроенные опции
Логический анализатор
Декодирование сигналов шин
Нет
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB
Применение
Проектирование, отладка и ремонт электронных устройств
Телекоммуникации
Обучение и научные исследования
Телекоммуникации
Обучение и научные исследования
Разреш. дисплея, пиксель
Рабочая температура
0 - 40 °С
Габариты и вес
Габариты прибора
370 x 180 x 120 мм
Габариты упаковки
405 x 180 x 285 мм
Вес нетто, кг
2,2
Вес брутто, кг
3,2

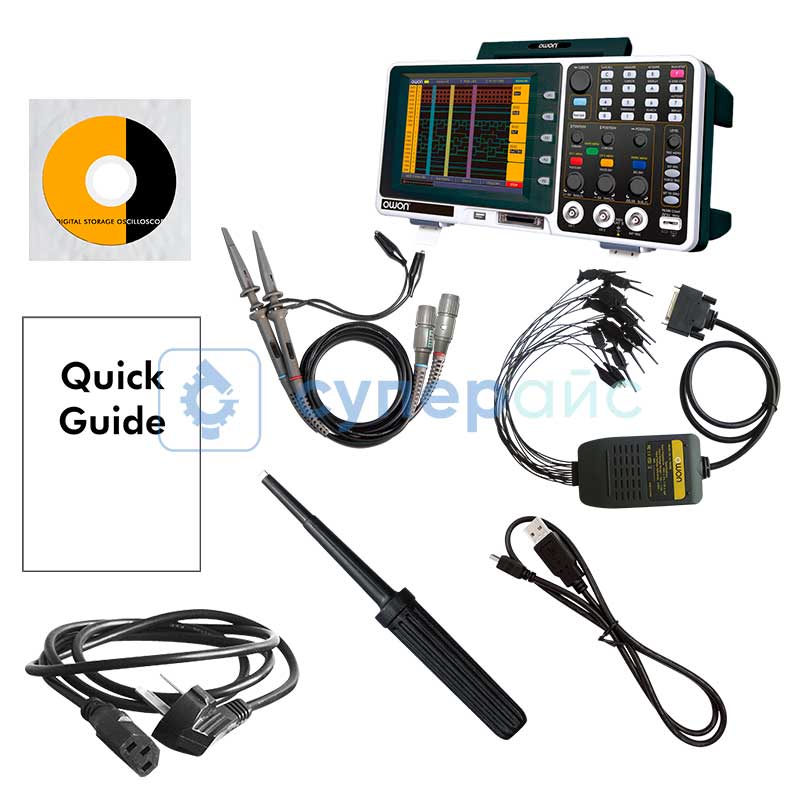

Комплектация
Комплектация
USB кабель - 1 шт
пробник - 2 шт
измерительный щуп - 1 шт
модуль логического анализатора - 1 шт
кабель питания - 1 шт
диск с программным обеспечением - 1 шт
инструкция по эксплуатации - 1 шт
пробник - 2 шт
измерительный щуп - 1 шт
модуль логического анализатора - 1 шт
кабель питания - 1 шт
диск с программным обеспечением - 1 шт
инструкция по эксплуатации - 1 шт
Описание OWON MSO8102T
Обзорная таблица осциллографов OWON
| Характеристики | MSO8202T | MSO8102T |
| Количество каналов | 2 | |
| Полоса пропускания | 200 МГц | 100 МГц |
| Максимальная частота дискретизации в реальном времени | 2 ГВыб/с | |
| Развязка входа | DC, AC, GND | |
| Установка коэффициента затухания датчика | 1 Х, 10 Х, 100 Х, 1000 Х | |
| Максимальное входное напряжение | 400 В | |
| Логический анализатор | есть | |
| Дисплей | 8 дюймов, цветной LCD - экран, 640 * 480 точек | |
| Питание | 100 - 240 В переменного тока, 50 / 60 Гц, CAT Ⅱ | |

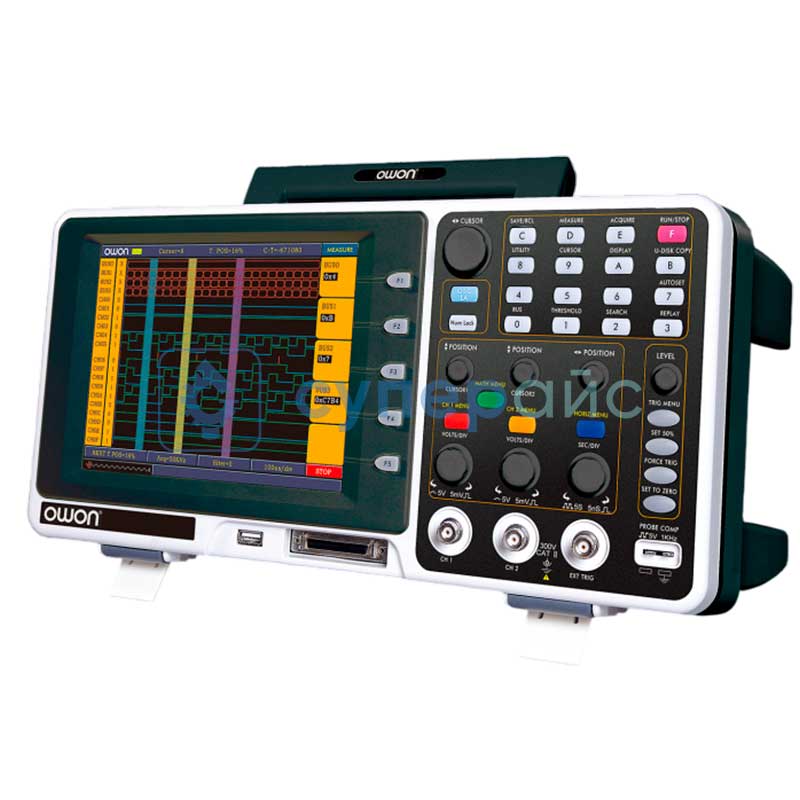

Двухканальный осциллограф OWON MSO8102T
OWON MSO8102T разработан как осциллограф цифровой, 2 канала которого предназначены для проверки большого списка устройств. Модель располагает полосой пропускания 100 МГц и встроенным 16-канальным логическим анализатором. Дисплей типа LCD обеспечивает наглядность. Ниже даны ответы на типичные вопросы покупателей о таком оборудовании применительно к модели.
Зачем нужна частота дискретизации 2 ГВыб/с?
Работа электронного осциллографа с такой характеристикой обеспечивает захват быстрых переходных процессов, импульсных помех, высокочастотных выбросов. При использовании обоих каналов частота составляет 1 ГВыб/с на каждый.
Достаточно ли такого количества каналов?
Конструкция подходит для сравнения входного и выходного сигналов усилителей, фильтров, преобразователей. Одновременный анализ опорного и тестового образцов ускоряет диагностику неисправностей.

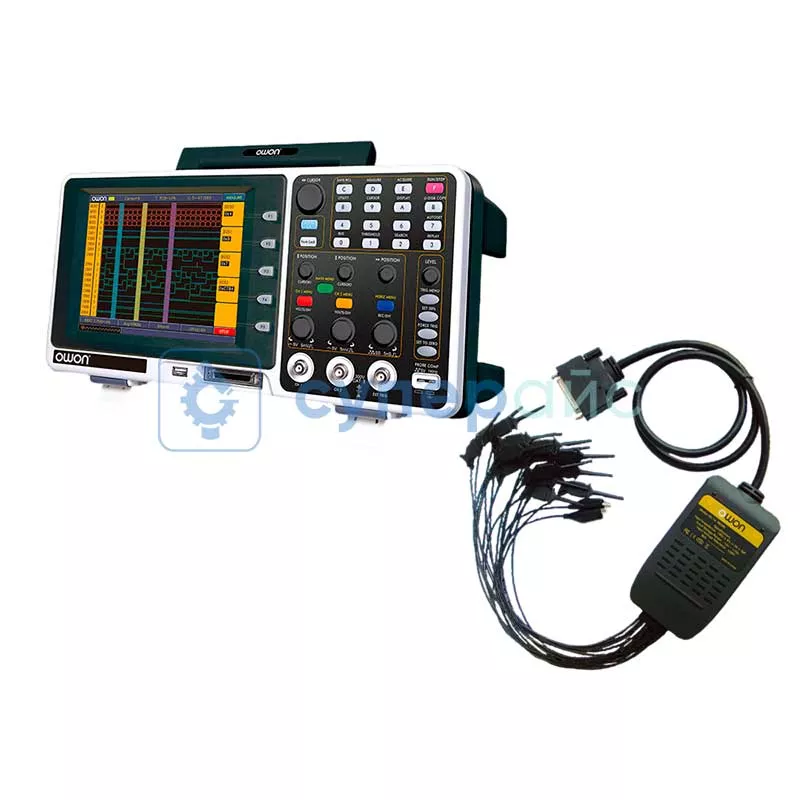

Что даёт встроенный анализатор?
16 цифровых каналов дают одновременно наблюдать за состоянием множества цифровых линий. Это требуется при отладке микроконтроллерных устройств и анализе шин данных.
Доступны ли математические функции?
Да. Предусмотрены операции сложения, вычитания, умножения, деления и другое. БПФ (FFT) пригодится для поиска гармонических искажений, паразитных колебаний.
Что входит в комплектацию?
В комплекте с прибором поставляются кабель типа USB, кабель питания, два пробника, щуп для измерений, логический анализатор, диск с ПО и инструкция.
Документация и ПО OWON MSO8102T
Название
Язык
Версия
Размер и тип
Руководство пользователя осциллографов OWON серии MSO
Язык:
Русский
Размер и тип:
1,16 МБ,
pdf
Руководство пользователя для осциллографа OWON MSO8102T
Язык:
Английский
Размер и тип:
1,92 МБ,
PDF
Программное обеспечение для осциллографа OWON MSO8102T
Язык:
Английский
Размер и тип:
73 МБ,
RAR
RAR
Программное обеспечение логического анализатора OWON MSO8102T
Язык:
Английский
Размер и тип:
36 МБ,
RAR
RAR
Показать больше
Показать меньше
Отзывы OWON MSO8102T
Сергей
09.12.2025 13:53:57
Осциллограф меня очень порадовал и оправдал все самые высокие ожидания. Комплектация тоже очень жирная. Данный магазин тоже рекомендую
SUPEREYES.RU
10.12.2025 06:43:48
Сергей
Осциллограф меня очень порадовал и оправдал все самые высокие ожидания. Комплектация тоже очень жирная. Данный магазин тоже рекомендую
Осциллограф меня очень порадовал и оправдал все самые высокие ожидания. Комплектация тоже очень жирная. Данный магазин тоже рекомендую
Здравствуйте, Сергей!
Благодарим вас за отзыв о двухканальном осциллографе смешанных сигналов OWON MSO8102T и за высокую оценку нашей работы! Нам особенно приятно, что прибор не только полностью оправдал ваши ожидания, но и впечатлил богатой комплектацией.
Мы рады, что вы оценили возможности этого осциллографа. Качественная комплектация действительно добавляет ценности, позволяя начать работу сразу после получения оборудования.
Спасибо за вашу рекомендацию магазина! Для нас это лучшая награда. Надеемся, что осциллограф станет вашим надежным партнёром в решении самых разнообразных задач.
С уважение, Администрация магазина Суперайс
Успешная отправка
Отзыв отправлен!
В ближайшее время ваш отзыв появится на сайте после проверки.
Закрыть
Получить коммерческое предложение
Сотрудничаем с коммерческими организациями и государственными бюджетными учреждениями.
Работаем по прямому договору и участвуем во всех видах конкурентных процедур в рамках 44-ФЗ и
223-ФЗ. Оказываем помощь в составлении технического задания на оборудование.
Заполните форму и получите всю нужную информацию о выбранном оборудовании в виде коммерческого предложения:
- актуальные цены и сроки поставки;
- информация о скидке;
- наличие на наших складах.
Удалить отзыв?
Удалить
Отменить
Редактировать
Редактировать
Отменить
С этим товаром покупают
Новинка
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
82348
Модель (серия):
OC5010A
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
12
Полоса пропускания, МГц:
<1
Габариты прибора:
230x33x70 мм
Вес нетто, кг:
0.3
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
21806
Модель (серия):
DG2052
Производитель:
RIGOL
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
2
Частота дискретизации на канал, МВыб/с:
250
Глубина памяти на канал:
16 Мб
Вертикальное разреш. (по амплитуде):
16 бит
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
23 710 руб.
-15%
20 153 руб.
Добавить в избранное
Артикул (код товара):
5984
Модель (серия):
EBC-A40L
Производитель:
ZKETECH
Страна производства:
Китай
Гарантия, мес.:
12
Тип нагрузки:
постоянного тока
Кол-во каналов:
1
Вход. напряжение (макс), В:
5
Вход. ток (макс), А:
40
Вход. мощность (макс), Вт:
180
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
5978
Модель (серия):
EBC-A10H
Производитель:
ZKETECH
Страна производства:
Китай
Гарантия, мес.:
12
Тип нагрузки:
постоянного тока
Кол-во каналов:
1
Вход. напряжение (макс), В:
30
Вход. ток (макс), А:
10
Вход. мощность (макс), Вт:
150
Похожие товары
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
72 780 руб.
-15%
61 863 руб.
Добавить в избранное
Артикул (код товара):
18484
Модель (серия):
MSO7102T
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Тип:
смешанных сигналов (MSO)
Полоса пропускания, МГц:
100
Кол-во цифровых каналов:
2
Частота дискретизации на канал, МВыб/с:
1000
Время нарастания, нс:
≤3,5
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
82 300 руб.
-10%
74 070 руб.
Добавить в избранное
Артикул (код товара):
7524
Модель (серия):
XDS3204E
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
200
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
1000
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
10869
Модель (серия):
XDS3202E
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
200
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
1000
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
16758
Модель (серия):
DSO2D15
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
150
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
1000
Ранее просмотренные Вами
Добавить в избранное
Артикул (код товара):
23516
Модель (серия):
936E
Производитель:
CXG
Страна производства:
Китай
Гарантия, мес.:
12
Кол-во каналов:
1
Метод нагрева:
традиционная станция с нагревом жала с помощью накальной спирали или керамического нагревателя
Общая мощность, Вт:
60
Макс. температура нагрева, °C:
480
Тип нагревательного элемента:
керамический
Артикул (код товара):
15910
Модель (серия):
FL-LEDSRS1
Производитель:
FLOOK
Страна производства:
Китай
Гарантия, мес.:
12
Регулировка температуры:
Нет
Общая мощность, Вт:
200
Мин. температура нагрева, °C:
0
Макс. температура нагрева, °C:
250
Тип нагревательного элемента:
PTC
Новинка
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
82511
Модель (серия):
UPO2202HD
Производитель:
UNI-T
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
200
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
2500
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
13542
Модель (серия):
T12-951
Производитель:
QUICKO
Страна производства:
Китай
Гарантия, мес.:
12
Кол-во каналов:
1
Конструктивное исполнение:
набор для сборки
Метод нагрева:
традиционная станция с нагревом жала с помощью накальной спирали или керамического нагревателя
Общая мощность, Вт:
72
Макс. температура нагрева, °C:
450
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
18485
Модель (серия):

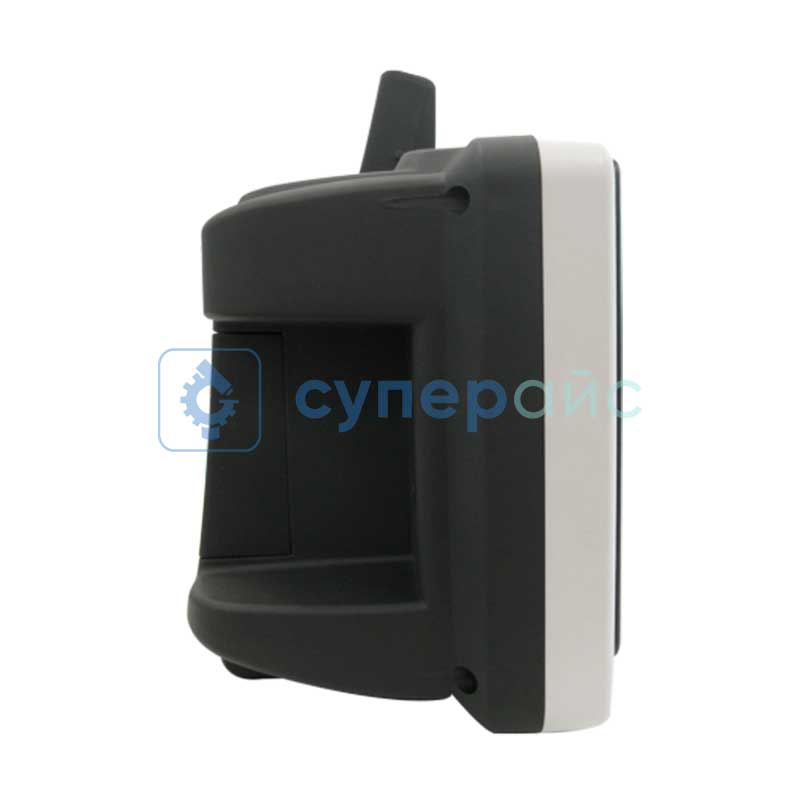

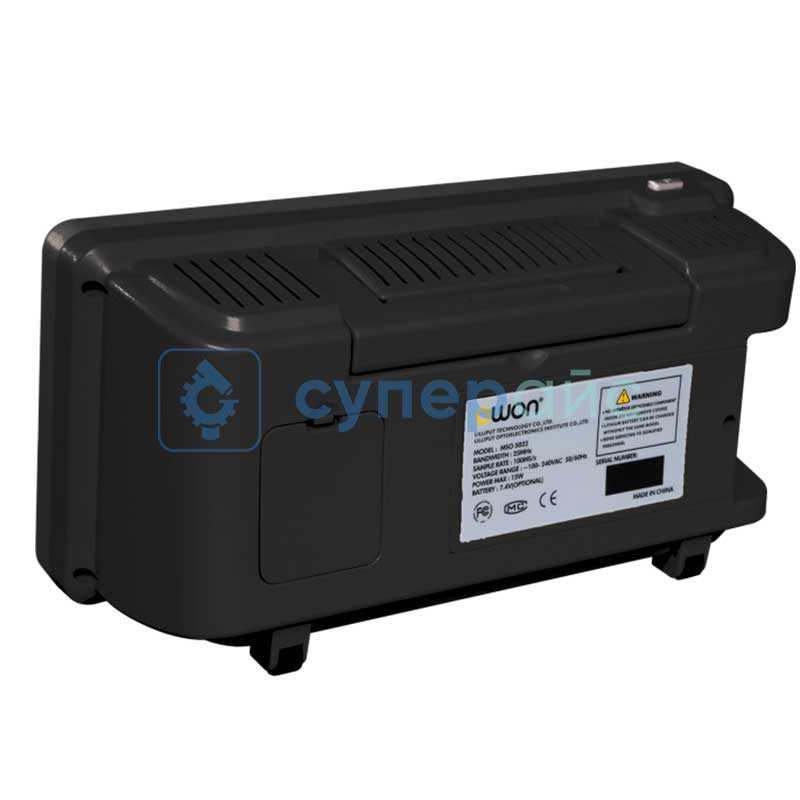

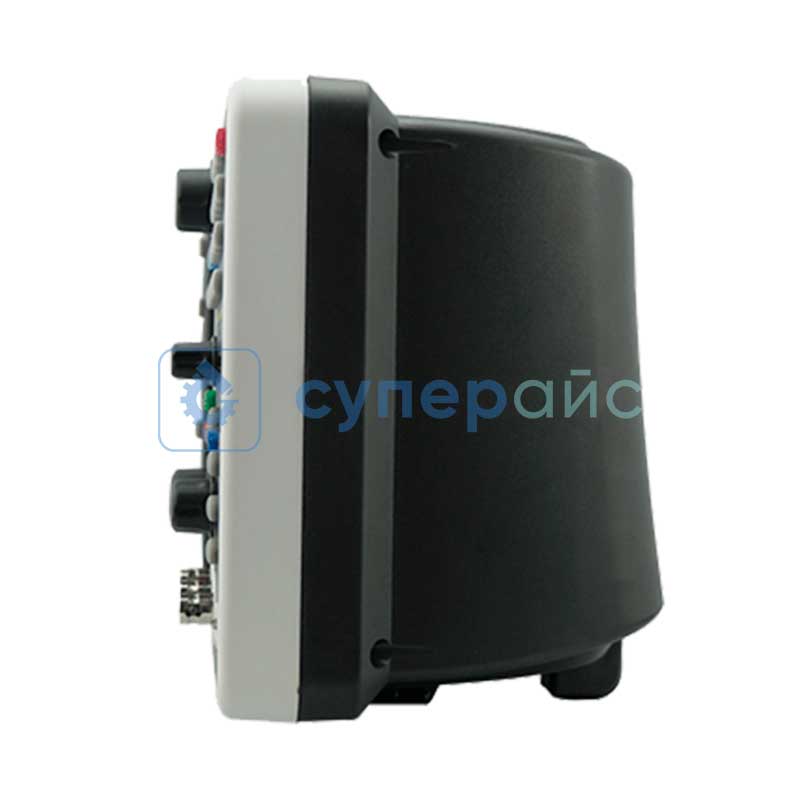

MSO8102T
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Тип:
смешанных сигналов (MSO)
Полоса пропускания, МГц:
100
Кол-во аналоговых каналов:
2
Частота дискретизации на канал, МВыб/с:
2000
Время нарастания, нс:
≤3,5
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
20807
Модель (серия):
A5
Производитель:
AIFEN
Страна производства:
Китай
Гарантия, мес.:
12
Кол-во каналов:
1
Конструктивное исполнение:
готовое собранное устройство
Метод нагрева:
традиционная станция с нагревом жала с помощью накальной спирали или керамического нагревателя
Общая мощность, Вт:
120
Макс. температура нагрева, °C:
450
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
16238
Модель (серия):
NF-522
Производитель:
Noyafa
Страна производства:
Китай
Гарантия, мес.:
12
Разреш. дисплея, пиксель:
320x240
Мин. измеряемая температура, °C:
-40
Макс. измеряемая температура, °C:
330°С
Автоотключение питания:
Да
Точность, %:
2
НДС 22%
Добавить в избранное
Артикул (код товара):
5525
Модель (серия):
XGSP50 XG-50
Производитель:
MECHANIC
Страна производства:
Китай
Гарантия, мес.:
Способ пайки:
Свинцовая
Вид:
Мягкий (легкоплавкий)
Безотмывочная:
Да
Температура начала плавления, °C:
160
Содержание олова (Sn), %:
63
НДС 22%
Добавить в избранное
Артикул (код товара):
16740
Модель (серия):
SL102
Производитель:
ANENG
Страна производства:
Китай
Гарантия, мес.:
12
Мощность, Вт:
60
Тип:
электрический
Регулировка температуры:
Да
Возм. смены жала:
да
Макс. температура нагрева, °C:
520
Добавить в избранное
Артикул (код товара):
10124
Модель (серия):
T60
Производитель:
DeBaiLong
Страна производства:
Китай
Гарантия, мес.:
12
Мощность, Вт:
60
Тип:
электрический
Регулировка температуры:
Да
Возм. смены жала:
да
Макс. температура нагрева, °C:
450
НДС 22%
Добавить в избранное
Артикул (код товара):
3759
Модель (серия):
CXG-DT70
Производитель:
CXG
Страна производства:
Китай
Гарантия, мес.:
12
Мощность, Вт:
70
Тип:
электрический
Регулировка температуры:
Да
Возм. смены жала:
да
Макс. температура нагрева, °C:
480
Благодарственные письма
