Осциллограф трехканальный OWON XDS3062A
37 590 ₽
37 590 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 1 шт.
Склад в Гуанчжоу: 4 шт.
Артикул (код товара)
24512
Модель (серия)
XDS3062A
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
24
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики OWON XDS3062A
Общие данные
Артикул (код товара)
24512
Производитель (бренд)
Модель (серия)
XDS3062A
Страна производства
Китай
Гарантия, мес.
24
Основные характеристики
Кол-во аналоговых каналов
Кол-во цифровых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Вертикальная система
Время нарастания, нс
Разреш. по вертикали (разрядность АЦП)
Вертикальная чувствительность
1 мВ/дел – 10 В/дел
Система синхронизации
Базовые типы триггера
Edge, Video, Pulse, Slope
Расширенные типы триггера
Runt, Windows, Timeout, Nth Edge, Logic
Протокольный триггер
I2C, SPI, RS232
Источник триггера
CH1–CH2
Горизонтальная система
Горизонтальная развёртка
2 нс/дел – 1000 с/дел
Точность временной базы
± 2,5 ppm
Режимы развёртки
YT
Система измерения
Курсорные измерения
ΔV, ΔT, ΔT & ΔV
Математические операции
+, -, ×, ÷, FFT, FFTrms, Intg, Diff, Sqrt, LowPass, HighPass, BandPass, BandStop
Встроенные функции и опции
Декодирование сигналов шин
RS232
I²C
SPI
CAN (опция)
I²C
SPI
CAN (опция)
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB
LAN
AUX (TrigOut/PassFail)
LAN
AUX (TrigOut/PassFail)
Применение
Проектирование, отладка и ремонт электронных устройств
Обучение и научные исследования
Обучение и научные исследования
Разреш. дисплея, пиксель
Описание OWON XDS3062A
Технические характеристики OWON XDS3062A
| Количество каналов | 2 + 1 (внешний) |
| Полоса пропускания | 60 МГц |
| Частота дискретизации | 1 ГВыб/с |
| Частота дискретизации на канал | 500 МВыб/с |
| Время нарастания | ≤ 5,8 |
| Вертикальное разрешение | 12 бит |
| Длина записи | 40М |
| Частота обновления сигнала | 75000 осциллограмм/с |
| Горизонтальный масштаб | 2 нс/дел – 1000 с/дел, шаг 1 – 2 – 5 |
| Частота дискретизации | ± 2,5 ч/млн |
| Вертикальная чувствительность | 1 мВ/дел - 10 В/дел (на входе) |
| Тип триггера | Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth Edge, Logic, I2C, SPI, RS232 |
| Декодирование шин | I2C, SPI, RS232 |
| Режим триггера | △V, △T, △T&△V, автоматический |
| Математические функции | ＋, －, ×, ÷, FFT, FFTrms, Intg, Diff, Sqrt, User Defined Function, digital filter (низкочастотный, высокочастотный, полосовой, режекторный) |
| Поддержка SCPI и LabVIEW | есть |
| Функция мультитриггера и декодирования шин | есть |
| Общие характеристики | |
| Дисплей | 8 дюймовый, TFT ЖК-экран, 800 x 600 |

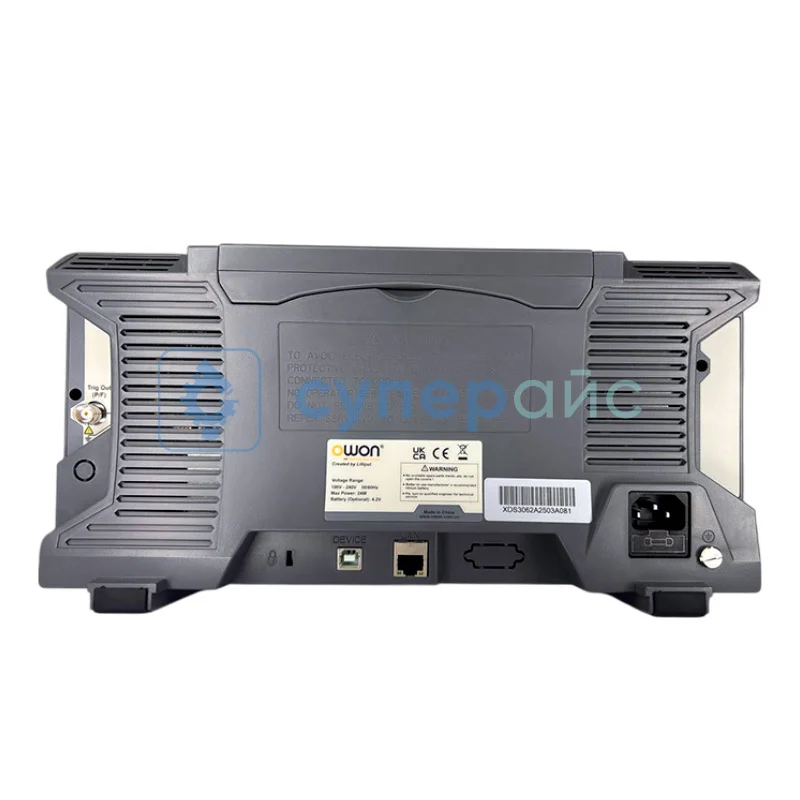

| Интерфейс | USB host, USB device, USB port for PictBridge, Trig Out (P/F), LAN |
| Источник питания | 100 - 240 В переменного тока, 50 / 60 Гц, CAT II |
| Потребляемая мощность | < 24 Вт |
| Предохранитель | 2 А, класс Т, 250 В |
| Габариты изделия | 340 x 177 x 90 мм |
| Вес нетто | 2,6 кг |
| Габариты упаковки | 410 x 180 x 290 мм |
| Вес брутто | 3,4 кг |
| Комплектация |
осциллограф OWON XDS3062A - 1 шт кабель питания - 1 шт USB кабель - 1 шт зонд - 1 ш; регулировочная отвертка - 1 шт диск с ПО - 1 шт руководство пользователя - 1 шт |
Обзорная таблица осциллографов OWON серии XDS3000
| Характеристики | XDS3062A | XDS3102A | XDS3202A | XDS3102 | XDS3202 | XDS3302 |
| Полоса пропускания, МГц | 60 | 100 | 200 | 100 | 200 | 300 |
| Количество каналов | 2 + 1 (внешний) | |||||
| Частота дискретизации на канал, МВыб/с | 500 | 1 | 1,25 | |||
| Частота обновления сигнала, осц. /с | 75 000 | 56 000 | 75 000 | 56 000 | 68 000 | |
| Время нарастания, нс | ≤ 5,8 | ≤ 3,5 | ≤ 17,5 | ≤ 3,5 | ≤ 17,5 | ≤ 1,17 |
| Размер памяти, Мб | 40 | |||||
| Разрешение по вертикали (разрядность АЦП) | 12 бит | 14 бит | 8 бит | |||
| Поддержка SCPI и LabVIEW | да | да | ||||
| Функция мультитриггера и декодирования шин | да | да | ||||
| Функция лупы | нет | да | нет | да | ||
| Разрешение дисплея, пиксель | 800 x 600 | |||||

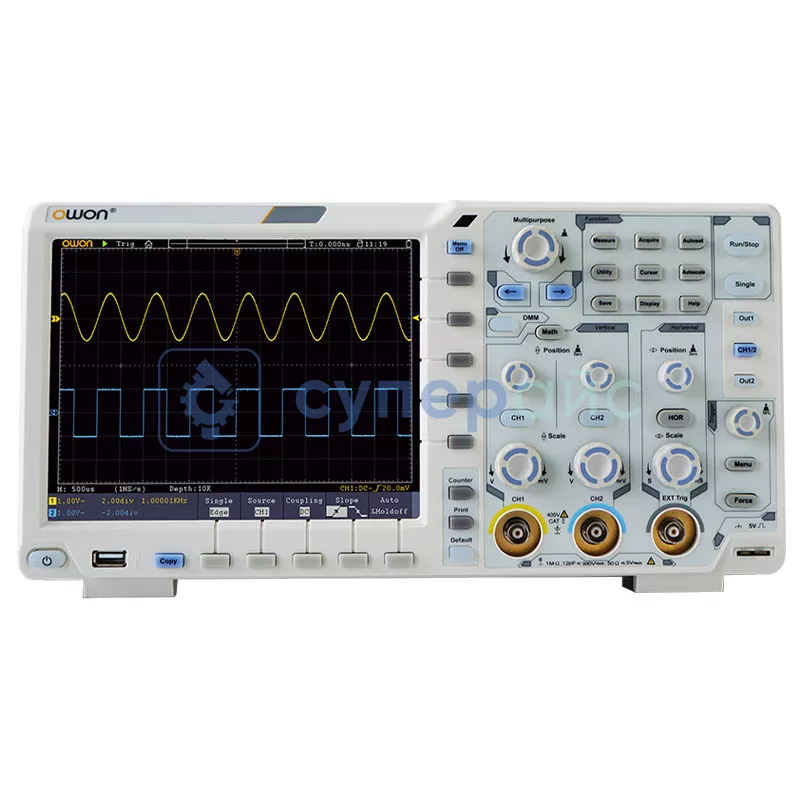

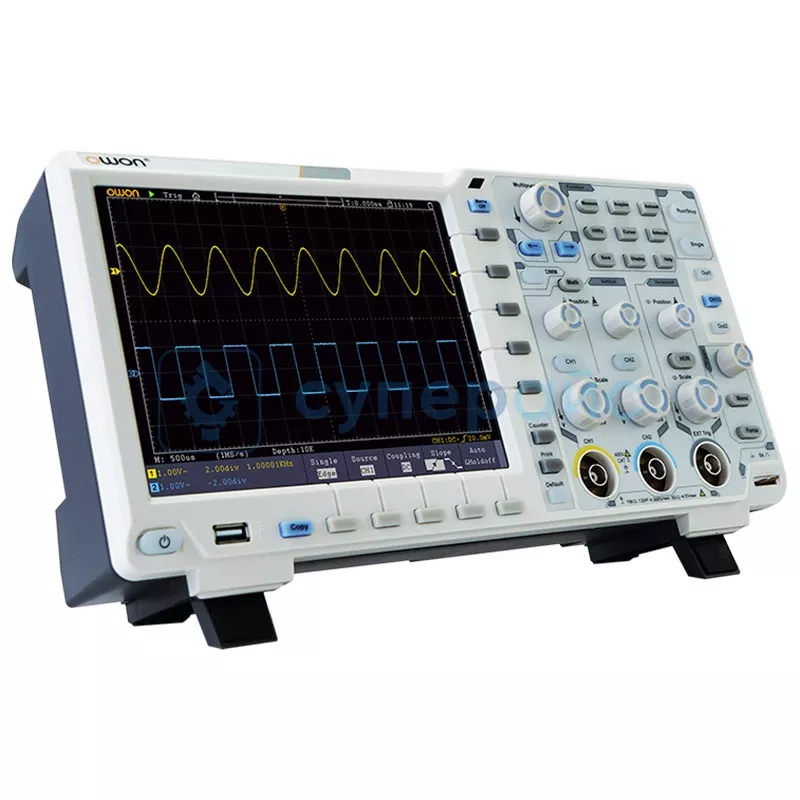

Осциллограф трехканальный OWON XDS3062A: Точность и Универсальность
Цифровой осциллограф OWON XDS3062A представляет собой измерительный комплекс, предназначенный для профессиональной диагностики электронных схем. Благодаря конфигурации 3 канала осциллографа (два аналоговых и один внешний триггерный), устройство обеспечивает многоплановый анализ сигналов с высокой точностью. Модель подходит для сервисных инженеров, разработчиков электроники и образовательных учреждений, предлагая сочетание функциональности и удобства использования.
Преимущества прибора:
- Высокая частота дискретизации 1 ГВыб/с для точного воспроизведения быстрых сигналов
- Расширенная полоса пропускания 60 МГц для работы с высокочастотными компонентами
- Усовершенствованная система триггеров и декодирования протоколов (I2C, SPI, RS232)
- Эргономичный интерфейс с 8-дюймовым дисплеем и интуитивным управлением
- Компактное исполнение и низкое энергопотребление для мобильных применений
Цифровой осциллограф OWON демонстрирует исключительную производительность при анализе сложных сигналов благодаря 12-битному разрешению и памяти на 40 млн точек. Функция мультитриггера позволяет одновременно отслеживать события на разных каналах, а встроенные возможности математической обработки сигналов значительно расширяют диагностический потенциал. Поддержка протоколов SCPI и LabVIEW предлагает бесшовную интеграцию в автоматизированные измерительные системы.
Особенности применения:
- Диагностика и отладка цифровых схем
- Анализ аналоговых сигналов в аудиотехнике
- Образовательный процесс в технических вузах
- Сервисное обслуживание промышленного оборудования
- Научно-исследовательские работы
Трехканальный осциллограф XDS3062A представляет решение для профессионалов, требующих точных измерений и надежности. Его расширенные возможности анализа, комфортный интерфейс и поддержка удаленного управления делают его ценным инструментом в любой лаборатории или сервисном центре. Модель эффективна при работе со смешанными сигналами и комплексной диагностике электронных устройств.
Документация и ПО OWON XDS3062A
Название
Язык
Версия
Размер и тип
Руководство пользователя осциллографов OWON серии XDS3000
Язык:
Русский
Размер и тип:
2,41 МБ,
pdf
Руководство по использованию осциллографа OWON серии XDS3000
Язык:
Английский
Размер и тип:
2,76 Мб,
PDF
Отзывы OWON XDS3062A
Успешная отправка
Отзыв отправлен!
В ближайшее время ваш отзыв появится на сайте после проверки.
Закрыть
Получить коммерческое предложение
Сотрудничаем с коммерческими организациями и государственными бюджетными учреждениями.
Работаем по прямому договору и участвуем во всех видах конкурентных процедур в рамках 44-ФЗ и
223-ФЗ. Оказываем помощь в составлении технического задания на оборудование.
Заполните форму и получите всю нужную информацию о выбранном оборудовании в виде коммерческого предложения:
- актуальные цены и сроки поставки;
- информация о скидке;
- наличие на наших складах.
Удалить отзыв?
Удалить
Отменить
Редактировать
Редактировать
Отменить
С этим товаром покупают
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
4800
Модель (серия):
MSO5202D
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Тип:
смешанных сигналов (MSO)
Полоса пропускания, МГц:
200
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
1000
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
4755
Модель (серия):
DSO4254C
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
250
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
1000
Добавить в избранное
Артикул (код товара):
16754
Модель (серия):
DSO2C10
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
100
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
1000
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
16758
Модель (серия):
DSO2D15
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
150
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
1000
Похожие товары
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
10945
Модель (серия):
SDS1202
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
200
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
1000
В Госреестре РФ
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
893
Модель (серия):
DS1054Z
Производитель:
RIGOL
Страна производства:
Китай
Гарантия, мес.:
36
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
50
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
1000
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
4777
Модель (серия):
DSO4104B
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
100
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
1000
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
6965
Модель (серия):
AS101
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
10
Кол-во аналоговых каналов:
1
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
100
Ранее просмотренные Вами
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
40545
Модель (серия):
SH-48X
Производитель:
Lianyi
Страна производства:
Китай
Гарантия, мес.:
12
Мин. измеряемая температура, °C:
-100
Макс. измеряемая температура, °C:
1370°С
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
40526
Модель (серия):
TDP2000-8
Производитель:
Tuodapu
Страна производства:
Китай
Гарантия, мес.:
12
Мин. измеряемая температура, °C:
-200
Макс. измеряемая температура, °C:
1820°C
Новинка
Добавить в избранное
Артикул (код товара):
44940
Модель (серия):
WT317B
Производитель:
Wintact
Страна производства:
Китай
Гарантия, мес.:
12
Мин. измеряемая температура, °C:
-50
Макс. измеряемая температура, °C:
590°С
Время отклика, с:
0,5
Оптическое разрешение:
12:1
Сохранение результатов тестирования:
Нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
40543
Модель (серия):
SH-32X
Производитель:
Lianyi
Страна производства:
Китай
Гарантия, мес.:
12
Мин. измеряемая температура, °C:
-100
Макс. измеряемая температура, °C:
1370°С
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
40547
Модель (серия):
SH-56X
Производитель:
Lianyi
Страна производства:
Китай
Гарантия, мес.:
12
Мин. измеряемая температура, °C:
-100
Макс. измеряемая температура, °C:
1370°С
Сделано в России
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Артикул (код товара):
41236
Модель (серия):
80-12 (LFP)
Производитель:
Сталкер
Страна производства:
Россия
Гарантия, мес.:
12
Тестирование PoE:
Нет
Измерение длины кабеля:
Нет
Трассировка и идентификация кабеля:
Да
Макс. дистанция обнаружения кабеля, м:
10000
Проверка целостности кабеля:
Нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
41617
Модель (серия):
DHS-20A
Производитель:
Kefei
Страна производства:
Китай
Гарантия, мес.:
12
Метод измерения:
нагрев
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
21648
Модель (серия):
MT-785
Производитель:
GJ
Страна производства:
Китай
Гарантия, мес.:
12
Кол-во каналов:
1
Метод нагрева:
традиционная станция с нагревом жала с помощью накальной спирали или керамического нагревателя
Общая мощность, Вт:
50
Макс. температура нагрева, °C:
450
Тип нагревательного элемента:
керамический
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
25048
Модель (серия):
T55
Производитель:
SEQURE
Страна производства:
Китай
Гарантия, мес.:
12
Регулировка температуры:
Да
Мин. температура нагрева, °C:
50
Макс. температура нагрева, °C:
280
Тип нагревательного элемента:
керамический
Принцип подогрева:
контактный
Сделано в России
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Артикул (код товара):
35710
Модель (серия):
STEZ1005G
Производитель:
СТЭЗ
Страна производства:
Россия
Гарантия, мес.:
12
Добавить в избранное
Артикул (код товара):
42209
Модель (серия):
A80 Pro
Производитель:
Tonchen
Страна производства:
Китай
Гарантия, мес.:
12
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
34857
Модель (серия):
T12
Производитель:
KELLYSHUN
Страна производства:
Китай
Гарантия, мес.:
12
Кол-во каналов:
1
Конструктивное исполнение:
готовое собранное устройство
Метод нагрева:
традиционная станция с нагревом жала с помощью накальной спирали или керамического нагревателя
Общая мощность, Вт:
75
Макс. температура нагрева, °C:
500
Добавить в избранное
Артикул (код товара):
21581
Модель (серия):
EP-W100
Производитель:
GJ
Страна производства:
Китай
Гарантия, мес.:
12
Мощность, Вт:
100
Тип:
электрический
Регулировка температуры:
Да
Макс. температура нагрева, °C:
500
Тип нагревательного элемента:
керамический
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
37299
Модель (серия):
ATS-220L6
Производитель:
NMP
Страна производства:
Китай
Гарантия, мес.:
12
Добавить в избранное
Артикул (код товара):
25531
Модель (серия):
NF-8108A
Производитель:
Noyafa
Страна производства:
Китай
Гарантия, мес.:
12
Тестирование PoE:
Нет
Измерение длины кабеля:
Да
Измерение макс. длины кабеля, м:
300
Трассировка и идентификация кабеля:
Нет
Проверка целостности кабеля:
Да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное

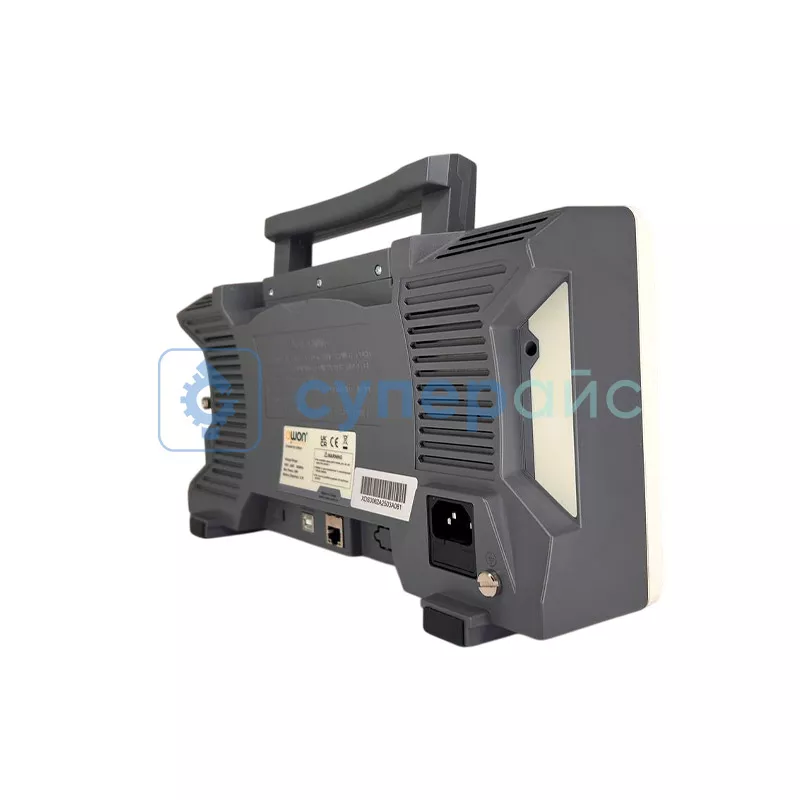

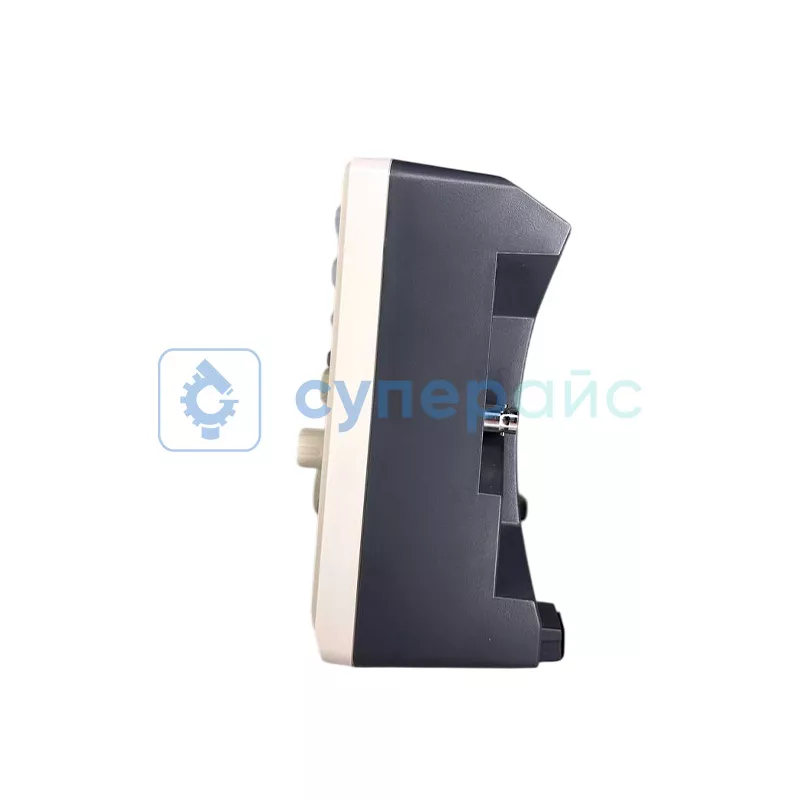

Артикул (код товара):
24512
Модель (серия):
XDS3062A
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
60
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
1
Частота дискретизации на канал, МВыб/с:
1000
Добавить в избранное
Артикул (код товара):
45161
Модель (серия):
Saturn 3 Ultra
Производитель:
ELEGOO
Страна производства:
Китай
Гарантия, мес.:
12
Тип 3D принтера:
Персональный
Подогреваемая платформа:
нет
Кол-во экструдеров:
1
Добавить в избранное
Артикул (код товара):
5734
Модель (серия):
XGSP200
Производитель:
MECHANIC
Страна производства:
Китай
Гарантия, мес.:
Способ пайки:
Свинцовая
Вид:
Твердый (тугоплавкий)
Безотмывочная:
Да
Температура начала плавления, °C:
180
Содержание олова (Sn), %:
63
Благодарственные письма
