Осциллограф цифровой настольный RIGOL DHO924
Код товара: 21346
Гарантия 36 месяцев
О товаре Количество каналов: 4 аналог. + 16 цифр (опция)
Полоса пропускания: 250 МГц
Частота дискретизации: 1,25 Гвыб/с
Время нарастания: ≤ 1,4 нс
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Количество каналов: 4 аналог. + 16 цифр (опция)
Полоса пропускания: 250 МГц
Частота дискретизации: 1,25 Гвыб/с
Время нарастания: ≤ 1,4 нс
Технические характеристики RIGOL DHO924
| Полоса пропускания | 250 МГц |
| Максимальная частота дискретизации |
1,25 Гвыб/сек - один канал 625 Мвыб/сек - два канала 312,5 Мвыб/сек - все каналы |
| Количество каналов | 4 аналоговых (стандартно) + 16 цифровых (опция PLA2216) |
| Макс. скорость захвата осциллограмм | 1000000 осц./сек |
| Режим регистрации |
обычный пиковый детектор: 1,6 нс усреднение (2, 4, 8, 16…65536 выборок) |
| Глубина записи |
50 Мб - один канал 25 Мб - два канала 10 Мб - все каналы |
| Вертикальная система | |
| Аналоговые каналы | |
| Связь по входу | открытый, закрытый |
| Входной импеданс | 1 MОм ±1% / 15 пФ ± 3 пФ |
| Время нарастания сигнала | ≤ 1,4 нс |
| Учет ослабления пробников |
0.001X, 0.002X, 0.005X, 0.01X, 0.02X, 0.05X, 0.1X, 0.2X, 0.5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, 1000X, 2000X, 5000X, 10000X, 20000X, 50000X |
| Определение пробников | автоматическое определение пробников Rigol |
| Макс. входное напряжение | 300 Вскз CAT I, 400 Впик |
| Вертикальное разрешение | 12 бит |
| Вертикальное отклонение | 0,2 мВ/дел ~ 10 В/дел |
| Диапазон смещения |
±0,5 В (< 0,5 мВ/дел) ±1 В (≥ 0,5 мВ/дел, < 65 мВ/дел) ±8 В (> 65 мВ/дел, ≤ 270 мВ/дел) ±20 В (≥ 270 мВ/дел, ≤ 2,75 В/дел) ±100 В (> 2,75 В/дел, ≤ 10 В/дел ) |
| Динамический диапазон | ±5 дел (12 бит) |
| Ограничение полосы пропускания | 20 МГц, полное; выбирается для каждого канала |
| Погрешность коэфф. усиления |
±1% (> 5 мВ/дел) от полной шкалы ±2% (≤ 5 мВ/дел) от полной шкалы |
| Погрешность смещения |
≤ 200 мВ/дел: ±0,1 дел ±2 мВ ±1,5% смещения ≥ 200 мВ/дел: ±0,1 дел ±2 мВ ±1% смещения |
| ESD защита | ±8 кВ (на входе BNC) |
| Изоляция между каналами | ≥ 100:1 |
| Цифровые каналы | |
| Группировка каналов |
16 каналов (D0 ~ D15) 2 группы (D0 ~ D7, D8 ~ D15) |
| Диапазон порогов | ±15 В с шагом 10 мВ |
| Погрешность установки порога | ±(100 мВ + 3% от установленного значения) |
| Уровень порогов |
TTL (1,4 В) 5,0 В CMOS (+2,5 В); 3,3 В CMOS (+1,65 В) 2,5 В CMOS (+1,25 В); 1,8 В CMOS (+0,9 В) ECL (-1,3 В) PECL (+3,7 В) LVDS (+1,2 В) 0 В настраиваемые пользователем |
| Макс. входное напряжение | ±40 В Впик CAT I; переходное перенапряжение 800 Впик |
| Макс. динамический диапазон | ±10 В + значение порога |
| Мин. размах напряжения | 500 мВп-п |
| Входной импеданс | ~101 кОм || 8 пФ |
| Вертикальное разрешение | 1 бит |
| Горизонтальная система | |
| Аналоговые каналы | |
| Коэффициент развертки | 2 нс/дел ~ 500 с/дел |
| Временное разрешение | 100 пс |
| Погрешность временной базы | ±25 ppm ± 5 ppm/год |
| Максимальная задержка |
-5 дел отставание от запуска (положительная задержка) 1 с....100 дел |
| Диапазон коррекции смещения между каналами | ±100 нс, точность ±1 нс |
| Формат отображения | Y-T, X-Y, самописец (≥ 50 мс/дел), сканирование (≥ 200 мс/дел) |
| Цифровые каналы | |
| Мин. определяемая длительность импульса | 5 нс |
| Мах. входная частота | 200 МГц |
| Задержка между каналами | ±5 нс |
| Система измерения | |
| Курсорные измерения | |
| Количество курсоров | 2 пары XY курсоров |
| Режимы | ручной (ΔY, ΔX, 1/ΔX), отслеживания, автоизмерения |
| Измерения в X-Y режиме | X = Канал 1, Y = Канал 2 |
| Автоматические измерения | |
| Количество автоизмерений | 41 тип |
| Источник | аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15), результат математической обработки (Math1 ~ Math4) |
| Макс. количество отображаемых на канал | 33 типа |
| Вертикальные |
Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid, Vlower, Vavg, VRMS, Per. VRMS, Overshoot, Preshoot, Area, Period Area |
| Горизонтальные |
Period, Frequency, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Positive Pulse Count, Negative Pulse Count, Rising Edge Count, Falling Edge Count, Tvmax, Tvmin, +Slew Rate, -Slew Rate |
| Другие |
Delay(A↑-B↑), Delay(A↑-B↓), Delay(A↓-B↑), Delay(A↓-B↓), Phase(A↑-B↑), Phase(A↑-B↓), Phase(A↓-B↑), Phase(A↓-B↓) |
| Математические операции | |
| Количество отображаемых одновременно операций | 4 |
| Операции |
A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, AX+B, LowPass, HighPass, BandPass, BandStop |
| Цветовая градация | поддерживается в БПФ |
| БПФ (FFT) | макс. длина: 1 М точек |
| тип окна: прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник | |
| представление: полный дисплей, половина дисплея | |
| поиск пиков: макс. 15 пиков | |
| Поиск и навигация | |
| Тип | фронт, импульс |
| Отображение | таблица событий |
| Источник | любой аналоговый канал |
| Кнопки навигации | перемещение по времени, перемещение по событиям |
| Анализ осциллограмм | |
| Pass / Fail | источник: аналоговые каналы (CH1 ~ CH4) |
| Гистограмма | источник: аналоговые каналы (CH1 ~ CH4), результат автоизмерений |
| тип: горизонтальные, вертикальные, измерение | |
|
измерение: сумма, пик, максимальное, минимальное, размах, среднее, медиана, режим, ширина интервала (bin width), сигма |
|
| режим: во всех режимах, включая ZOOM, XY, ROLL | |
| Цветовая градация | источник: аналоговые каналы (CH1 ~ CH4) |
| темы: температура, интенсивность | |
| режим: во всех режимах | |
| Декодирование | |
| Стандартно | параллельно (до 20 бит с комбинацией аналоговых и цифровых каналов) |
| Опционально |
RS-232 / UART декодирование I²C / SPI декодирование LIN / CAN декодирование |
| Система синхронизации | |
| Источник запуска | аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15), внешний запуск, по сети |
| Тип связи | AC, DC, ФВЧ (120 кГц), ФНЧ (120 кГц) |
| Режим запуска | авто, нормальный, ждущий (однократный) |
| Шумовая режекция | вкл / выкл |
| Блокировка уровня запуска | 8 нс ~ 10 с |
| Полоса запуска | аналоговая полоса осциллографа |
| Чувствительность триггера | 0,5 дел, ≥ 50 мВ/дел: 0,7 дел |
| Диапазон уровня запуска | внутренний: ±4,5 делений от центра экрана |
| Граница подавления высоких частот | 1,23 МГц |
| Граница подавления низких частот | 680 кГц |
| Чувствительность запуска | ≤ 1 дел |
| Типы запуска | запуск по фронту, длительности импульса, скорости нарастания, видео, шаблону, длительности события, истечению времени, ранту, окну, задержке, установке / удержанию и N фронту, RS-232, UART, I²C, SPI, CAN, FlexRay, LIN |
| Запуск по фронту | |
| Тип фронта |
запуск по нарастающему фронту, по ниспадающему фронту, по нарастающему и ниспадающему фронту |
| Источник запуска | аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15), сеть |
| Запуск по длительности импульса | |
| Условие запуска |
положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, = |

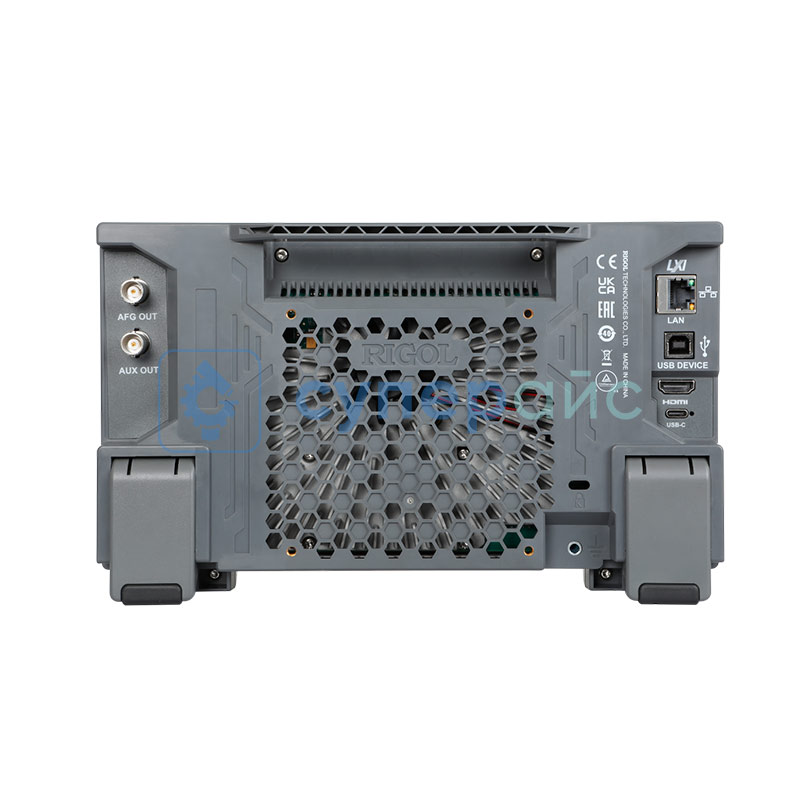

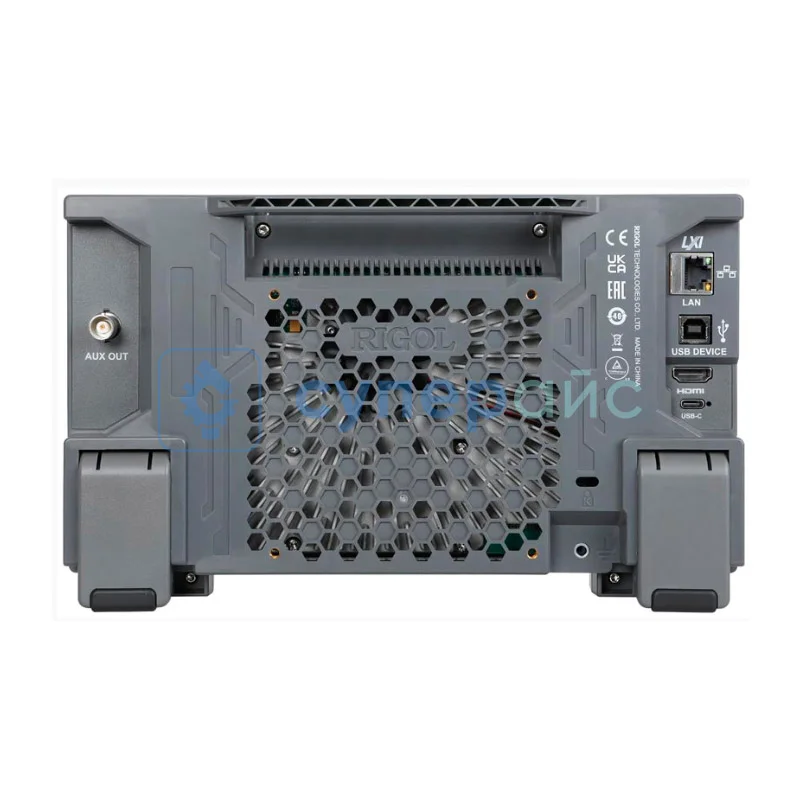

| Источник запуска | аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) |
| Запуск по скорости нарастания | |
| Условие запуска | положительная или отрицательная полярность: >, <, внутри диапазона <> |
| Источник запуска | аналоговые каналы (CH1 ~ CH4) |
| Запуск по видеосигналу | |
| Система | NTSC, PAL и SECAM |
| Стандарт | 480P, 576P HDTV |
| Источник запуска | аналоговые каналы (CH1 ~ CH4) |
| Запуск по шаблону | |
| Установка шаблона | H, L, X, нарастающий фронт, спадающий фронт |
| Источник запуска | аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) |
| Запуск по длительности события | |
| Установка | H, L, X |
| Условие запуска | >, <, внутри интервала<>, вне интервала >< |
| Источник запуска | аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) |
| Запуск по истечении времени (TimeOut) | |
| Источник запуска | аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) |
| Запуск по ранту | |
| Условие | прохождение через заданный уровень |
| Источник запуска | аналоговые каналы (CH1 ~ CH4) |
| Запуск по окну | |
| Тип фронта | нарастающий, спадающий |
| Позиция запуска | вход, выход, время |
| Источник запуска | аналоговые каналы (CH1 ~ CH4) |
| Запуск по задержке | |
| Фронт | нарастающий, спадающий |
| Условие задержки | >, <, внутри интервала<>, вне интервала >< |
| Источник запуска | аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) |
| Запуск Установка / Удержание | |
| Фронт | нарастающий, спадающий |
| Запуск по N фронту | |
| Тип фронта | нарастающий, спадающий |
| Источник запуска | аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) |
| Запуск Установка / Удержание (Setup/Hold) | |
| Установка | H, L |
| Условие | < |
| Источник запуска | аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) |
| Цифровой вольтметр | |
| Источник | аналоговые каналы (CH1 ~ CH4) |
| Функция измерения | DC, AC+DC RMS, AC RMS |
| Разрешение | ACV / DCV: 3 бита |
| Режим измерения | диаграмма, превышение свыше 3 сек |
| Частотомер | |
| Источник | аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) |
| Разрешение | 3 - 6 бит, пользовательская |
| Макс. частота | макс. частота аналогового канала |
| Функция измерения | частота. период, счет импульсов |
| Источник | 48-бит счетчика |
| Фронт | подсчет количества нарастающих фронтов |
| Временная база | внутренний источник опорной частоты |
| Процессор | |
| Модель | Cortex-A72 |
| Частота | 1,8 гГц |
| Количество ядер | 6 |
| Оперативная память | 4 Гб |
| Операционная система | Android |
| Внутренняя память | 8 Гб |
| Общие характеристики | |
| Дисплей | диагональ 7 дюймов, емкостной сенсорный мультитач, 1024 × 600 точек, 16 x 9, яркость 256 уровней (ЖК HDMI) |
| Порты ввода / вывода |
USB 2.0 Hi-speed Host 1 на передней панели USB 2.0 Hi-speed Device 1 на задней панели LAN 1 на передней панели (10 / 100 Base-T, поддержка LXI-C) WEB интерфейс поддержка VNC Web HDMI видеовыход 1 на задней панели (HDMI 1.4b, A plug) AFG OUT 1 на задней панели, BNC коннектор Aux Output комбинированный выход: разъем: BNC на задней панели: Vo (H)≥2.5 В (открытый контур) ≥1.0 В (50 Ω - GND) Vo (L)≤0.7 В (на нагрузке) ≤4 мА; ≤0.25 В (50 Ω - GND) выход синхронизации (Trig Out): импульсный сигнал синхронизации выход "Годен / Не годен" (Pass / Fail): импульсный сигнал по событию (задание полярности, длительность 100 нс...10 мс |
| Выход компенсации пробника |
частота меандр 1 кГц амплитуда 3 Вп-п |
| Энергонезависимая память |
формат сохранения: настройки setup (*.stp) изображения image (*.png, *.bmp, *.tif, *.jpg) осциллограммы и данные CSV waveform data (*.csv), binary waveform data (*.bin, *.wfm), list data (*.csv), reference waveform data (*.ref, *.csv, *.bin), arbitrary waveform data (*.arb) |
| Питание | USB Type-C, DC 12 V, 4 A |
| Потребляемая мощность | < 48 Вт |
| Температура хранения | -30℃ - 60℃, влажность ≤90% |
| Рабочая температура | 0℃ - 50℃, влажность ≤75% |
| Габариты | 265,35 х 161,75 х 77,38 мм |
| Вес нетто | 1,78 кг |
| Вес брутто | 2,78 кг |

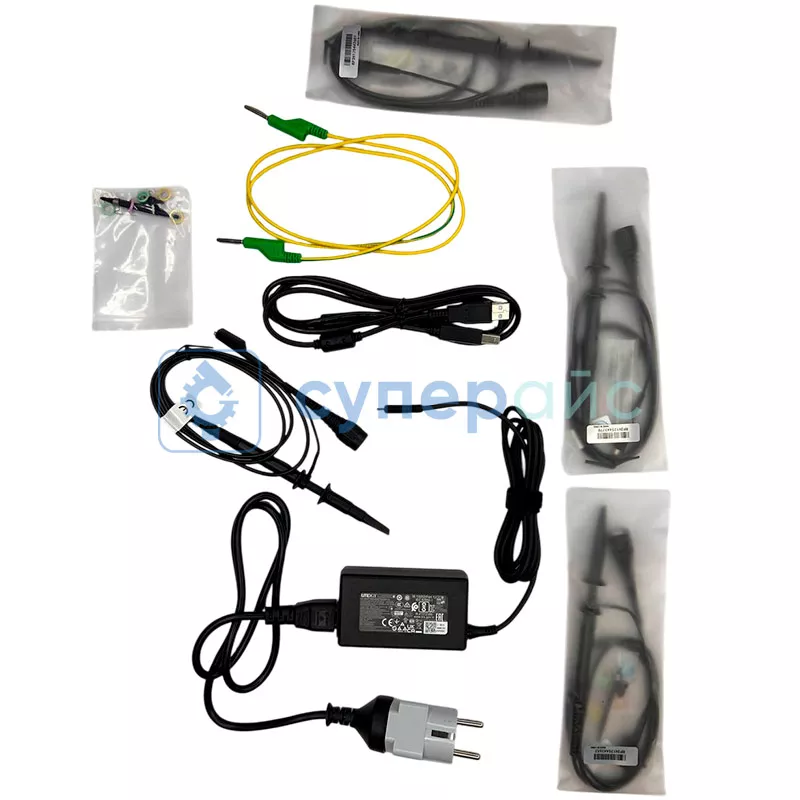

| Комплектация | цифровой осциллограф Rigol DHO924 – 1 шт |
|
сетевой шнур питания – 1 шт кабель USB – 1 шт руководство по эксплуатации – 1 шт пассивные пробники - 4 шт |
|
| Совместимость |
Логистический пробник RIGOL PLA2216 Пробник дифференциальный для осциллографа RIGOL RP1050D Дифференциальный пробник RIGOL PHA0150 Дифференциальный пробник RIGOL PHA1150 Высоковольтный дифференциальный пробник RIGOL PHA2150 Пробник токовый RIGOL RP1001C Пробник токовый RIGOL RP1003C Токовый пробник для осциллографа RIGOL RP1004C Токовый пробник RIGOL RP1005C Токовый пробник RIGOL RP1006C Высоковольтный пробник RIGOL RP1010H Высоковольтный пробник RIGOL RP1018H Пробник для осциллографа RIGOL RP1025D Пробник дифференциальный RIGOL RP1100D |

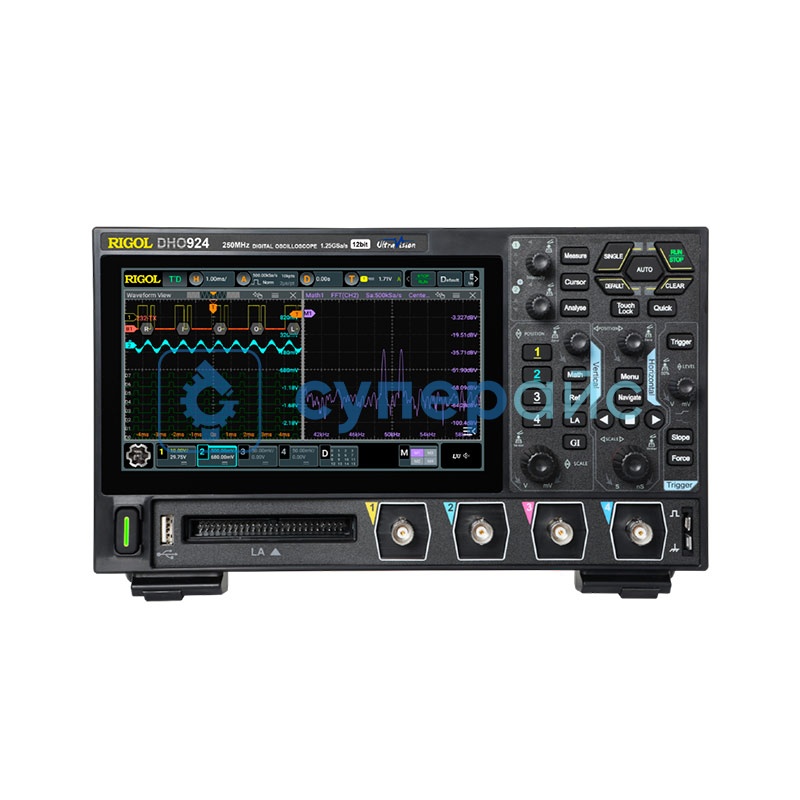

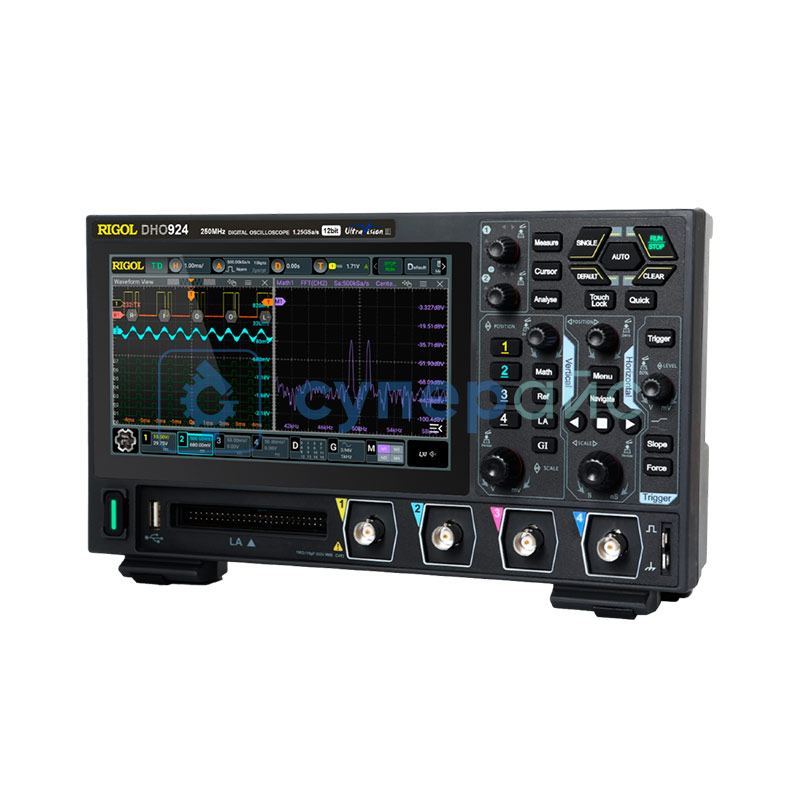

Высокоточный осциллограф RIGOL DHO924
RIGOL DHO924 – это цифровой запоминающий осциллограф, который поддерживает 4 аналоговых и 16 цифровых каналов. Прибор способен работать с разной максимальной частотой дискретизации в зависимости от того, сколько каналов задействовано. DHO924 демонстрирует высокую максимальную скорость захвата осциллограмм. Среди режимов регистрации обычный, а также усреднение и пиковый детектор. Устройство способно производить большое количество математических операций и отображать до четырёх одновременно. В БПФ поддерживается цифровая градация. Возможны поиск и навигация типа «фронт» или «импульс» с отображением результатов в таблице событий. Перемещаться по времени и событиям помогают удобные физические кнопки на передней панели устройства.
Цифровой осциллограф RIGOL также может анализировать осциллограммы и проводить декодирование стандартно или опционально. Система синхронизации предусматривает запись в автоматическом, нормальном и ждущем режимах. Возможен запуск нескольких типов: например, по фронту, шаблону или ранту. Прибор оснащён встроенным цифровым вольтметром, частотомером и шестиядерным процессором Cortex-A72, который работает под управлением Android. Также в наличии самописец и анализатор протоколов.
Разрешение дисплея составляет 1024 на 600 точек при диагонали 7 дюймов. Дисплей представлен сенсорным ЖК-экраном HDMI с функцией мультитач. Интерфейс представлен большим перечнем разъёмов, включая LAN 1 и BNC. Настольный осциллограф DHO924 имеет энергонезависимую память, которая даёт возможность сохранять настройки, изображения, осциллограммы и другие виды данных.
Совместим с логическими, дифференциальными и токовыми пробниками семейства RIGOL.
Обзорная таблица осциллографов Rigol серии DHO1000
| Характеристики | DHO914 | DHO914S | DHO924 | DHO924S |
| Полоса пропускания, МГц | 125 | 250 | ||
| Количество аналоговых каналов | 4 | |||
| Количество цифровых каналов | 16 (опционально) | |||
| AFG | нет | да | нет | да |
| Частота дискретизации на канал, МВыб/с | 1250 | |||
| Макс. скорость захвата осциллограмм | 1000000 осц./сек | |||
| Время нарастания, нс | ≤ 2,8 | ≤1,4 | ||
| Глубина памяти на канал | 50 Мб | |||
| Разрешение по вертикали (разрядность АЦП) | 12 бит | |||
| Генератор сигналов | нет | |||
| Логический анализатор | нет | |||
| Мультиметр | нет | |||
| Анализатор спектра сигнала с помощью БПФ | да | |||
| Частотомер | да | |||
| Самописец | да | |||
| Анализатор протоколов | да | |||
| Разрешение дисплея, пиксель | 1024 x 600 | |||
| Интерфейс передачи данных | USB/ LAN/ GPIB/ HDMI/ AUX (TrigOut/PassFail) | |||
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
Благодарственные письма
Посмотреть все
С этим товаром покупают
Для физических лиц при заказе от 3000 рублей Почтой России
Декодирование сигналов RS232, I²C, SPI, LIN, CAN
Полоса пропускания: 200 МГц
Частота дискретизации: 1 Гвыб/сек
Глубина памяти: 56 Мб
Для физических лиц при заказе от 3000 рублей Почтой России
Количество каналов: 8
Полоса пропускания: 100 кГц
Частота дискретизации: 2,4 МВыб/с
Для физических лиц при заказе от 3000 рублей Почтой России
Режим триггера
Количество каналов: 1
Полоса пропускания: 200 кГц
Частота дискретизации: 2,5 МВыб/с
Для физических лиц при заказе от 3000 рублей Почтой России
Количество каналов: 2
Полоса пропускания: 100 МГц
Частота дискретизации: 1 ГВыб/с
Похожие товары
Для физических лиц при заказе от 3000 рублей Почтой России
Декодирование сигналов
Количество каналов: 4 аналог. + 16 цифр (опция)
Полоса пропускания: 250 МГц
Частота дискретизации: 1,25 Гвыб/с
Сотрудничаем с коммерческими организациями и государственными бюджетными учреждениями.
Работаем по прямому договору и участвуем во всех видах конкурентных процедур в рамках 44-ФЗ и
223-ФЗ. Оказываем помощь в составлении технического задания на оборудование.
Заполните форму и получите всю нужную информацию о выбранном оборудовании в виде коммерческого предложения:
- актуальные цены и сроки поставки;
- информация о скидке;
- наличие на наших складах.
