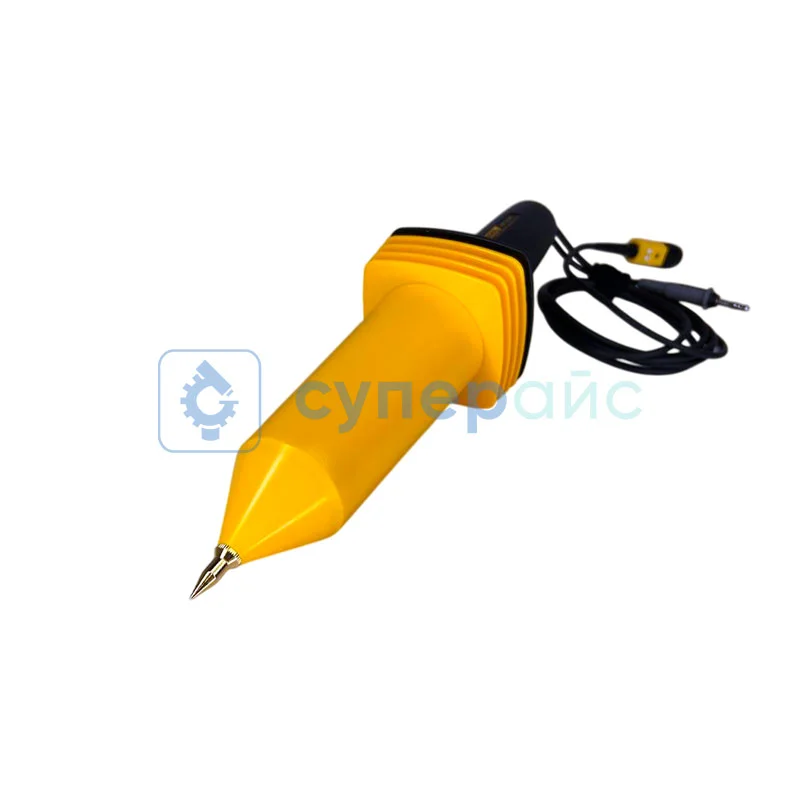

Высоковольтный пробник RIGOL RP1018H позволяет подключить осциллограф к цепям с напряжением до 18 кВ (постоянная составляющая плюс пиковое значение переменной). Коэффициент деления 1000:1 и полоса пропускания 100 МГц делают его рабочим инструментом при разработке и ремонте высоковольтных источников питания, систем зажигания и импульсных преобразователей.

Основные характеристики

• Деление 1000:1: напряжение 18 кВ приходит на вход осциллографа как 18 В.
• Полоса пропускания 100 МГц и время нарастания 3,5 нс: видны фронты коротких высоковольтных импульсов.
• Входное сопротивление 200 МОм и входная ёмкость 1,5 пФ: пробник слабо нагружает цепь и не искажает сигнал в высокоимпедансных узлах.
• Точность ±3%, температурный коэффициент не более 200 ppm/°C.
• Кабель длиной 2 ± 0,2 м, рабочая температура -10-55 °C.

Где применяют RP1018H

Пробник нужен там, где обычный щуп 10:1 не рассчитан на рабочее напряжение: в высоковольтных блоках питания, импульсных преобразователях, системах зажигания, рентгеновском оборудовании. Его используют в автомобильной диагностике, телекоммуникациях, учебных и научных лабораториях, в том числе при изучении электрических разрядов и плазмы.

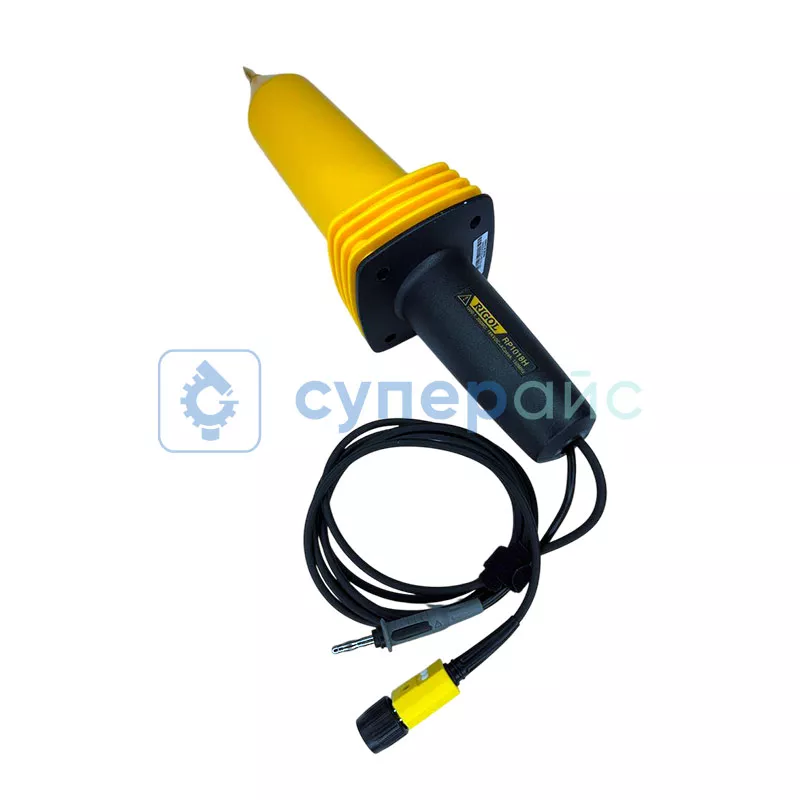

Конструкция рассчитана на работу с опасным напряжением: корпус щупа изолирован, кабель длиной около двух метров разносит осциллограф и точку подключения, а входное сопротивление 200 МОм ограничивает ток через пробник.

Совместимость и комплектация

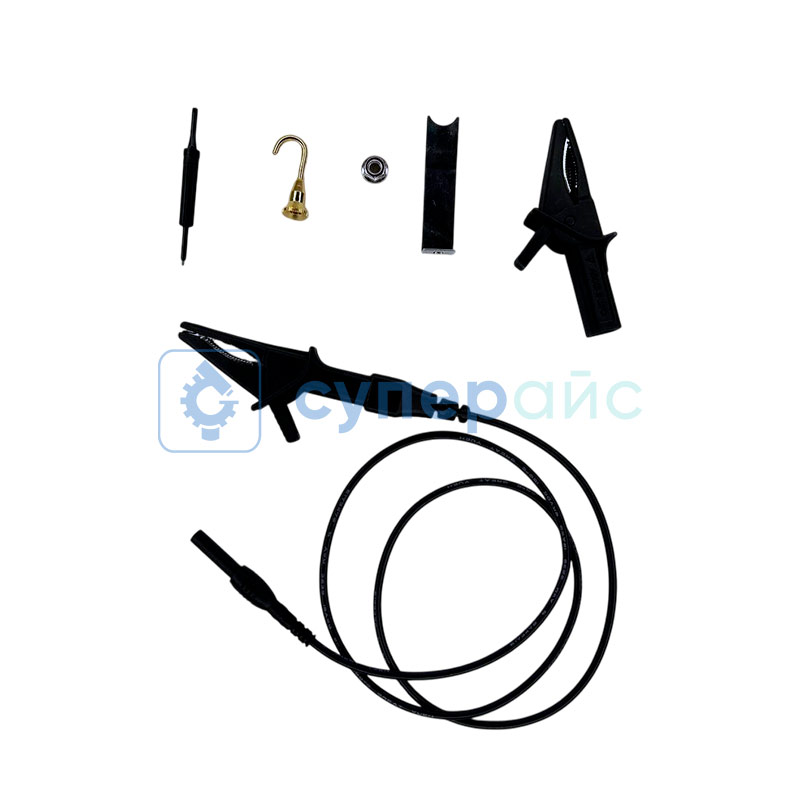

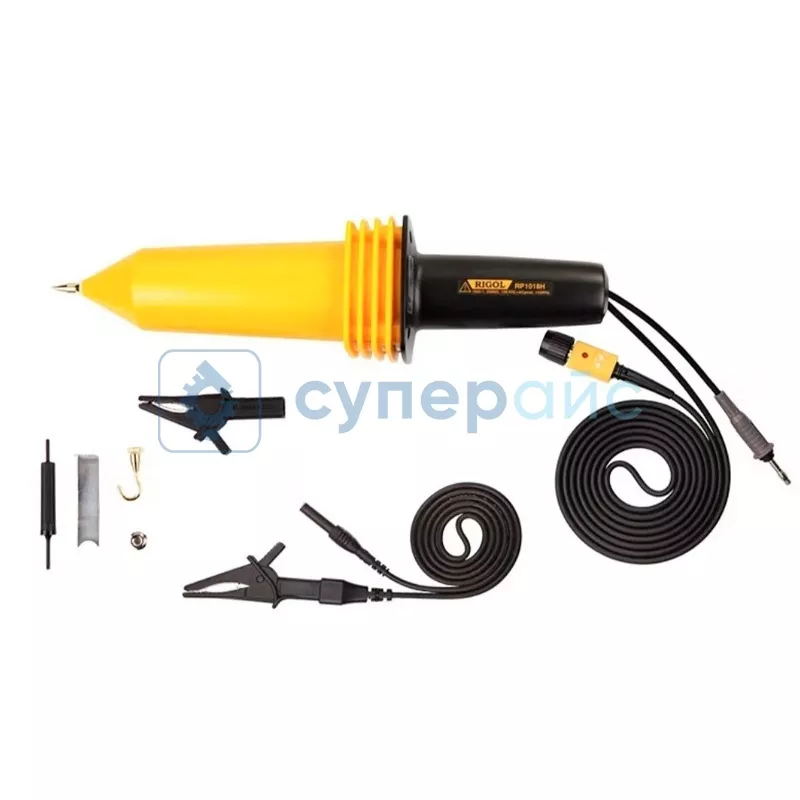

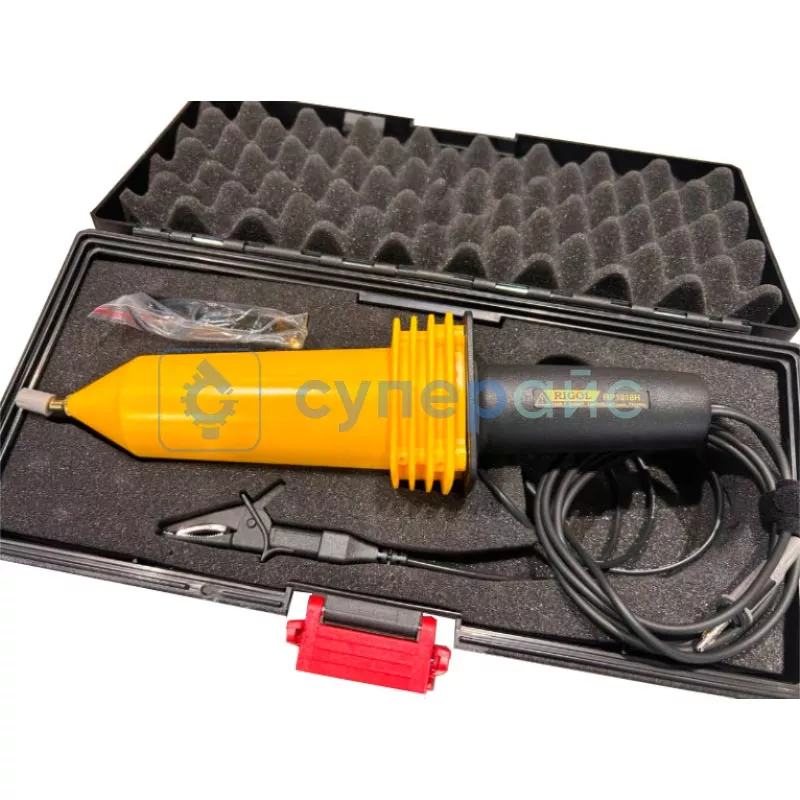

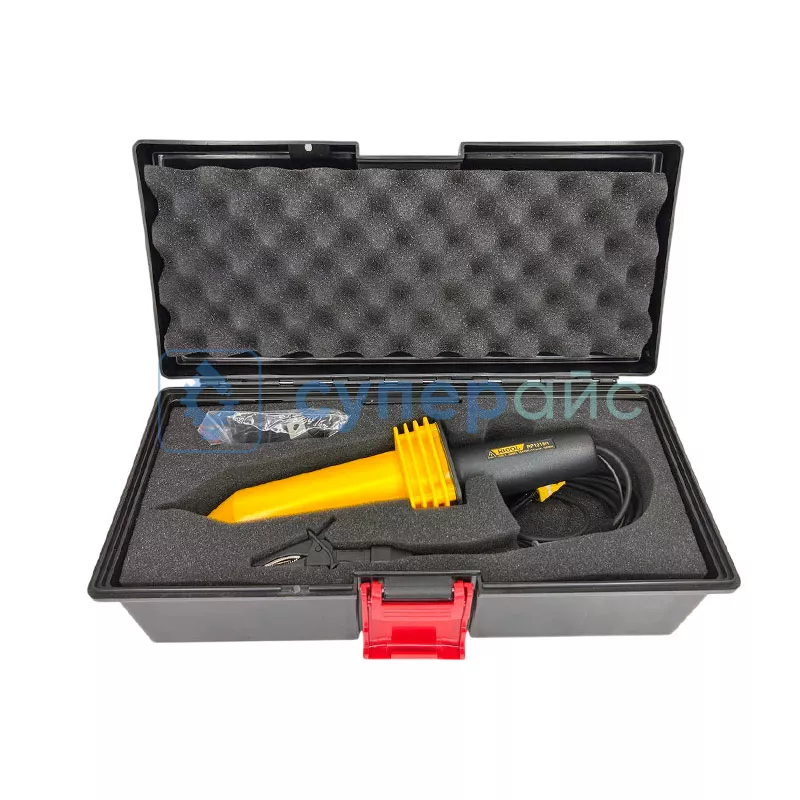

RP1018H совместим с осциллографами RIGOL DHO914, DHO914S, DHO924, DHO1072, DHO1104, DHO1202, DHO4804, DS1104Z-S Plus, DS2202A, DS2302A, MSO2202A, MSO5072 и MSO7014. В комплекте пробник, регулировочный инструмент и ящик для хранения. Габариты 80x80x320 мм, масса в упаковке 1,75 кг.

Пробник подойдёт инженерам силовой электроники, автодиагностам, вузовским и исследовательским лабораториям, которым нужно безопасно наблюдать форму высоковольтного сигнала.
