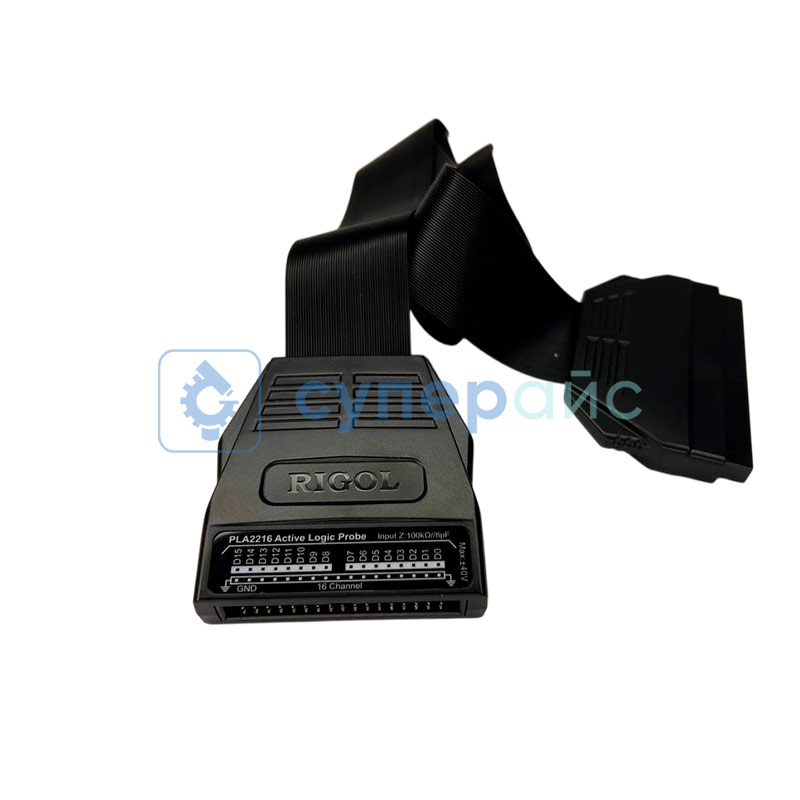

Логический пробник RIGOL PLA2216
53 530 ₽
53 530 ₽
включая НДС: 22%
Продавец:
В наличии:
Склад в Москве: 3 шт.
Склад в Гуанчжоу: 2 шт.
Артикул (код товара)
24295
Модель (серия)
PLA2216
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
6
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики RIGOL PLA2216
Общие данные
Артикул (код товара)
24295
Производитель (бренд)
Модель (серия)
PLA2216
Страна производства
Китай
Гарантия, мес.
6
Основные характеристики
Кол-во аналоговых каналов
Тип
Пробник
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
Нет
Применение
Проектирование, отладка и ремонт электронных устройств
Автомобильная диагностика
Обучение и научные исследования
Автомобильная диагностика
Обучение и научные исследования
Рабочая температура
0 - 50°C
Рабочая влажность
< 80%
Габариты и вес
Габариты упаковки
300x200x80 мм
Вес брутто, кг
0,419
Комплектация
Комплектация
соединительные клипсы – 20 шт
измерительные провода (вывод) – 20 шт
руководство пользователя – 1 шт
измерительные провода (вывод) – 20 шт
руководство пользователя – 1 шт
Совместимость
Описание RIGOL PLA2216
Обзорная таблица логических пробников RIGOL
| Характеристики | PLA2216 | RPL1116 |
| Количество каналов | 16 | |
| Диапазон пороговых уровней | ±15 В | |
| Точность | ±100 мВ + 3% от установленного значения | |
| Максимальное входное напряжение | ±40 В | |
| Максимальный динамический диапазон входного напряжения | ±10 В + пороговая установка | |
| Минимальное входное напряжение | 500 мВ | |
| Минимальная длительность импульса | 5 нс | 10 нс |
| Входное сопротивление | 101 кОм ± 2% | 100 кОм ± 2% |
| Входная емкость | ~ 8 пФ | |
| Длина кабеля | 90 см | |
| Рабочая температура | 0 - 50°C, относительная влажность ≤ 80% | |

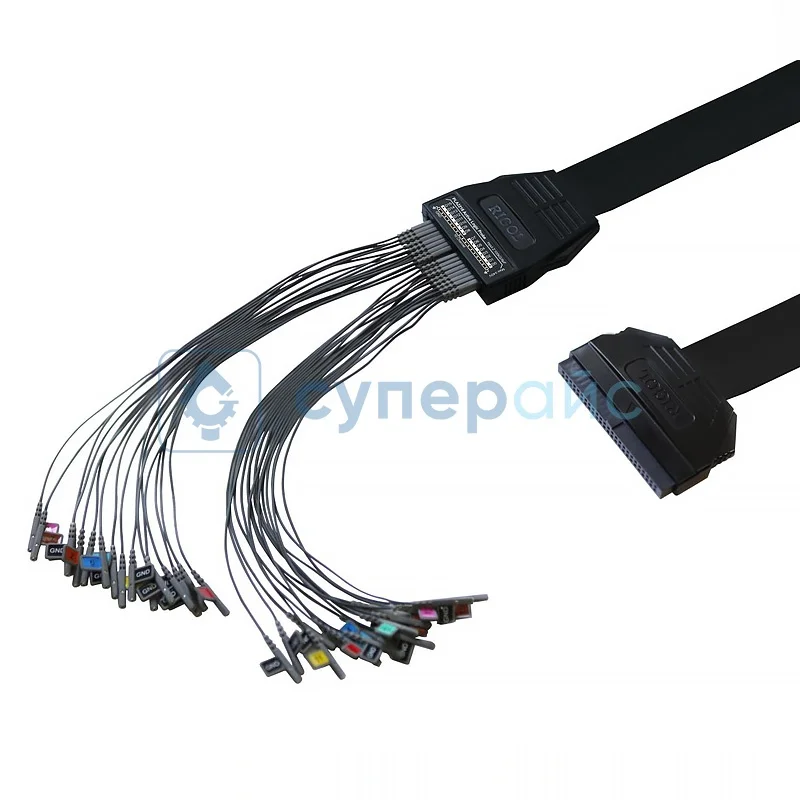

RIGOL PLA2216: мощный 16-канальный логический пробник для вашего осциллографа
Цифровые пробники RIGOL PLA2216 предназначены для подключения логического анализатора к исследуемой схеме. Модуль регистрирует цифровые сигналы в рамках допустимой частоты.
Ниже рассматриваем конструктивные особенности и даем ответы на возможные вопросы о модели.
Сколько каналов содержит конструкция?
Предлагаемый пробник цифровых сигналов оборудован 16 каналами для одновременной регистрации сигналов.
Какой диапазон пороговых уровней поддерживается?
Диапазон пороговых уровней составляет ±15 В. Установка порога происходит с точностью ±100 мВ плюс 3% установленного значения.
Какой максимум напряжения выдерживает пробник?
Входное напряжение достигает ±40 В. Сопротивление на входе каждого канала составляет 101 кОм с погрешностью ±2%. Это даёт минимизировать ток, потребляемый из исследуемой цепи.

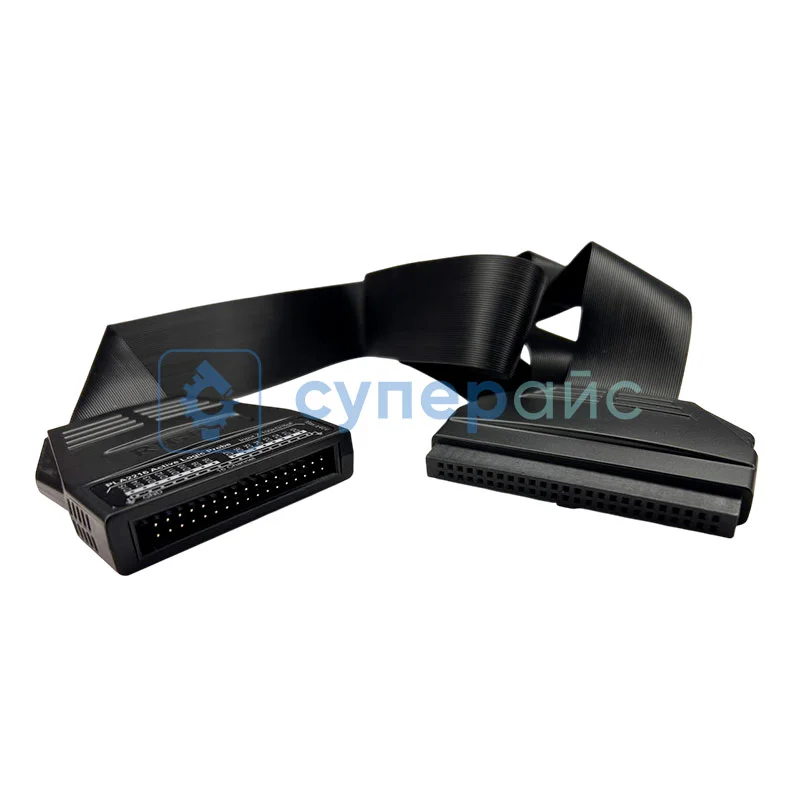

Какова длина кабелей?

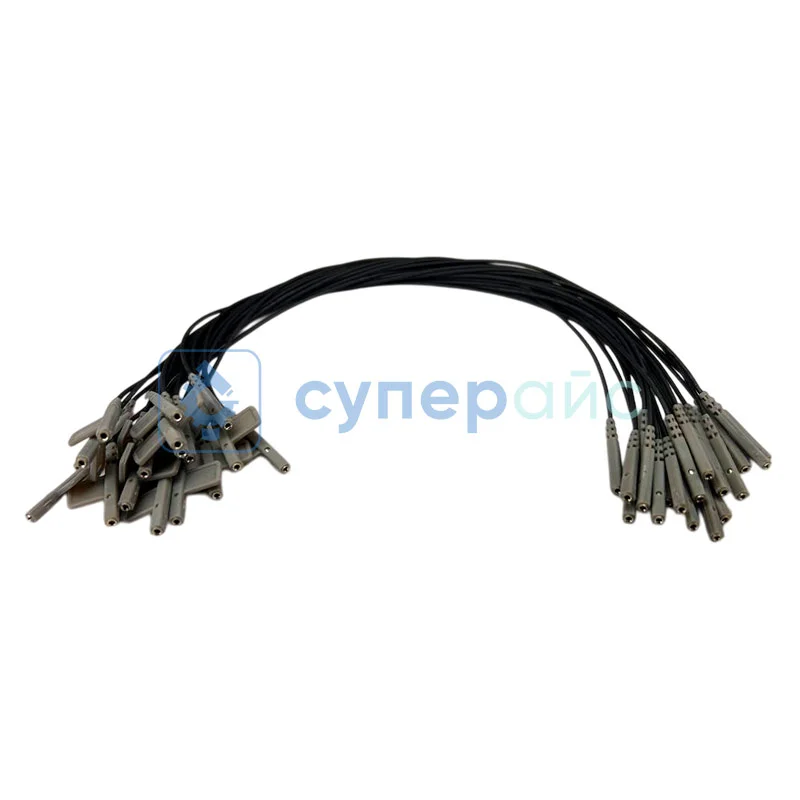

Основной кабель пробника имеет длину 90 см. Измерительные провода для подключения к тестируемым точкам — 25 см каждый.
При какой температуре работает устройство?
Рабочий температурный диапазон находится в пределах 0–50°C. Относительная влажность воздуха не должна превышать 80%.

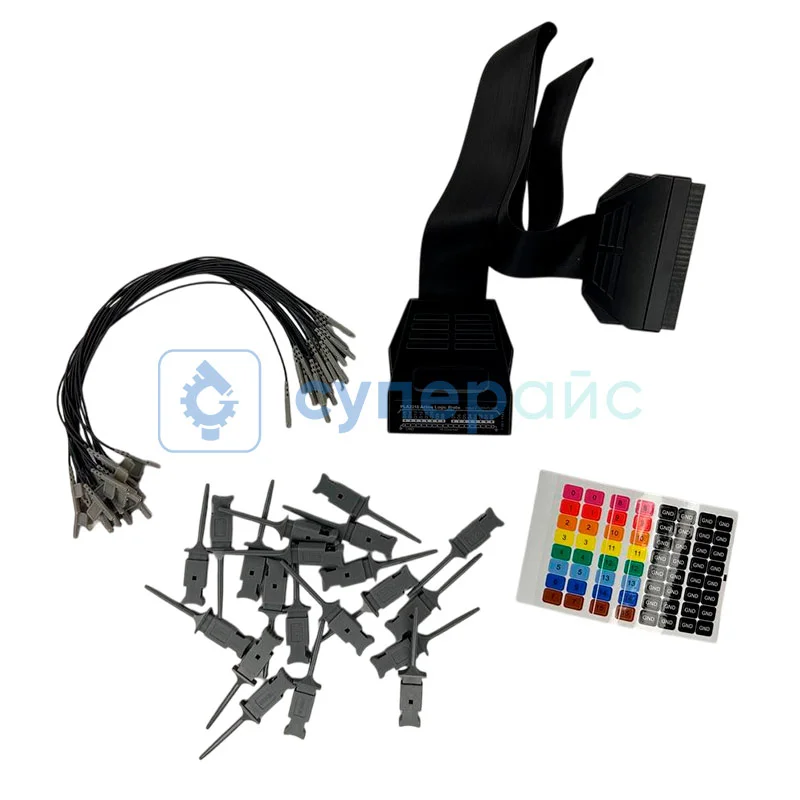

Что входит в комплект поставки?
В набор входят:
- 32 соединительные клипсы;
- 32 измерительных провода;
- пользовательское руководство.
Часто задаваемые вопросы
Сколько каналов у пробника RIGOL PLA2216?
Пробник цифровой, на 16 каналов. Он подключается к осциллографу и позволяет одновременно смотреть логические сигналы по всем линиям.
Какое входное напряжение выдерживает PLA2216?
Максимальное входное напряжение ±40 В, диапазон пороговых уровней настраивается в пределах ±15 В. Минимальный входной сигнал, который прибор различает, - 500 мВ.
Какой минимальный импульс он поймает?
Минимальная длительность импульса 5 нс, так что пробник ловит быстрые цифровые фронты. Входное сопротивление 101 кОм, входная ёмкость около 8 пФ.
Какая длина кабеля в комплекте?
Основной кабель длиной 90 см, отдельные измерительные провода по 25 см. Такой длины хватает, чтобы дотянуться до нужных точек на плате.
В каких условиях можно работать с пробником?
Рабочая температура от 0 до 50 °C при влажности до 80%. Точность порога составляет ±100 мВ плюс 3% от установленного значения.
