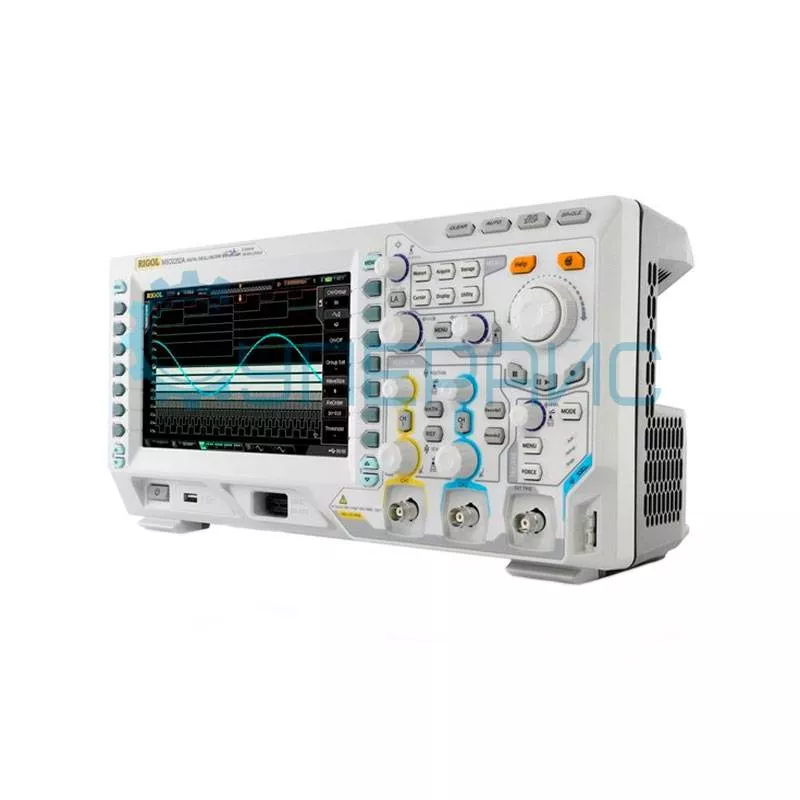

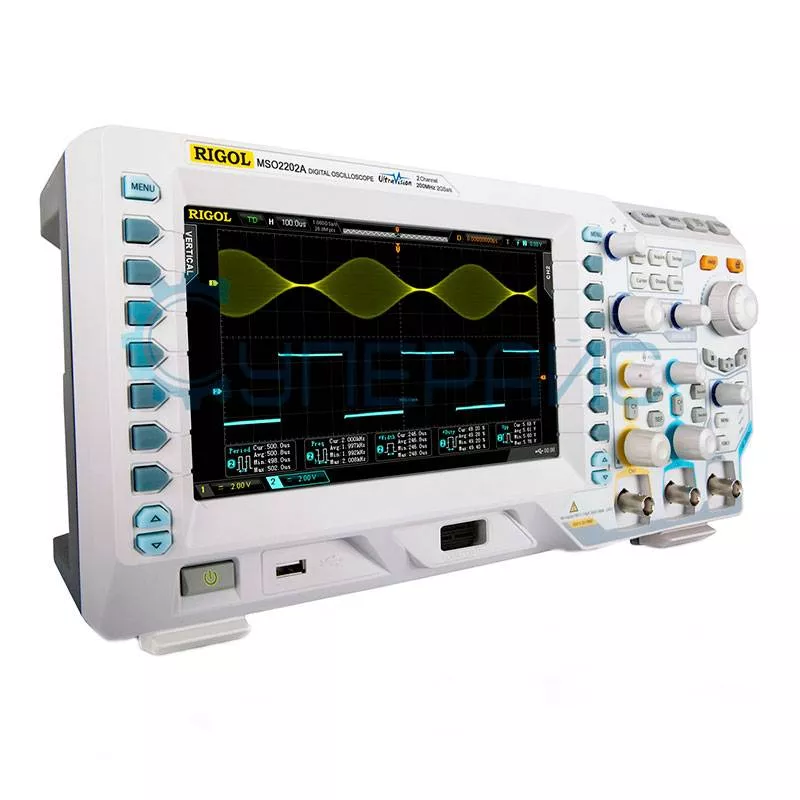

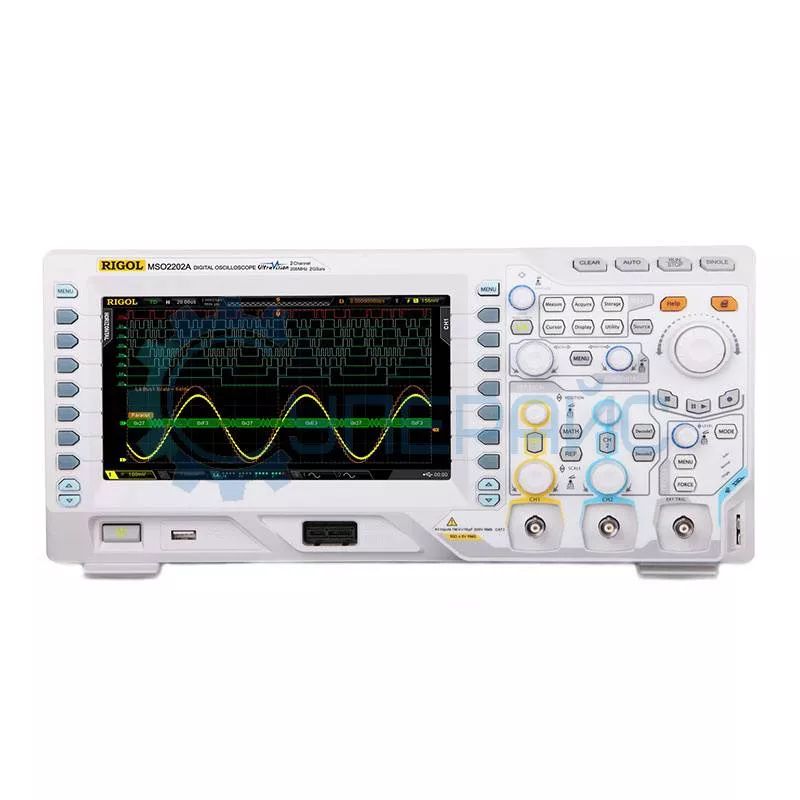

Запоминающий осциллограф RIGOL MSO2202A
Код товара: 5236
Гарантия 36 месяцев
О товаре Количество каналов: 2
Полоса пропускания: 200 МГц
Частота дискретизации: 2 Гвыб/с
Широкий диапазон вертикальной чувствительности
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Количество каналов: 2
Полоса пропускания: 200 МГц
Частота дискретизации: 2 Гвыб/с
Широкий диапазон вертикальной чувствительности
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ RIGOL MSO2202A
| Характеристики настольного осциллографа | |
| Серия | MSO2000A |
|
Полоса пропускания |
200 МГц |
|
Количество каналов |
2 + 16 цифровых + внешний запуск |
|
Максимальная частота дискретизации в реальном времени |
Аналоговые каналы: 2 ГВыб / с в одноканальном режиме 1 ГВыб / с в двухканальном режиме Цифровые каналы: 1 ГВыб / с 8 каналов 500 МВыб / с 16 каналов |
| Входные параметры | |
|
Развязка входа |
DC, AC, GND |
|
Входной импеданс |
Аналоговые каналы: 1 МОм ± 1 %, 16 пФ ± 3 пФ или 50 Ом ± 1.5 % Цифровые каналы: 101 кОм ± 1 %, 9 пФ ± 3 пФ |
|
Установка коэффициента затухания датчика |
0.01 X - 1000 Х с шагом 1-2-5 |
|
Максимальное входное напряжение |
Аналоговые каналы: 300 Vrms CAT I, 100 Vrms CAT II Переходное перенапряжение: 1000 В Цифровые каналы: 40 Vrms CAT I Переходное перенапряжение: 800 В |
|
Ограничение полосы пропускания |
20 МГц / 100 МГц, полный диапазон |
| Горизонтальная система | |
|
Погрешность временной базы |
± 25 ppm |
|
Интерполяция формы волны |
sin (х) / х |
| Максимальная скорость захвата осциллограмм | 52000 сиг/с |
| Размер памяти |
Аналоговые каналы: 14 Мб (выбор 1.4 Мб, 140 Кб, 14 Кб) опция 56 Мб в одноканальном режиме 7 Мб (выбор 0.7 Мб, 70 Кб, 7 Кб) опция 28 Мб в двухканальном режиме Цифровые каналы: 14 Мб (8 каналов) / 7 Мб (16 каналов) 28 Мб (8 каналов) / 14 Мб (16 каналов) опция |
|
Коэффициент развёртки |
2 нс / дел - 1000 с / дел, 1, 2, 5 шаг |
| Режимы | Y-T, X-Y |
| Вертикальная система аналоговых каналов | |
|
Вертикальное разрешение |
8 бит |
|
Вертикальная развёртка |
500 мкВ / дел - 10 В / дел (1 МОм) 500 мкВ / дел - 1 В / дел (50 Ом) |
|
Время нарастания |
<1.8 нс |
|
Диапазон вертикального смещения |
500 мВ / дел - 50 мВ / дел, ± 2 В 51 мВ / дел - 200 В / дел, ± 10 В 205 мВ / дел - 2 В / дел, ± 50 В 2,05 В / дел - 10 В / дел, ± 100 В |
|
Полоса пропускания для аналогового периодического сигнала |
200 МГц |
|
Полоса пропускания для однократного сигнала |
200 МГц |
|
Низкочастотный отклик (-3 дБ) |
≤ 5 Гц (на входе BNC) |
|
Погрешность коэффициента усиления |
± 2% |
| Изоляция между каналами | > 40 дБ |
| Вертикальная система цифровых каналов | |
|
Вертикальное разрешение |
1 бит |
| Пороги | 1 группа из 8 каналов |
| Диапазон значений порогов | ± 15 В с шагом 10 мВ |
| Уровень порогов |
TTL (1,4 В) 5,0 В CMOS (+2,5 В); 3,3 В CMOS (+1,65 В) 2,5 В CMOS (+1,25 В); 1,8 В CMOS (+0,9 В) ECL (-1,3 В) PECL (+3,7 В) LVDS (+1,2 В) |
| Погрешность установки порога | ± 100 мВ + 3% от установленного значения |
| Максимальный динамический диапазон | ± 10 В + значение порога |
| Минимальный размах напряжения | 500 мВ |
| Система синхронизации | |
| Режимы триггера | фронт, импульс, видео (NTSC,PAL,SECAM), рант, окно, шаблон, N фронт, истечение времени, длительность события, задержка, установка/удержание, RS232/UART, I2C, SPI, USB, CAN |
| Время задержки |
100 нс - 10 с |
|
Диапазон уровня запуска триггера |
CH1, CH2: ± 5 деления от центра экрана |
|
EXT: ± 4 В |
|
| Чувствительность триггера | 1 дел (< 10 мВ), 0.3 дел (> 10 мВ) |
| Запуск по фронту | |
|
Режим запуска |
запуск по нарастающему фронту, по ниспадающему фронту, по нарастающему и ниспадающему фронту |
| Источник запуска |
CH1, CH2 |
|
Запуск по длительности импульса |
|
|
Режим запуска |
положительная полярность импульса >, <, = |
|
отрицательная полярность импульса >, <, = |
|
|
Источник запуска |
CH1, CH2 |
|
Диапазон удержания триггера |
2 нс ~ 4 с |
| Запуск по видео сигналу | |
|
Стандарт сигнала |
NTSC, PAL, SECAM |
| Источник запуска | CH1, CH2 |
| Стандарт | 480P, 576P, 720P, 1080P; 1080i HDTV (опция AT-DS2000A) |
| Запуск по ранту | |
|
Режим запуска |
положительная или отрицательная полярность: >, <, внутри диапазона <> |
|
Источник запуска |
CH1, CH2 |
|
Диапазон удержания триггера |
2 нс ~ 4 с |
|
Запуск по истечении времени (опция AT-DS2000A) |
|
| Режим запуска | запуск по возрастающему / ниспадающему фронту |
|
Источник запуска |
CH1, CH2 |
|
Диапазон удержания триггера |
16 нс ~ 4 с |
| Запуск по N фронту (опция AT-DS2000A) | |
|
Режим запуска |
нарастающий, спадающий |
|
Источник |
CH1, CH2 |
|
Диапазон удержания триггера |
16 нс ~ 10 с |
|
Номер фронта |
1-65535 |
| Запуск по окну (опция AT-DS2000A) | |
|
Режим запуска |
запуск по нарастающему фронту, по ниспадающему фронту, по нарастающему и ниспадающему фронту |
|
Источник |
CH1, CH2 |
|
Диапазон удержания триггера |
16 нс ~ 4 с |
| Запуск по задержке (опция AT-DS2000A) | |
|
Режим запуска |
нарастающий, спадающий |
|
Источник |
CH1, CH2 |
|
Диапазон удержания триггера |
2 нс ~ 10 с |
| Запуск по длительности события CH1, CH2 | |
|
Установка |
H, L, X |
| Условие запуска | >, <, внутри интервала<> |
|
Источник |
CH1, CH2 |
|
Диапазон удержания триггера |
2 нс ~ 10 с |
| Запуск по установке/удержанию | |
|
Установка |
H, L |
| Режим запуска | нарастающий, спадающий |
|
Источник |
CH1, CH2 |
|
Диапазон удержания триггера |
2 нс ~ 1 с |
| Запуск по шаблону | |
| Установка шаблона | H, L, X, нарастающий фронт, спадающий фронт |
|
RS232/UART запуск |
|

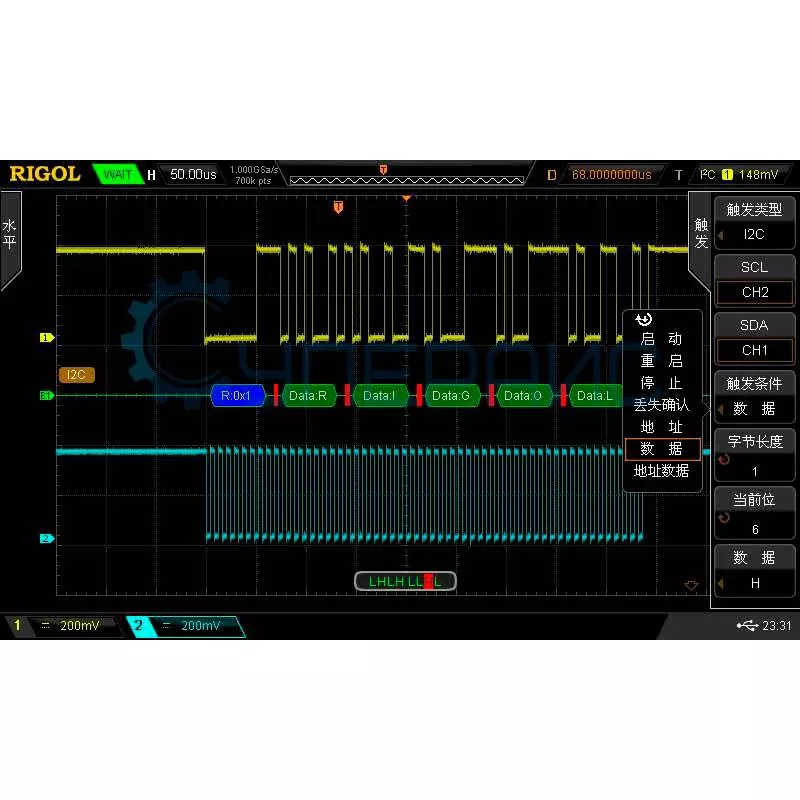

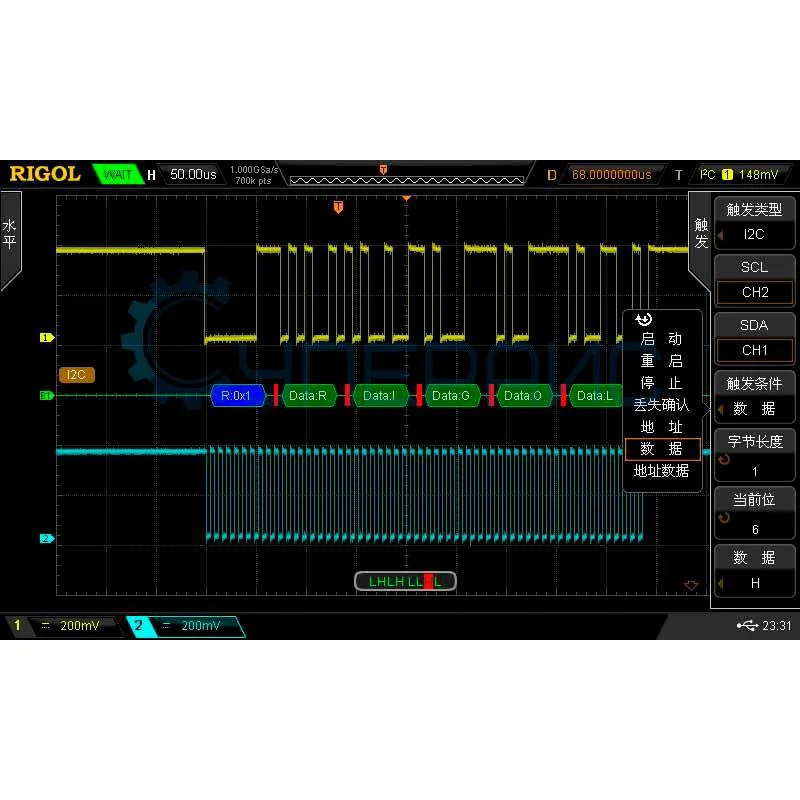

| Полярность | положительная, инвентированная |
| Источник запуска | CH1, CH2 |
| Условие запуска | Start, Error, Check Error, Data |
| Скорость | 2400bps, 4800bps, 9600bps, 19200bps, 38400bps, 57600bps, 115200bps |
| Разрядность | 5 бит, 6 бит, 7 бит, 8 бит |
| I2C запуск | |
|
Условие запуска |
Start, Restart, Stop, Missing Ack, Address, Data, A&D |
|
Источник запуска |
CH1, CH2 |
| Разрядность | 7 бит, 10 бит |
| Диапазон | 0 ~ 127, 0 ~ 1023 |
| Длина | 1 ~ 5 байт |
| SPI запуск | |
|
Источник запуска |
CH1, CH2 |
| Условие | TimeOut |
| Разрядность | 4 бит ~ 32 бит |
| Диапазон удержания триггера | 100 нс ~ 1 нс |
| Установка | H, L, X |
| USB запуск (опция AT-DS2000A) | |
|
Источник запуска |
CH1, CH2 |
| Условие запуска | SOP, EOP, RC, Suspend, ExitSuspend |
| Скорость сигнала | низкая, полная |
| CAN запуск (опция CAN-DS2000A) | |
|
Источник запуска |
CH1, CH2 |
| Условие запуска | SOF, EOF, Frame Type, Frame Error |
| Тип сигнала | Rx, Tx, CAN_H, CAN_L, Differential |
| Скорость | 10 kbps, 20 kbps, 33.3 kbps, 50 kbps, 62.5 kbps, 83.3 kbps, 100 kbps, 125 kbps, 250 kbps, 500 kbps, 800 kbps, 1 Mbps |
| Точки сэмплирования | 5% ~ 95% |
| Система измерения | |
|
Курсорные измерения |
ручные: разность напряжений между курсорами ΔV разница во времени между курсорами ΔT трассировка: напряжение и время по точкам сигнала 1/ΔT |
|
Автоматическое измерение |
Пиковое значение, Верхнее значение, Нижнее значение, Амплитуда, Среднее, Среднеквадратичный корень, Превышение, Предварительная съемка, Площадь, Площадь периода, Частота, Период, Время нарастания, Время спада, Ширина положительного импульса, Ширина отрицательного импульса, Цикл положительного коэффициента, Отрицательный коэффициент заполнения Цикл, Задержка A → B ↑, Задержка A → B ↓, Фаза A → B ↑, Фаза A → B ↓ |
| Отображение | 5 измерений одновременно |
| Частотомер | встроенный, 6 разрядов |
| Математические операции | A+B, A-B, A×B, A/B, FFT, &&, ||, ^, !, intg, diff, sqrt, lg, ln, exp, abs, sin, cos, tg |
| Общие характеристики | |
|
Тип дисплея |
8 дюймов TFT ЖК - экран, 800 * 480 точек, подсветка LCD |
|
Питание |
100-240 В, 50-60 Гц, < 50 Вт |
| Количество цветов | 160000 |
| Послесвечение | 50 мс, 100 мс, 200 мс, 500 мс, 1 с, 2 с, 5 с, 10 с, 20 с, бесконечно |
|

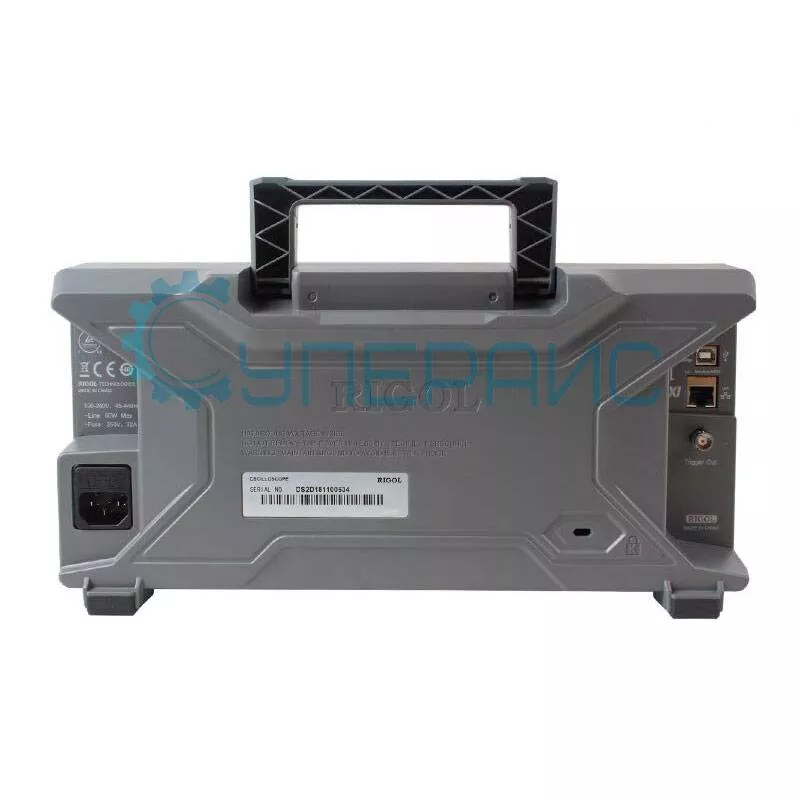

Интерфейс передачи данных |
USB Host (поддержка USB-GPIB), USB-device, LAN, выход AUX (TrigOut/PassFail) |
| Габариты | 362 мм х 180 мм х 131 мм |
| Вес нетто | 4 кг |
| Комплектация |

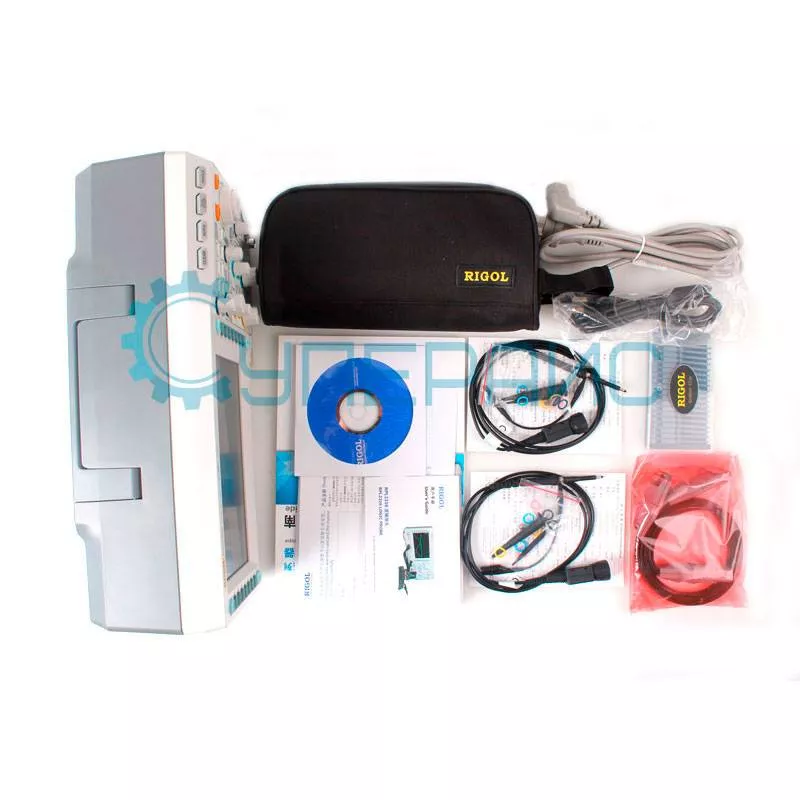

цифровой осциллограф RIGOL MSO2202A - 1 шт щупы для осциллографа - 2 шт кабель питания - 1 шт USB кабель - 1 шт инструкция по эксплуатации - 1 шт чехол для аксессуаров - 1 шт пробник логического анализатора - 1 шт щупы для логического анализатора - 20 шт |
| Совместимость |
Плата для осциллографов RIGOL DK-DS6000 Пробник пассивный RIGOL PVP2350 Пробник токовый RIGOL RP1002C Пассивный пробник RIGOL PVP3150 Дифференциальный пробник RIGOL PHA0150 Дифференциальный пробник RIGOL PHA1150 Высоковольтный дифференциальный пробник RIGOL PHA2150 Пробник токовый RIGOL RP1003C Токовый пробник RIGOL RP1005C Токовый пробник RIGOL RP1006C Высоковольтный пробник RIGOL RP1018H Пробник для осциллографа RIGOL RP1025D Пробник дифференциальный для осциллографа RIGOL RP1050D Пробник токовый RIGOL RP1001C Токовый пробник для осциллографа RIGOL RP1004C Высоковольтный пробник RIGOL RP1010H Пробник дифференциальный RIGOL RP1100D |

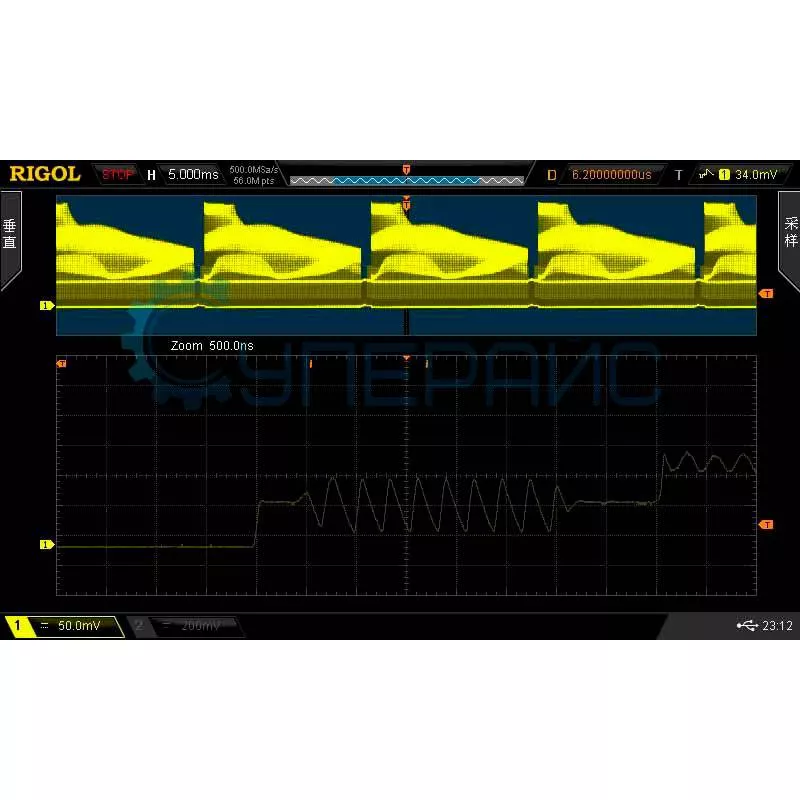

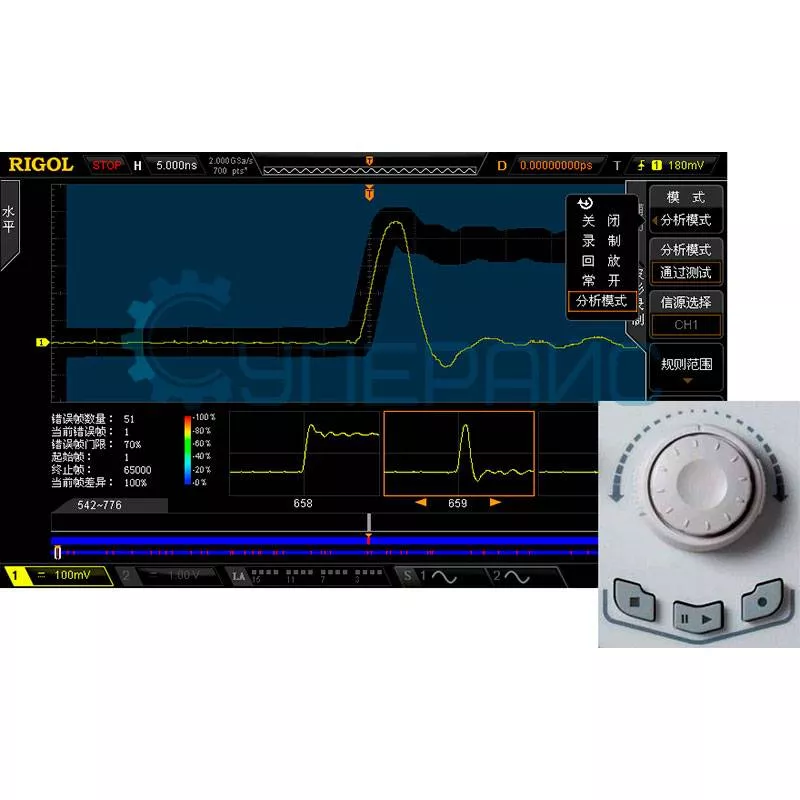

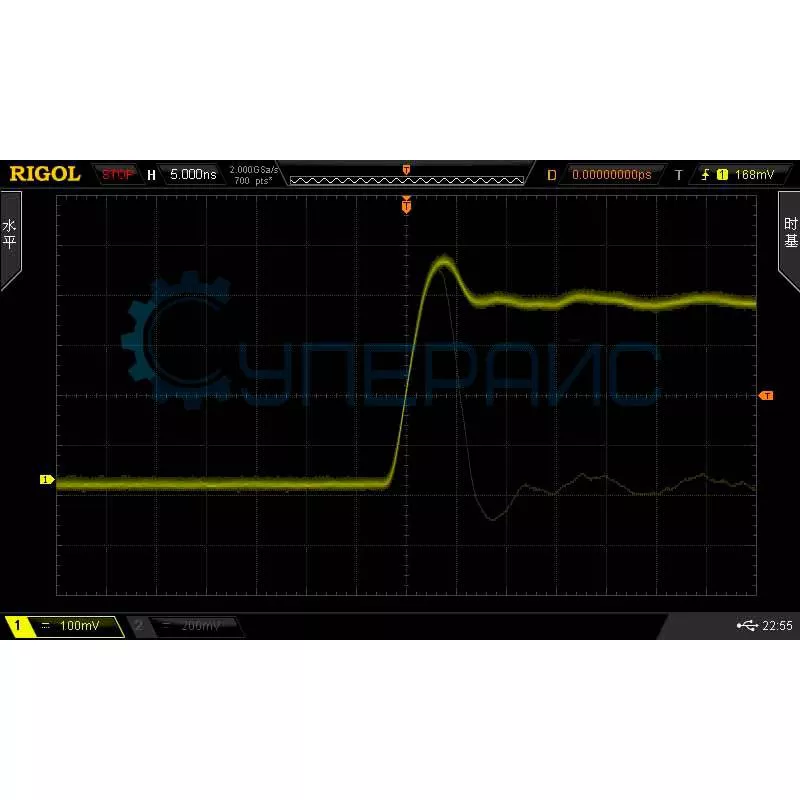

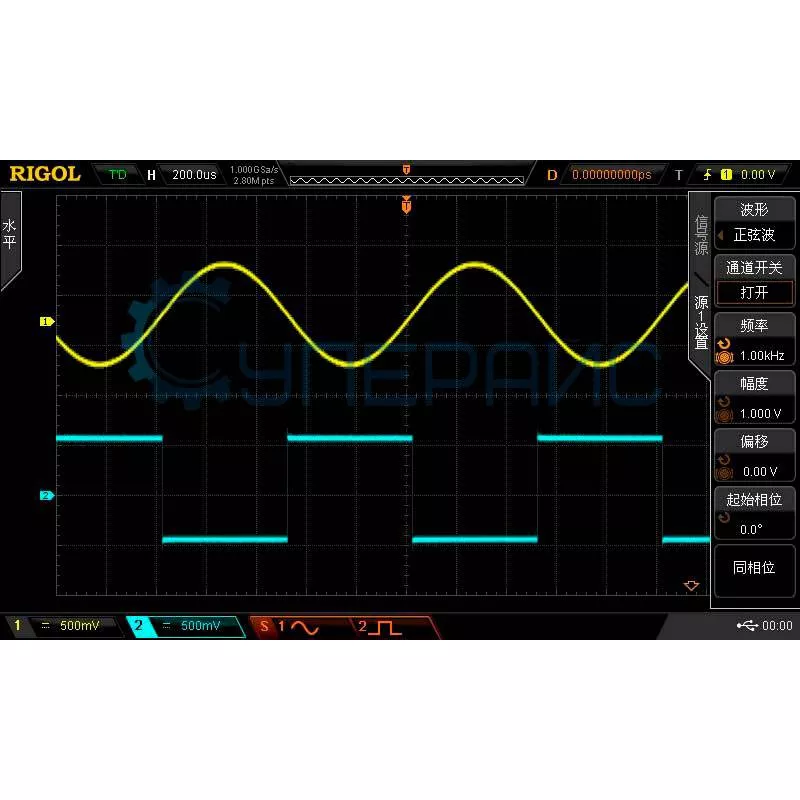

Стационарный осциллограф RIGOL MSO2202A
RIGOL MSO2202A представляет собой осциллограф смешанных сигналов, располагающий двумя аналоговыми каналами и шестнадцатью цифровыми. Прибор снабжён системой внешнего запуска. Полоса пропускания устройства составляет 200 МГц. Частота дискретизации – 2 Гвыб/сек. MSO2202A отличает широкий диапазоном чувствительности, что делает его незаменимым инструментом при работе в области исследований электрических сигналов.

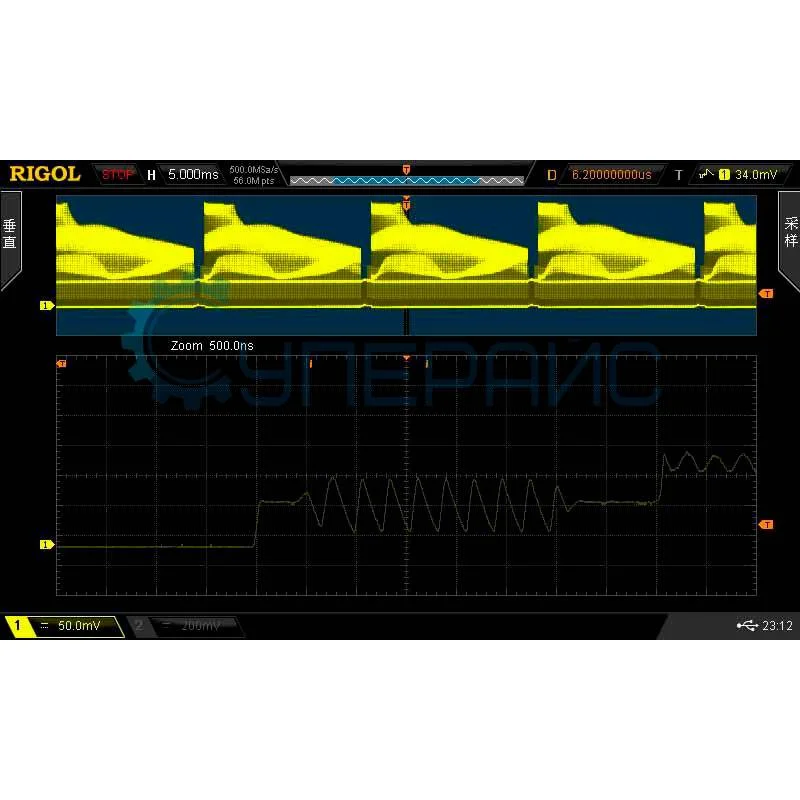

Прибор многофункционален и подойдет для проведения широкого круга испытаний. Доступны курсорные измерения: ручные и трассировка. Автоматическое измерение позволяет исследовать пиковое, верхнее и нижнее значения, а также амплитуду и множество других показателей. Одновременно устройство может отображать пять измерений и имеет встроенный частотомер. Кроме того, настольный осциллограф RIGOL располагает самописцем и логическим анализатором.
Дисплей представлен ЖК-экраном типа TFT с подсветкой LCD, который делает интерфейс прибора наглядным и облегчает работу. Доступно воспроизведение ста шестидесяти тысяч цветов. Интерфейс передачи данных представлен несколькими разъёмами.
В целом MSO2202A является надёжным, эргономичным и мощным решением. Он имеет небольшой вес и его легко транспортировать.
Прибор совместим с платой для осциллографов и большим набором пробников производства RIGOL. Комплект поставки включает щупы для осциллографа, а также кабель питания и USB, пробник, щупы для логического анализатора. Кроме того, в комплекте идёт инструкция по эксплуатации и специальный чехол, в котором можно хранить аксессуары для устройства.
Товар легко заказать в нашем интернет-магазине в один клик. Доставка происходит курьером по Москве и транспортной компанией по России и СНГ. Возможен самовывоз товара из магазина.
Обзорная таблица осциллографов Rigol серии 2000
| Характеристики | MSO2302A | DS2302A | MSO2102A | DS2102A | DS2202A | MSO2202A |
| Тип | смешанных сигналов (MSO) | цифровой запоминающий (DSO) | смешанных сигналов (MSO) | цифровой запоминающий (DSO) | цифровой запоминающий (DSO) | смешанных сигналов (MSO) |
| Полоса пропускания, МГц | 300 | 300 | 100 | 100 | 200 | 200 |
| Количество аналоговых каналов | 2 | |||||
| Количество цифровых каналов | 16 | нет | 16 | нет | нет | 16 |
| Частота дискретизации на канал, МВыб/с | 2000 | |||||
| Время нарастания, нс | ≤1,2 | ≤1,2 | ≤ 3,5 | ≤ 3,5 | ≤1,8 | ≤1,8 |
| Глубина памяти на канал, Мб | 14 | |||||
| Разрешение по вертикали (разрядность АЦП), бит | 8 | |||||
| Генератор сигналов | да | нет | нет | нет | нет | нет |
| Логический анализатор | да | нет | да | нет | нет | да |
| Мультиметр | нет | |||||
| Анализатор спектра сигнала с помощью БПФ | да | |||||
| Частотомер | да | |||||
| Самописец | да | |||||
| Анализатор протоколов | да | |||||
| Разрешение дисплея, пиксель | 800 x 480 | |||||
| Интерфейс передачи данных | USB/ LAN/ AUX (TrigOut/PassFail) | |||||
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
