Пробник дифференциальный для осциллографа RIGOL RP1050D
60 350 ₽
60 350 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 4 шт.
Склад в Гуанчжоу: 3 шт.
Артикул (код товара)
24188
Модель (серия)
RP1050D
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
6
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики RIGOL RP1050D
Общие данные
Артикул (код товара)
24188
Производитель (бренд)
Модель (серия)
RP1050D
Страна производства
Китай
Гарантия, мес.
6
Основные характеристики
Общие характеристики
Применение
Проектирование, отладка и ремонт электронных устройств
Обучение и научные исследования
Обучение и научные исследования
Питание
от сети переменного тока / от блока питания
Рабочая температура
0 - 50°C
Рабочая влажность
10 - 85% относительной влажности
Габариты и вес
Габариты прибора
240x85x36 мм
Габариты упаковки
455x330x115 мм
Вес нетто, кг
0.28
Вес брутто, кг
1,65

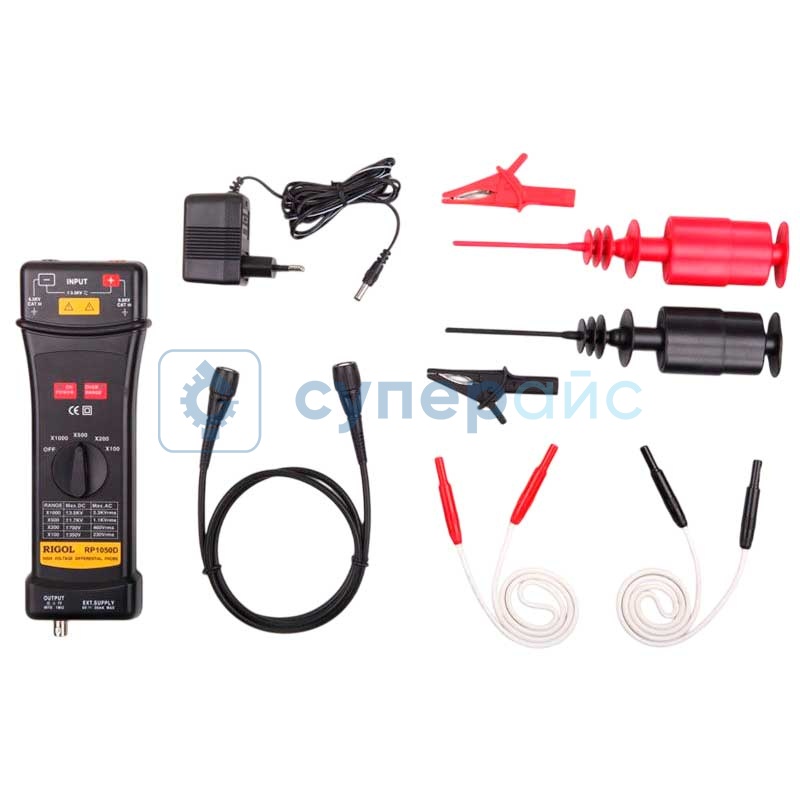

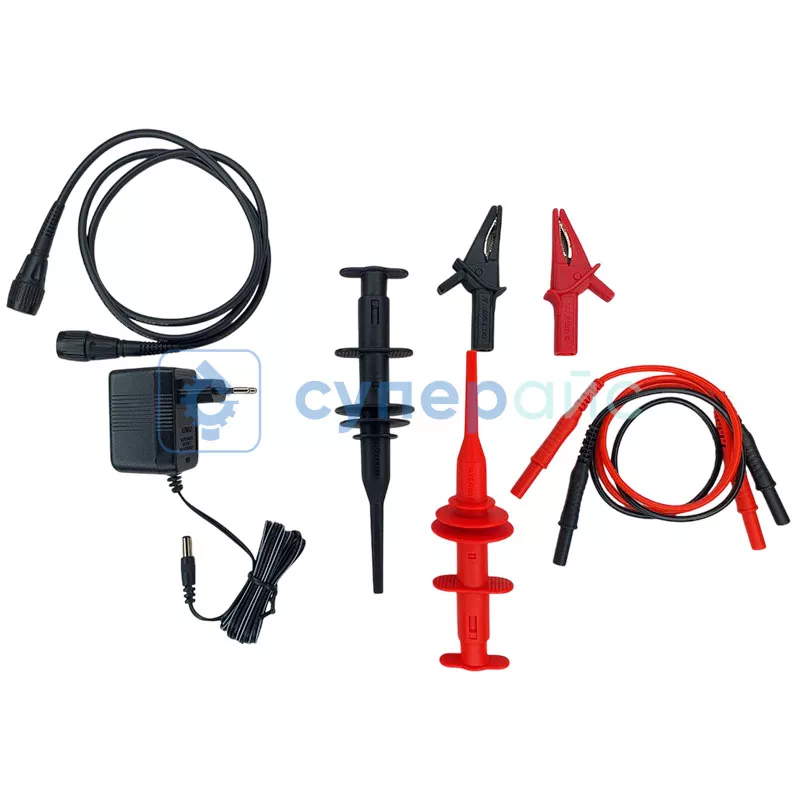

Комплектация
Комплектация
пробник RIGOL RP1050D – 1 шт
адаптер питания – 1 шт
двойной коаксиальный кабель BNC – 1 шт
кабель с разъемом типа "банан" – 2 шт
IC зажим – 2 шт
предохранительный зажим – 2 шт
руководство пользователя – 1 шт
адаптер питания – 1 шт
двойной коаксиальный кабель BNC – 1 шт
кабель с разъемом типа "банан" – 2 шт
IC зажим – 2 шт
предохранительный зажим – 2 шт
руководство пользователя – 1 шт
Совместимость
Совместимость
Осциллограф смешанных сигналов RIGOL MSO2102A
Цифровой осциллограф RIGOL MSO2302A
Цифровой осциллограф Rigol MSO5074
Настольный запоминающий осциллограф Rigol MSO5104
Настольный осциллограф RIGOL DHO924S
Цифровой осциллограф Rigol DS2102A
Четырехканальный осциллограф RIGOL DHO4204 (4 канала х 200 МГц)
Четырехканальный осциллограф смешанных сигналов Rigol MSO5354
Цифровой четырёхканальный осциллограф RIGOL DS1104Z-S Plus
Настольный осциллограф RIGOL DS2202A
Цифровой осциллограф RIGOL DS2302A (2 канала х 300 МГц)
Цифровой осциллограф смешанных сигналов Rigol MSO7014
Цифровой осциллограф RIGOL MSO5072
Запоминающий осциллограф RIGOL MSO2202A
Осциллограф цифровой настольный RIGOL DHO914S
Осциллограф настольный RIGOL DHO914
Осциллограф цифровой настольный RIGOL DHO924
Цифровой осциллограф RIGOL MSO2302A
Цифровой осциллограф Rigol MSO5074
Настольный запоминающий осциллограф Rigol MSO5104
Настольный осциллограф RIGOL DHO924S
Цифровой осциллограф Rigol DS2102A
Четырехканальный осциллограф RIGOL DHO4204 (4 канала х 200 МГц)
Четырехканальный осциллограф смешанных сигналов Rigol MSO5354
Цифровой четырёхканальный осциллограф RIGOL DS1104Z-S Plus
Настольный осциллограф RIGOL DS2202A
Цифровой осциллограф RIGOL DS2302A (2 канала х 300 МГц)
Цифровой осциллограф смешанных сигналов Rigol MSO7014
Цифровой осциллограф RIGOL MSO5072
Запоминающий осциллограф RIGOL MSO2202A
Осциллограф цифровой настольный RIGOL DHO914S
Осциллограф настольный RIGOL DHO914
Осциллограф цифровой настольный RIGOL DHO924
Описание RIGOL RP1050D
Обзорная таблица дифференциальных пробников Rigol RP серии D
| Характеристики | RP1100D | RP1050D | RP1025D |
| Полоса пропускания | 100 МГц | 50 МГц | 25 МГц |
| Коэффициент затухания | 100X, 200X, 500X, 1000X | 100X, 200X, 500X, 1000X | 20X, 50X, 200X |
| Точность | ±2% | ||
| Максимальное дифференциальное входное напряжение |
7000 В (DC + пик AC) 2300 Вrms |
7000 В | 1400 В |
| Входной импеданс (дифференциальный) | 16 МОм / 1,2 пФ | 16 МОм / 1 пФ | 4 МОм / 1,2 пФ |
| Выходной импеданс | 50 Ом | ||
| Время нарастания | 3,5 нс | 7 нс | 14 нс |
| Питание | 9 В | ||

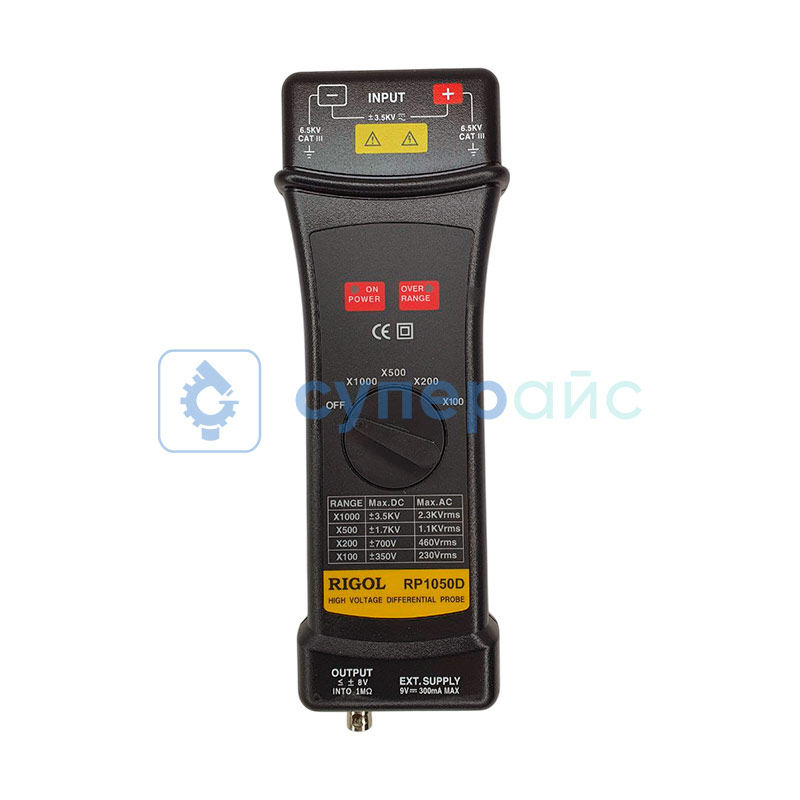

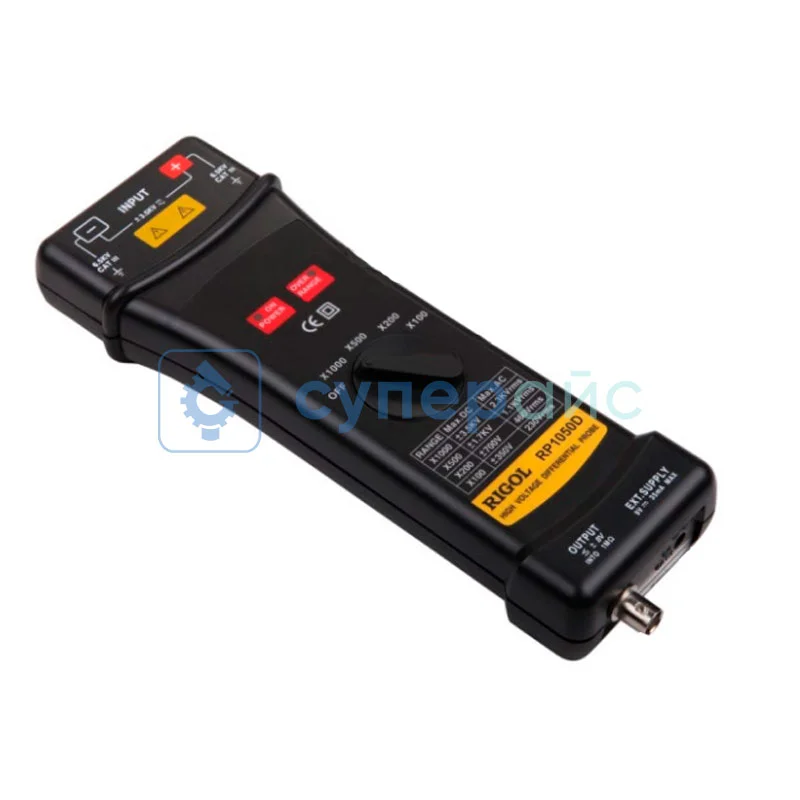

Пробник для осциллографа RIGOL RP1050D
RIGOL RP1050D – это лёгкий и относительно компактный дифференциальный пробник для осциллографа с полосой пропускания 50 МГц. Устройство выступает важным инструментом для подключения к исследуемым цепям. Модель рассчитана на широкий диапазон входного напряжения.
Возможна работа с четырьмя коэффициентами затухания на выбор. Время нарастания составляет 7 нс. Пробники RIGOL этой серии дают проводить замеры с точностью ±2% и сохраняют работоспособность при температурах рабочей среды в диапазоне 0 – 50 градусов по Цельсию. Для корректного функционирования прибора требуется питание 9 В.
Небольшой вес аксессуара обуславливает лёгкость как транспортировки, так и непосредственно проведения измерительных операций. Конструкция с интуитивно понятными элементами настройки облегчает работу. В комплектацию входят адаптер питания, кабели и зажимы.
Сферы применения:
- разработка электронных устройств;
- тестирование силовой электроники;
- промышленная автоматика;
- проверка медицинского оборудования;
- аэрокосмическая техника;
- научные исследования;
- занятия в образовательных учреждениях;
- ремонт в сервисных центрах.
Специалисты, которым подойдёт пробник:
- инженеры-электронщики;
- разработчики встраиваемых систем;
- специалисты по силовой электронике;
- инженеры-испытатели;
- метрологи;
- сервисные инженеры;
- преподаватели технических дисциплин;
- научные сотрудники;
- специалисты по автомобильной электронике;
- инженеры-схемотехники.
Часто задаваемые вопросы
Для чего нужен пробник RP1050D?
Это дифференциальный пробник для осциллографа, он измеряет разность потенциалов между двумя точками схемы без привязки к земле. Полоса пропускания - 50 МГц, что подходит для силовой электроники и цепей с плавающим потенциалом.
Какое напряжение выдерживает пробник?
Максимальное дифференциальное напряжение - 7000 В, относительно земли - 1200 В. Диапазон входа зависит от затухания: при 1000X это до 7000 Вп-п, при 100X - до 700 Вп-п.
Какие коэффициенты затухания доступны?
Переключаемое затухание 100X, 200X, 500X и 1000X, точность измерения ±2%. Это позволяет подобрать масштаб под конкретный уровень сигнала.
Каков входной импеданс и время нарастания?
В дифференциальном режиме вход - 16 МОм / 1 пФ, одностороннее и на землю - 8 МОм / 2 пФ. Время нарастания составляет 7 нс, выходной импеданс - 50 Ом.
От чего питается пробник?
Питание - 9 В, потребляемый ток менее 300 мА. Рабочая температура от 0 до 50°C при влажности 10-85%.
Какие габариты у изделия?
Корпус - 240 x 85 x 36 мм, упаковка - 455 х 330 х 115 мм. Компактный размер удобен при работе на плотно смонтированных платах.
