Цифровой запоминающий осциллограф RIGOL DHO1102 (2 канала х 100 МГц)
141 530 ₽
141 530 ₽
включая НДС: 22%
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 2 шт.
Артикул (код товара)
18466
Модель (серия)
DHO1102
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
36
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики RIGOL DHO1102
Общие данные
Артикул (код товара)
18466
Производитель (бренд)
Модель (серия)
DHO1102
Страна производства
Китай
Гарантия, мес.
36
Основные характеристики
Глубина памяти на канал
Кол-во аналоговых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Максимальное входное напряжение
300 Vrms CAT I
Время нарастания, нс
Входные параметры
Развязка входа
DC, AC, GND
Входное сопротивление
1 МОм ± 1 %
Входная ёмкость
19 пФ ± 3 пФ
Коэффициенты пробников
0.001X, 0.002X, 0.005X, 0.01X, 0.02X, 0.05X, 0.1X, 0.2X, 0.5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, 1000X, 2000X, 5000X
Канальная изоляция
≥100:1
Количество триггерных входов
2
Вертикальная система
Разреш. по вертикали (разрядность АЦП)
Точность усиления постоянного тока
± 2%
Точность вертикального смещения
< 200 мВ / дел (± 0,1 деления ± 2 мВ ± 1,5% от значения смещения)
≥ 200 мВ / дел (± 0,1 деления ± 2 мВ ± 1,0% от значения смещения)
≥ 200 мВ / дел (± 0,1 деления ± 2 мВ ± 1,0% от значения смещения)
Система синхронизации
Базовые типы триггера
запуск по фронту, ранту
Расширенные типы триггера
длительности импульса, скорости нарастания, видео, шаблону, длительности события, истечению времени, окну, задержке, установке / удержанию, N фронту
Протокольный триггер
RS-232/UART, I²C, SPI, CAN, LIN
Источник триггера
CH1 - CH2
Чувствительность триггера по фронту
0,5 дел (≥ 50 мВ / дел)
Диапазон удержания триггера
8 нс - 10 с
Горизонтальная система
Горизонтальная развёртка
2 нс / дел ~ 1000 с / дел
Точность временной базы
± 1,5 ppm
Режимы развёртки
YT, XY, SCAN, ROLL
Система измерения
Автоматические измерения
Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid, Vlower, Vavg, VRMS, Per. VRMS, Overshoot, Preshoot, Area, Period Area, AC RMS, Period, Frequency, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Positive Pulse Count, Negative Pulse Count, Rising Edge Count, Falling Edge Count, Tvmax, Tvmin, +Slew Rate, -Slew Rate, Delay(1↑-2↑), Delay(1↑-2↓), Delay(1↓-2↑), Delay(1↓-2↓), Phase(1↑-2↑), Phase(1↑-2↓), Phase(1↓-2↑), and Phase(1↓-2↓)
Курсорные измерения
ручной (ΔY, ΔX, 1/ΔX)
отслеживания
автоизмерения
отслеживания
автоизмерения
Математические операции
A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, AX+B, LowPass, HighPass, BandPass, BandStop
Частотомер
встроенный, 3/6 разрядов
Встроенные функции и опции
Возм. сохранения осциллограмм
Встроенные опции
Мультиметр
Частотомер
Анализатор протоколов
Частотомер
Анализатор протоколов
Декодирование сигналов шин
RS232
UART
I²C
SPI
LIN
CAN
Parallel
UART
I²C
SPI
LIN
CAN
Parallel
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB
LAN
HDMI
AUX (TrigOut/PassFail)
LAN
HDMI
AUX (TrigOut/PassFail)
Применение
Проектирование, отладка и ремонт электронных устройств
Телекоммуникации
Обучение и научные исследования
Телекоммуникации
Обучение и научные исследования
Разреш. дисплея, пиксель
Габариты и вес
Габариты прибора
358,14 х 214,72 х 120,62 мм
Вес нетто, кг
3,8
Вес брутто, кг
5,37
Комплектация
Комплектация
щупы для осциллографа - 2 шт
кабель питания - 1 шт
USB кабель - 1 шт
кабель питания - 1 шт
USB кабель - 1 шт
Описание RIGOL DHO1102
Обзорная таблица осциллографов RIGOL DHO1000
| Характеристики | DHO1072 | DHO1074 | DHO1102 | DHO1104 | DHO1202 | DHO1204 |
| Полоса пропускания | 70 МГц | 70 МГц | 100 МГц | 100 МГц | 200 МГц | 200 МГц |
| Количество каналов | 2+EXT | 4+EXT | 2+EXT | 4 | 2 | 4 |
| Частота дискретизации | 2 ГВыб/с (1 ГВыб/с на канал) | 2 ГВыб/с (1 ГВыб/с на канал) | 2 ГВыб/с (1 ГВыб/с на канал) | |||
| Глубина памяти | 50 Мб (25 Мб на канал) | 50 Мб (25 Мб на канал) | 50 Мб (25 Мб на канал) | |||
| Вертикальное разрешение | 12 бит | |||||
| Вертикальная развёртка | 500 мкВ/дел - 10 В/дел | |||||
| Время нарастания | ≤ 5 нс | ≤ 5 нс | ≤ 3,5 нс | ≤ 3,5 нс | ≤ 1,75 нс | ≤ 1,75 нс |
| Тип дисплея | 10,1 дюймов, 1280 x 800 | |||||
| Интерфейс передачи данных | USB, LAN, HDMI, AUX | |||||
| Декодирование сигналов шин | Parallel, RS232/UART, I²C, SPI, CAN, LIN | |||||

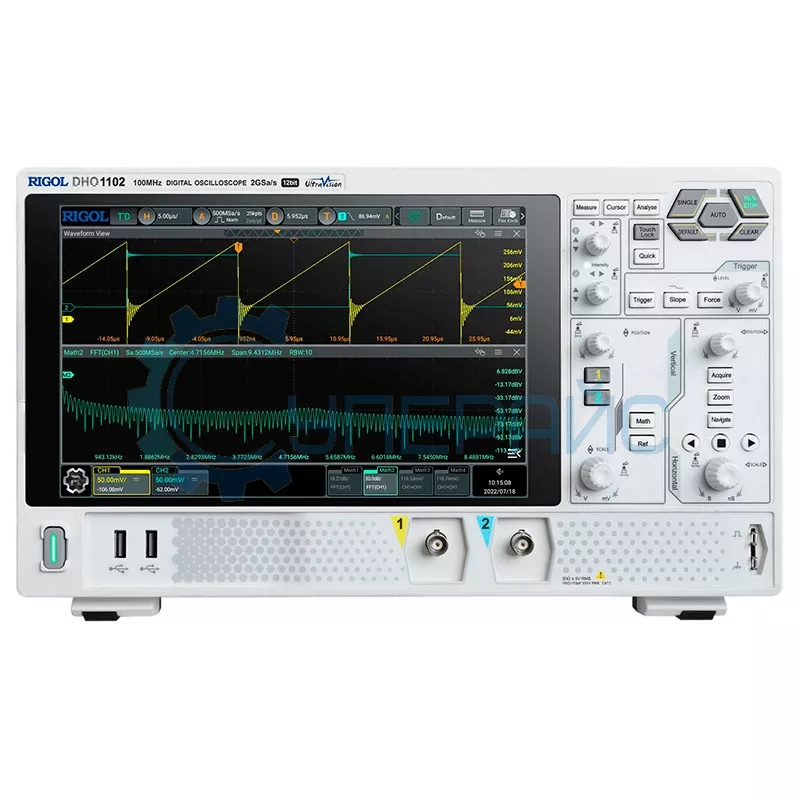

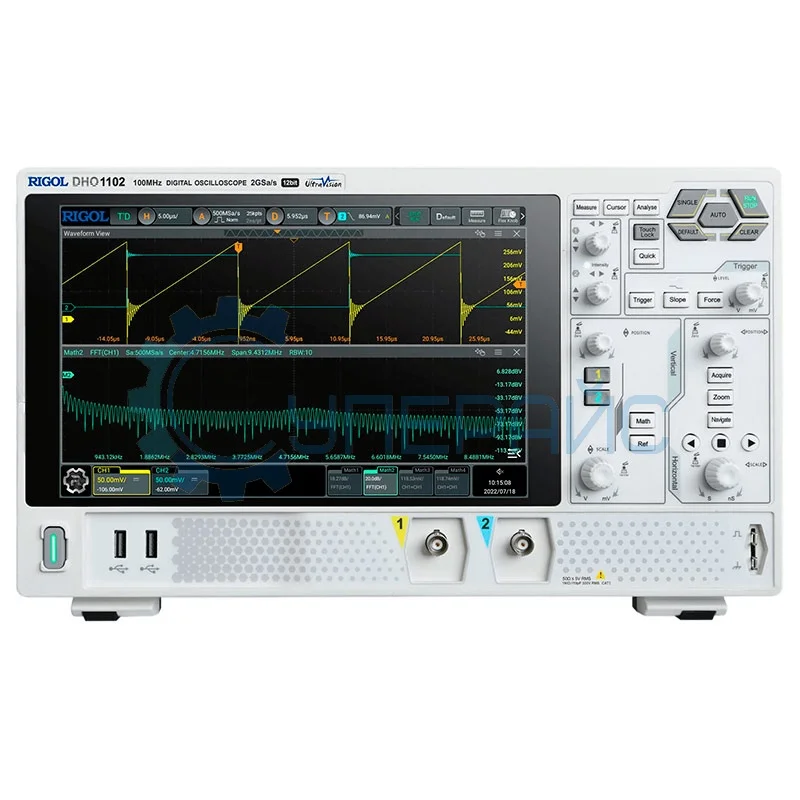

Настольный осциллограф RIGOL DHO1102
Запоминающий осциллограф RIGOL DHO1102 представляет собой современный измерительный прибор для анализа электрических сигналов. Конструкция рассчитана на настольное размещение. Осциллограф оснащен двумя каналами с полосой пропускания 100 МГц, располагает глубиной памяти 50 Мб в одноканальном режиме и 25 Мб в двухканальном. Это помогает сохранять длинные осциллограммы для детального последующего анализа.
Частота дискретизации – еще один важный параметр. В одноканальном режиме она достигает 2 ГВыб/с, в двухканальном – 1 ГВыб/с. Такая частота дискретизации обеспечивает точное отображение быстро меняющихся сигналов. Оборудование такого типа применяют при работе с высокочастотными схемами.
Этот цифровой осциллограф 100 МГц отличают следующие преимущества:
- эргономичный корпус;
- многофункциональность, разные виды измерений;
- наглядное отображение показаний на цветном дисплее;
- встроенный предохранитель на 250 вольт;
- поддержка математических операций.
Встроенные вольтметр и частотомер расширяют функциональность прибора. Вольтметр будет полезен для измерения напряжения в тестируемых схемах, а частотомер - для определения частоты исследуемых сигналов.
Тип дисплея - 10,1-дюймовый экран - обеспечивает удобство работы с осциллографом. Большой дисплей создает четкое изображение осциллограмм, упрощает навигацию по меню.
Области возможного применения аппарата:
- разработка и отладка электронных устройств;
- диагностика неисправностей в электрооборудовании;
- образовательные цели в вузах технического профиля;
- научные исследования в области электроники и физики.
DHO1102 поможет в решении базовых и сложных задач, связанных с анализом электрических сигналов. Его характеристики делают возможными исследования процессов в разноплановых электронных устройствах.
Документация и ПО RIGOL DHO1102
Название
Язык
Версия
Размер и тип
Краткое руководство пользователя осциллографов RIGOL серии DHO1000
Язык:
Русский
Размер и тип:
717 КБ,
pdf
Руководство пользователя для осциллографа RIGOL DHO1102
Язык:
Английский
Размер и тип:
622 КБ,
PDF
Отзывы RIGOL DHO1102
Успешная отправка
Отзыв отправлен!
В ближайшее время ваш отзыв появится на сайте после проверки.
Закрыть
Получить коммерческое предложение
Сотрудничаем с коммерческими организациями и государственными бюджетными учреждениями.
Работаем по прямому договору и участвуем во всех видах конкурентных процедур в рамках 44-ФЗ и
223-ФЗ. Оказываем помощь в составлении технического задания на оборудование.
Заполните форму и получите всю нужную информацию о выбранном оборудовании в виде коммерческого предложения:
- актуальные цены и сроки поставки;
- информация о скидке;
- наличие на наших складах.
Удалить отзыв?
Удалить
Отменить
Редактировать
Редактировать
Отменить
С этим товаром покупают
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
17251
Модель (серия):
SPE6103
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Мощность, Вт:
300
Тип:
Импульсный
Кол-во каналов:
Одноканальный
Возм. регулировки вых. тока:
да
Возм. регулировки вых. напряжения:
да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
16755
Модель (серия):
DSO2C15
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
150
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
1000
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
7015
Модель (серия):
SDS1022
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
20
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
100
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
14375
Модель (серия):
1014D
Производитель:
FNIRSI
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
100
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
1000
Похожие товары
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
72 780 руб.
-15%
61 863 руб.
Добавить в избранное
Артикул (код товара):
18484
Модель (серия):
MSO7102T
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Тип:
смешанных сигналов (MSO)
Полоса пропускания, МГц:
100
Кол-во цифровых каналов:
2
Частота дискретизации на канал, МВыб/с:
1000
Время нарастания, нс:
≤3,5
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
82 300 руб.
-10%
74 070 руб.
Добавить в избранное
Артикул (код товара):
7524
Модель (серия):
XDS3204E
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
200
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
1000
В Госреестре РФ
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
9104
Модель (серия):
MSO5104
Производитель:
RIGOL
Страна производства:
Китай
Гарантия, мес.:
36
Тип:
смешанных сигналов (MSO)
Полоса пропускания, МГц:
100
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
16
Частота дискретизации на канал, МВыб/с:
8000
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
8566
Модель (серия):
DS1102Z-E
Производитель:
RIGOL
Страна производства:
Китай
Гарантия, мес.:
36
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
100
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
1000
Ранее просмотренные Вами
Добавить в избранное
Артикул (код товара):
23027
Модель (серия):
H11A
Производитель:
HoldPeak
Страна производства:
Китай
Гарантия, мес.:
12
Макс. напряжение (AC):
до 600 В
Макс. напряжение (DC):
до 600 В
Макс. ток (AC):
до 10 А
Макс. ток (DC):
до 10 А
Сопротивление:
да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
20879
Модель (серия):
DSO-2A10
Производитель:
Virtins Technology
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
140
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
1
Частота дискретизации на канал, МВыб/с:
100
Добавить в избранное
Артикул (код товара):
20927
Модель (серия):
7001
Производитель:
Victor
Страна производства:
Китай
Гарантия, мес.:
12
Макс. напряжение (AC):
до 500 В
Макс. напряжение (DC):
до 500 В
Макс. ток (AC):
нет
Макс. ток (DC):
до 250 мА
Сопротивление:
да
Добавить в избранное
Артикул (код товара):
20930
Модель (серия):
DM20
Производитель:
HANMATEK
Страна производства:
Китай
Гарантия, мес.:
12
Макс. напряжение (AC):
до 600 В
Макс. напряжение (DC):
до 600 В
Макс. ток (AC):
до 10 А
Макс. ток (DC):
до 10 А
Сопротивление:
да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
23984
Модель (серия):
BRT LB03
Производитель:
Brightwin
Страна производства:
Китай
Гарантия, мес.:
12
Кол-во каналов:
1
Габариты прибора:
90 х 70 х 28 мм
Рабочая температура:
0 - 50 °C
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
14839
Модель (серия):
A36.5001
Производитель:
Opto-Edu
Страна производства:
Китай
Гарантия, мес.:
12
Возм. регулировки вых. тока:
нет
Возм. регулировки вых. напряжения:
нет
Мин. геометрическое увеличение, крат:
20
Макс. геометрическое увеличение, крат:
500
Разреш. матрицы цифровой камеры, число Мпк:
5,0
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
18466
Модель (серия):

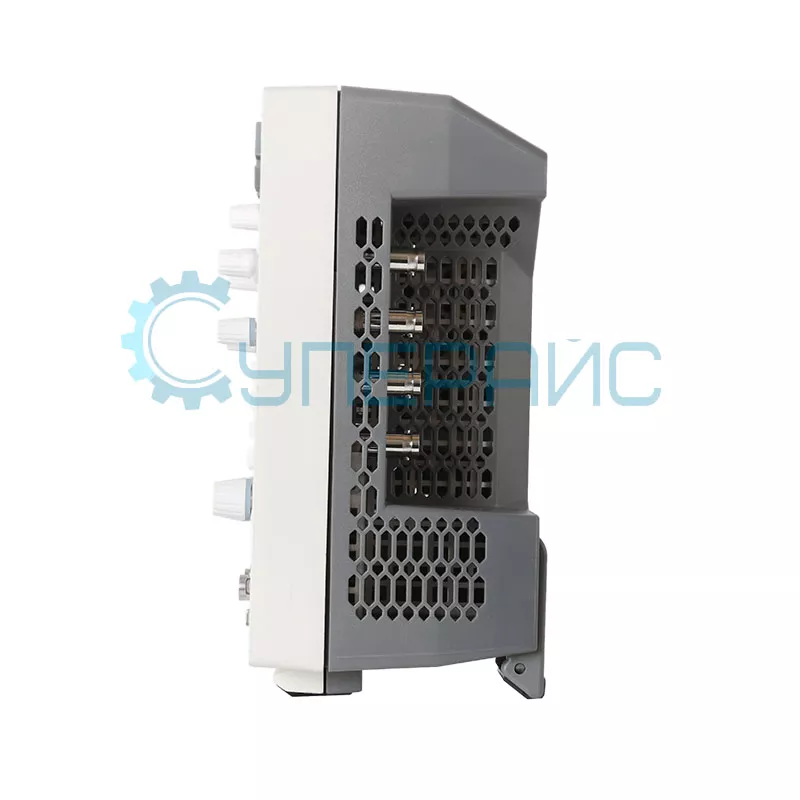

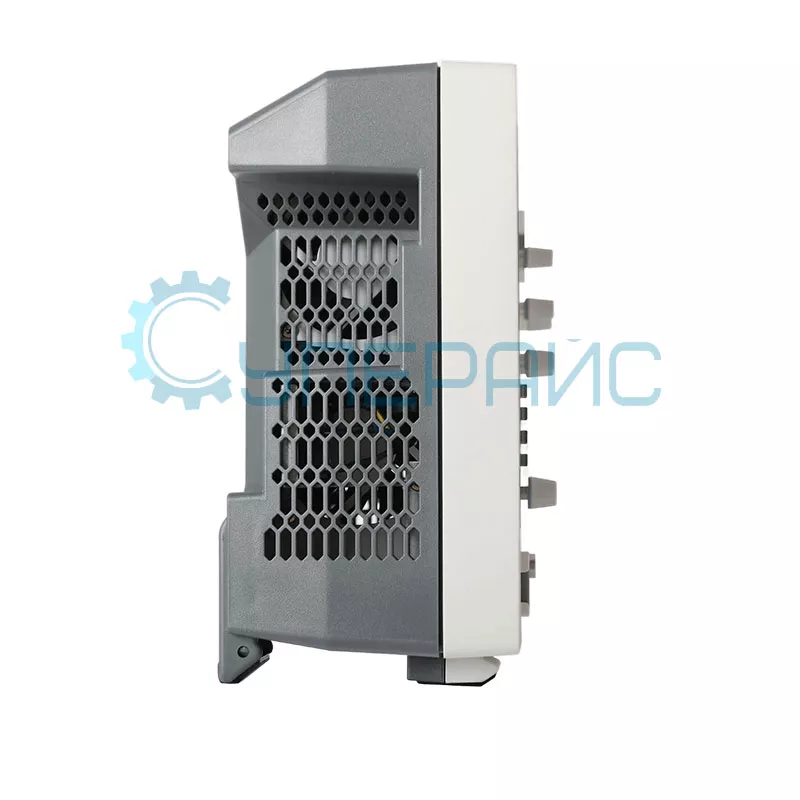

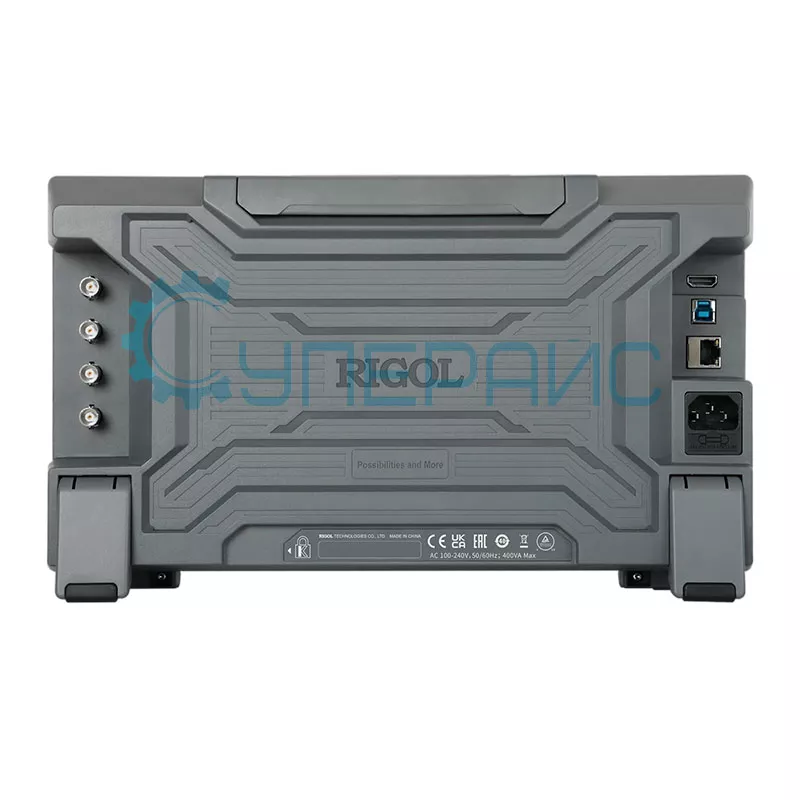

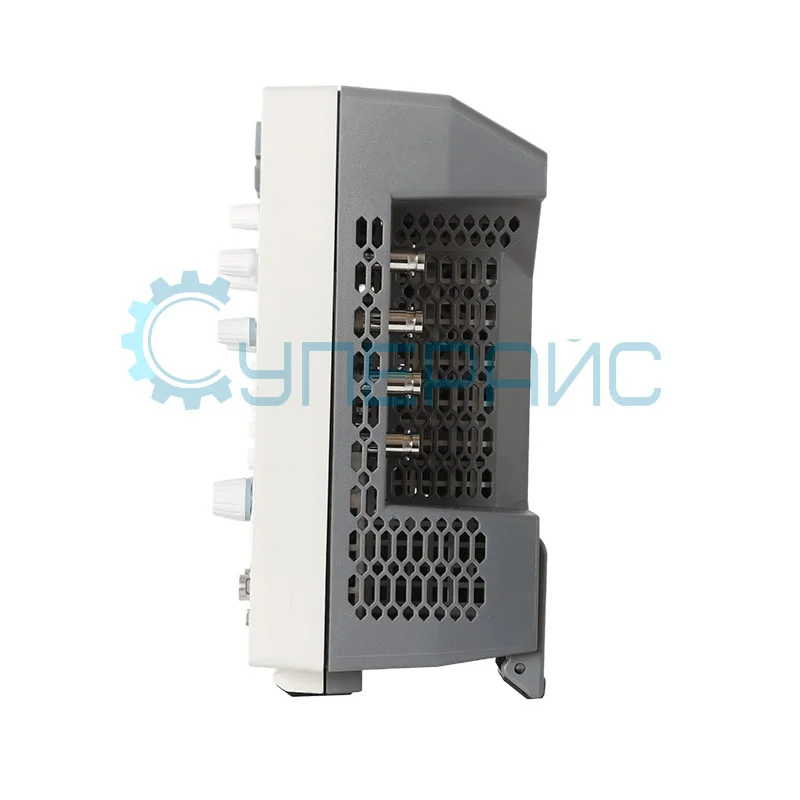

DHO1102
Производитель:
RIGOL
Страна производства:
Китай
Гарантия, мес.:
36
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
100
Кол-во аналоговых каналов:
2
Частота дискретизации на канал, МВыб/с:
2000
Время нарастания, нс:
≤3,5
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
19581
Модель (серия):
DM9-H
Производитель:
LEIPAN
Страна производства:
Китай
Гарантия, мес.:
12
Мин. геометрическое увеличение, крат:
1
Макс. геометрическое увеличение, крат:
1600
Разреш. матрицы цифровой камеры, число Мпк:
12,0
Материал оптики:
Оптическое стекло
Мин. рабочее расстояние, мм:
0
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
23949
Модель (серия):
ST650
Производитель:
SMART SENSOR
Страна производства:
Китай
Гарантия, мес.:
12
Мин. измеряемая температура, °C:
-50
Макс. измеряемая температура, °C:
680°С
Время отклика, с:
0,5
Сохранение результатов тестирования:
Да
Звуковая индикация:
Да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
21494
Модель (серия):
P100
Производитель:
Punctual Atom
Страна производства:
Китай
Гарантия, мес.:
12
Внутрисхемный программатор:
да
Габариты упаковки:
150 х 105 х 25 мм
Вес брутто, кг:
0.185
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
20729
Модель (серия):
Z06-1
Производитель:
LEYES
Страна производства:
Китай
Гарантия, мес.:
12
Конструкция:
Прямой
Мин. геометрическое увеличение, крат:
50
Макс. геометрическое увеличение, крат:
1000
Разреш. матрицы цифровой камеры, число Мпк:
2,0
Материал оптики:
Оптическое стекло
Добавить в избранное
Артикул (код товара):
24695
Модель (серия):
HT118A
Производитель:
Habotest
Страна производства:
Китай
Гарантия, мес.:
12
Макс. напряжение (AC):
до 750 В
Макс. напряжение (DC):
до 1000 В
Макс. ток (AC):
до 10 А
Макс. ток (DC):
до 10 А
Сопротивление:
да
Добавить в избранное
Артикул (код товара):
18770
Модель (серия):
UT60BT
Производитель:
UNI-T
Страна производства:
Китай
Гарантия, мес.:
12
Макс. напряжение (AC):
до 1000 В
Макс. напряжение (DC):
до 1000 В
Макс. ток (AC):
до 10 А
Макс. ток (DC):
до 10 А
Емкость :
да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
16897
Модель (серия):
HDG3022B
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
2
Частота дискретизации на канал, МВыб/с:
250
Глубина памяти на канал:
64 Мб
Вертикальное разреш. (по амплитуде):
16 бит
НДС 22%
Добавить в избранное
Артикул (код товара):
23068
Модель (серия):
UT890C
Производитель:
UNI-T
Страна производства:
Китай
Гарантия, мес.:
12
Макс. напряжение (AC):
до 750 В
Макс. напряжение (DC):
до 1000 В
Макс. ток (AC):
до 20 А
Макс. ток (DC):
до 20 А
Сопротивление:
да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
26484
Модель (серия):
269S
Производитель:
Andonstar
Страна производства:
Китай
Гарантия, мес.:
12
Конструкция:
Прямой
Тип:
Биологический
Мин. геометрическое увеличение, крат:
5000
Макс. геометрическое увеличение, крат:
20
Разреш. матрицы цифровой камеры, число Мпк:
24,0
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
18004
Модель (серия):
T48
Производитель:
XGecu
Страна производства:
Китай
Гарантия, мес.:
12
Внутрисхемный программатор:
да
Габариты прибора:
100 х 65 х 28 мм
Габариты упаковки:
190 х 12 х 115 мм
Вес брутто, кг:
0.501
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Артикул (код товара):
6429
Модель (серия):
TL866II Plus
Производитель:
XGecu
Страна производства:
Китай
Гарантия, мес.:
12
Внутрисхемный программатор:
да
Габариты прибора:
100 х 60 х 25 мм
Вес нетто, кг:
0.3
Благодарственные письма
