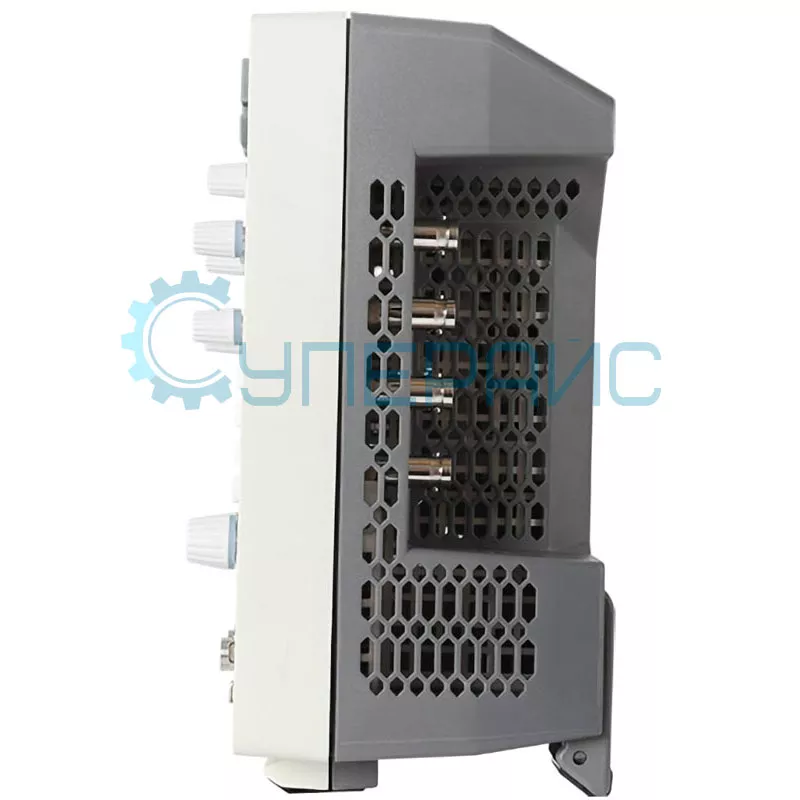

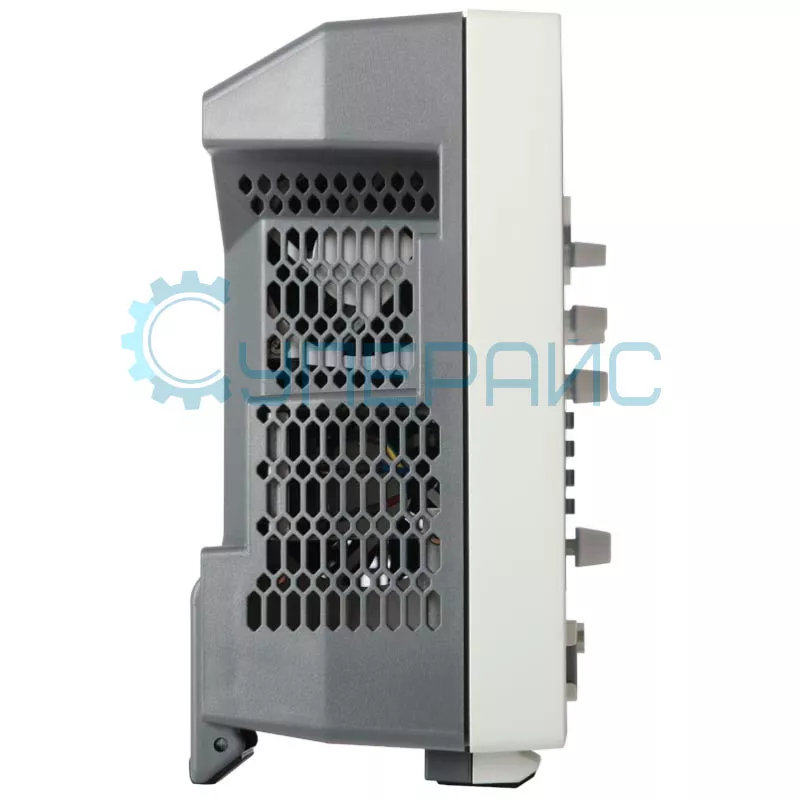

Настольный осциллограф RIGOL DHO1204 (4 канала х 200 МГц)
184 150 ₽
184 150 ₽
включая НДС: 22%
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 2 шт.
Артикул (код товара)
18482
Модель (серия)
DHO1204
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
36
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики RIGOL DHO1204
Общие данные
Артикул (код товара)
18482
Производитель (бренд)
Модель (серия)
DHO1204
Страна производства
Китай
Гарантия, мес.
36
Основные характеристики
Глубина памяти на канал
Кол-во аналоговых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Максимальное входное напряжение
300 В (СКЗ) CAT I
Входные параметры
Развязка входа
DC, AC, GND
Входное сопротивление
1 МОм
Входная ёмкость
19 пФ ± 3 пФ
Максимальное входное напряжение
300 В (СКЗ) CAT I
Коэффициенты пробников
0,001X – 5000X
Канальная изоляция
≥ 100:1
Вертикальная система
Время нарастания, нс
Разреш. по вертикали (разрядность АЦП)
Вертикальная чувствительность
500 мкВ/дел – 10 В/дел
Точность усиления постоянного тока
± 2 %
Точность вертикального смещения
± 0,1 дел ± 2 мВ ± 1,5 % смещения (< 200 мВ/дел); ± 0,1 дел ± 2 мВ ± 1,0% смещения (≥ 200 мВ/дел)
Система синхронизации
Базовые типы триггера
Edge
Расширенные типы триггера
Runt, Window, Timeout, Nth Edge, Slope, Duration, Setup/Hold, Delay, Pattern
Протокольный триггер
RS232/UART, I²C, SPI, CAN, LIN
Источник триггера
CH1–CH4
Чувствительность триггера по фронту
0,5 дел, ≥ 10 мВ/дел
Диапазон удержания триггера
8 нс – 10 с
Горизонтальная система
Горизонтальная развёртка
2 нс/дел – 1000 с/дел
Точность временной базы
±1,5 ppm
Дрейф временной базы
±1 ppm/год
Режимы развёртки
YT, XY, SCAN, ROLL
Система измерения
Автоматические измерения
Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vavg, VRMS, Period, Frequency, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Overshoot, Preshoot, Area, Period Area, Delay, Phase, +Slew Rate, -Slew Rate
Курсорные измерения
ΔV, ΔT, 1/ΔT
Математические операции
+, -, ×, /, FFT, AND, OR, XOR, NOT, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, AX+B, LowPass, HighPass, BandPass, BandStop
Частотомер
3/6 разрядов
Встроенные функции и опции
Возм. сохранения осциллограмм
Встроенные опции
Мультиметр
Частотомер
Анализатор протоколов
Частотомер
Анализатор протоколов
Декодирование сигналов шин
RS232
UART
I²C
SPI
LIN
CAN
Parallel
UART
I²C
SPI
LIN
CAN
Parallel
Общие характеристики

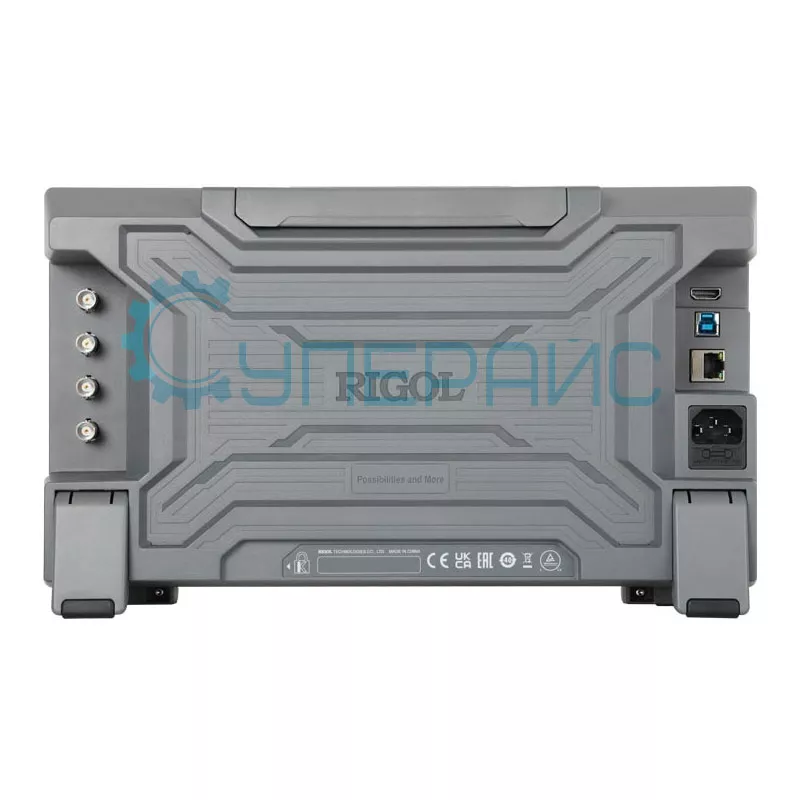

ИПД (Interfaces / Inputs and Outputs)
USB
LAN
HDMI
AUX (TrigOut/PassFail)
LAN
HDMI
AUX (TrigOut/PassFail)
Применение
Проектирование, отладка и ремонт электронных устройств
Телекоммуникации
Обучение и научные исследования
Телекоммуникации
Обучение и научные исследования
Разреш. дисплея, пиксель
Комплектация
Комплектация
щупы для осциллографа - 4 шт
кабель питания - 1 шт
USB кабель - 1 шт
кабель питания - 1 шт
USB кабель - 1 шт
Габариты и вес
Габариты прибора
358,14 х 214,72 х 120,62 мм
Габариты упаковки
460 х 330 х 235 мм
Вес нетто, кг
3,8
Вес брутто, кг
5,3
Описание RIGOL DHO1204
Обзорная таблица осциллографов RIGOL DHO1000
| Характеристики | DHO1072 | DHO1074 | DHO1102 | DHO1104 | DHO1202 | DHO1204 |
| Полоса пропускания | 70 МГц | 70 МГц | 100 МГц | 100 МГц | 200 МГц | 200 МГц |
| Количество каналов | 2+EXT | 4+EXT | 2+EXT | 4 | 2 | 4 |
| Частота дискретизации | 2 ГВыб/с (1 ГВыб/с на канал) | 2 ГВыб/с (1 ГВыб/с на канал) | 2 ГВыб/с (1 ГВыб/с на канал) | |||
| Глубина памяти | 50 Мб (25 Мб на канал) | 50 Мб (25 Мб на канал) | 50 Мб (25 Мб на канал) | |||
| Вертикальное разрешение | 12 бит | |||||
| Вертикальная развёртка | 500 мкВ/дел - 10 В/дел | |||||
| Время нарастания | ≤ 5 нс | ≤ 5 нс | ≤ 3,5 нс | ≤ 3,5 нс | ≤ 1,75 нс | ≤ 1,75 нс |
| Тип дисплея | 10,1 дюймов, 1280 x 800 | |||||
| Интерфейс передачи данных | USB, LAN, HDMI, AUX | |||||
| Декодирование сигналов шин | Parallel, RS232/UART, I²C, SPI, CAN, LIN | |||||

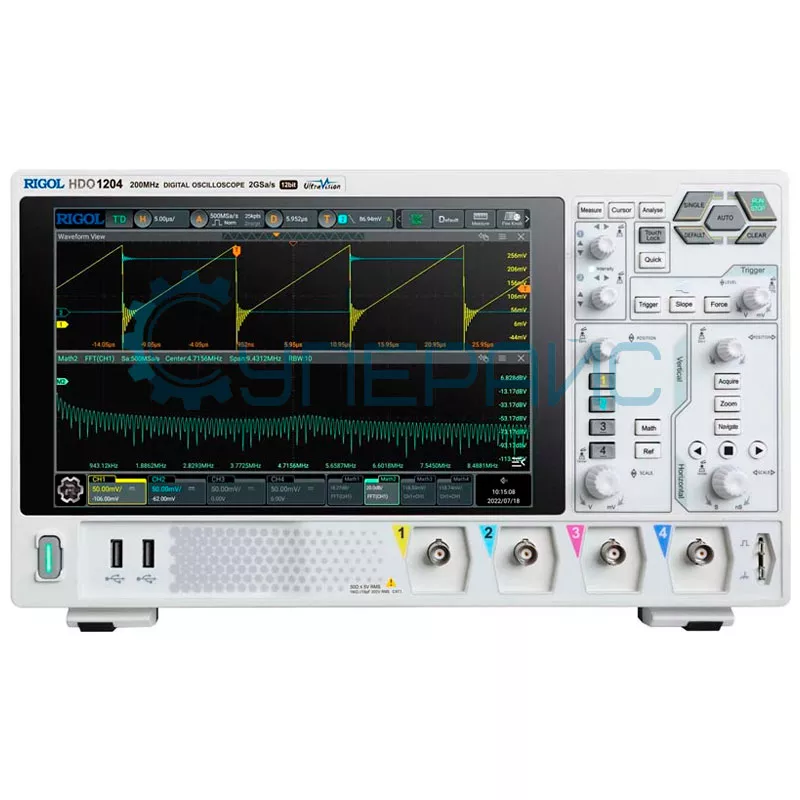

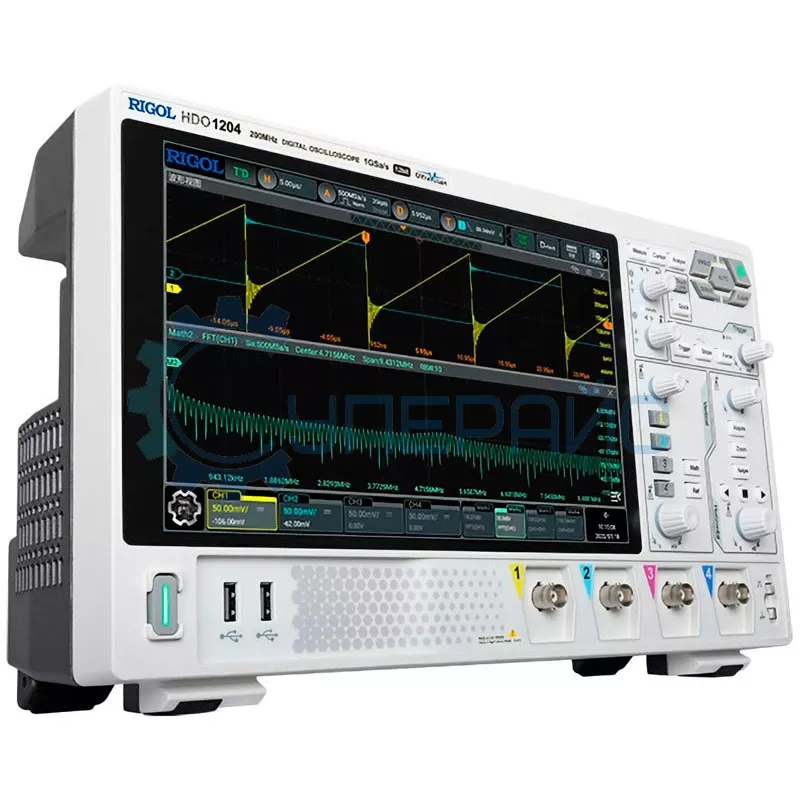

Универсальный осциллограф RIGOL DHO1204 (4 канала х 200 МГц)
Цифровой осциллограф RIGOL DHO1204 спроектирован как профессиональное измерительное устройство для работы с электрическими сигналами. В конструкции этого многофункционального аппарата реализовано 4 канала, которые используются для подключения того или иного оборудования. Предложенная компоновка делает возможным проведение сложных электронных разработок, а также научных экспериментов.
Преимуществом модели выступает полоса пропускания 200 МГц, которая обуславливает:
- измерение высокочастотных сигналов;
- работу с современными схемами;
- детальное отображение формы сигнала;
- снижение искажений и минимизацию артефактов.
Частота дискретизации разнится от 2 ГВыб/с до 500 МВыб / с в зависимости от числа задействованных каналов. Глубина памяти может составлять 50, 25 или 12,5 Мб в одноканальном, двухканальном или четырёхканальном режиме соответственно. Прибор выступает также гибким инструментом для ситуаций, когда нужен осциллограф для отладки и ремонта электроники. Для соединения с внешними устройствами предусмотрен интерфейс в виде разъёмов USB, HDMI, LAN. Также реализован разъём AUX.
При помощи осциллографа RIGOL DHO1204 можно производить ремонт следующих электронных устройств:
- компьютеры и ноутбуки;
- мобильные телефоны и смартфоны;
- блоки питания и зарядные устройства;
- аудио- и видеотехника (телевизоры, усилители, колонки);
- автомобильная электроника (ECU, датчики);
- промышленное оборудование и автоматика;
- медицинская техника;
- измерительное оборудование.
