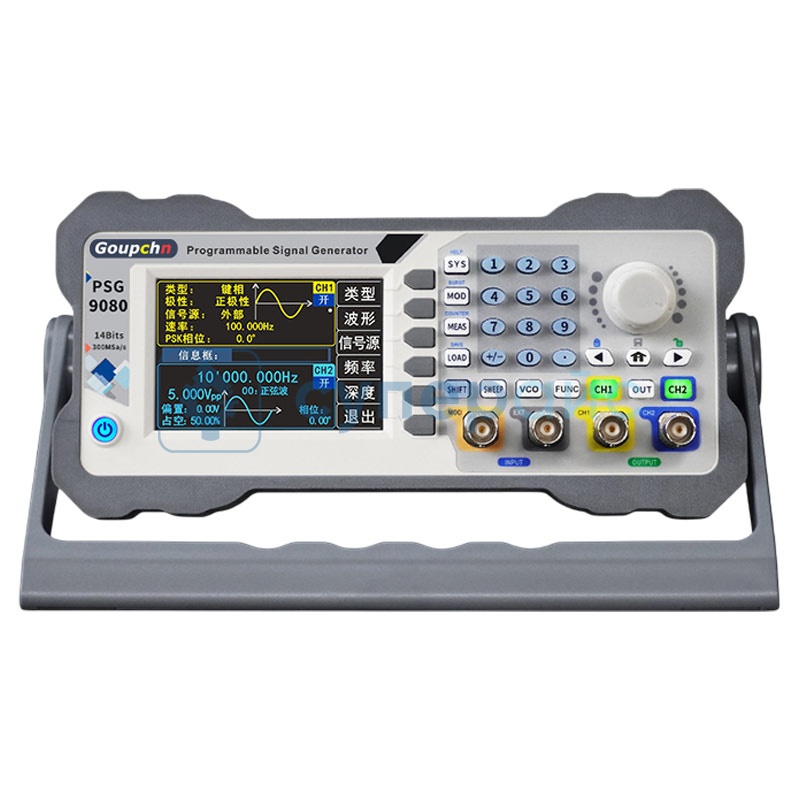

Двухканальный генератор сигналов Goupchn PSG9080
Артикул (код товара): 40734
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
36 729 ₽
36 729 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 4 шт.
Артикул (код товара)
40734
Модель (серия)
PSG9080
Производитель (бренд)
Страна производства
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Goupchn PSG9080
Общие данные
Артикул (код товара)
40734
Производитель (бренд)
Модель (серия)
PSG9080
Страна производства
Гарантия, мес.
12
Основные характеристики
Амплитуда, Vp-p
Вертикальное разреш. (по амплитуде)
Глубина памяти на канал
Категория по частотному диапазону
Кол-во каналов
Макс. частота
80 МГц
Мин. частота
1 нГц
Тип
функциональный генератор сигналов специальных форм
функциональный генератор сигналов произвольных форм
функциональный генератор сигналов стандартных форм
генератор импульсов
генератор шума
функциональный генератор сигналов произвольных форм
функциональный генератор сигналов стандартных форм
генератор импульсов
генератор шума
Точность, %
Частота дискретизации на канал, МВыб/с
Точность, %
Формы сигналов и функции генерации
Виды модуляции
PSK (ФМн)
ШИМ
АМ
ФМ
ШИМ
АМ
ФМ
Генератор качающейся частоты (ГКЧ)
Линейная развертка
Логарифмическая развертка
Логарифмическая развертка
Генерируемые формы сигналов
Синусоидальный сигнал
Меандр и прямоугольный сигналы
Импульсный сигнал
Пилообразный и треугольный сигналы
Меандр и прямоугольный сигналы
Импульсный сигнал
Пилообразный и треугольный сигналы
Общие характеристики
Вид
Настольный (стационарный)
Диагональ встр. дисплея (размер), дюйм
ИПД (Interfaces / Inputs and Outputs)
USB
TTL
TTL
Описание Goupchn PSG9080
Технические характеристики Goupchn PSG9080
| Количество каналов | 2 |
| Длина волны | 8192 точек / канал |
| Частота дискретизации | 300 MSa/S |
| Поддерживаемые стандартные формы сигналов |
синусоидальный прямоугольный (меандр) треугольный импульсный (с регулируемой скважностью и шириной импульса) пилообразный (восходящий и нисходящий) CMOS постоянный ток (DC) |
| Поддерживаемые специальные формы сигналов |
полуволновой полноволновой ступенчатый (прямой и обратный) экспоненциальный (нарастающий и спадающий) лоренца многотональный шумовой трапецеидальный sinc-импульс амплитудно-модулированный (AM) частотно-модулированный (FM) пользовательские: 99 программируемых форм |
| Частотные характеристики |
синусоидальный сигнал: 1 нГц ~ 80 МГц прямоугольный сигнал: 1 нГц ~ 30 МГц треугольный сигнал: 1 нГц ~ 50 МГц импульсный сигнал: 1 нГц ~ 30 МГц TTL цифровой сигнал: 1 нГц ~ 20 МГц произвольный сигнал: 1 нГц ~ 50 МГц |
| Минимальное разрешение частоты | 1 нГц |
| Точность частоты | ± 5 ppm (0 - 50 °C) |
| Стабильность частоты | ± 3 ppm в год |
| Параметры импульсов |
ширина импульса: 5 нс - 4 с период импульса: 10 нс - 40 с |
| Коэффициент гармоник (синус) | ≤ 0,5 % (при 1 кГц, 5 Вpp) |
| Характеристики прямоугольного сигнала |
время нарастания/спада: ≤ 10 нс выбросы: ≤ 10 % асимметрия фронтов: ≤ 0,1 % |
| Характеристики пилообразного и треугольного сигналов |
линейность: ≤ 1 % (< 1 МГц) асимметрия: ≤ 1 % (< 1 МГц) |
| Параметры импульсных сигналов |
диапазон периодов: 5 нс - 4 с диапазон длительностей: 10 нс - 40 с регулировка скважности: 0,01 - 99,99 % время нарастания/спада: ≤ 10 нс выбросы: ≤ 10 % |
| Характеристики произвольных сигналов |
длина волны: 8192 точек (8K) разрешение по амплитуде: 14 бит время нарастания/спада: ≤ 10 нс выбросы: ≤ 10 % количество сохраняемых форм: 99 |
| Выходные параметры амплитуды | |
| Диапазон амплитуды |
< 1 МГц: 2 мВpp ~ 25 Вpp 1 МГц ≤ f < 11 МГц: 2 мВpp ~ 10 Вpp 11 МГц ≤ f < 60 МГц: 2 мВpp ~ 5 Вpp 60 МГц ≤ f < 80 МГц: 2 мВpp ~ 3,6 Вpp |
| Разрешение амплитуды | 1 мВpp |
| Стабильность амплитуды | ± 1 % ± 1 мВpp (при 1 кГц, > 10 мВpp) |
| Неравномерность АЧХ |
< 10 МГц: ± 1 % (0,1 дБ) 10 - 50 МГц: ± 2 % (0,2 дБ) 50 - 70 МГц: ± 10 % (0,9 дБ) 70 - 80 МГц: ± 20 % (1,9 дБ) |
| Параметры смещения | |
| Диапазон смещения | -9.99 В ~ +15 В |
| Разрешение смещения | 0,01 В |
| Фазовые характеристики | |
| Диапазон регулировки фазы | 0 ~ 359,9° |
| Разрешение фазы | 0,01° |
| Выходные характеристики | |
| Выходное сопротивление | 50 Ом ± 10 % |
| Защита от КЗ | работа при КЗ до 60 секунд |
| Функции модуляции | |
| Поддерживаемые типы модуляции |
амплитудная (AM) частотная (FM) фазовая (PM) амплитудная манипуляция (ASK) частотная манипуляция (FSK) фазовая манипуляция (PSK) широтно-импульсная (PWM) |
| Амплитудная модуляция (AM) |
несущая: синусоида, прямоугольник, пила, произвольная (кроме DC) bсточник модуляции: внутренний/внешний vодулирующий сигнал: синусоида, прямоугольник, пила, шум, произвольная uлубина модуляции: 0 - 200 % xастота модуляции: 1 мГц - 1 МГц |
| Частотная модуляция (FM) |
несущая: синусоида, прямоугольник, пила, произвольная (кроме DC) источник модуляции: внутренний/внешний модулирующий сигнал: синусоида, прямоугольник, пила, шум, произвольная частота модуляции: 1 мГц - 1 МГц девиация частоты 0,1 Гц - 10 кГц |
| Фазовая модуляция (PM) |
несущая: синусоида, прямоугольник, пила, произвольная (кроме DC) источник модуляции: внутренний/внешний модулирующий сигнал: синусоида, прямоугольник, пила, шум, произвольная фазовое отклонение: 0° - 360° частота модуляции: 1 мГц - 1 МГц |
| Амплитудная манипуляция (ASK) |
несущая: синусоида, прямоугольник, пила, произвольная (кроме DC) источник модуляции: внутренний/внешний полярность: положительная и отрицательная скорость модуляции: 1 мГц - 1 МГц глубина модуляции: 0 - 200 % |
| Частотная манипуляция (FSK) |
несущая: синусоида, прямоугольник, пила, произвольная (кроме DC) источник модуляции: внутренний/внешний модулирующий сигнал: импульсный (50% скважность) полярность: положительная и отрицательная скорость модуляции: 1 мГц - 1 МГц смена частоты: 0,1 Гц - 80 МГц |
| Фазовая манипуляция (PSK) |
несущая: синусоида, прямоугольник, пила, произвольная (кроме DC) источник модуляции: внутренний/внешний полярность: положительная и отрицательная скорость модуляции: 1 мГц - 1 МГц фазовый сдвиг: 0° - 360° |
| Широтно-импульсная модуляция (PWM) |
несущий сигнал: импульсный инверсия сигнала: нормальный и инвертированный режим период импульса: 0,02 мкс - 40 с длительность импульса: 0,020 мкс - 4 с |
| Режим пакетной генерации (BURST) |
состояние покоя: нулевое, положительный максимум, отрицательный максимум режим работы: одиночный, автоматический источник триггера: ручной, от канала CH2, внешний (AC), внешний (DC) количество импульсов: 1 - 1 048 575 |
| Измерительные и счетные функции | |
| Режимы измерения |
частота длительность положительного/отрицательного импульса период скважность |
| Параметры измерения |
режим связи: DC/AC время измерения: 0,001 с - 10 с режим измерения: низкочастотный/высокочастотный диапазон частот: 1 Гц - 100 МГц диапазон входных сигналов: 2 Вpp - 20 Вpp измерение периода: 10 нс - 4 с измерение ширины импульса: до 4 с диапазон измерения скважности 0,01 - 99,99 % |
| Режим счета |
диапазон счета: 0 - 4 294 967 295 режим связи: DC/AC метод счета: ручной |
| Характеристики внешней модуляции |
диапазон входного сигнала: 0 - 3 Вpp частотный диапазон: DC - 200 кГц |
| Характеристики сканирования | |
| Канал сканирования | CH1 или CH2 |
| Несущий сигнал | синусоида, прямоугольник, пила, произвольная (кроме DC) |
| Тип сканирования | по частоте, по амплитуде, по скважности |
| Режим сканирования | линейный, логарифмический |
| Направление сканирования | возрастание, убывание, возвратно-поступательное |
| Время сканирования | 0,015 с - 640 с |
| Характеристики управления напряжением | |
| Канал управления | CH1 или CH2 |
| Несущий сигнал | синусоида, прямоугольник, пила, произвольная (кроме DC) |
| Функции управления | частота, амплитуда, скважность |
| Режим сканирования | линейный, логарифмический |
| Начальная/конечная частота | соответствует предельным значениям несущей |
| Диапазон управляющего напряжения | 0 - 5 В (начало и конец настраиваются) |
| Программируемые функции | |
| Режимы программирования | отладка, стандартный |
| Программное пространство | P00 - P19 (20 ячеек) |
| Диапазон номеров программ | 00 - 99 |
| Время программирования | 0 - 99 с на программу |
| Особенности | |
| Количество сохранённых настроек | 100 групп |
| Несколько вариантов запуска |
ручной запуск внутренняя синхронизация внешний запуск (AC/DC) |
| Генерация с управлением напряжением (VCO) | есть |
| Встроенный частотомер и счетчик | есть |
| Многоканальная синхронизация | есть |
| Общие характеристики | |

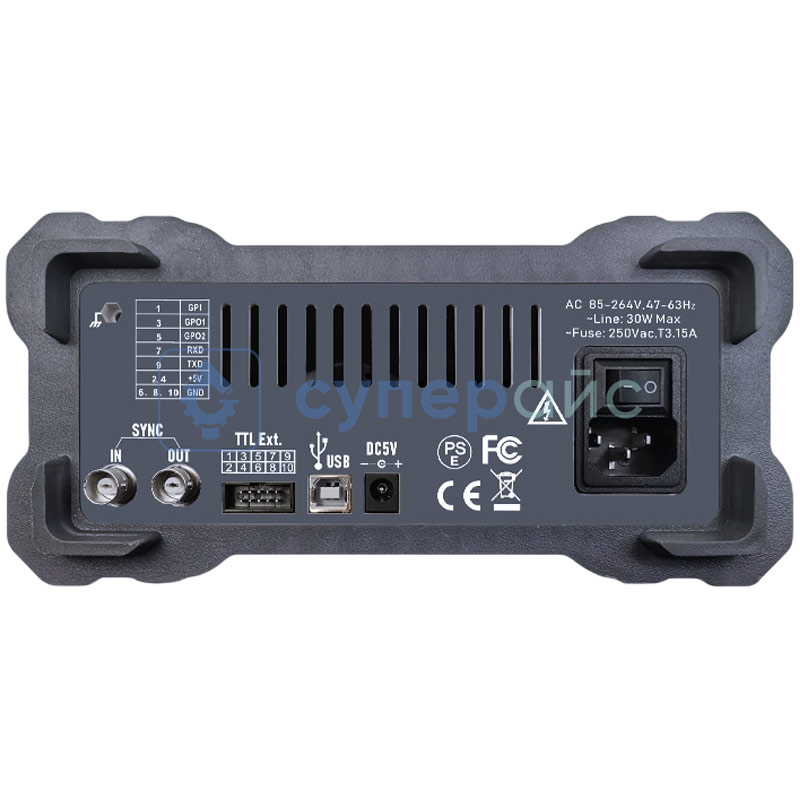

| Дисплей | 3,5-дюймовый TFT цветной ЖК-дисплей, 320 х 480 пикселей, 64K цветов |
| Интерфейс связи | USB-to-serial / TTL-уровень (для разработки) |
| Скорость передачи | 115 200 бит/с |
| Протокол связи | командная строка (открытый протокол) |
| Источник питания |
напряжение питания: 85 - 264 В, 47 - 63 Гц потребляемая мощность: < 30 Вт предохранитель: 250 В AC, T3,15 A |
| Температурный диапазон | 0 - 40 °C |
| Влажность | < 80 % |
| Габариты изделия | 247 х 243 х 102 мм |
| Вес | 950 г |
| Комплектация |
генератор сигнала Goupchn PSG9080 - 1 шт кабель питания - 1 шт прямой кабель Q9-Q9 - 1 шт USB-кабель для передачи данных - 1 шт зажимные кабели Q9 - 2 шт руководство пользователя - 1 шт |
