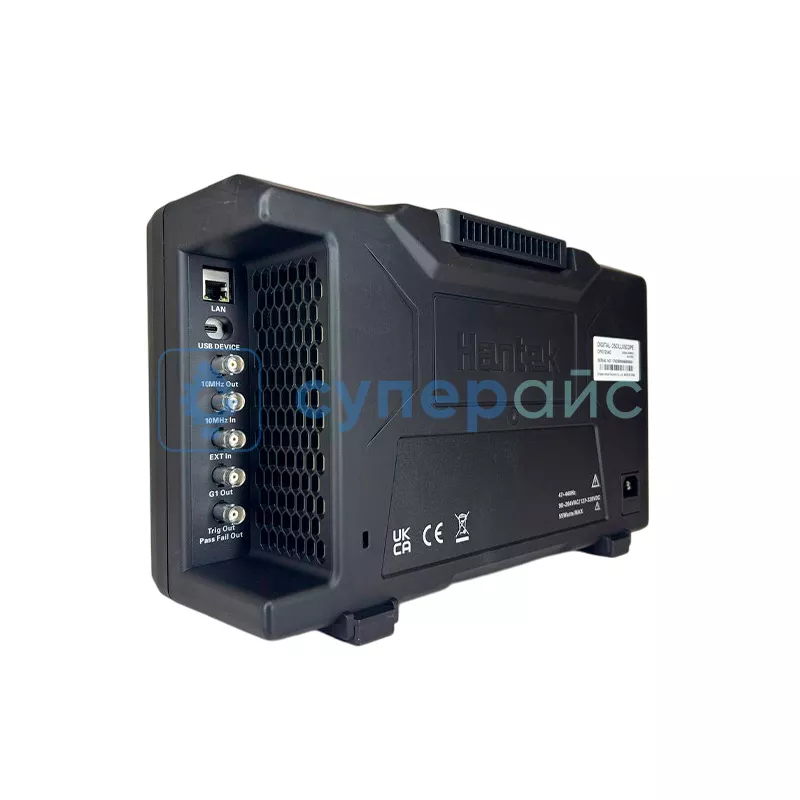

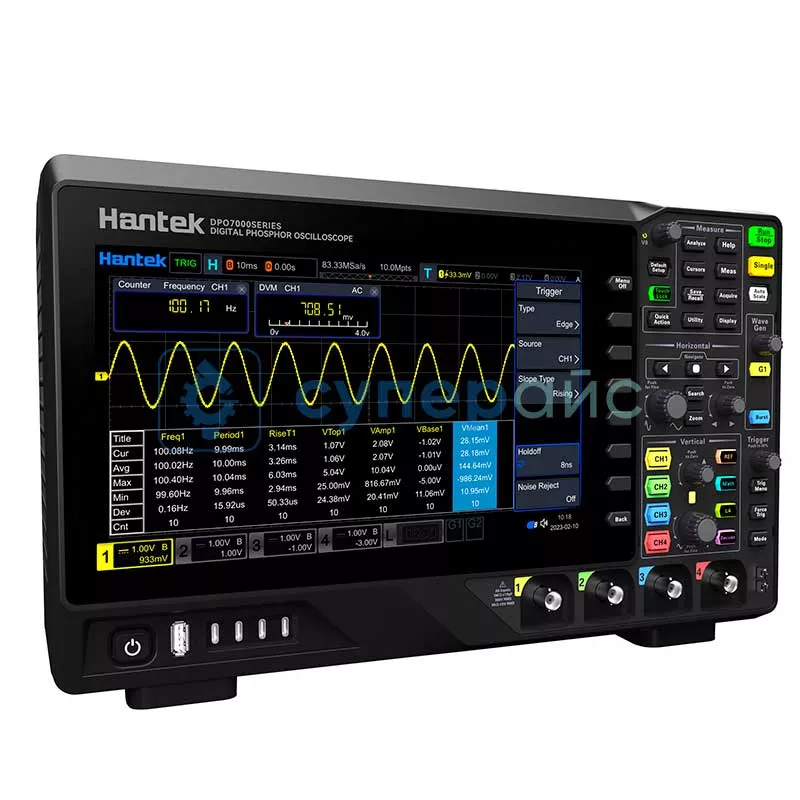

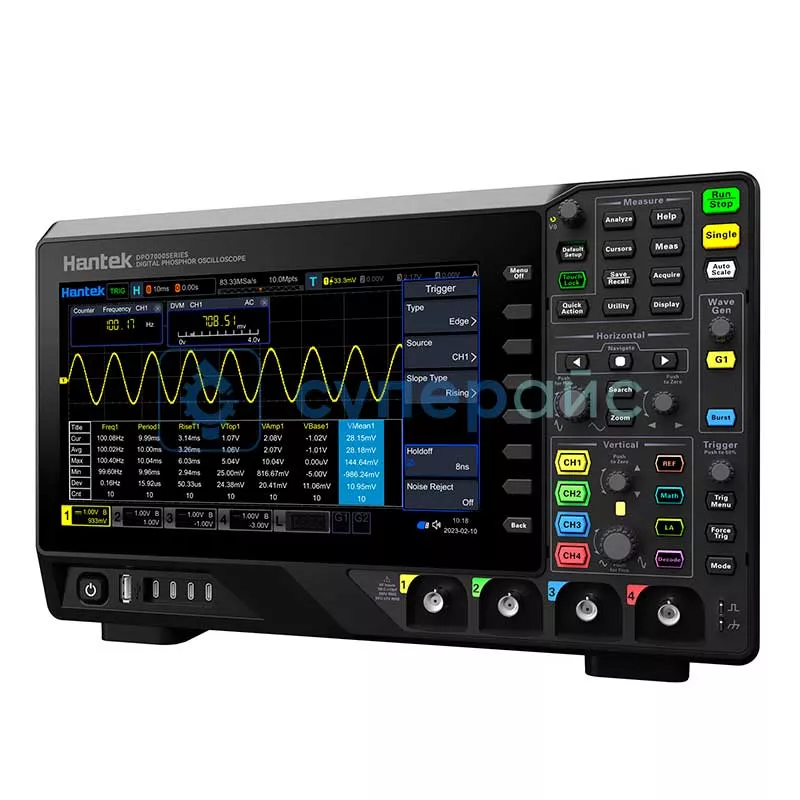

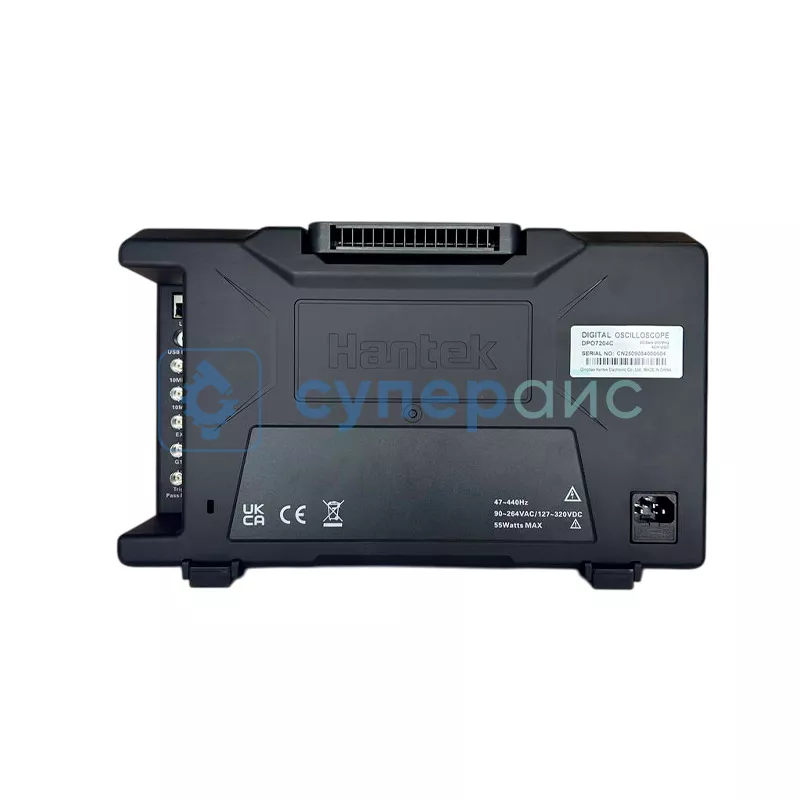

Настольный осциллограф Hantek DPO7204C (4 канала, 200 МГц)
-25%
162 230 ₽
Ваша скидка
Ваша экономия
-25%
40 558 руб.
121 672 ₽
121 672 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 2 шт.
Склад в Гуанчжоу: 2 шт.
Артикул (код товара)
19942
Модель (серия)
DPO7204C
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
18
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Hantek DPO7204C
Общие данные
Артикул (код товара)
19942
Производитель (бренд)
Модель (серия)
DPO7204C
Страна производства
Китай
Гарантия, мес.
18
Основные характеристики
Глубина памяти на канал
Кол-во аналоговых каналов
Кол-во цифровых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Максимальное входное напряжение
1 МОм: 300 В RMS, 400 В пик; 50 Ом: 5 В RMS
Входные параметры
Развязка входа
DC, AC, GND
Входное сопротивление
1 МОм ± 1 %, 50 Ом ± 1 %
Входная ёмкость
19 пФ ± 3 пФ
Количество триггерных входов
1 (EXT)
Вертикальная система
Время нарастания, нс
Разреш. по вертикали (разрядность АЦП)
Вертикальная чувствительность
500 мкВ/дел – 10 В/дел (1 МОм); 500 мкВ/дел – 1 В/дел (50 Ом)
Ограничение полосы
20 МГц
Система синхронизации
Базовые типы триггера
Edge
Расширенные типы триггера
Runt, Window, Timeout, Nth Edge, Slope, Duration, Setup/Hold, Delay, Pattern
Протокольный триггер
UART, I2C, SPI, LIN, CAN
Горизонтальная система
Горизонтальная развёртка
2 нс/дел – 1 кс/дел
Точность временной базы
± 1 ppm
Дрейф временной базы
± 1 ppm/год
Режимы развёртки
YT
Система измерения
Автоматические измерения
41 вид измерения
Математические операции
+, -, ×, /, FFT, AND, OR, XOR, NOT, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, LowPass, HighPass, BandPass, BandStop
Встроенные функции и опции
Возм. сохранения осциллограмм
Встроенные опции
Логический анализатор
Анализатор спектра сигнала с помощью БПФ
Частотомер
Анализатор спектра сигнала с помощью БПФ
Частотомер
Декодирование сигналов шин
UART
I²C
SPI
LIN
CAN
I²C
SPI
LIN
CAN
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB
RS-232
RS-485
HDMI
RS-232
RS-485
HDMI
Применение
Проектирование, отладка и ремонт электронных устройств
Обучение и научные исследования
Обучение и научные исследования
Разреш. дисплея, пиксель
Комплектация
Комплектация
пробник – 4 шт
USB-кабель - 1 шт
сетевой кабель - 1 шт
USB-кабель - 1 шт
сетевой кабель - 1 шт
Габариты и вес
Габариты упаковки
372 x 138 x 231,5 мм
Вес нетто, кг
4,05
Описание Hantek DPO7204C
Обзорная таблица осциллографов Hantek DPO серии C
| Характеристики | DPO7352C | DPO7202C | DPO7204C | DPO7504C | DPO7502C | DPO7354C | DPO7102C |
| Полоса пропускания | 350 МГц | 200 МГц | 200 МГц | 500 МГц | 500 МГц | 350 МГц | 100 МГц |
| Количество аналоговых каналов | 2 | 2 | 4 | 4 | 2 | 4 | 2 |
| Частота дискретизации | 2 Гвыб/с | ||||||
| Глубина памяти | 2 Гб | ||||||
| Входное сопротивление и ёмкость |
1 МОм ±1% 50 Ом ±1% 21 пФ ±3 пФ |
1 МОм ±1% 50 Ом ±1% 19 пФ ±3 пФ |
1 МОм ±1% 50 Ом ±1% 19 пФ ±3 пФ |
1 МОм ±1% 50 Ом ±1% 19 пФ ±3 пФ |
1 МОм ±1% 50 Ом ±1% 21 пФ ±3 пФ |
1 МОм ±1% 50 Ом ±1% 21 пФ ±3 пФ |
|
| Скорость захвата осциллограмм | 500 000 осциллограмм/с | ||||||
| Вертикальное разрешение | 8 бит | ||||||
Осциллограф Hantek DPO7204C
Осциллограф настольный Hantek DPO7204C представляет собой измерительный инструмент для изучения электрических процессов. Прибор может использоваться в ремонтных сервисах, испытательных центрах, на производстве. Ниже отвечаем на вопросы об этой модели.
Каковы базовые технические параметры устройства?
Полоса пропускания прибора составляет 200 МГц. Аппарат оборудован четырьмя аналоговыми входами, 16 цифровыми линиями и внешним каналом синхронизации. Набор каналов обуславливает быструю проверку многоканальных устройств.
Преимущества конструкции:
- одновременная фиксация входа и выхода каскада;
- анализ взаимодействия сигналов в разных точках схемы;
- работа с цифровыми интерфейсами, требующими множества линий;
- сокращение времени тестирования сложной аппаратуры.
Как организован пользовательский интерфейс?
Корпус содержит кнопки и регуляторы для оперативной корректировки режимов работы. Мультисенсорный дисплей помогает управлять настройками касаниями пальцев.
Какие опции обработки сигналов предусмотрены?
Этот осциллограф 200 МГц располагает функционалом запуска по различным событиям: фронту, длительности импульса и другим. Встроенные математические операции помогают вычислять производные величины.
Области применения такой техники:
- диагностика неисправностей в радиоаппаратуре;
- входной контроль электронных компонентов;
- образовательный процесс.
Документация и ПО Hantek DPO7204C
Название
Язык
Версия
Размер и тип
Руководство пользователя для осциллографов Hantek серии DPO7000
Язык:
Русский
Размер и тип:
603 КБ,
pdf
Руководство пользователя для осциллографа Hantek серии DPO7000
Язык:
Китайский
Размер и тип:
3,27 МБ,
PDF
Краткое руководство пользователя для осциллографов Hantek серии DPO7000
Язык:
Английский
Размер и тип:
416 КБ,
PDF
