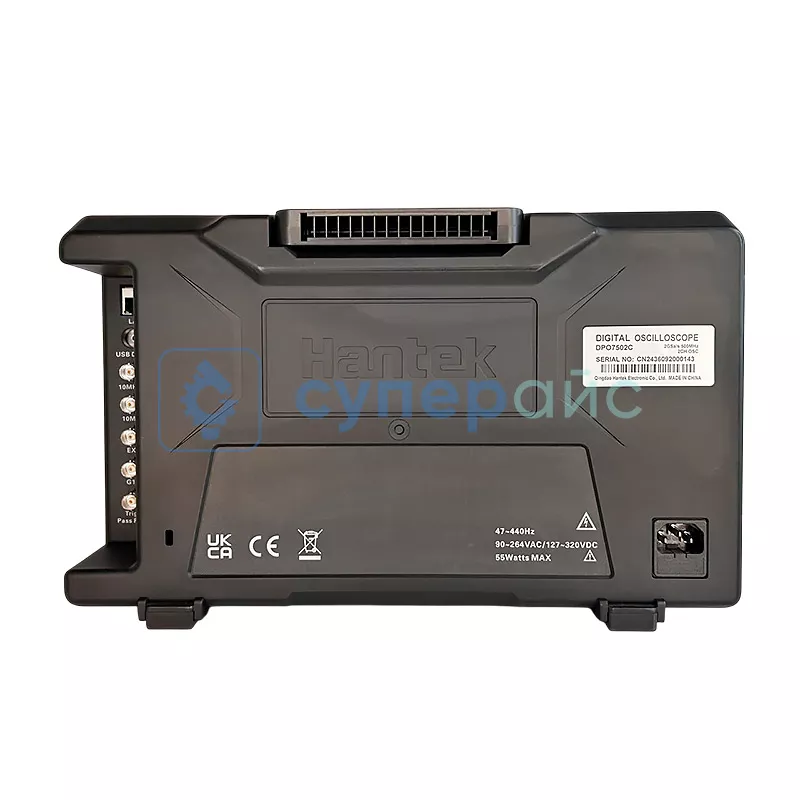

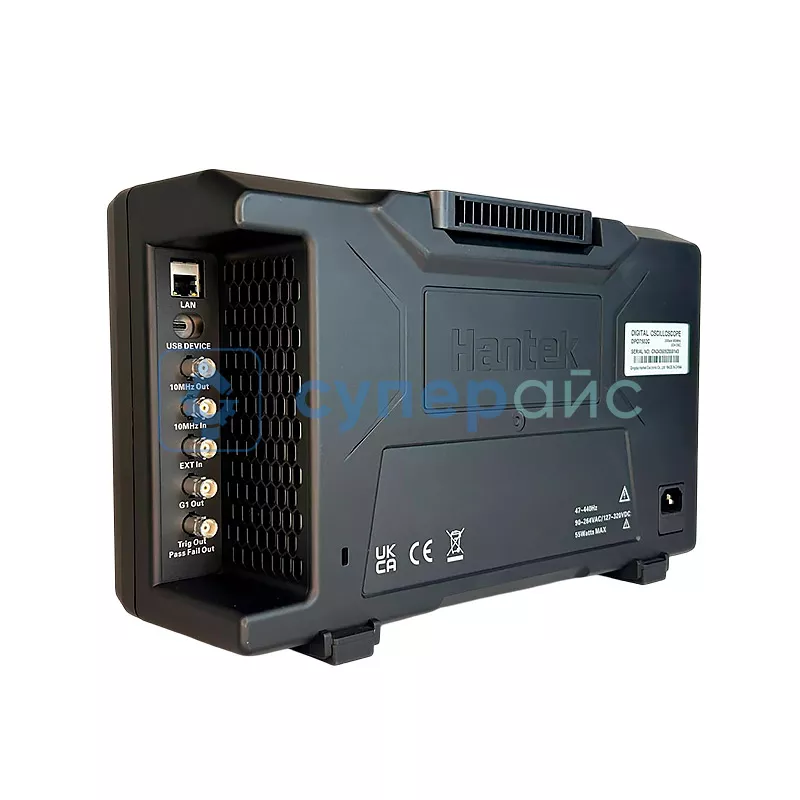

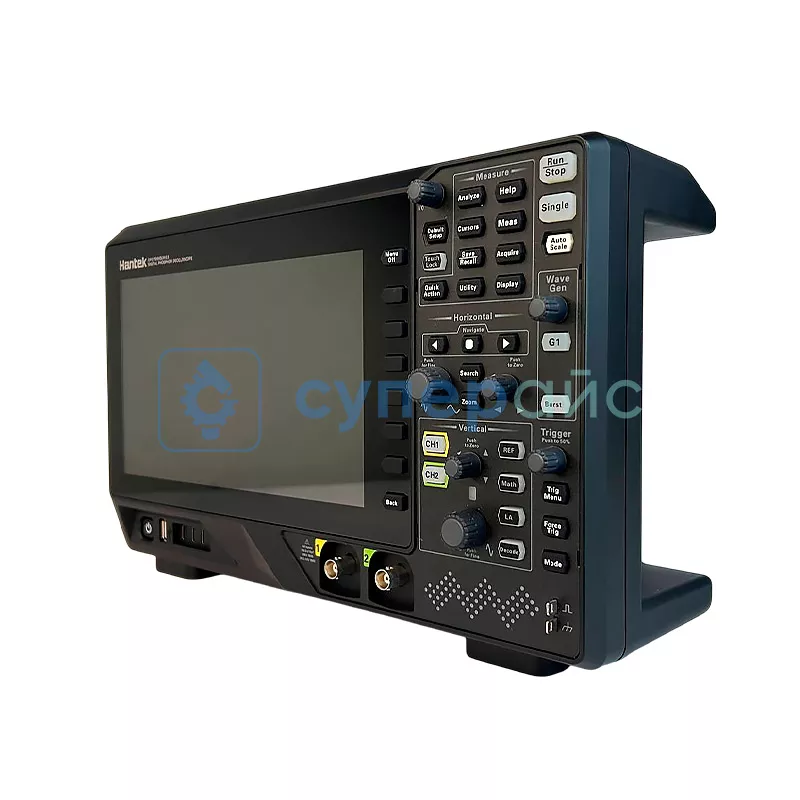

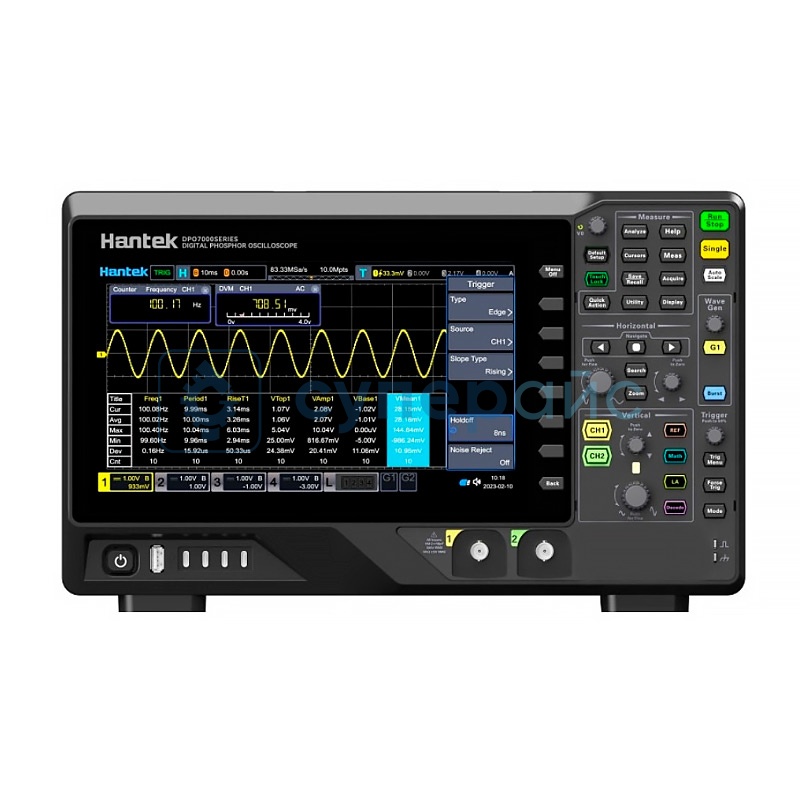

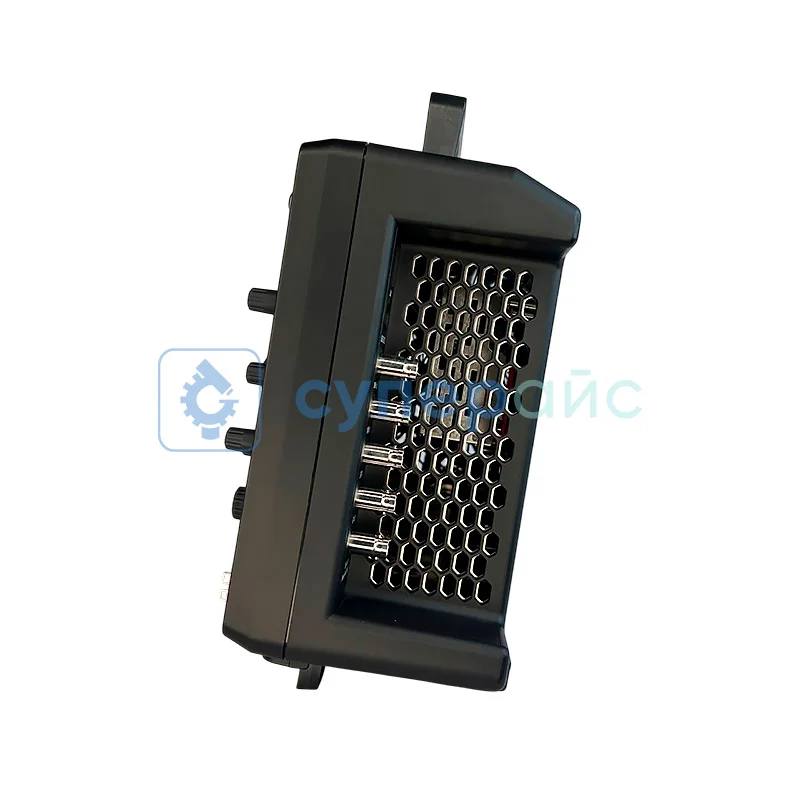

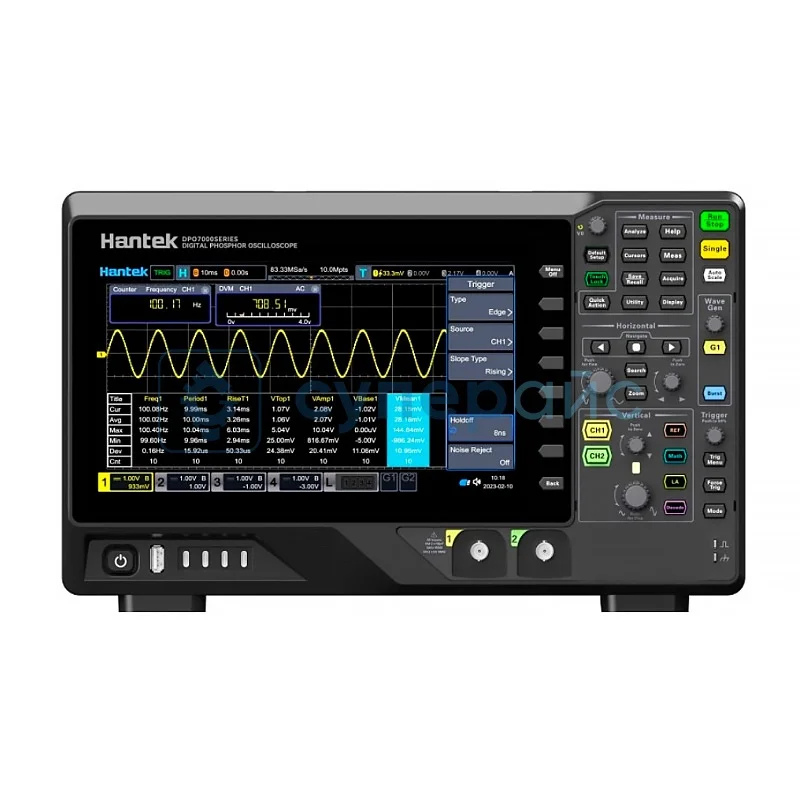

Двухканальный осциллограф Hantek DPO7502C (2 канала, 500 МГц)
126 260 ₽
126 260 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 3 шт.
Склад в Гуанчжоу: 2 шт.
Артикул (код товара)
19934
Модель (серия)
DPO7502C
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
18
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Hantek DPO7502C
Общие данные
Артикул (код товара)
19934
Производитель (бренд)
Модель (серия)
DPO7502C
Страна производства
Китай
Гарантия, мес.
18
Основные характеристики
Глубина памяти на канал
Кол-во аналоговых каналов
Кол-во цифровых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Входные параметры
Входное сопротивление
1 МОм ± 1 %; 50 Ом ± 1 %
Входная ёмкость
19 пФ ± 3 пФ
Вертикальная система
Разреш. по вертикали (разрядность АЦП)
Вертикальная чувствительность
500 мкВ/дел – 10 В/дел (1 МОм); 500 мкВ/дел – 1 В/дел (50 Ом)
Ограничение полосы
20, 100, 200, 350 МГц
Система синхронизации
Базовые типы триггера
Edge
Расширенные типы триггера
Runt, Window, Timeout, Slope, Duration, Setup/Hold, Delay, Pattern
Протокольный триггер
UART, I2C, SPI, LIN, CAN
Горизонтальная система
Горизонтальная развёртка
500 пс/дел – 1 кс/дел
Точность временной базы
±1 ppm
Дрейф временной базы
±1 ppm/год
Режимы развёртки
YT
Система измерения
Автоматические измерения
51 вид
Математические операции
+, -, ×, /, FFT, AND, OR, XOR, NOT, Intg, Diff, Lg, Ln, Exp, Abs, AX+B, LowPass, HighPass, BandPass, BandStop
Встроенные функции и опции
Возм. сохранения осциллограмм
Встроенные опции
Анализатор спектра сигнала с помощью БПФ
Анализатор протоколов
Анализатор протоколов
Декодирование сигналов шин
I²C
SPI
LIN
CAN
SPI
LIN
CAN
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB
RS-232
RS-485
LAN
HDMI
RS-232
RS-485
LAN
HDMI
Применение
Проектирование, отладка и ремонт электронных устройств
Обучение и научные исследования
Обучение и научные исследования
Разреш. дисплея, пиксель
Комплектация
Комплектация
пассивный пробник - 2 шт
USB кабель - 1 шт
кабель питания - 1 шт
USB кабель - 1 шт
кабель питания - 1 шт
Габариты и вес
Вес брутто, кг
6,15
Описание Hantek DPO7502C
Технические характеристики Hantek DPO7502C
| Полоса пропускания | 500 МГц |
| Количество аналоговых каналов | 2 |
| Частота дискретизации |
2 ГВыб/сек в одноканальном режиме 2 ГВыб/сек в режиме half channel 1 ГВыб/сек (все каналы) |
| Глубина памяти |
2 Гбит/с (один канал) 1 Гбит/с (два канала) 250 Гбит/с (все каналы) |
| Входное сопротивление и ёмкость |
1 МОм ± 1 % 50 Ом ± 1 % 19 пФ ± 3 пФ |
| Скорость захвата осциллограмм | 500 000 осциллограмм в секунду |
| Вертикальная система | |
| Вертикальное разрешение | 8 бит |
| Вертикальная развёртка |
1 МОм: 500 мкВ/дел - 10 В /дел 50 Ом: 500 мкВ/дел - 1 В /дел |
| Ограничение полосы пропускания | 20 МГц, 100 МГц, 200 МГц, 350 МГц; независимая установка для каждого канала |
| Горизонтальная система | |
| Коэффициент развертки | 500 пс / дел - 1 кс / дел |
| Точность временной базы | ± 1 ppm + 1ppm / год |
| Система синхронизации | |
| Режимы триггера | авто, нормальный, одиночный |
| Функции запуска триггера | фронт, ширина импульса, видеосигнал, наклон, овертайм, окно, логический триггер, превышение амплитуды, импульс с заниженной амплитудой, задержка, установка и удержание |
| Система измерения | |
| Математические операции | сложение, вычитание, умножение, деление, БПФ, With, Or, Not, Hetero-Or, Intg, Diff, Lg, Ln, Exp, Abs, AX+B, фильтрация низких частот, фильтрация высоких частот, фильтрация полосовых частот, фильтрация полосовых сопротивлений |
| Автоматическое измерение | 51 вид измерения параметров, поддержка статистики и анализа |
| Функции анализа | частотомер, цифровой вольтметр, анализ мощности, гистограмма, поиск, навигация, история, диаграмма скорости передачи данных |
| Шины и декодирование | UART, I2C, SPI, LIN, CAN |
| Аппаратная запись и воспроизведение | более 2 млн. кадров (один канал) |
| Общие характеристики | |
| Дисплей | 10,1-дюймовый мультисенсорный экран, 256-волновая шкала в оттенках серого, послесвечение |
| Интерфейс | USB Host, USB Device, LAN |
| Вес брутто | 6,15 кг |
|
Комплектация |
осциллограф Hantek DPO7502C – 1 шт пассивный пробник - 2 шт USB кабель - 1 шт кабель питания - 1 шт |
|
Совместимость |
набор микрозажимов Hantek HT321 |
Обзорная таблица осциллографов Hantek DPO серии C
| Характеристики | DPO7352C | DPO7202C | DPO7204C | DPO7504C | DPO7502C | DPO7354C | DPO7102C |
| Полоса пропускания | 350 МГц | 200 МГц | 200 МГц | 500 МГц | 500 МГц | 350 МГц | 100 МГц |
| Количество аналоговых каналов | 2 | 2 | 4 | 4 | 2 | 4 | 2 |
| Частота дискретизации | 2 Гвыб/с | ||||||
| Глубина памяти | 2 Гб | ||||||
| Входное сопротивление и ёмкость |
1 МОм ±1% 50 Ом ±1% 21 пФ ±3 пФ |
1 МОм ±1% 50 Ом ±1% 19 пФ ±3 пФ |
1 МОм ±1% 50 Ом ±1% 19 пФ ±3 пФ |
1 МОм ±1% 50 Ом ±1% 19 пФ ±3 пФ |
1 МОм ±1% 50 Ом ±1% 21 пФ ±3 пФ |
1 МОм ±1% 50 Ом ±1% 21 пФ ±3 пФ |
|
| Скорость захвата осциллограмм | 500 000 осциллограмм/с | ||||||
| Вертикальное разрешение | 8 бит | ||||||
Осциллограф Hantek DPO7502C
Скорость и точность анализа — важнейшие аспекты для каждого инженера и электронщика. Частота дискретизации цифрового осциллографа Hantek DPO7502C в 2 Гвыб/сек позволяет проводить измерения с высокой детализацией. Поэтому этот прибор становится незаменимым инструментом для точных измерений и анализа электронных сигналов.
Особенности модели
USB-осциллограф и анализатор сигналов серии D7000 обладает впечатляющими характеристиками и получил множество полезных функций. Его преимущества:
- Глубина памяти 2 Гб даёт исследователям возможность получать длинные выборки для максимально полного анализа сигнала.
- Компактный корпус осциллографа делает его удобным в использовании в лабораторных условиях.
- Оборудован двумя независимыми каналами для выполнения параллельного анализа пары сигналов. Это особенно полезно при сравнительных исследованиях их параметров.
- На ярком мультисенсорном экране диагональю 10,1 дюйма отображаются измерения с высокой точностью и информативностью. Это гарантирует удобство при работе с прибором.
С помощью этого прибора проводятся разнообразные измерения, включая амплитуду, частоту, временные параметры и другие характеристики сигнала. Это идеальный инструмент для инженеров, которые ценят точность в исследованиях.
Документация и ПО Hantek DPO7502C
Название
Язык
Версия
Размер и тип
Руководство пользователя для осциллографов Hantek серии DPO7000
Язык:
Русский
Размер и тип:
603 КБ,
pdf
Руководство пользователя для осциллографа Hantek серии DPO7000
Язык:
Китайский
Размер и тип:
3,27 МБ,
PDF
Краткое руководство пользователя для осциллографов Hantek серии DPO7000
Язык:
Английский
Размер и тип:
416 КБ,
PDF
