Цифровой осциллограф Hantek DPO7202C (2 канала, 200 MГц)
76 960 ₽
76 960 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 1 шт.
Склад в Гуанчжоу: 2 шт.
Артикул (код товара)
19925
Модель (серия)
DPO7202C
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
18
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Hantek DPO7202C
Общие данные
Артикул (код товара)
19925
Производитель (бренд)
Модель (серия)
DPO7202C
Страна производства
Китай
Гарантия, мес.
18
Основные характеристики
Глубина памяти на канал
Кол-во аналоговых каналов
Кол-во цифровых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Входные параметры
Входное сопротивление
1 МОм ± 1 %; 50 Ом ± 1 %
Входная ёмкость
21 пФ ± 3 пФ
Вертикальная система
Время нарастания, нс
Разреш. по вертикали (разрядность АЦП)
Вертикальная чувствительность
500 мкВ/дел – 10 В/дел (1 МОм); 500 мкВ/дел – 1 В/дел (50 Ом)
Ограничение полосы
20 МГц
Система синхронизации
Базовые типы триггера
Edge
Расширенные типы триггера
Runt, Timeout, Slope, Duration, Setup/Hold, Delay
Протокольный триггер
UART, I2C, SPI, LIN, CAN
Горизонтальная система
Горизонтальная развёртка
2 нс/дел – 1 кс/дел
Точность временной базы
± 1 ppm
Режимы развёртки
YT
Система измерения
Автоматические измерения
41 вид
Математические операции
+, -, ×, /, FFT, AND, OR, XOR, NOT, Intg, Diff, Lg, Ln, Exp, Abs, AX+B, LowPass, HighPass, BandPass, BandStop
Встроенные функции и опции
Возм. сохранения осциллограмм
Встроенные опции
Анализатор спектра сигнала с помощью БПФ
Анализатор протоколов
Анализатор протоколов
Декодирование сигналов шин
UART
I²C
SPI
LIN
CAN
I²C
SPI
LIN
CAN
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB
RS-232
RS-485
LAN
HDMI
RS-232
RS-485
LAN
HDMI
Применение
Проектирование, отладка и ремонт электронных устройств
Обучение и научные исследования
Обучение и научные исследования
Комплектация
Комплектация
пассивный пробник- 2 шт
USB кабель - 1 шт
кабель питания - 1 шт
USB кабель - 1 шт
кабель питания - 1 шт
Габариты и вес
Габариты упаковки
460 x 260 x 350 мм
Вес нетто, кг
~ 2,5
Вес брутто, кг
5,35
Описание Hantek DPO7202C

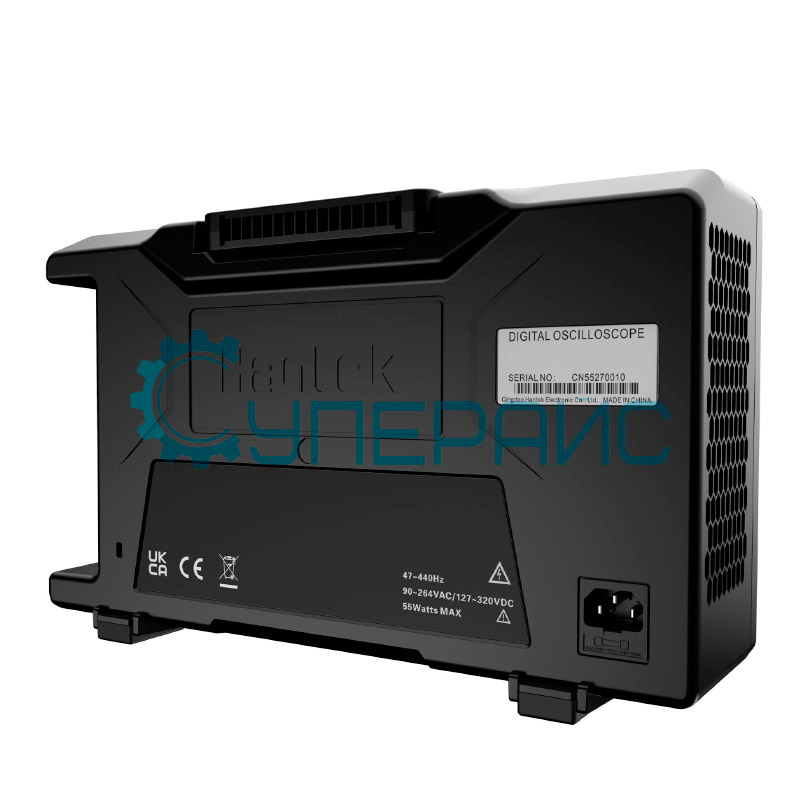

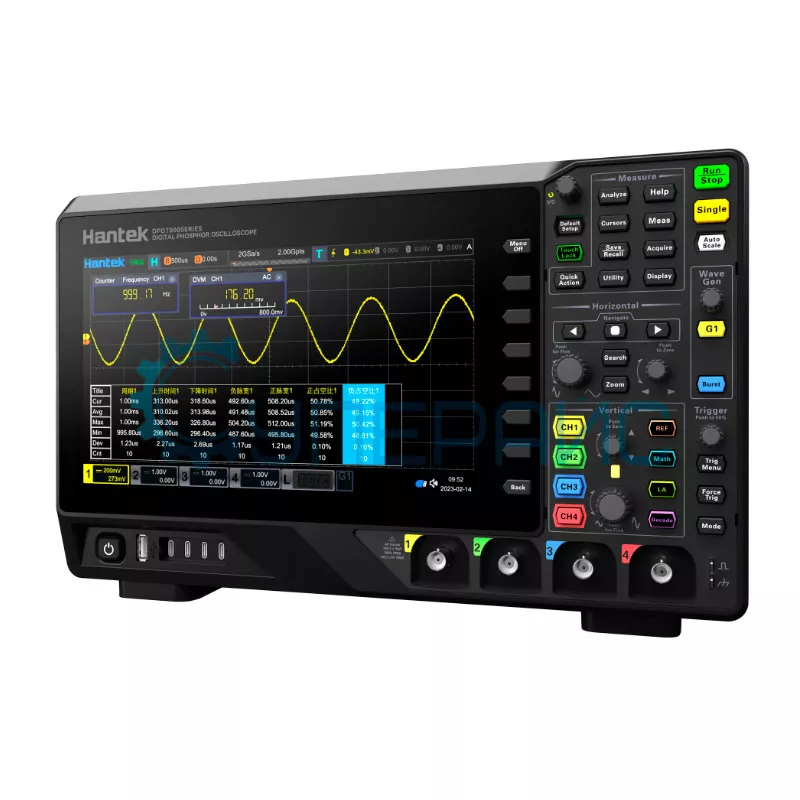

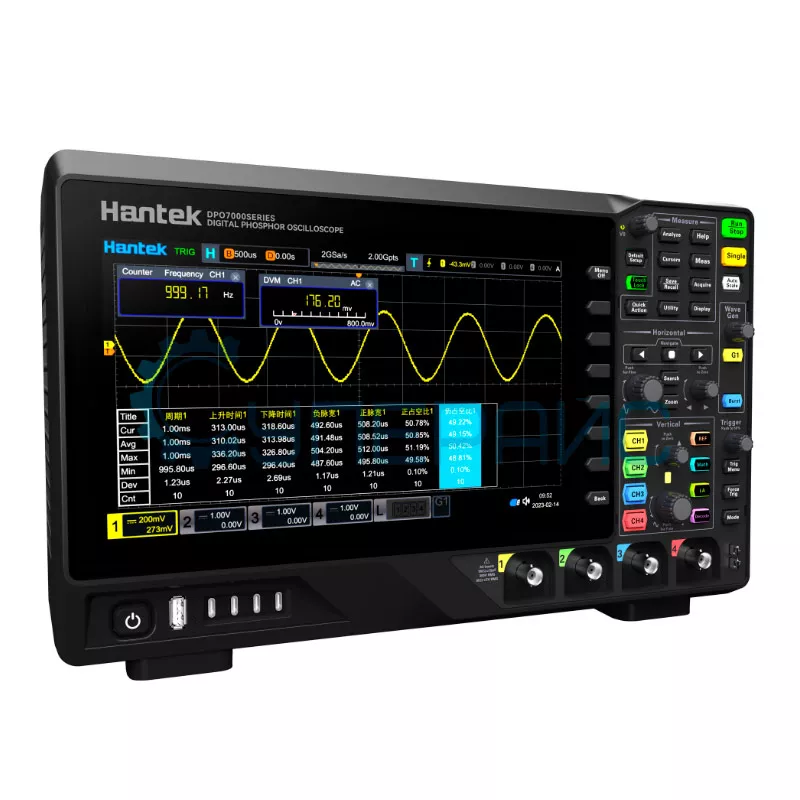

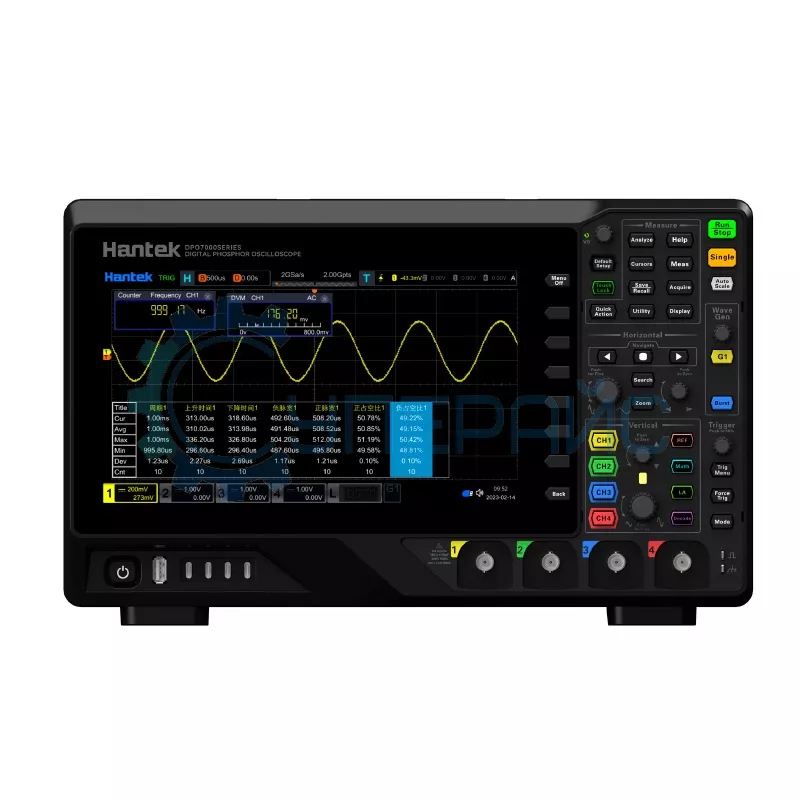

Обратите внимание. На фотографиях изображена 4-х канальная модель, данная модель 2-ух канальная. Визуально различается только количеством входов и расположением кнопок
Обзорная таблица осциллографов Hantek DPO серии C
| Характеристики | DPO7352C | DPO7202C | DPO7204C | DPO7504C | DPO7502C | DPO7354C | DPO7102C |
| Полоса пропускания | 350 МГц | 200 МГц | 200 МГц | 500 МГц | 500 МГц | 350 МГц | 100 МГц |
| Количество аналоговых каналов | 2 | 2 | 4 | 4 | 2 | 4 | 2 |
| Частота дискретизации | 2 Гвыб/с | ||||||
| Глубина памяти | 2 Гб | ||||||
| Входное сопротивление и ёмкость |
1 МОм ±1% 50 Ом ±1% 21 пФ ±3 |
1 МОм ±1% 50 Ом ±1% 19 пФ ±3 |
1 МОм ±1% 50 Ом ±1% 19 пФ ±3 |
1 МОм ±1% 50 Ом ±1% 19 пФ ±3 |
1 МОм ±1% 50 Ом ±1% 21 пФ ±3 |
1 МОм ±1% 50 Ом ±1% 21 пФ ±3 |
|
| Скорость захвата осциллограмм | 500 000 осциллограмм/с | ||||||
| Вертикальное разрешение | 8 бит | ||||||
Осциллограф Hantek DPO7202C
Цифровые осциллографы с декодерами сигналов от Hantek модели DPO7202C созданы для профессионального анализа в области электротехники. Устройство располагает двумя каналами. Полоса пропускания 200 МГц обеспечивает точность при измерениях. Ввиду показателя частоты дискретизации 2 Гвыб/сек у пользователя есть возможность детально исследовать быстропротекающие процессы.
Этот осциллограф 200 мгц поддерживает функцию аппаратной записи более 2 млн. кадров (один канал) для протяженного по времени мониторинга сигналов.
Проблемы, которые помогает решить Hantek DPO7202C
Аппарат подойдёт для сценариев, в которых необходимы:
- анализ сложных электрических сигналов;
- отладка цифровых устройств;
- поиск неисправностей в электронных схемах;
- исследование высокочастотных сигналов;
- мониторинг редких событий в электрических цепях.

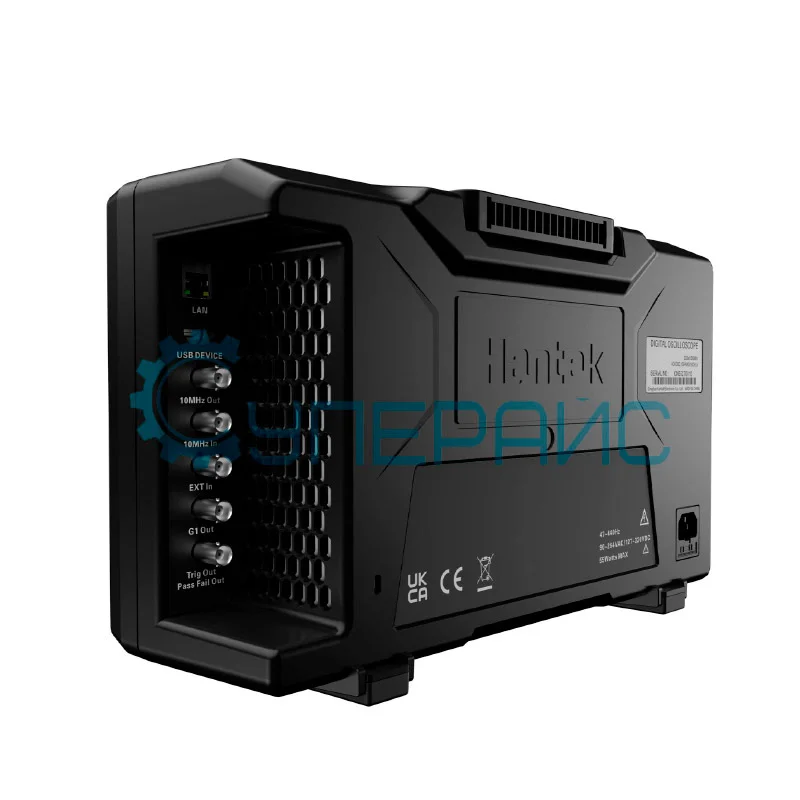

Разъёмы осциллографа обеспечивают подключение к различным устройствам: реализованы порты USB host и device, LAN и другие. Набор функций делает DPO7202C универсальным инструментом для инженеров-электронщиков, разработчиков встраиваемых систем и специалистов по автомобильной электронике.
Шины и декодирование
Прибор поддерживает:
- UART для анализа асинхронной последовательной связи;
- I2C применяют в микроконтроллерных системах;
- SPI используют в работе с периферийными устройствами;
- LIN для диагностики автомобильных сетей;
- CAN помогает в анализе промышленных и автомобильных систем.
Документация и ПО Hantek DPO7202C
Название
Язык
Версия
Размер и тип
Руководство пользователя для осциллографов Hantek серии DPO7000
Язык:
Русский
Размер и тип:
603 КБ,
pdf
Руководство пользователя для осциллографа Hantek серии DPO7000
Язык:
Китайский
Размер и тип:
3,27 МБ,
PDF
Краткое руководство пользователя для осциллографов Hantek серии DPO7000
Язык:
Английский
Размер и тип:
416 КБ,
PDF
