Цифровой осциллограф Hantek DPO7104E (4 канала, 100 МГц)

Цифровой осциллограф Hantek DPO7104E (4 канала, 100 МГц)

Артикул (код товара): 20062
нет отзывов
Производитель (бренд):  HANTEK
нет отзывов

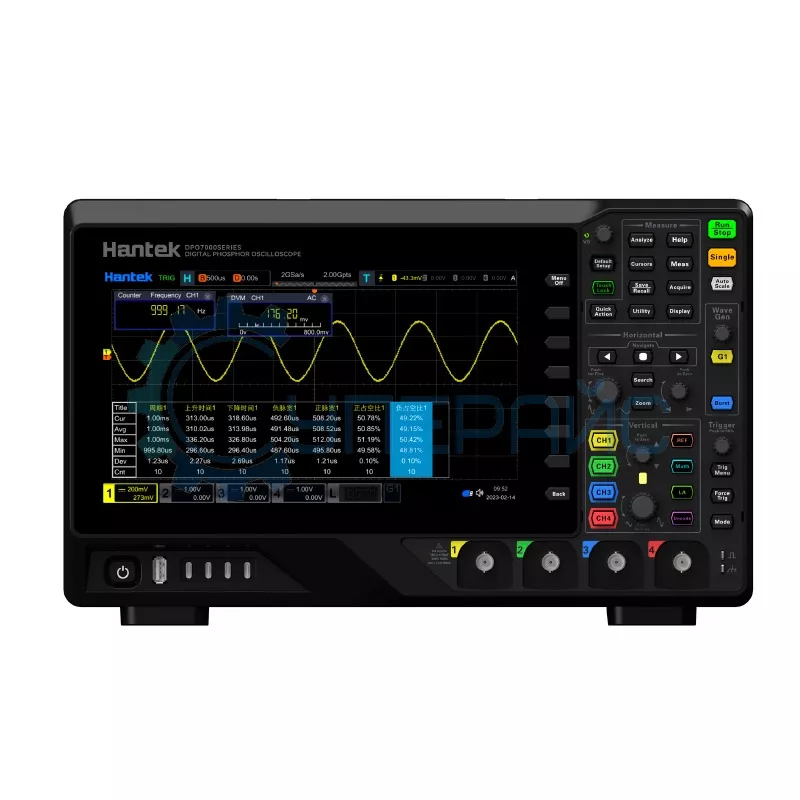

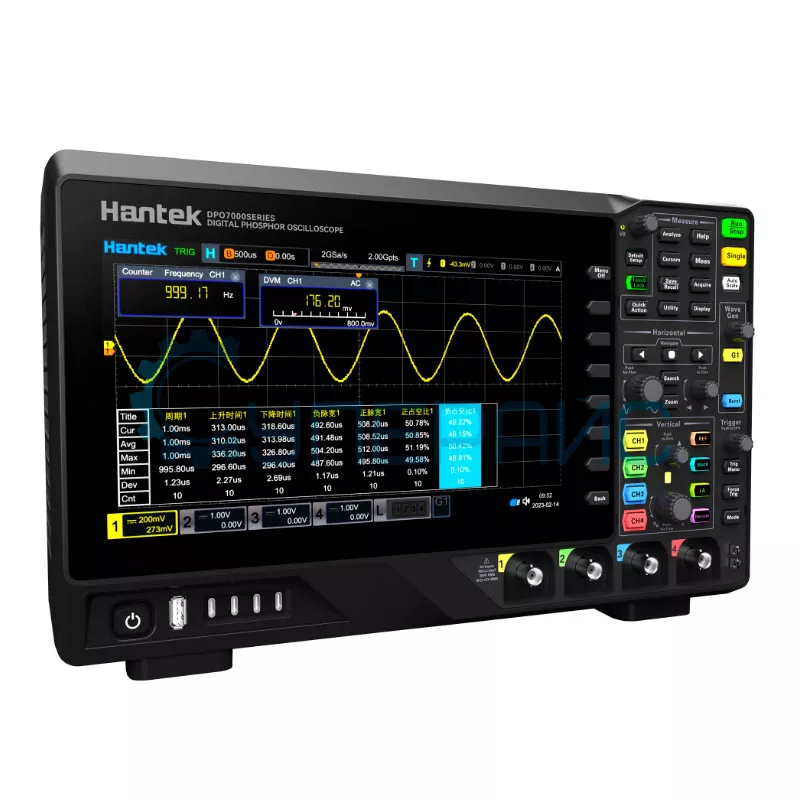

Цифровой осциллограф Hantek DPO7104E (4 канала, 100 МГц) фото 1
Цифровой осциллограф Hantek DPO7104E (4 канала, 100 МГц) фото 1

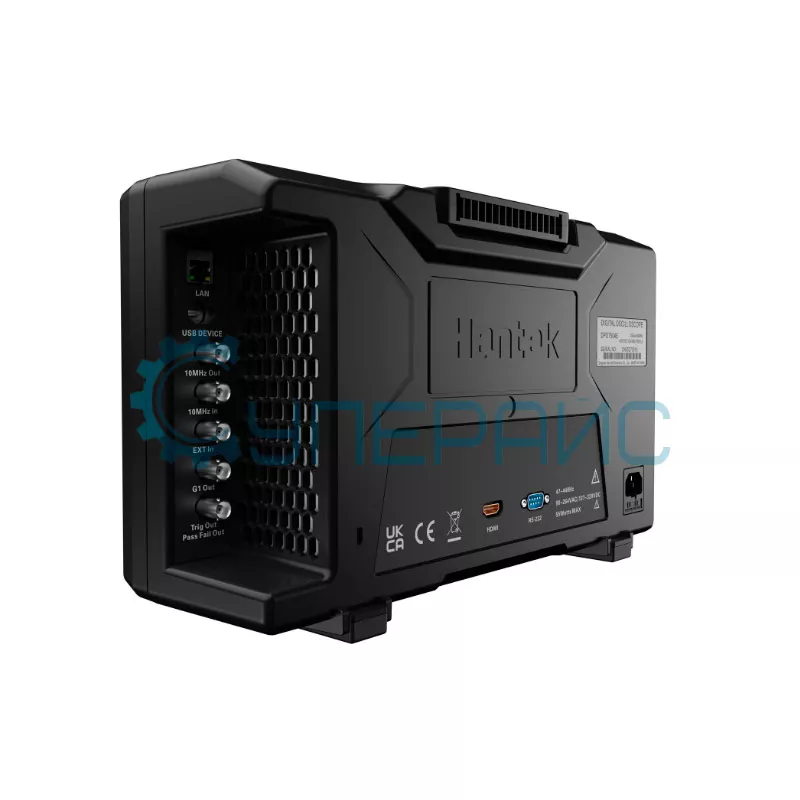

Цифровой осциллограф Hantek DPO7104E (4 канала, 100 МГц) фото 2

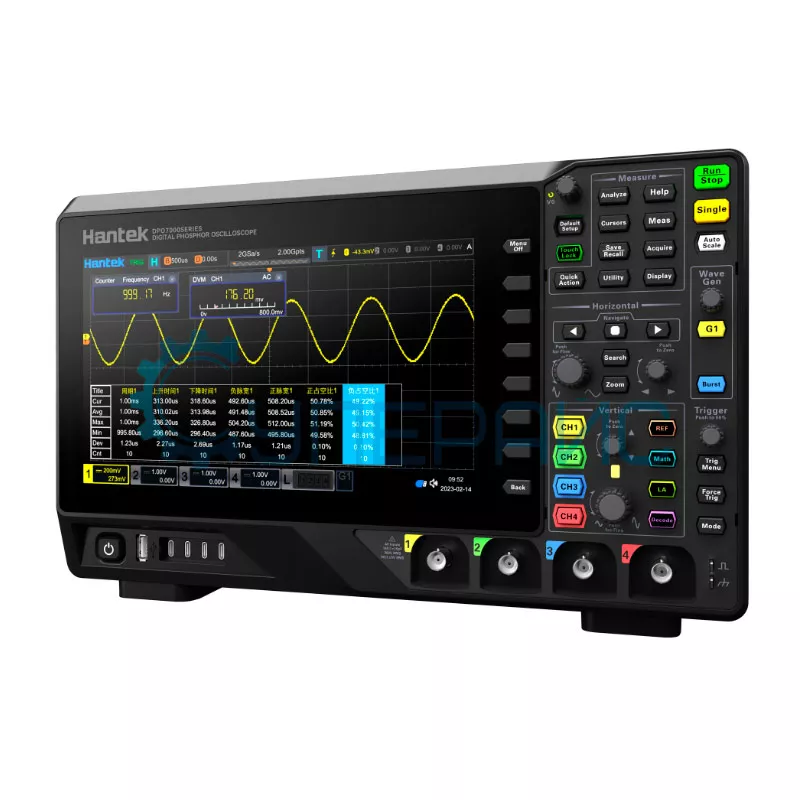

Цифровой осциллограф Hantek DPO7104E (4 канала, 100 МГц) фото 3
HANTEK
Цифровой осциллограф Hantek DPO7104E (4 канала, 100 МГц) фото 1

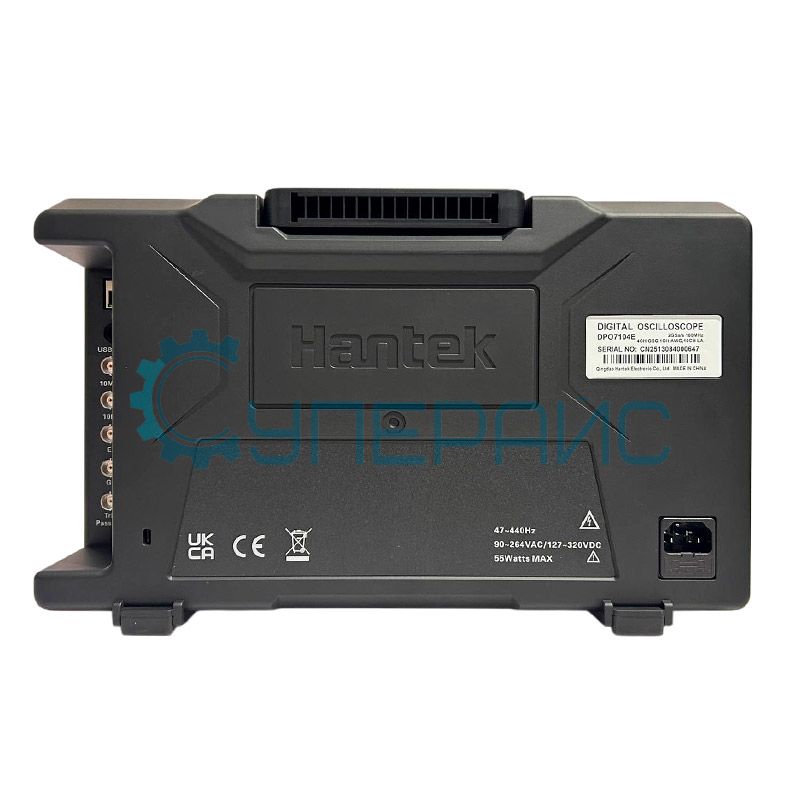

Цифровой осциллограф Hantek DPO7104E (4 канала, 100 МГц) фото 2

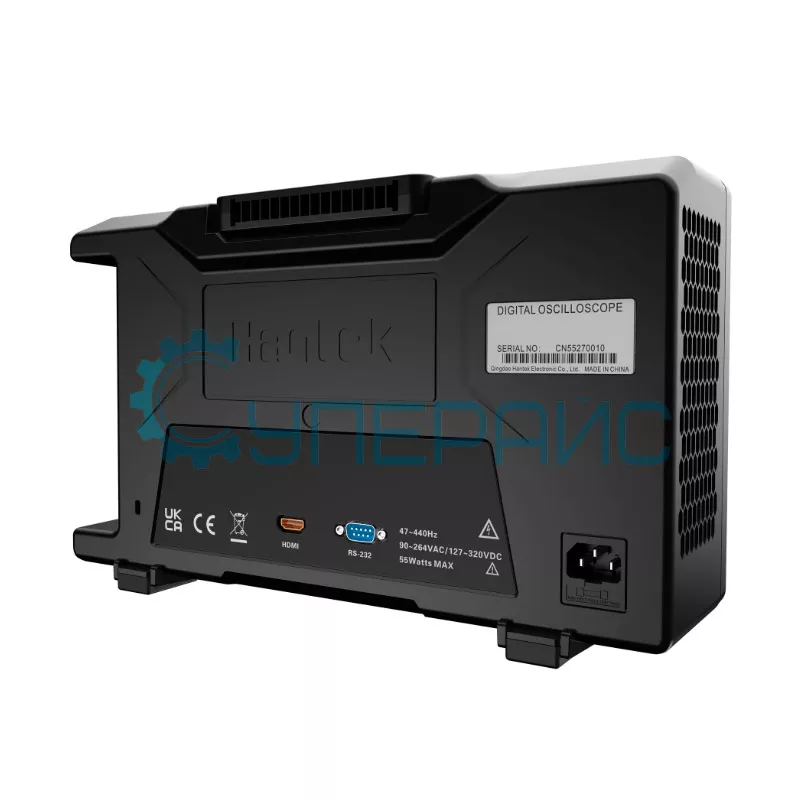

Цифровой осциллограф Hantek DPO7104E (4 канала, 100 МГц) фото 3
Цифровой осциллограф Hantek DPO7104E (4 канала, 100 МГц) фото 4
99 630 ₽
99 630 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 2 шт.
Склад в Гуанчжоу: 3 шт.
Артикул (код товара)
20062
Модель (серия)
DPO7104E
Производитель (бренд)
Hantek
Страна производства
Китай
Гарантия, мес.
18
Смотреть все характеристики
Доставка

Транспортной компанией по РФ и СНГ

Курьером по Москве

Самовывоз из магазина
Оплата

Для юрлиц – переводом на расчётный счёт

Для физлиц – наложенным платежом,
безналично и наличными
Для бизнеса

Аккредитованы на ЭТП

Участвуем в госзакупках по 223-ФЗ и 44-ФЗ

Оказываем помощь в разработке ТЗ
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ

Характеристики Hantek DPO7104E

Общие данные

Артикул (код товара)
20062
Производитель (бренд)
Hantek
Модель (серия)
DPO7104E
Страна производства
Китай
Гарантия, мес.
18

Основные характеристики

Глубина памяти на канал
2 Гб
Кол-во аналоговых каналов
4
Кол-во цифровых каналов
16
Полоса пропускания, МГц
100
Тип
с цифровым люминофором (DPO)
Частота дискретизации на канал, МВыб/с
2000
Максимальное входное напряжение
1 МОм: CAT I 300 В rms, 400 В pp; 50 Ом: 5 В rms

Входные параметры

Развязка входа
DC, AC, GND
Входное сопротивление
1 МОм ± 1 %, 50 Ом ± 1 %
Входная ёмкость
19 пФ ± 3 пФ
Максимальное входное напряжение
1 МОм: CAT I 300 В rms, 400 В pp; 50 Ом: 5 В rms

Вертикальная система

Время нарастания, нс
≤3,5
Разреш. по вертикали (разрядность АЦП)
8 бит
Вертикальная чувствительность
500 мкВ/дел – 10 В/дел (1 МОм); 500 мкВ/дел – 1 В/дел (50 Ом)
Ограничение полосы
20 МГц

Система синхронизации

Базовые типы триггера
Edge
Расширенные типы триггера
Runt, Timeout, Slope, Duration, Setup/Hold, Delay
Протокольный триггер
UART, I2C, SPI, LIN, CAN

Горизонтальная система

Горизонтальная развёртка
5 нс/дел – 1 кс/дел
Точность временной базы
±1 ppm
Режимы развёртки
YT

Система измерения

Автоматические измерения
41 вид
Математические операции
+, -, ×, /, FFT, AND, OR, XOR, NOT, Intg, Diff, Lg, Ln, Exp, Abs, AX+B, LowPass, HighPass, BandPass, BandStop

Встроенные функции и опции

Возм. сохранения осциллограмм
Да
Встроенные опции
Генератор сигналов
Логический анализатор
Анализатор спектра сигнала с помощью БПФ
Анализатор протоколов
Декодирование сигналов шин
UART
I²C
SPI
LIN
CAN

Общие характеристики

ИПД (Interfaces / Inputs and Outputs)
USB
RS-232
RS-485
LAN
HDMI
Применение
Проектирование, отладка и ремонт электронных устройств
Автомобильная диагностика
Телекоммуникации
Обучение и научные исследования
Разреш. дисплея, пиксель
1024x600

Комплектация

Комплектация
пассивные пробники – 1 шт
USB кабель – 1 шт
кабель питания – 1 шт

Габариты и вес

Габариты прибора
372 х 138 х 231.5 мм
Габариты упаковки
460 х 260 х 350 мм
Вес брутто, кг
5,85

Описание Hantek DPO7104E

Совместимость Щуп к осциллографу с делителем Hantek T3100 (1:100, 100МГц)
Щуп делитель (1:1/1:10) Hantek PP200

Обзорная таблица осциллографов Hantek DPO серии E

Характеристики DPO7102E DPO7104E DPO7502E DPO7504E DPO7202E DPO7354E DPO7204E DPO7352E
Полоса пропускания 100 МГц 100 МГц 500 МГц 500 МГц 200 МГц 350 МГц 200 МГц 350 МГц
Количество аналоговых каналов 2 4 2 4 2 4 4 2
Частота дискретизации 2 Гвыб/сек
Глубина памяти 2 Гб
Входное сопротивление и ёмкость 1 МОм ±1%
50 Ом ±1%
21 пФ ±3 пФ
Скорость захвата осциллограмм 500 000 осциллограмм/с
Вертикальное разрешение 8 бит
Генератор сигналов произвольной формы Да (1 канал)
Логический анализатор 16 цифровых каналов
Дисплей 10,1-дюймовый мультисенсорный экран, 256-волновая шкала в оттенках серого, послесвечение

Электронный осциллограф Hantek DPO7104E

Цифровой осциллограф Hantek DPO7104E объединяет несколько устройств. Модель нужна для анализа параметров электрической цепи. Встроенный генератор сигналов создаёт тестовые воздействия. Установлен также логический анализатор. Он декодирует цифровые протоколы. Доступны математические операции. Ниже рассказываем о приборе подробнее. Отвечаем на возможные вопросы.

Какие параметры доступны пользователю?

Полоса пропускания составляет 100 МГц. Это расширяет диапазон исследований. Частота дискретизации 2 ГВыб/сек означает высокую точность работы с сигналами. Можно следить за быстрыми процессами. Предусмотрена глубина памяти 2 Гб.

Сколько каналов в конструкции?

Это осциллограф, 4 канала которого работают параллельно. Через синхронный запуск находят связи между процессами.

В чём польза глубины памяти 2 Гб?

Такой объём позволит делать длинные записи. Так будет легче искать редкие события неисправности. Расширенный анализ помогает установить причины сбоев. Долгая запись важна при отладке техники. Можно также следить за передачей данных.

Как работают дополнительные функции?

Модуль произвольных форм создаёт нужный сигнал. Задайте ту форму, которая нужна для эксперимента или проверки. Анализатор читает цифровые интерфейсы. Математический блок обрабатывает результаты.

Где нужны четыре аналоговых канала:

  • тестирование источников питания с несколькими фазами;
  • проверка систем синхронизации;
  • определение задержек в микросхемах;
  • диагностика передающих шин.

    • Благодаря генератору сигналов возможны:

    • создание калибровочных импульсов;
    • подготовка тестовых воздействий;
    • имитация работы датчиков;
    • настройка усилителей;
    • отладка фильтров.

    Документация и ПО Hantek DPO7104E

    Название
    Язык
    Версия
    Размер и тип
    Руководство пользователя для осциллографов Hantek серии DPO7000
    Язык: Русский
    Размер и тип: 603 КБ, pdf
    Скачать документ
    Руководство пользователя для осциллографа Hantek серии DPO7000
    Язык: Китайский
    Размер и тип: 3,27 МБ, PDF
    Скачать документ
    Краткое руководство пользователя для осциллографов Hantek серии DPO7000
    Язык: Английский
    Размер и тип: 416 КБ, PDF
    Скачать документ
