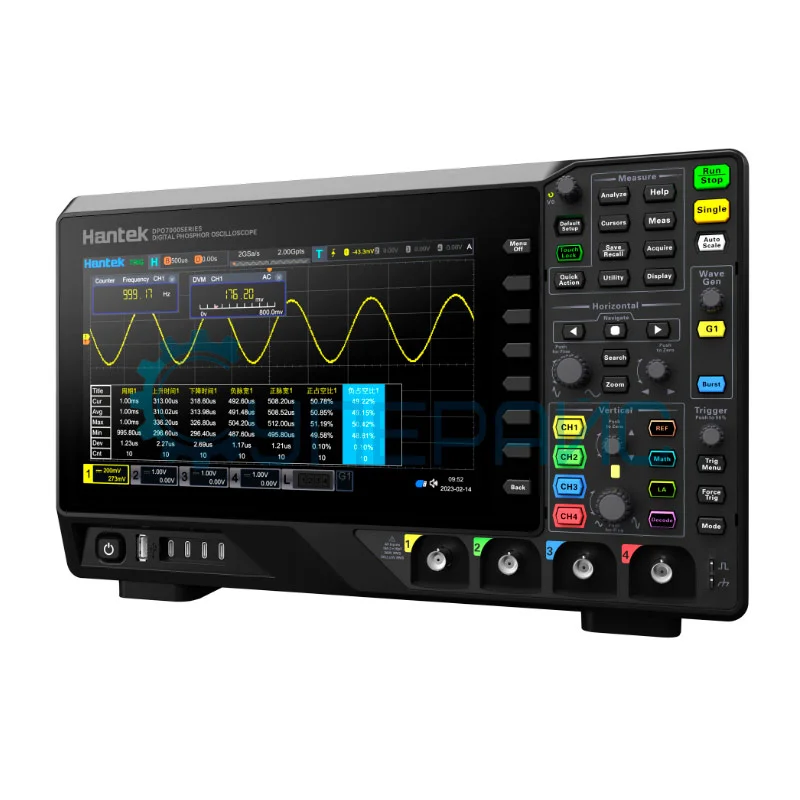

Универсальный осциллограф Hantek DPO7354E (4 канала, 350 МГц)
156 789 ₽
156 789 ₽
включая НДС: 22%
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 2 шт.
Артикул (код товара)
20069
Модель (серия)
DPO7354E
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
18
Официальный дистрибьютор Hantek в РФ
Да
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Hantek DPO7354E
Общие данные
Артикул (код товара)
20069
Производитель (бренд)
Модель (серия)
DPO7354E
Страна производства
Китай
Гарантия, мес.
18
Основные характеристики
Глубина памяти на канал
Кол-во аналоговых каналов
Кол-во цифровых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Время нарастания, нс
Входные параметры
Входное сопротивление
1 МОм ± 1 %
50 Ом ± 1 %
50 Ом ± 1 %
Входная ёмкость
21 пФ ± 3 пФ
Вертикальная система
Разреш. по вертикали (разрядность АЦП)
Ограничение полосы
20, 100, 200 МГц
Система синхронизации
Базовые типы триггера
фронт, ширина импульса, наклон
Расширенные типы триггера
видео, короткий импульс, импульс с заниженной амплитудой, задержка, установка и удержание
Протокольный триггер
RS232, LIN, CAN, SPI, I²C
Горизонтальная система
Горизонтальная развёртка
1 нс/дел - 1 кс/дел
Точность временной базы
± 1 ppm + 1ppm / длительность
Система измерения
Автоматические измерения
51 вид измерения параметров, поддержка статистики и анализа
Математические операции
сложение, вычитание, умножение, деление, БПФ, With, Or, Not, Hetero-Or, Intg, Diff, Lg, Ln, Exp, Abs, AX+B, фильтрация низких частот, фильтрация высоких частот, фильтрация полосовых частот, фильтрация полосовых сопротивлений
Частотомер
есть
Встроенные функции и опции
Возм. сохранения осциллограмм
Встроенные опции
Генератор сигналов
Логический анализатор
Анализатор спектра сигнала с помощью БПФ
Анализатор протоколов
Логический анализатор
Анализатор спектра сигнала с помощью БПФ
Анализатор протоколов
Декодирование сигналов шин
RS232
I²C
SPI
LIN
CAN
Parallel
I²C
SPI
LIN
CAN
Parallel
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB
LAN
LAN
Применение
Проектирование, отладка и ремонт электронных устройств
Автомобильная диагностика
Телекоммуникации
Обучение и научные исследования
Автомобильная диагностика
Телекоммуникации
Обучение и научные исследования
Габариты и вес
Габариты упаковки
460 x 210 x 350 мм
Вес нетто, кг
2,5
Вес брутто, кг
5,9
Описание Hantek DPO7354E
Обзорная таблица осциллографов Hantek DPO серии E
| Характеристики | DPO7102E | DPO7104E | DPO7502E | DPO7504E | DPO7202E | DPO7354E | DPO7204E | DPO7352E |
| Полоса пропускания | 100 МГц | 100 МГц | 500 МГц | 500 МГц | 200 МГц | 350 МГц | 200 МГц | 350 МГц |
| Количество аналоговых каналов | 2 | 4 | 2 | 4 | 2 | 4 | 4 | 2 |
| Частота дискретизации | 2 Гвыб/сек | |||||||
| Глубина памяти | 2 Гб | |||||||
| Входное сопротивление и ёмкость |
1 МОм ±1% 50 Ом ±1% 21 пФ ±3 пФ |
|||||||
| Скорость захвата осциллограмм | 500 000 осциллограмм/с | |||||||
| Вертикальное разрешение | 8 бит | |||||||
| Генератор сигналов произвольной формы | Да (1 канал) | |||||||
| Логический анализатор | 16 цифровых каналов | |||||||
| Дисплей | 10,1-дюймовый мультисенсорный экран, 256-волновая шкала в оттенках серого, послесвечение | |||||||

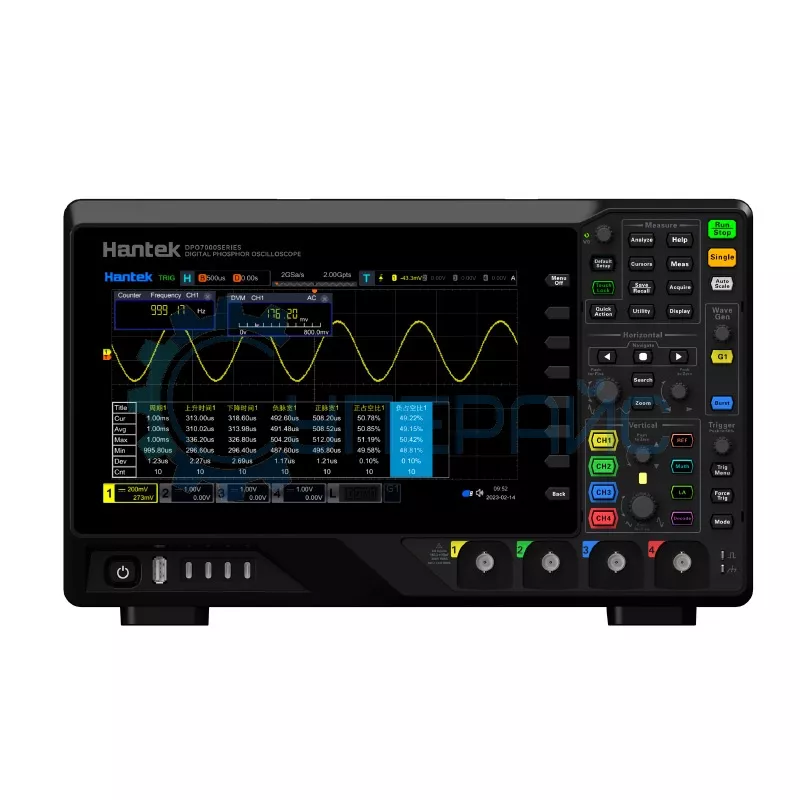

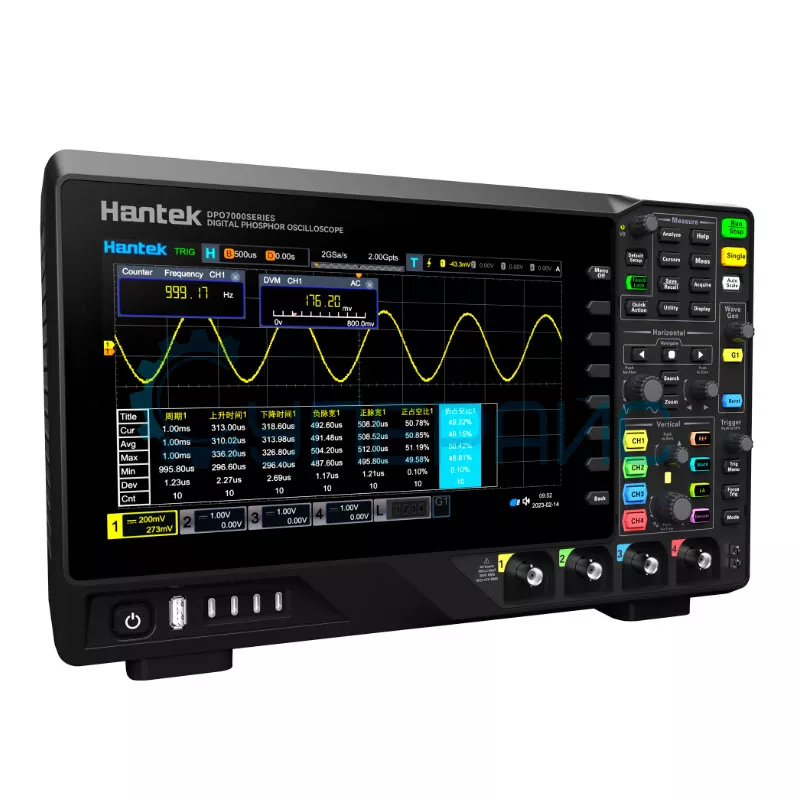

Осциллограф Hantek DPO7354E
Цифровой осциллограф hantek DPO7354E располагает полосой пропускания 350 МГц. Модель помогает анализировать высокочастотные сигналы без искажений. Широкая полоса пропускания даёт возможность работать с быстрыми цифровыми схемами, микроконтроллерами.
Частота дискретизации 2 Гвыб/сек обуславливает точное воспроизведение формы сигнала. Высокая скорость выборки помогает фиксировать высокоскоростные изменения напряжения. Достаточная частота дискретизации даёт чёткую картину переходных процессов.
Глубина памяти 2 Гб даёт записывать длинные временные последовательности. Такой объём помогает анализировать редкие события или протяжённые процессы. Расширенная память обуславливает детальное изучение сложных сигналов.

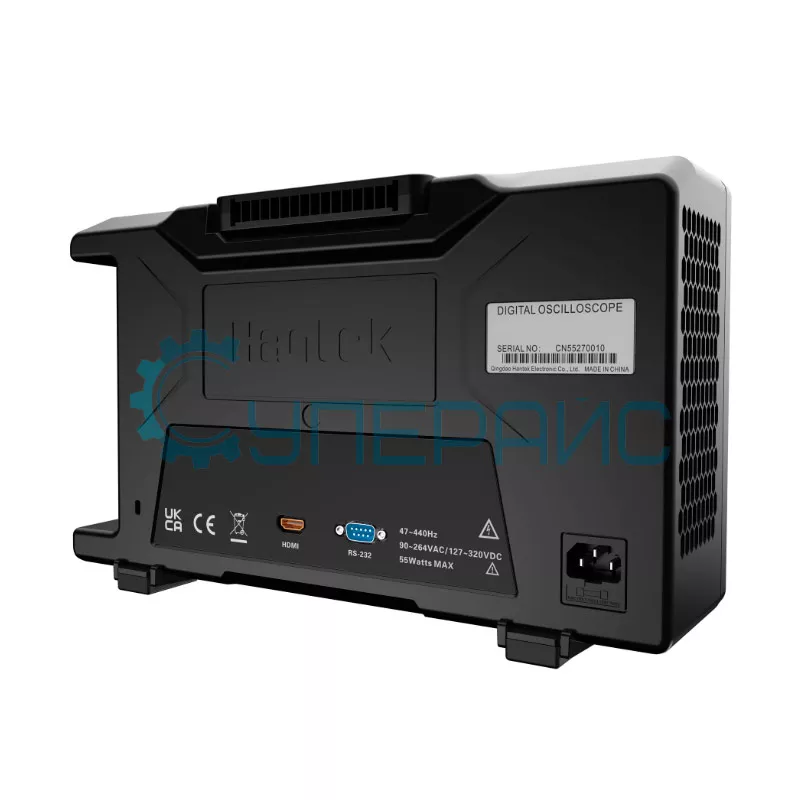

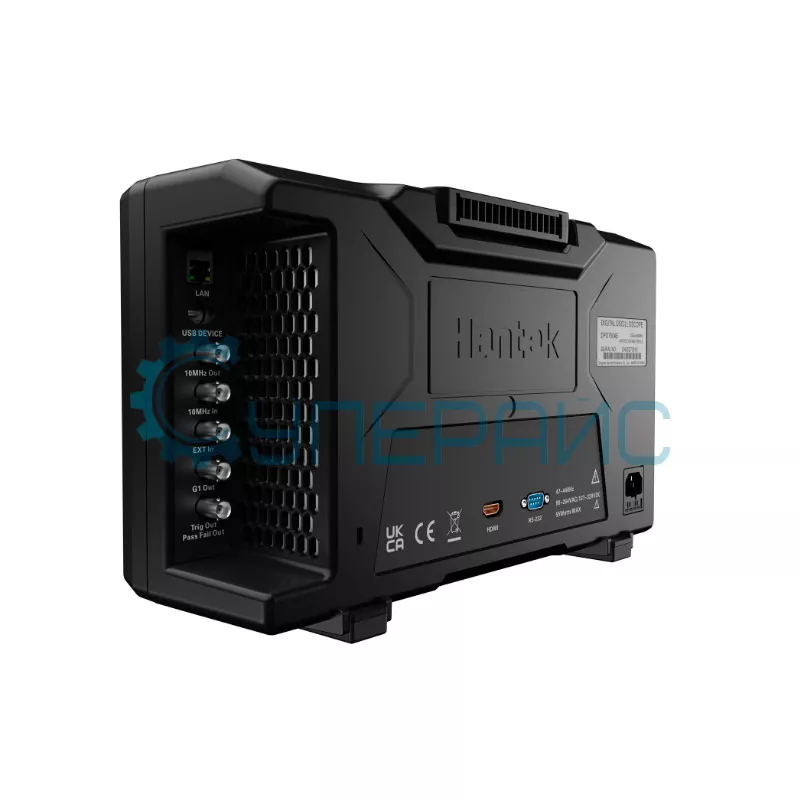

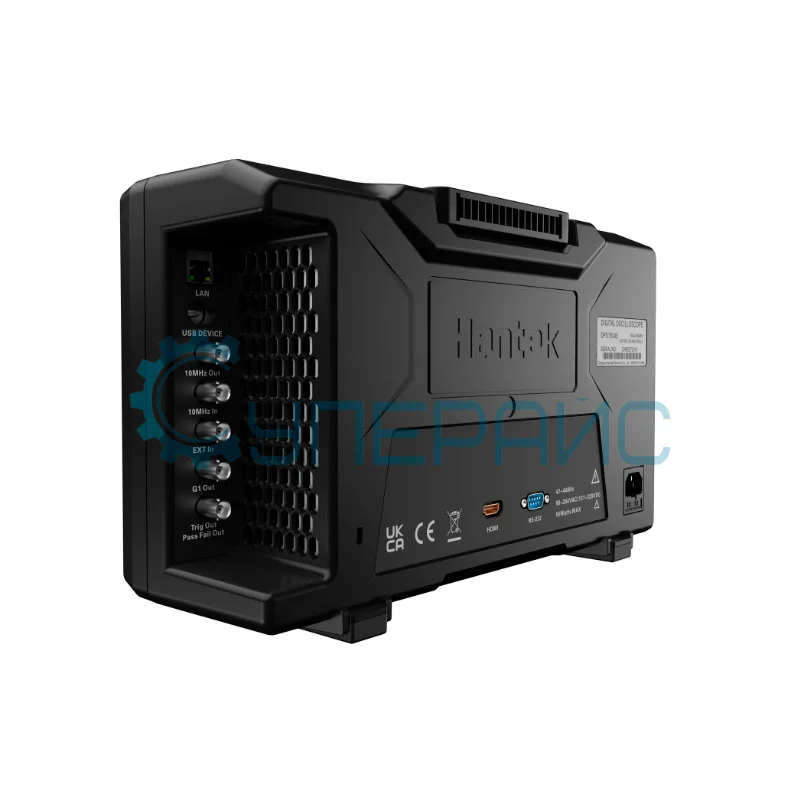

Осциллограф 350 мгц DPO7354E снабжён следующими видами интерфейса:
- USB Host для подключения флеш-накопителей;
- USB Device для связи с персональным компьютером;
- LAN для удалённого доступа по сети;
- опциональные HDMI для вывода на внешний монитор и последовательный порт для специализированных протоколов.
Количество аналоговых каналов (4) позволяет оператору одновременно контролировать несколько сигналов. Параллельное измерение обуславливает возможность выявления взаимосвязей между двумя (и более) точками схемы.
Реализованный интерфейс обуславливает гибкость подключения к тому или иному внешнему оборудованию. Доступные порты помогают интегрировать прибор в измерительные комплексы.
Сферы практического использования агрегата:
- разработка электронных устройств связи;
- отладка цифровых схем процессоров;
- ремонт высокочастотного оборудования;
- исследования в лабораторных условиях, связанные с работой электроники.
Часто задаваемые вопросы
Что показывает осциллограф в отличие от мультиметра?
Осциллограф рисует форму сигнала во времени: фронты, импульсы, помехи и дребезг, которые мультиметр усредняет в одно число. Это нужно, чтобы понять поведение сигнала, а не измерять один усреднённый уровень. Для отладки цифровых и импульсных схем осциллограф незаменим, мультиметр даёт лишь статичное значение.
Зачем нужны четыре канала?
Четыре канала позволяют смотреть несколько точек схемы одновременно и сравнивать их между собой: вход и выход, такт и данные, разные фазы сигнала. Это ускоряет поиск причины сбоя, когда важна связь сигналов во времени. Для простых задач хватает двух каналов, для шин и логики удобнее четыре.
Как полоса пропускания влияет на измерения?
Полоса определяет максимальную частоту, которую прибор покажет без завала амплитуды и формы. Если полоса мала для вашего сигнала, фронты сгладятся и картинка исказится. Практическое правило - брать запас по полосе относительно частоты сигнала, тогда форма отображается достоверно. Поэтому при отладке импульсных и цифровых узлов без осциллографа не обойтись.
Чем отличается частота дискретизации от полосы?
Полоса - это про аналоговый тракт и максимальную частоту сигнала, а частота дискретизации - сколько отсчётов в секунду делает АЦП. Высокая дискретизация детальнее оцифровывает быстрые фронты. Оба параметра важны вместе: узкая полоса или редкие отсчёты одинаково портят картину быстрого сигнала.
Документация и ПО Hantek DPO7354E
Название
Язык
Версия
Размер и тип
Руководство пользователя для осциллографов Hantek серии DPO7000
Язык:
Русский
Размер и тип:
603 КБ,
pdf
Руководство пользователя для осциллографа Hantek серии DPO7000
Язык:
Китайский
Размер и тип:
3,27 МБ,
PDF
Краткое руководство пользователя для осциллографов Hantek серии DPO7000
Язык:
Английский
Размер и тип:
416 КБ,
PDF
