Осциллограф Hantek DPO7102E (2 канала, 100 МГц) с генератором сигнала
104 440 ₽
104 440 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 1 шт.
Артикул (код товара)
20016
Модель (серия)
DPO7102E
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
18
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Hantek DPO7102E
Общие данные
Артикул (код товара)
20016
Производитель (бренд)
Модель (серия)
DPO7102E
Страна производства
Китай
Гарантия, мес.
18
Основные характеристики
Глубина памяти на канал
Кол-во аналоговых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Входные параметры
Входное сопротивление
1 МОм ± 1 %
50 Ом ± 1 %
50 Ом ± 1 %
Входная ёмкость
19 пФ ± 3 пФ
Вертикальная система
Разреш. по вертикали (разрядность АЦП)
Ограничение полосы
20 МГц
Система синхронизации
Базовые типы триггера
фронт, наклон
Расширенные типы триггера
ширина импульса, видео, короткий импульс, импульс с заниженной амплитудой, задержка, установка и удержание
Протокольный триггер
RS232, LIN, CAN, SPI, I²C
Горизонтальная система
Горизонтальная развёртка
2 нс/дел - 1 кс/дел
Точность временной базы
± 1 ppm + 1ppm/год
Система измерения
Автоматические измерения
51 вид измерения параметров, поддержка статистики и анализа
Математические операции
сложение, вычитание, умножение, деление, БПФ, With, Or, Not, Hetero-Or, Intg, Diff, Lg, Ln, Exp, Abs, AX+B, фильтрация низких частот, фильтрация высоких частот, фильтрация полосовых частот, фильтрация полосовых сопротивлений
Частотомер
есть
Встроенные функции и опции
Возм. сохранения осциллограмм
Встроенные опции
Генератор сигналов
Логический анализатор
Анализатор спектра сигнала с помощью БПФ
Анализатор протоколов
Логический анализатор
Анализатор спектра сигнала с помощью БПФ
Анализатор протоколов
Декодирование сигналов шин
RS232
I²C
SPI
LIN
CAN
Parallel
I²C
SPI
LIN
CAN
Parallel
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB
LAN
LAN
Применение
Проектирование, отладка и ремонт электронных устройств
Автомобильная диагностика
Телекоммуникации
Обучение и научные исследования
Автомобильная диагностика
Телекоммуникации
Обучение и научные исследования
Описание Hantek DPO7102E
Технические характеристики Hantek DPO7102E
| Количество аналоговых каналов | 2 |
| Полоса пропускания | 100 МГц |
| Частота дискретизации | 2 Гвыб/сек |
| Глубина памяти | 2 Гб |
| Входное сопротивление и ёмкость |
1 МОм ± 1 % 50 Ом ± 1 % 19 пФ ± 3 пФ |
| Скорость захвата осциллограмм | 500000 осц./с |
| Вертикальная система | |
| Вертикальное разрешение | 8 бит |
| Вертикальная развёртка |
1 МОм: 500 мкВ/дел - 10 В /дел 50 Ом: 500 мкВ/дел - 1 В /дел |
| Ограничение полосы пропускания | 20 МГц |
| Горизонтальная система | |
| Коэффициент развертки | 2 нс/дел - 1 кс/дел |
| Точность временной базы | ± 1 ppm + 1ppm/год |
| Система синхронизации | |
| Режимы триггера | авто, нормальный, одиночный |
| Функции запуска триггера | фронт, ширина импульса, видео, наклон, короткий импульс, импульс с заниженной амплитудой, задержка, установка и удержание, RS232, LIN, CAN, SPI, I²C |
| Система измерения | |
| Математические операции | сложение, вычитание, умножение, деление, БПФ, With, Or, Not, Hetero-Or, Intg, Diff, Lg, Ln, Exp, Abs, AX+B, фильтрация низких частот, фильтрация высоких частот, фильтрация полосовых частот, фильтрация полосовых сопротивлений |
| Автоматическое измерение | 51 вид измерения параметров, поддержка статистики и анализа |
| Функции анализа | частотомер, цифровой вольтметр, анализ мощности, гистограмма, поиск, навигация, история, диаграмма скорости передачи данных |
| Шины и декодирование | parallel, RS232, I²C, SPI, LIN, CAN |
| Аппаратная запись и воспроизведение | до 2 млн. кадров (один канал) |
| Генератор сигналов произвольной формы | |
| Количество каналов | 1 |
| Полоса пропускания | 50 МГц |
| Частота дискретизации | 200 МВыб/с |
| Разрешение по вертикали | 12 бит |
| Формы сигналов | синусоидальная, прямоугольная, импульсная, треугольная, DC, шумовая, экпоненциальная, полуискажение, Гаусса, Лоренца двухтональная многочастотная, 13 стандартных форм сигналов |
| Логический анализатор | |
| Количество цифровых каналов | 16 |
| Частота дискретизации | 2 Гвыб/сек |
| Общие характеристики | |
| Дисплей | 10,1-дюймовый мультисенсорный экран, 256-волновая шкала в оттенках серого, послесвечение |
| Интерфейс |
USB Host, USB Device, LAN опционально: HDMI |
| Вес | ~ 2,5 кг |
|
Комплектация |
осциллограф Hantek DPO7102E - 1 шт пробник - 2 шт сетевой кабель - 1 шт USB кабель - 1 шт |

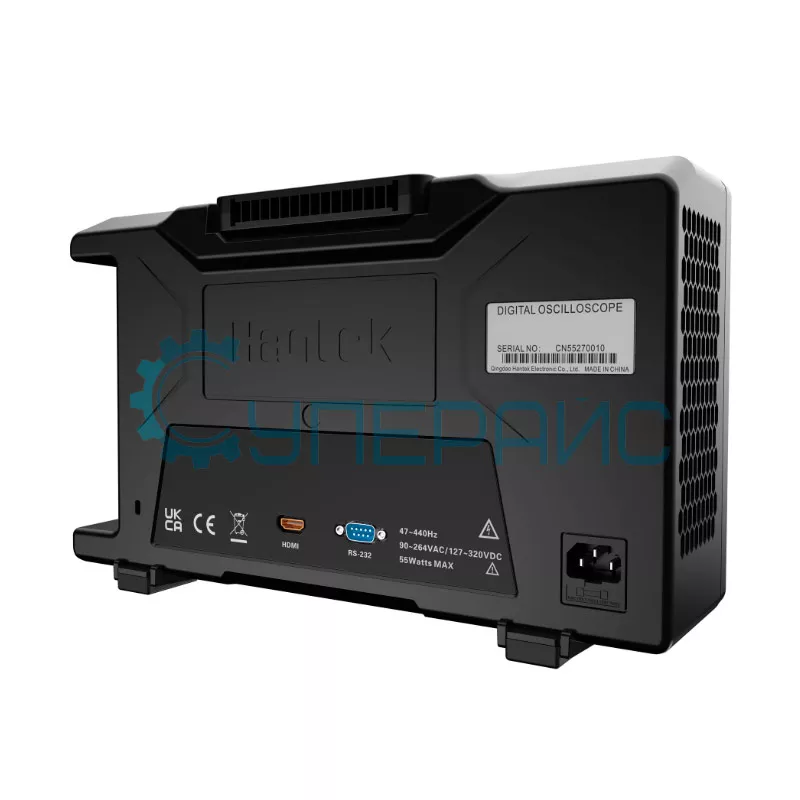

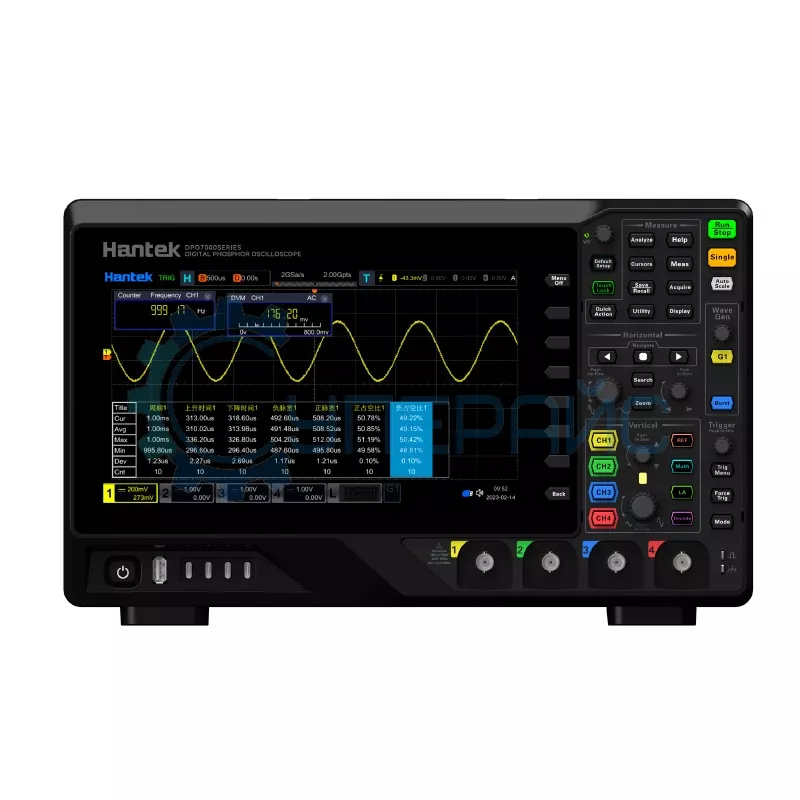

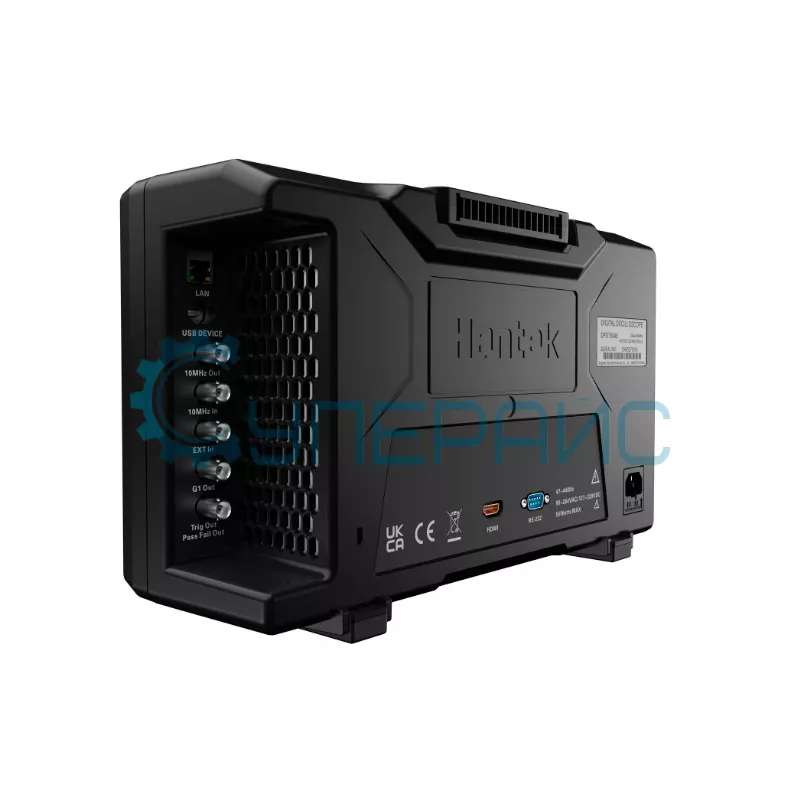

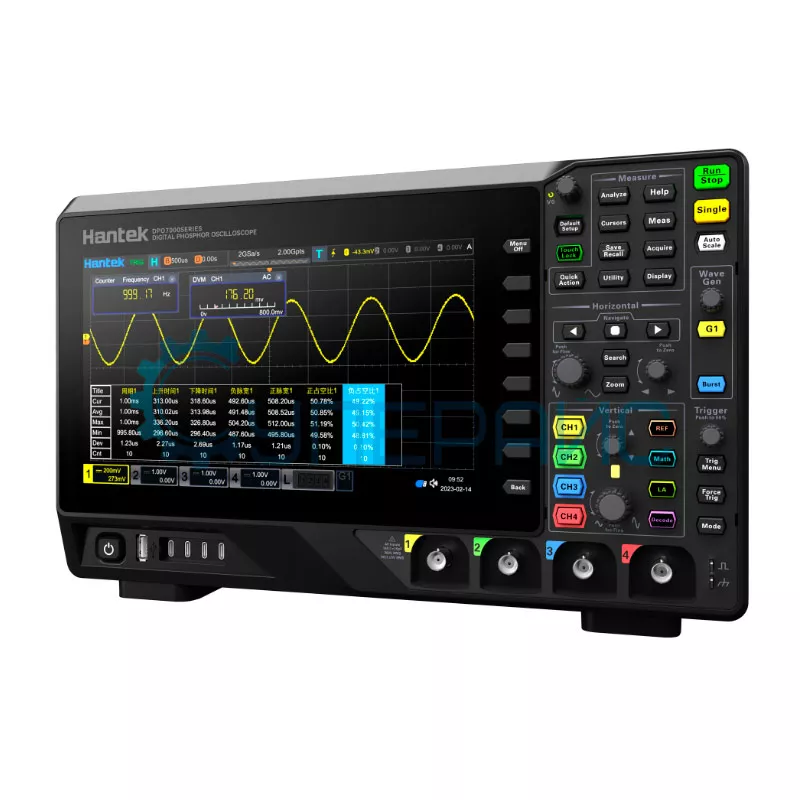

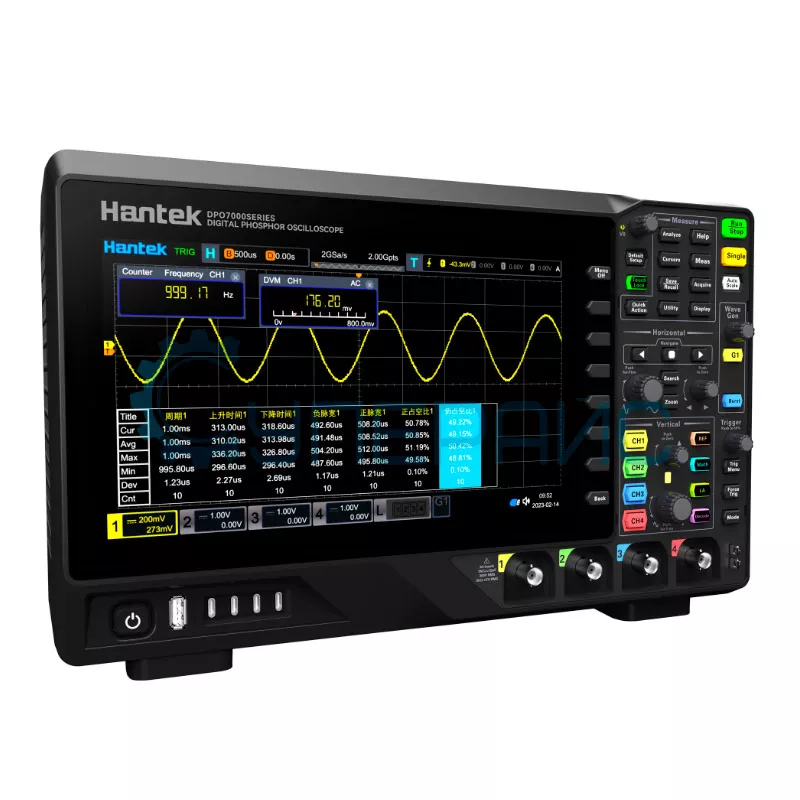

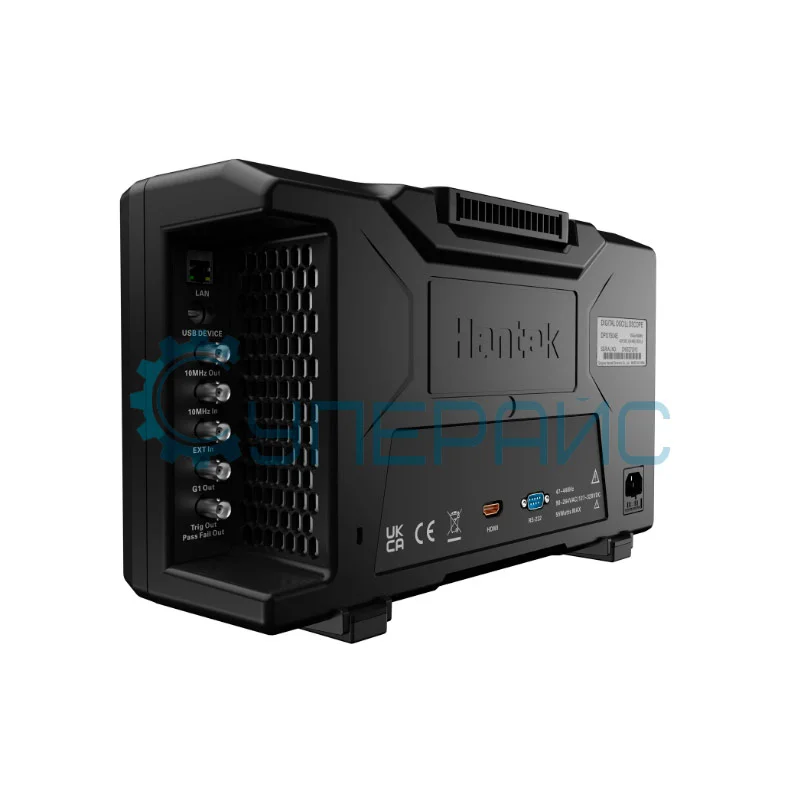

Обратите внимание. На фотографиях изображена 4-х канальная модель, данная модель 2-ух канальная. Визуально различается только количеством входов и расположением кнопок
Обзорная таблица осциллографов Hantek DPO серии E
| Характеристики | DPO7102E | DPO7104E | DPO7502E | DPO7504E | DPO7202E | DPO7354E | DPO7204E | DPO7352E |
| Полоса пропускания | 100 МГц | 100 МГц | 500 МГц | 500 МГц | 200 МГц | 350 МГц | 200 МГц | 350 МГц |
| Количество аналоговых каналов | 2 | 4 | 2 | 4 | 2 | 4 | 4 | 2 |
| Частота дискретизации | 2 Гвыб/сек | |||||||
| Глубина памяти | 2 Гб | |||||||
| Входное сопротивление и ёмкость |
1 МОм ±1% 50 Ом ±1% 21 пФ ±3 пФ |
|||||||
| Скорость захвата осциллограмм | 500 000 осциллограмм/с | |||||||
| Вертикальное разрешение | 8 бит | |||||||
| Генератор сигналов произвольной формы | Да (1 канал) | |||||||
| Логический анализатор | 16 цифровых каналов | |||||||
| Дисплей | 10,1-дюймовый мультисенсорный экран, 256-волновая шкала в оттенках серого, послесвечение | |||||||
Осциллограф с генератором Hantek DPO7102E: Мощный аналитический центр
Цифровой осциллограф генератор Hantek DPO7102E — интегрированное решение для инженеров, разработчиков и сервисных специалистов, объединяющее в одном корпусе высокопроизводительный осциллограф, генератор сигналов и логический анализатор. Он способен не просто фиксировать сигналы, а комплексно анализировать сложные процессы в цифровых и аналоговых схемах, что ускоряет поиск неисправностей и отладку проектов.
Применение:
- Отладка силовой электроники: Анализ форм сигналов в импульсных источниках питания, преобразователях частоты, системах управления двигателями.
- Разработка и тестирование: Синхронное наблюдение за аналоговыми параметрами и цифровыми протоколами благодаря встроенному логическому анализатору.
- Ремонт и сервис: Оперативная диагностика неисправностей в бытовой и профессиональной электронной аппаратуре.
Устройство обладает впечатляющей глубиной памяти, что обеспечивает запись и последующий детальный анализ длинных последовательностей сигналов без потери детализации. Частота дискретизации гарантирует точное воспроизведение даже быстропротекающих процессов, а полоса пропускания позволяет работать с высокочастотными компонентами.
Преимущества комплекса:
- Экономия пространства и бюджета: Объединение трех приборов в одном корпусе избавляет от коммутации отдельного генератора сигнала и логического анализатора.
- Синхронизация данных: Возможность одновременного просмотра аналоговых, цифровых и спектральных характеристик сигнала на одном большом дисплее.
- Удобство: Интуитивный интерфейс сенсорного экрана и мощный программный функционал для автоматических измерений и декодирования протоколов (I2C, SPI, CAN, UART) экономят время и минимизируют ошибки.
- Мобильность: Компактный корпус и небольшой вес позволяют легко транспортировать прибор для проведения измерений непосредственно на объекте.
Осциллограф с генератором Hantek DPO7102E — это не просто измеритель, а полноценная рабочая станция для решения широкого спектра задач.
Документация и ПО Hantek DPO7102E
Название
Язык
Версия
Размер и тип
Руководство пользователя для осциллографов Hantek серии DPO7000
Язык:
Русский
Размер и тип:
603 КБ,
pdf
Руководство пользователя для осциллографа Hantek серии DPO7000
Язык:
Китайский
Размер и тип:
3,27 МБ,
PDF
Краткое руководство пользователя для осциллографов Hantek серии DPO7000
Язык:
Английский
Размер и тип:
416 КБ,
PDF
