Прецизионный осциллограф OWON SDS1104 (4 канала, 100 МГц)

Прецизионный осциллограф OWON SDS1104 (4 канала, 100 МГц)

Артикул (код товара): 11847
нет отзывов
Производитель (бренд):  OWON
нет отзывов

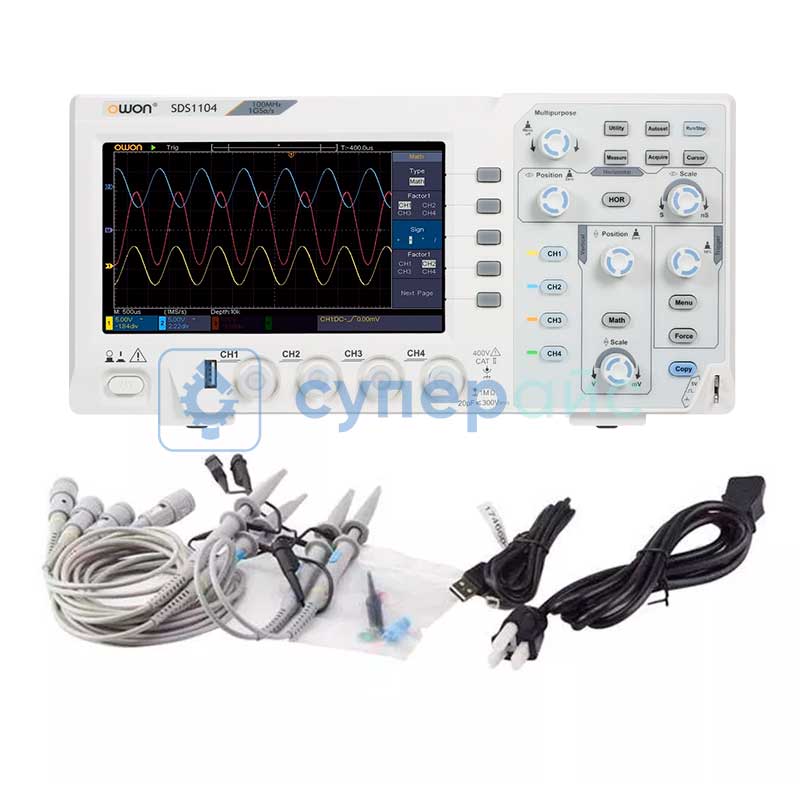

Прецизионный осциллограф OWON SDS1104 (4 канала, 100 МГц) фото 1
Прецизионный осциллограф OWON SDS1104 (4 канала, 100 МГц) фото 1

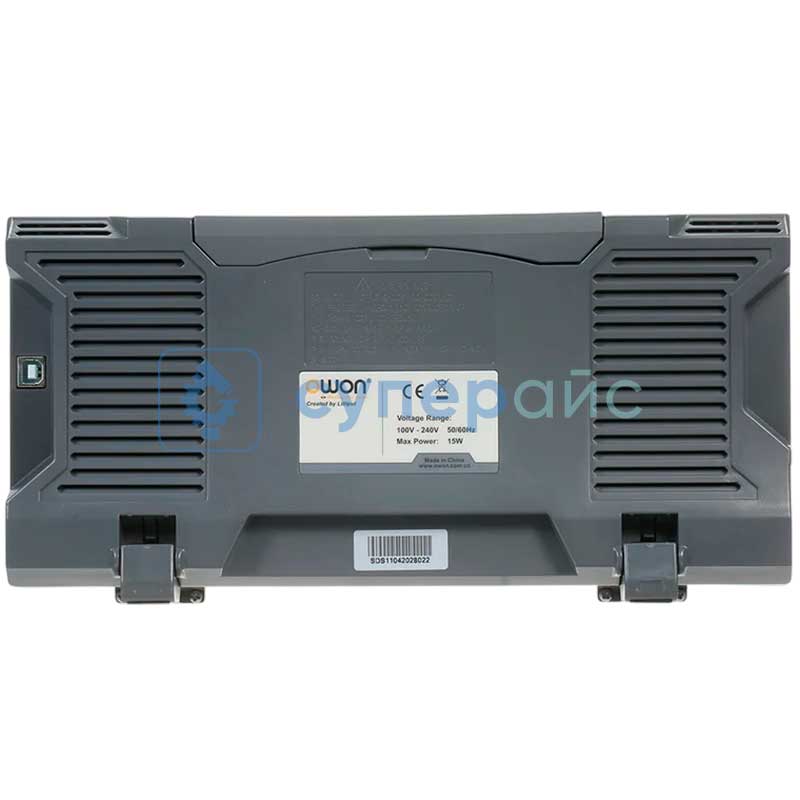

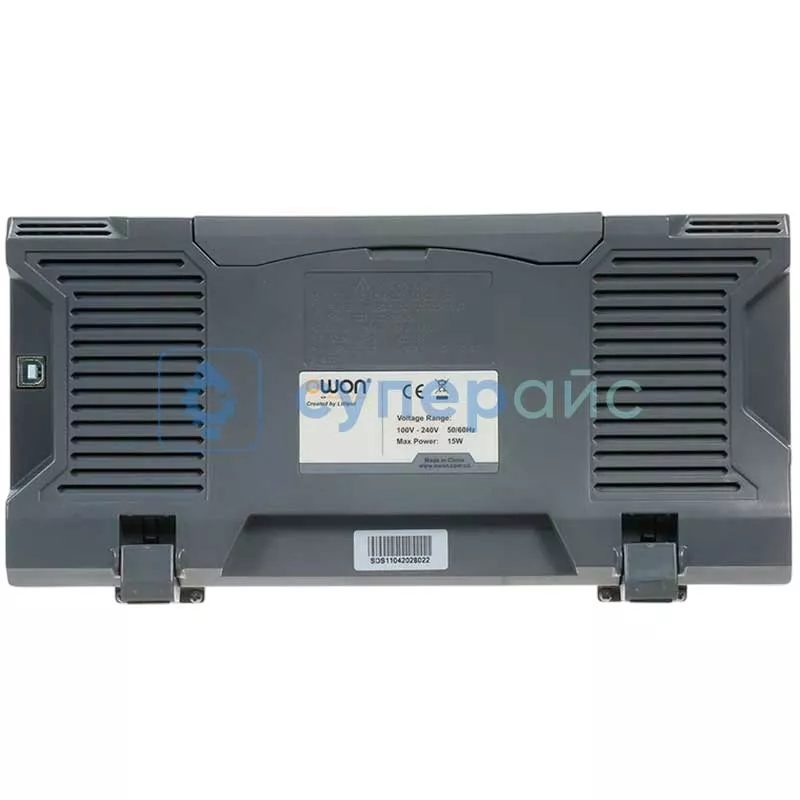

Прецизионный осциллограф OWON SDS1104 (4 канала, 100 МГц) фото 2

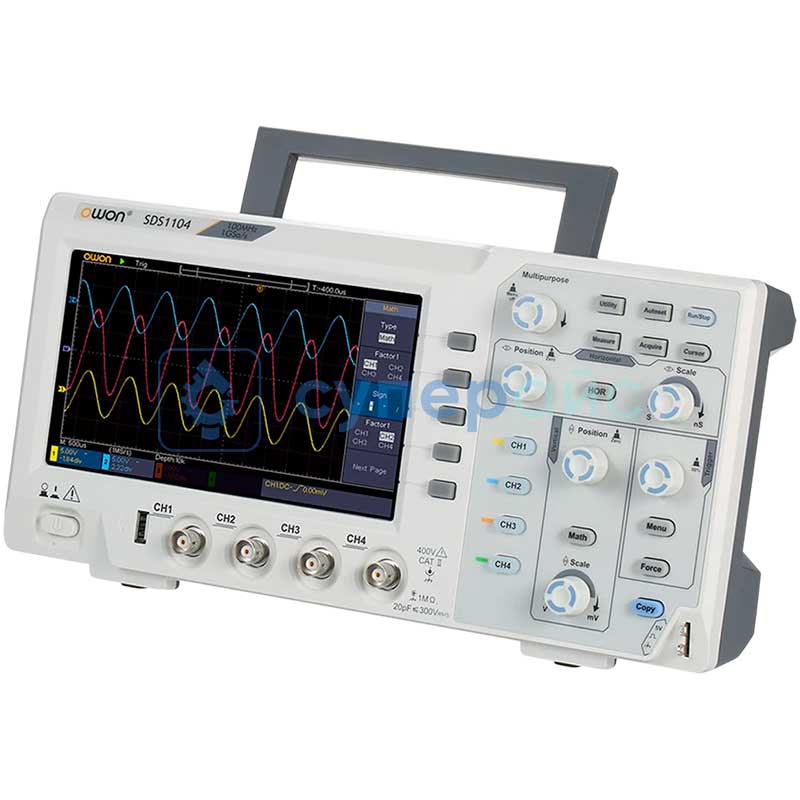

Прецизионный осциллограф OWON SDS1104 (4 канала, 100 МГц) фото 3

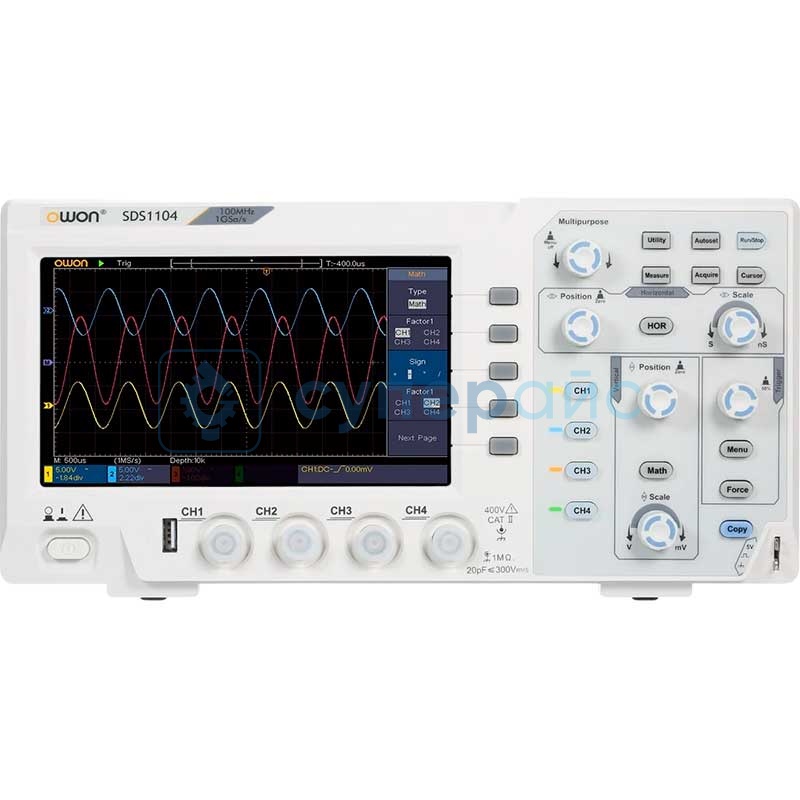

Прецизионный осциллограф OWON SDS1104 (4 канала, 100 МГц) фото 4
OWON
Прецизионный осциллограф OWON SDS1104 (4 канала, 100 МГц) фото 1
Прецизионный осциллограф OWON SDS1104 (4 канала, 100 МГц) фото 2
Прецизионный осциллограф OWON SDS1104 (4 канала, 100 МГц) фото 3
Прецизионный осциллограф OWON SDS1104 (4 канала, 100 МГц) фото 4

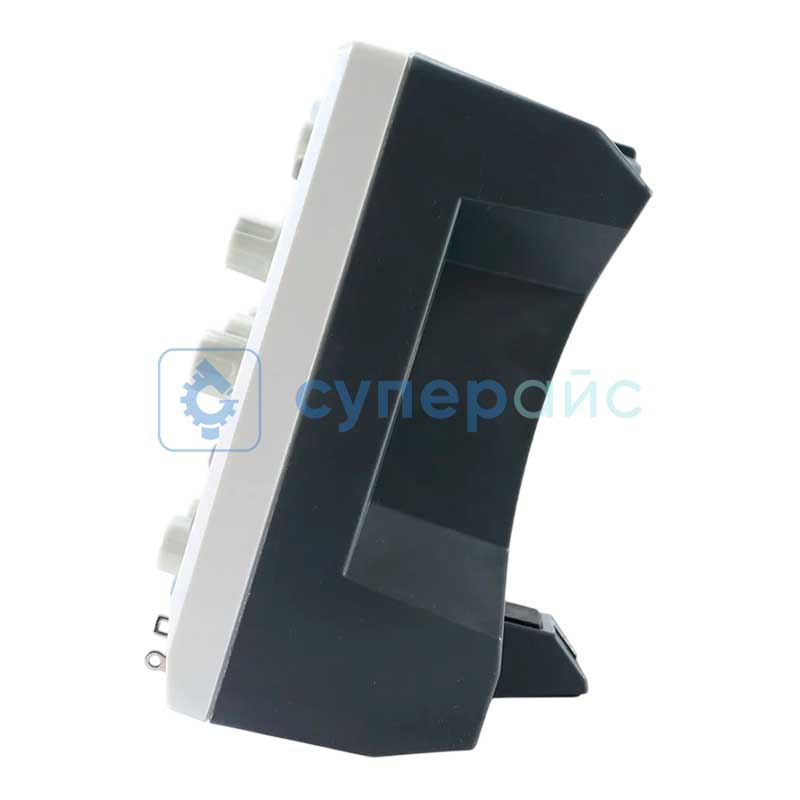

Прецизионный осциллограф OWON SDS1104 (4 канала, 100 МГц) фото 5
32 000 ₽
32 000 ₽
включая НДС: 22%
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 4 шт.
Артикул (код товара)
11847
Модель (серия)
SDS1104
Производитель (бренд)
OWON
Страна производства
Китай
Гарантия, мес.
24
Официальный дистрибьютор OWON в РФ
Да
Смотреть все характеристики
Доставка

Транспортной компанией по РФ и СНГ

Курьером по Москве

Самовывоз из магазина
Оплата

Для юрлиц – переводом на расчётный счёт

Для физлиц – наложенным платежом,
безналично и наличными
Для бизнеса

Аккредитованы на ЭТП

Участвуем в госзакупках по 223-ФЗ и 44-ФЗ

Оказываем помощь в разработке ТЗ
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ

Характеристики OWON SDS1104

Общие данные

Артикул (код товара)
11847
Производитель (бренд)
OWON
Модель (серия)
SDS1104
Страна производства
Китай
Гарантия, мес.
24

Основные характеристики

Глубина памяти на канал
20 Кб
Кол-во аналоговых каналов
4
Кол-во цифровых каналов
нет
Полоса пропускания, МГц
100
Тип
цифровой запоминающий (DSO)
Частота дискретизации на канал, МВыб/с
1000
Максимальное входное напряжение
± 400 В
Время нарастания, нс
≤3,5

Входные параметры

Развязка входа
DC, AC, GND
Входное сопротивление
1 МОм ± 2 %
Входная ёмкость
15 пФ ± 5 пФ
Коэффициенты пробников
1 Х, 10 Х, 100 Х, 1000 Х
Канальная изоляция
50 Гц: 100 : 1
10 МГц: 40 : 1

Вертикальная система

Разреш. по вертикали (разрядность АЦП)
8 бит
Ограничение полосы
20 МГц
Низкочастотный отклик
≥ 10 Гц (на входе BNC)
Точность усиления постоянного тока
± 3% больше 16 средних значений: ± (3% от значения + 0,05 дел)

Система синхронизации

Базовые типы триггера
фронт
Расширенные типы триггера
видео сигнал
Диапазон удержания триггера
100 нс - 10 с

Горизонтальная система

Горизонтальная развёртка
2 нс / дел - 1000 с / дел, 1, 2, 5 шаг
Точность временной базы
однократный: ± (1 интервал выборки + 100 ppm x чтение + 0,6 нс) больше 16 средних значений: ± (1 интервал выборки + 100 ppm x чтение + 0,4 нс)
Интерполяция
sin (х) / х

Система измерения

Автоматические измерения
период, частота, среднее значение, PK-PK, RMS, максимум, минимум, верх, основание, амплитуда, перерегулирование, предварительная съемка, время нарастания, время спада, отрицательная ширина импульса, положительная ширина импульса, отрицательный рабочий цикл, положительный рабочий цикл, задержка A → B, среднеквадратичное значение цикла, среднеквадратичное значение курсора, коэффициент заполнения экрана, фаза + счетчик импульсов, счетчик импульсов, счетчик нарастания фронта, счетчик спадающего фронта, площадь и площадь цикла
Курсорные измерения
△ V, △ T, △ T & △ V между курсорами, автоматический курсор
Математические операции
+, -, *, / FFT

Встроенные функции и опции

Возм. сохранения осциллограмм
Да
Встроенные опции
Анализатор спектра сигнала с помощью БПФ
Декодирование сигналов шин
Нет

Общие характеристики

ИПД (Interfaces / Inputs and Outputs)
USB
Применение
Проектирование, отладка и ремонт электронных устройств
Телекоммуникации
Обучение и научные исследования
Разреш. дисплея, пиксель
800x480
Рабочая температура
от 0 °С до 40 °С
Рабочая влажность
до 90%

Габариты и вес

Габариты прибора
301 х 152 х 70 мм
Габариты упаковки
390 x 130 x 210 мм
Вес нетто, кг
1,050
Вес брутто, кг
1,811

Комплектация

Комплектация
щупы для осциллографа - 4 шт
щуп регулировки - 1 шт
кабель питания - 1 шт
USB кабель - 1 шт
диск с программным обеспечением - 1 шт
инструкция по эксплуатации - 1 шт

Описание OWON SDS1104

Цифровой осциллограф OWON SDS1104

OWON SDS1104 – это многоканальный цифровой осциллограф, 4 канала которого используются для одновременного наблюдения и анализа нескольких электрических сигналов в электронных схемах.

Устройство помогает проводить дифференцированные измерения с целью выявления шумов, может работать со сложными электронными комплексами. Модели такого типа применяются для устранения неполадок в электронике или диагностики оборудования.

Полоса пропускания устройства составляет 100 МГц – измерять параметры сигналов можно в широком диапазоне частот. Высокая степень точности и частоты отображения определяется вертикальным разрешением в 8 бит. Прибор подойдёт для отслеживания малых изменений амплитуды.

Высокоточный осциллограф SDS1104 оборудован семидюймовым дисплеем в виде LCD-экрана. Для безопасной эксплуатации прибора установлены предохранители.

Поддерживается счётчик, а также интерфейс USB 2.0 для подключения к компьютеру или другим внешним устройствам, что делает модель удобным инструментом скоростной передачи данных с последующим хранением и анализом. Ввиду интерфейса прибор также может использоваться в связке со специализированным программным обеспечением.

Охлаждается по методу естественной конвекции. Подойдёт для работ в области радиотехники, медицины, нанотехнологий, а также для калибровки и тестирования других измерительных приборов.

Часто задаваемые вопросы

Сколько каналов и какая полоса у OWON SDS1104?
У осциллографа четыре канала и полоса пропускания 100 МГц. Четыре канала позволяют одновременно наблюдать сразу несколько сигналов в одной схеме.
Чем полезны сразу четыре канала?
На четырёх каналах удобно отслеживать взаимосвязь нескольких сигналов - например, шину данных, тактовый сигнал и питание вместе. Это ускоряет отладку сложных цифровых устройств.
Для каких сигналов хватит полосы 100 МГц?
Полоса 100 МГц закрывает большинство задач в цифровой и аналоговой электронике, микроконтроллерах и связи средних частот. Для широкополосных ВЧ-сигналов нужна модель с более высокой полосой.
Это настольный прибор?
Да, SDS1104 - настольный цифровой осциллограф для рабочего стола. Он рассчитан на лабораторию, мастерскую или учебный класс.
Кому подойдёт эта модель?
Подходит инженерам, сервисным центрам и учебным лабораториям, где нужно смотреть несколько сигналов сразу. Четыре канала и полоса 100 МГц дают запас для серьёзной работы.
