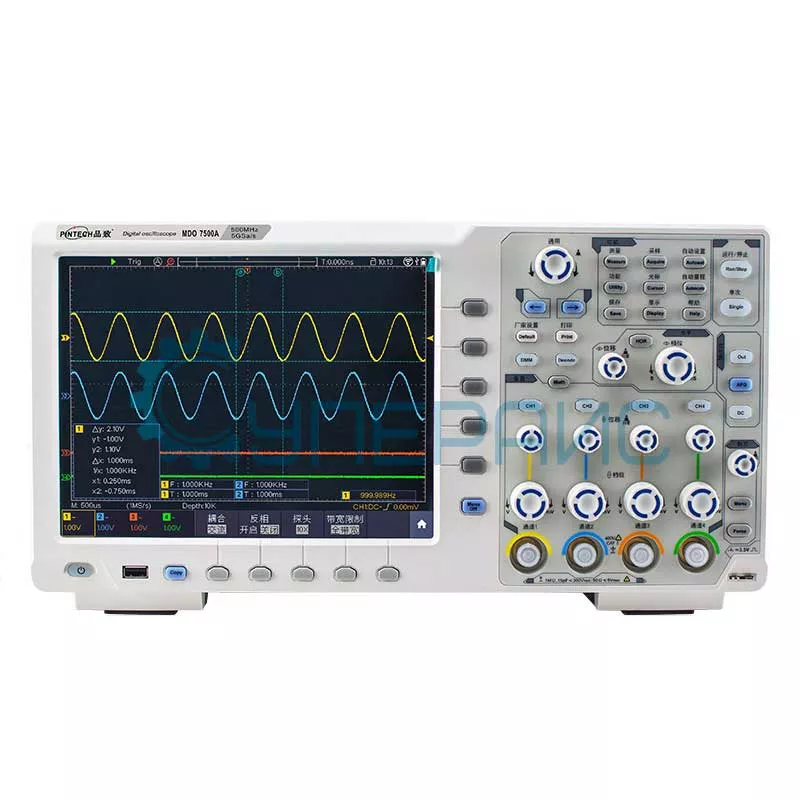

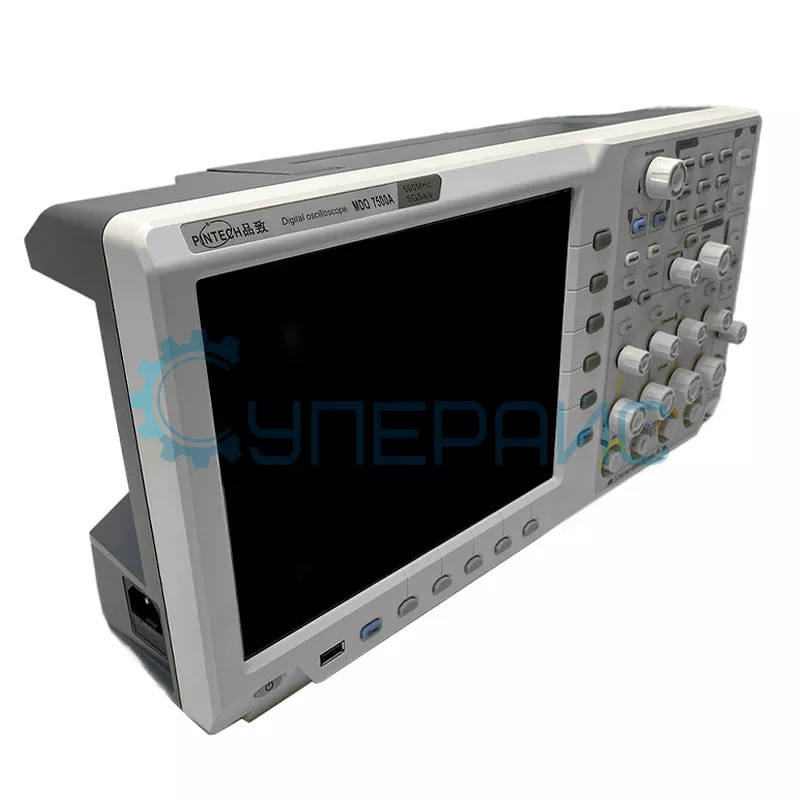

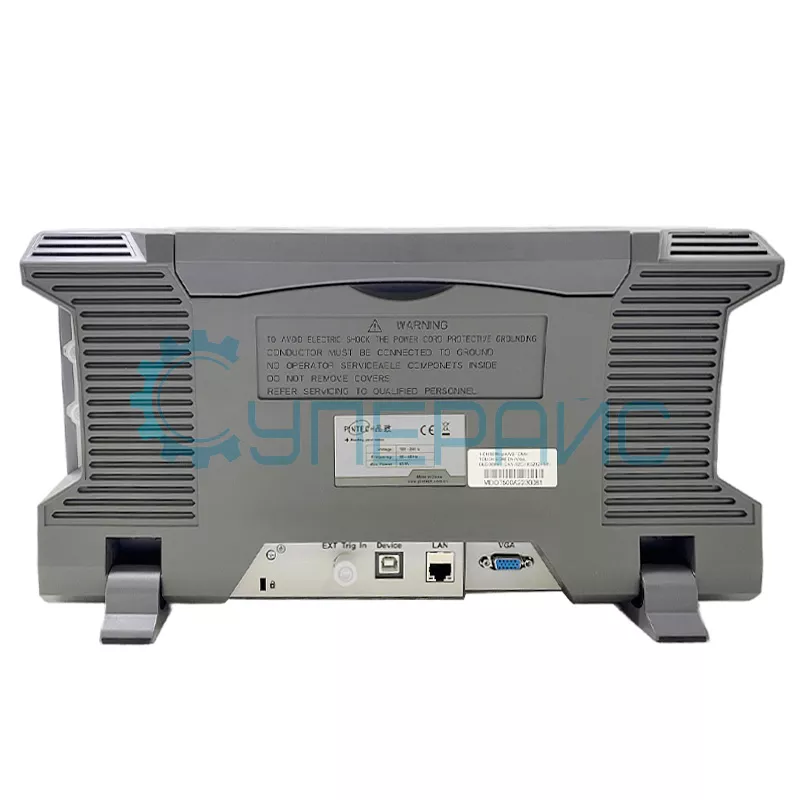

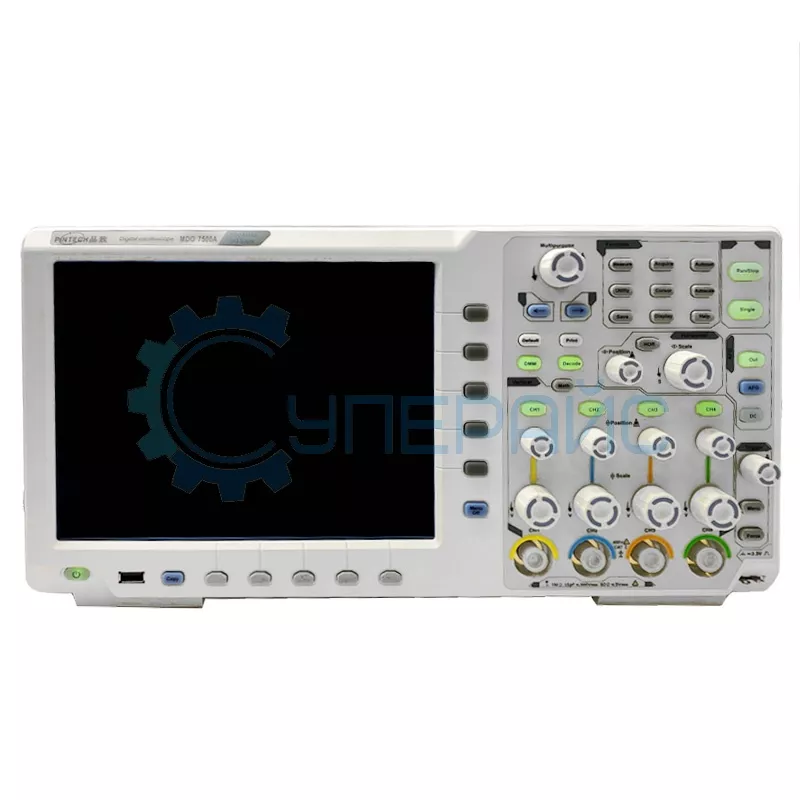

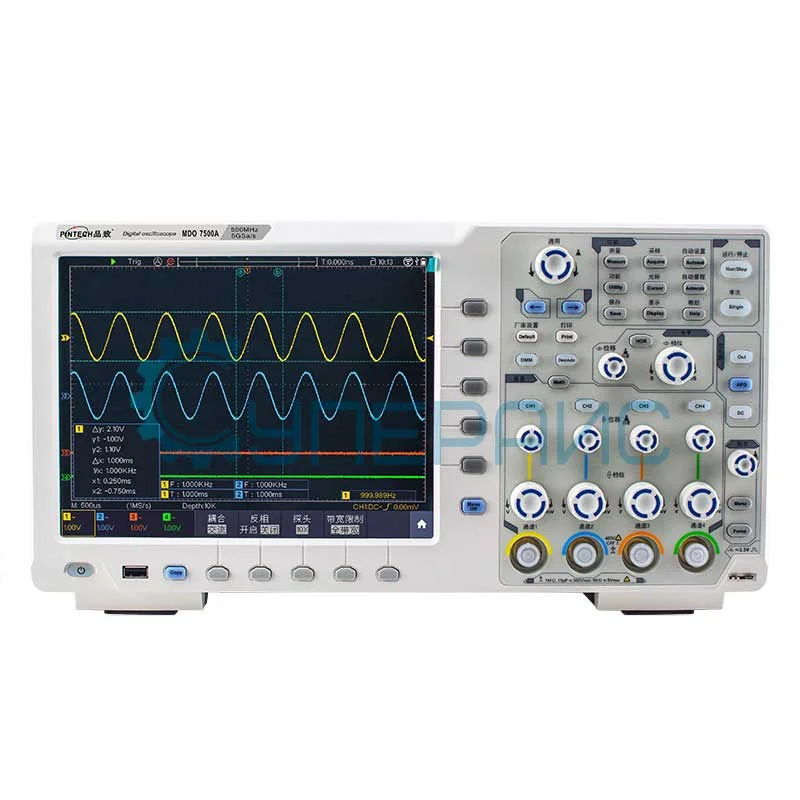

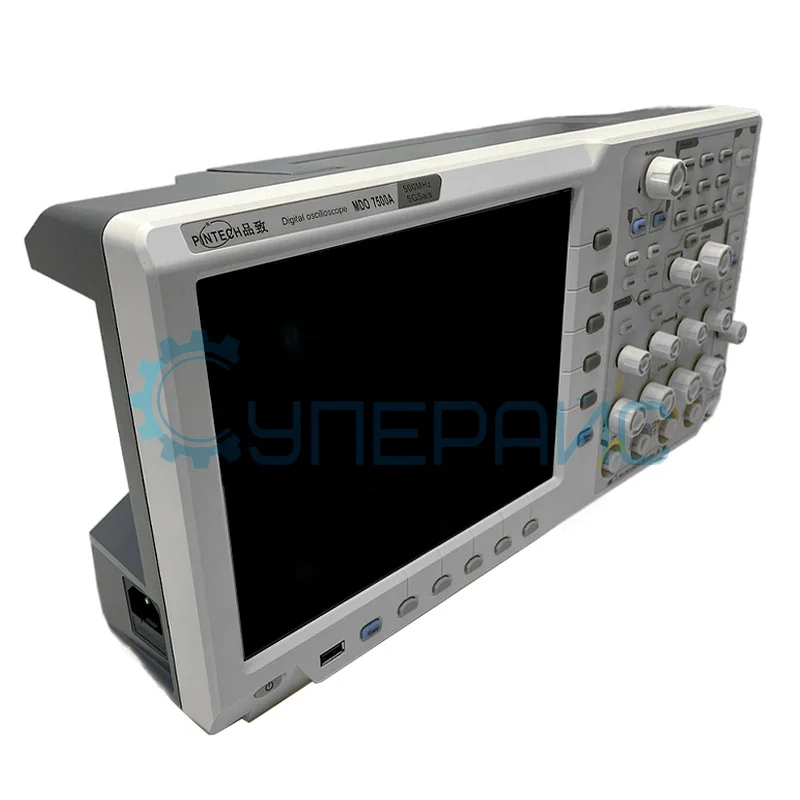

Настольный осциллограф PINTECH MDO7500A (4 канала, 500 МГц)
285 120 ₽
285 120 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 1 шт.
Склад в Гуанчжоу: 1 шт.
Артикул (код товара)
17101
Модель (серия)
MDO7500A
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Официальный дистрибьютор PINTECH в РФ
Да
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики PINTECH MDO7500A
Общие данные
Артикул (код товара)
17101
Производитель (бренд)
Модель (серия)
MDO7500A
Страна производства
Китай
Гарантия, мес.
12
Основные характеристики
Глубина памяти на канал
Кол-во аналоговых каналов
Кол-во цифровых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Время нарастания, нс
Входные параметры
Развязка входа
DC, AC, GND
Входное сопротивление
1 МОм ± 2 %, 50 Ом ± 2 %
Входная ёмкость
15 пФ ± 5 пФ
Вертикальная система
Разреш. по вертикали (разрядность АЦП)
Система синхронизации
Базовые типы триггера
Edge
Расширенные типы триггера
Runt, Window, Timeout, Slope, Pulse Width, Pattern
Протокольный триггер
I2C, SPI, RS232/UART, LIN, CAN
Горизонтальная система
Горизонтальная развёртка
500 нс/дел – 1000 с/дел
Режимы развёртки
YT
Встроенные функции и опции
Возм. сохранения осциллограмм
Встроенные опции
Генератор сигналов
Логический анализатор
Мультиметр
Анализатор спектра сигнала с помощью БПФ
Частотомер
Анализатор протоколов
Логический анализатор
Мультиметр
Анализатор спектра сигнала с помощью БПФ
Частотомер
Анализатор протоколов
Декодирование сигналов шин
I²C
SPI
LIN
CAN
SPI
LIN
CAN
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
Нет
Применение
Проектирование, отладка и ремонт электронных устройств
Телекоммуникации
Обучение и научные исследования
Телекоммуникации
Обучение и научные исследования
Разреш. дисплея, пиксель
Габариты и вес
Габариты прибора
422 x 226 x 135 мм
Габариты упаковки
550 x 255 x 375 мм
Вес нетто, кг
5
Комплектация
Комплектация
кабель питания - 1 шт
кабель BNC - 1 шт
отвёртка для подстройки- 1 шт
кабель USB - 1 шт
пробник - 1 шт
кабель BNC - 1 шт
отвёртка для подстройки- 1 шт
кабель USB - 1 шт
пробник - 1 шт
Совместимость
Совместимость
Соединительный кабель RG142PUR BNC-Male - N-Male (3 м)
Соединительный кабель RG142PUR BNC-Male - N-Male (1 м)
Соединительный кабель RG142PUR BNC-Male - N-Male (0,5 м)
Соединительный кабель RG142PUR BNC-Male - N-Male (0,3 м)
Коаксиальный кабель RG58 BNC Male - BNC Female (10 м)
Коаксиальный кабель RG58 BNC Male - BNC Female (5 м)
Коаксиальный кабель RG58 BNC Male - BNC Female (2 м)
Коаксиальный кабель RG58 BNC Male - BNC Female (3 м)
Коаксиальный кабель RG58 BNC Male - BNC Female (1 м)
Коаксиальный кабель RG58 BNC Male - BNC Female (0,5 м)
Высоковольтный зонд PINTECH HVP-40DM
Высокочастотный токовый пробник PINTECH PT-350
Токовый пробник AC/DC 100кГц PINTECH PT-710
Высоковольтный пробник PINTECH HVP-15HF
Амплитудный усилитель напряжения PINTECH HA-805
Усилитель напряжения PINTECH HA-800
Усилитель высокого напряжения PINTECH HA-405
Амплитудный усилитель напряжения PINTECH HA-400
Усилитель напряжения PINTECH HA-205
Высоковольтный дифференциальный пробник PINTECH N1070A PRO
Активный пробник PINTECH N1070B
Высоковольтный пробник PINTECH PT-8010 для осциллографа
Активный дифференциальный пробник PINTECH DP-100
Токовый пробник PINTECH PT710-D для осциллографа
Соединительный кабель RG142PUR BNC-Male - N-Male (1 м)
Соединительный кабель RG142PUR BNC-Male - N-Male (0,5 м)
Соединительный кабель RG142PUR BNC-Male - N-Male (0,3 м)
Коаксиальный кабель RG58 BNC Male - BNC Female (10 м)
Коаксиальный кабель RG58 BNC Male - BNC Female (5 м)
Коаксиальный кабель RG58 BNC Male - BNC Female (2 м)
Коаксиальный кабель RG58 BNC Male - BNC Female (3 м)
Коаксиальный кабель RG58 BNC Male - BNC Female (1 м)
Коаксиальный кабель RG58 BNC Male - BNC Female (0,5 м)
Высоковольтный зонд PINTECH HVP-40DM
Высокочастотный токовый пробник PINTECH PT-350
Токовый пробник AC/DC 100кГц PINTECH PT-710
Высоковольтный пробник PINTECH HVP-15HF
Амплитудный усилитель напряжения PINTECH HA-805
Усилитель напряжения PINTECH HA-800
Усилитель высокого напряжения PINTECH HA-405
Амплитудный усилитель напряжения PINTECH HA-400
Усилитель напряжения PINTECH HA-205
Высоковольтный дифференциальный пробник PINTECH N1070A PRO
Активный пробник PINTECH N1070B
Высоковольтный пробник PINTECH PT-8010 для осциллографа
Активный дифференциальный пробник PINTECH DP-100
Токовый пробник PINTECH PT710-D для осциллографа
Описание PINTECH MDO7500A
Обзорная таблица осциллографов PINTECH
| Характеристики | MDO7350 | MDO7350A | MDO7500A |
| Полоса пропускания | 350 МГц | 350 МГц | 500 МГц |
| Количество каналов | 2 | 4 | 4 |
| Время нарастания | 1 нс | 1 нс | ≤ 0,7 нс |
| Частота дискретизации |
5 ГВыб/с (1 канал) 2,5 ГВыб/с (2 канала) |
5 ГВыб/с (1 канал) 2,5 ГВыб/с (2 канала) 1 ГВыб/с (4 канала) |
5 ГВыб/с (1 канал) 2,5 ГВыб/с (2 канала) 1 ГВыб/с (4 канала) |
| Глубина памяти | 400 Мб | ||
| Встроенный генератор сигналов | есть | ||
Настольный осциллограф PINTECH MDO7500A: 7 инструментов в 1 для сложной диагностики
Настольный цифровой осциллограф PINTECH MDO7500A с 4 каналами — это профессиональная станция для анализа электронных систем. Его ключевые характеристики: полоса пропускания 500 МГц, частота дискретизации 5 Гвыб/с (в 1-канальном режиме) и глубина памяти 400 Мб. Сенсорный 10.4" дисплей (800x600) обеспечивает интуитивное управление, а скорость захвата 600 000 осц./с гарантирует детектирование аномалий в реальном времени.
Техническое превосходство:
- 4 синхронизированных канала: Параллельный анализ сложных сигналов с временем нарастания ≤0.7 нс.
- Гибкая развертка: Диапазон 500 нс/дел – 1000 с/дел для изучения низко- и высокочастотных процессов.
- Интеллектуальные триггеры: Захват по фронту, видеосигналам, окну, логике (I²C, SPI, CAN, RS232, LIN) и импульсным аномалиям.
- Адаптивный импеданс: Автоподстройка под нагрузку 1 МОм или 50 Ом для минимизации искажений.
Мультиинструментальная платформа объединяет 7 устройств: Генератор сигналов – создание тестовых форм волн. Мультиметр – точные замеры напряжения/тока/сопротивления. Анализатор спектра (БПФ) – частотная диагностика РЧ-компонентов. Логический анализатор – декодирование цифровых протоколов. Анализатор протоколов – валидация шинных данных. Частотомер – контроль стабильности тактовых сигналов. Осциллограф 4 канала – базовый инструмент визуализации.
Осциллограф PINTECH MDO7500A незаменим для разработки источников питания, тестирования ЭМС, отладки встраиваемых систем и ремонта промышленной электроники. Его способность заменять настольный цифровой осциллограф, анализатор и генератор экономит пространство в лаборатории и сокращает время диагностики. Глубокая память (400 Мб) и поддержка внешних пробников (HVP-40DM, DP-100) обеспечивают прецизионные измерения в высоковольтных и ВЧ-цепях.
.webp "многофункциональный")
Документация и ПО PINTECH MDO7500A
Название
Язык
Версия
Размер и тип
Краткое руководство пользователя осциллографов PINTECH серии MDO7000
Язык:
Русский
Размер и тип:
1,04 МБ,
pdf
