Амплитудный усилитель напряжения PINTECH HA-805
265 440 ₽
265 440 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 1 шт.
Склад в Гуанчжоу: 1 шт.
Артикул (код товара)
21316
Модель (серия)
HA-805
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
6
Официальный дистрибьютор PINTECH в РФ
Да
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики PINTECH HA-805
Общие данные
Артикул (код товара)
21316
Производитель (бренд)
Модель (серия)
HA-805
Страна производства
Китай
Гарантия, мес.
6
Основные характеристики
Полоса пропускания, МГц
Тип
Усилитель
Общие характеристики
Применение
Проектирование, отладка и ремонт электронных устройств
Обучение и научные исследования
Обучение и научные исследования
Питание
от сети переменного тока / от блока питания
Рабочая температура
0 - 40 °C
Рабочая влажность
0 - 80 % относительной влажности
Габариты и вес
Габариты прибора
310x270x95 мм
Вес нетто, кг
5.2
Вес брутто, кг
6

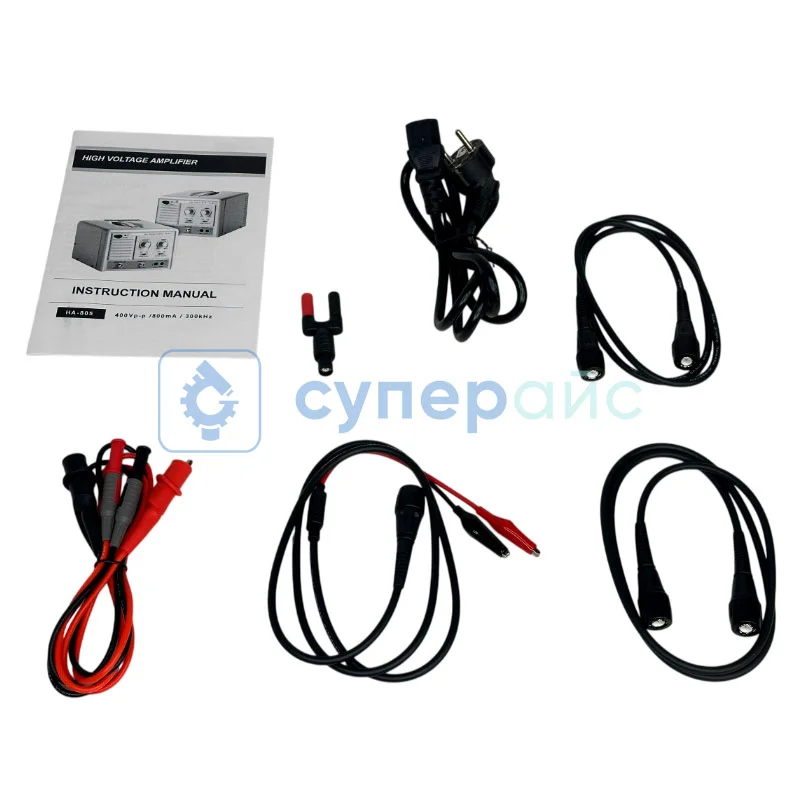

Комплектация
Комплектация
кабель питания - 1 шт
конвертер MT-246N - 1 шт
кабель ВР-250 - 1 шт
кабель ВР-251 - 1 шт
кабель ВР-253N - 1 шт
руководство пользователя - 1 шт
конвертер MT-246N - 1 шт
кабель ВР-250 - 1 шт
кабель ВР-251 - 1 шт
кабель ВР-253N - 1 шт
руководство пользователя - 1 шт
Совместимость
Описание PINTECH HA-805
Обзорная таблица усилителей PINTECH
| Характеристики | HA-205 | HA-400 | HA-405 | HA-800 | HA-805 |
| Выходное напряжение постоянного тока (макс.) | ±85 В | ±200 В | ±200 В | ±400 В | ±400 В |
| Выходное напряжение переменного тока (макс.) | 170 В | 400 В | 400 В | 800 В | 800 В |
| Постоянный ток (макс.) | ±450 мА | ±80 мА | ±200 мА | ±35 мА | ±100 мА |
| Полоса пропускания | ≦ 3 МГц / 100 В | ≦ 600 кГц / 200 В | ≦ 1 МГц / 200 В | ≦ 200 кГц / 400 В | ≦ 300 кГц / 400 В |
| Переменный ток (макс.) | 900 мАп-п | 160 мАп-п | 400 мАп-п | 70 мАп-п | 200 мАп-п |
| Скорость нарастания | 2500 В/мкс | 300 В/мкс | 500 В/мкс | 200 В/мкс | 300 В/мкс |
| Входное напряжение | 0 - 20 В | ||||
| DC Offset | 0 или ±80 В | 0 или ±200 В | 0 или ±200 В | 0 или ±400 В | 0 или ±400 В |
| Выход монитора | 100 : 1 | ||||
Усилитель напряжения PINTECH HA-805: Мощь и Скорость для Сложных Сигналов
Усилитель выходного напряжения PINTECH HA-805 — прецизионный инструмент для задач, требующих экстремальных параметров. Он обеспечивает выходное напряжение постоянного тока ±400 В и переменного до 800 В при токе ±100 мА. Полоса пропускания 300 кГц и скорость нарастания 300 В/мкс позволяют усиливать импульсные и ВЧ-сигналы без искажений.
Технические особенности:- Высоковольтный выход: DC ±400 В / AC 800 В (пик) для тестирования изоляции, пьезоприводов, разрядников.
- Мощность и скорость: Выход 80 ВА, скорость нарастания 300 В/мкс — усиливает фронты наносекундных импульсов.
- Адаптивное управление: Коэффициент усиления 0–180× (потенциометр), смещение DC ±400 В, вход 0–20 В.
- Защитные механизмы: Автопереключение выходного сопротивления (100 Ом ↔ 7.5 кОм) при перегрузке.
- Мониторинг: Выход 100:1 для подключения осциллографа без потери точности.
Безопасность и интеграция
Усилитель поддерживает безопасную нагрузку от 4 кОм и совместим с осциллографами PINTECH серии MDO. Защита от КЗ и перегрева (0–40°C) делает его надежным в промышленных условиях. Комплектные кабели (BP-250, BP-251, BP-253N) и конвертер MT-246N обеспечивают готовность к работе без дополнительных аксессуаров. Ключевые применения:- Испытание изоляции: Формирование высоковольтных импульсов для теста диэлектриков.
- Пьезотехника: Управление актуаторами и датчиками с высоким напряжением смещения.
- Импульсные системы: Усиление сигналов Генераторов Маркса, коронного разряда.
- Исследования в физике: Моделирование ESD-событий, ускоряющих полей.
- Ремонт ВЧ-оборудования: Тест усилителей мощности, трансформаторов, дросселей.
Усилитель PINTECH HA-805 — эталон для инженеров, работающих с высоким напряжением и быстрыми сигналами. Его сочетание выходного напряжения переменного тока 800 В, широкой полосы пропускания и запаса по скорости нарастания делает его незаменимым в лабораториях и на производстве.
Часто задаваемые вопросы
Зачем менять комплектные щупы и провода?
Комплектная оснастка изнашивается быстрее самого прибора: кабель перетирается у разъёма, крючок теряет пружину, изоляция трескается. Изношенный контакт даёт скачущие показания, которые легко принять за неисправность проверяемой схемы. Второй комплект нужен ещё и потому, что многие измерения требуют подключения сразу к нескольким точкам платы.
Как понять, что аксессуар подойдёт к прибору?
Смотрят три вещи: тип разъёма, допустимое напряжение и рабочую полосу. У осциллографов обычно вход BNC, у мультиметров гнёзда под банан, у генераторов свои варианты подключения. Дальше проверяют категорию безопасности: для работы вблизи сетевого напряжения нужна оснастка с соответствующей маркировкой. Полоса важна при быстрых сигналах.
Почему длина земляного провода имеет значение?
Длинный земляной провод вместе с щупом образует петлю, которая работает как индуктивность и добавляет звон на крутых фронтах. На экране появляется затухающая синусоида, которой в схеме нет. Для цифровых сигналов используют короткий пружинный контакт прямо у точки измерения. На медленных аналоговых цепях длина почти не мешает.
Можно ли обойтись обычным проводом с зажимами?
Для медленных цепей и проверки постоянного напряжения годится. Как только измеряются быстрые фронты или высокие частоты, обычный шнур срезает форму сигнала и ловит наводки. Вблизи сетевого напряжения такой провод опасен: у него нет ни нужной изоляции, ни маркировки категории безопасности. Для таких задач берут специализированную оснастку.
Документация и ПО PINTECH HA-805
Название
Язык
Версия
Размер и тип
Инструкция по эксплуатации амплитудных усилителей PINTECH HA-400, HA-405, HA-800, HA-805
Язык:
Русский
Размер и тип:
0,99 МБ,
pdf
