Универсальный осциллограф PINTECH MDO7500 (2 канала, 500 МГц)

Код товара: 17100

guarantee Гарантия 12 месяцев

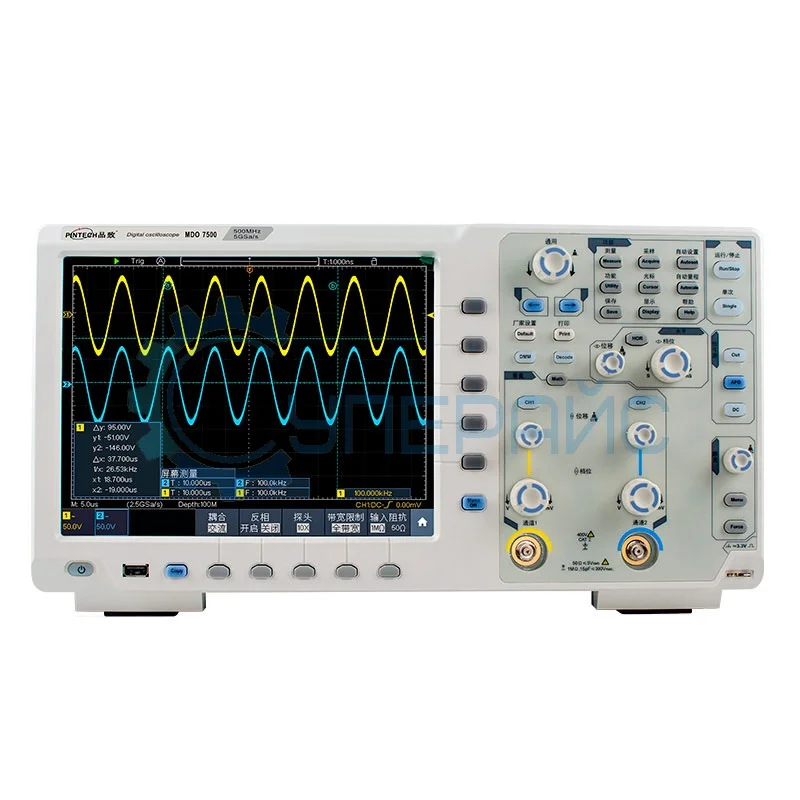

Универсальный осциллограф PINTECH MDO7500 (2 канала, 500 МГц) фото 1
Универсальный осциллограф PINTECH MDO7500 (2 канала, 500 МГц) фото 1

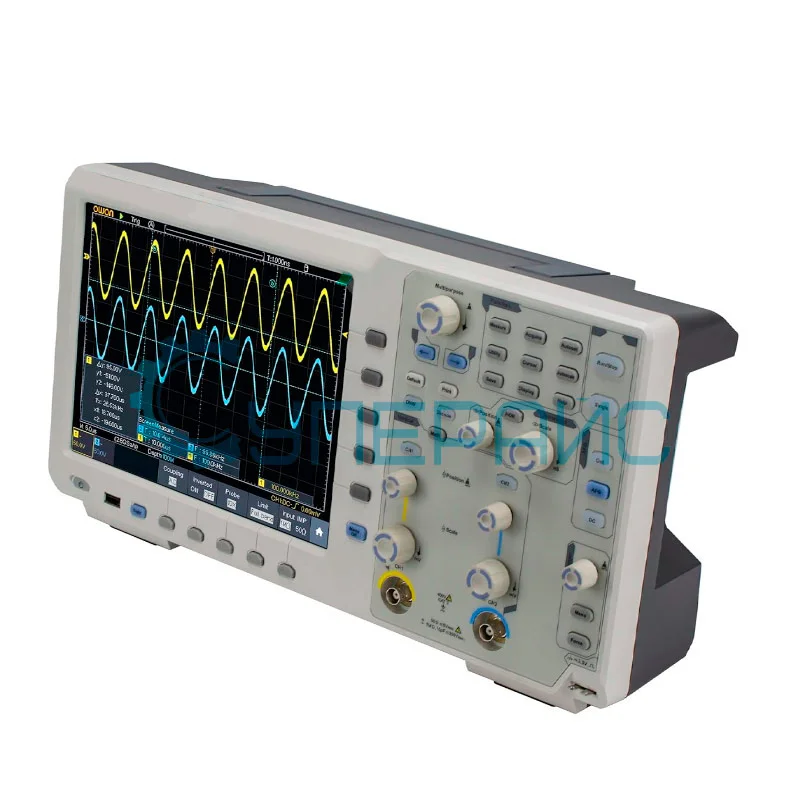

Универсальный осциллограф PINTECH MDO7500 (2 канала, 500 МГц) фото 2
Универсальный осциллограф PINTECH MDO7500 (2 канала, 500 МГц) фото 3
Универсальный осциллограф PINTECH MDO7500 (2 канала, 500 МГц) фото 4
О товаре
Настольный осциллограф PINTECH MDO7500
10,4-дюймовый дисплей
Количество каналов: 2
Полоса пропускания: 500 МГц
Частота дискретизации: 5 ГВыб/с
300 690 руб.
-10%
Ваша скидка
Ваша экономия
-10%
30 069 руб.
270 621 руб.
270 621 руб.
Купить в 1 клик
В наличии:
Склад в Москве: 1 шт.
Склад в Гуанчжоу: 1 шт.
О товаре
Настольный осциллограф PINTECH MDO7500
10,4-дюймовый дисплей
Количество каналов: 2
Полоса пропускания: 500 МГц
Частота дискретизации: 5 ГВыб/с

Технические характеристики PINTECH MDO7500

Полоса пропускания 500 МГц
Количество каналов 2
Частота дискретизации 5 ГВыб/с в одноканальном режиме
2,5 ГВыб/с в двухканальном
Глубина памяти 400 Мб
Встроенный генератор сигналов есть
Встроенный мультиметр есть
Встроенный анализатор спектра сигнала с помощью БПФ есть
Встроенный логический анализатор есть
Встроенный анализатор протоколов есть
Встроенный частотомер есть
Входные параметры
Развязка входа DC, AC, GND
Входной импеданс 1 МОм ± 2 %, 50 Ом ± 2 %; 15 пФ ± 5 пФ
Скорость захвата осциллограмм ≤ 600000 осц./с
Горизонтальная система
Коэффициент развёртки 500 нс / дел - 1000 с / дел (шаг 1,2,5)
Вертикальная система
Вертикальное разрешение 8 бит
Время нарастания ≤ 0,7 нс
Система синхронизации
Режимы триггера автоматический, нормальный, одиночный
Триггеры по краю, видео, импульсу, наклону, Windows, тайм-аут, Logic, I2C, SPI, RS232/UART, LIN, CAN
Общие характеристики
Тип дисплея 10,4 дюймов, 800 х 600
Сенсорный экран есть
Рабочая температура 0℃- 40℃
Габариты 422 х 226 х 135 мм
Вес 5 кг
Комплектация универсальный осциллограф PINTECH MDO7500 - 1 шт
Совместимость Соединительный кабель RG142PUR BNC-Male - N-Male (3 м)
Соединительный кабель RG142PUR BNC-Male - N-Male (1 м)
Соединительный кабель RG142PUR BNC-Male - N-Male (0,5 м)
Соединительный кабель RG142PUR BNC-Male - N-Male (0,3 м)
Коаксиальный кабель RG58 BNC Male - BNC Female (10 м)
Коаксиальный кабель RG58 BNC Male - BNC Female (5 м)
Коаксиальный кабель RG58 BNC Male - BNC Female (2 м)
Коаксиальный кабель RG58 BNC Male - BNC Female (3 м)
Коаксиальный кабель RG58 BNC Male - BNC Female (1 м)
Коаксиальный кабель RG58 BNC Male - BNC Female (0,5 м)
Высоковольтный зонд PINTECH HVP-40DM
Высокочастотный токовый пробник PINTECH PT-350
Токовый пробник AC/DC 100кГц PINTECH PT-710
Высоковольтный пробник PINTECH HVP-15HF
Амплитудный усилитель напряжения PINTECH HA-805
Усилитель напряжения PINTECH HA-800
Усилитель высокого напряжения PINTECH HA-405
Амплитудный усилитель напряжения PINTECH HA-400
Усилитель напряжения PINTECH HA-205
Высоковольтный дифференциальный пробник PINTECH N1070A PRO
Активный пробник PINTECH N1070B
Высоковольтный пробник PINTECH PT-8010 для осциллографа
Активный дифференциальный пробник PINTECH DP-100
Токовый пробник PINTECH PT710-D для осциллографа

Осциллограф PINTECH MDO7500

Универсальный осциллограф PINTECH MDO7500 — решение для инженеров и энтузиастов электроники. Объединяя функции осциллографа и анализатора спектра, он предлагает широкие возможности для измерения и анализа сигналов в любых инженерно-технических задачах.

Компактный и функциональный прибор

Сочетание функциональности осциллографа и анализатора гарантируют точные результаты и удобство в едином устройстве. Всё это помогает выполнять анализ в реальном времени для быстрой оценки параметров сигнала.

Преимущества модели:

  • Два канала для одновременного измерения и анализа двух сигналов.
  • Оборудован встроенным анализатором спектра для глубокого изучения характеристик сигналов.
  • Возможность настройки различных триггеров для точной фиксации интересующих событий.
  • Разрешение 8 бит гарантирует точность измерений и чёткость отображения данных.
  • Интуитивно понятный сенсорный экран предоставляет удобство в управлении и настройке прибора.
  • Небольшие габариты экономят пространство на столе, не жертвуя функциональностью.

Настольный осциллограф с анализатором спектра БПФ PINTECH MDO7500 — это мощное средство для профессионального анализа. Он гарантирует точность измерений и удобство эксплуатации, что делает его выбором как для профессионалов, так и для любителей электроники.

Обзорная таблица осциллографов PINTECH серии MDO7000

Характеристики MDO7022 MDO7350A MDO7500 MDO7500A
Полоса пропускания, МГц 20 350 500 500
Количество аналоговых каналов 2 4 2 4
Количество цифровых каналов нет
Частота дискретизации на канал, МВыб/с 100 625 5000 5000
Глубина памяти на канал, Мб 1 400 400 400
Время нарастания, нс ≤ 17,5 ≤ 1 ≤ 0,7 ≤ 0,7
Разрешение по вертикали (разрядность АЦП), бит 8
Генератор сигналов да
Логический анализатор нет да да да
Мультиметр нет да да да
Анализатор спектра сигнала с помощью БПФ нет да да да
Частотомер да
Самописец нет
Анализатор протоколов нет да да да
Дисплей 800 x 480 800 x 600 800 x 600 800 x 600
Интерфейс передачи данных USB

Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
