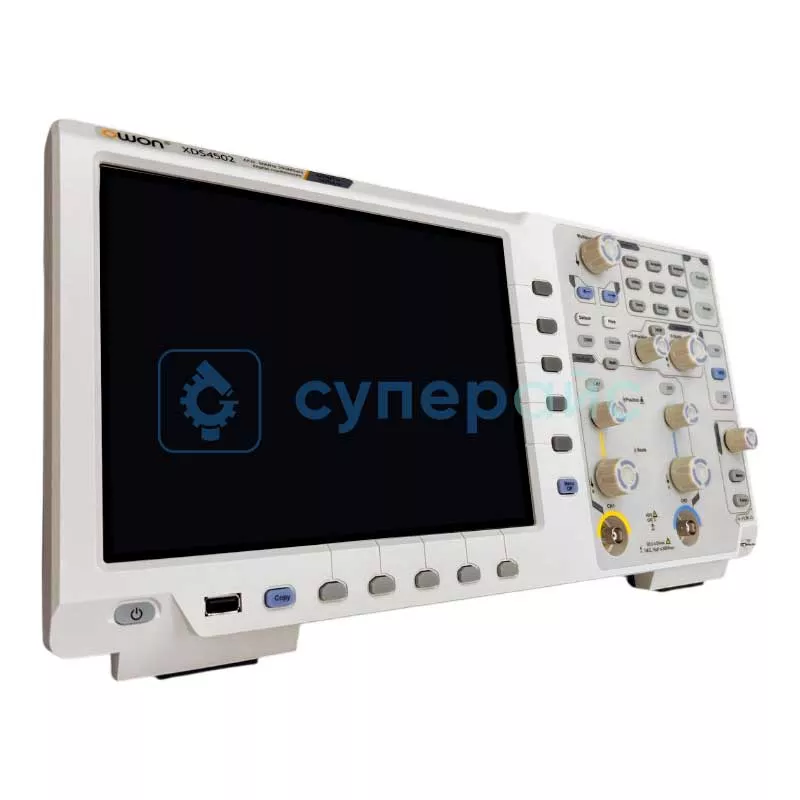

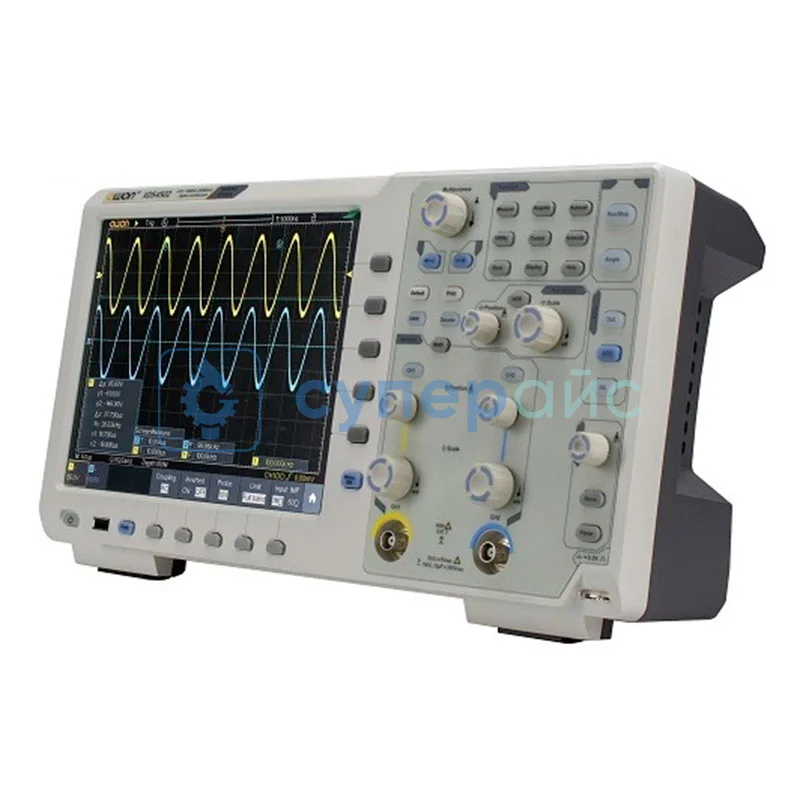

Двухканальный осциллограф OWON XDS4502 (2 канала, 500 МГц)
158 260 ₽
158 260 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 1 шт.
Склад в Гуанчжоу: 1 шт.
Артикул (код товара)
19980
Модель (серия)
XDS4502
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
24
Официальный дистрибьютор OWON в РФ
Да
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики OWON XDS4502
Общие данные
Артикул (код товара)
19980
Производитель (бренд)
Модель (серия)
XDS4502
Страна производства
Китай
Гарантия, мес.
24
Основные характеристики
Глубина памяти на канал
Кол-во аналоговых каналов
Кол-во цифровых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Максимальное входное напряжение
± 400 В (DC + AC Peak)
Время нарастания, нс
Входные параметры
Развязка входа
DC, AC, GND
Входное сопротивление
1 МОм ± 2 %, 50 Ом ± 2 %
Входная ёмкость
15 пФ ± 5 пФ
Канальная изоляция
100:1 (50 Гц), 40:1 (10 МГц), 20:1 (500 МГц)
Вертикальная система
Разреш. по вертикали (разрядность АЦП)
Вертикальная чувствительность
1 мВ/дел – 10 В/дел
Ограничение полосы
20 МГц
Низкочастотный отклик
≥ 10 Гц
Точность вертикального смещения
± 1 В (1 мВ/дел), ± 2 В (2–50 мВ/дел), ± 20 В (100–500 мВ/дел), ± 200 В (1–5 В/дел), ± 100 В (10 В/дел)
Система синхронизации
Базовые типы триггера
Edge
Расширенные типы триггера
Runt, Window, Timeout, Nth Edge, Slope, Pulse Width
Протокольный триггер
I2C, SPI, UART/RS232
Горизонтальная система
Горизонтальная развёртка
500 нс/дел – 1000 с/дел
Точность временной базы
± 2,5 ppm
Режимы развёртки
YT
Интерполяция
sin(x)/x, x
Система измерения
Автоматические измерения
период, частота, среднее значение, PK-PK, RMS, Max, Min, верхнее значение, базовое значение, амплитуда, превышение, предварительное значение, время нарастания, время спада, + длительность импульса, - ширина импульса, + рабочий цикл, - рабочий цикл, задержка A→B, среднеквадратичное значение цикла, среднеквадратичное значение курсора, режим работы экрана, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF, фаза A→B, + количество импульсов, - количество импульсов, количество фронтов нарастания, количество краев спада, площадь и область цикла
Математические операции
+, -, ×, /, FFT, FFTrms, Intg, Diff, Sqrt, LowPass, HighPass, BandPass, BandStop
Встроенные функции и опции
Возм. сохранения осциллограмм
Встроенные опции
Генератор сигналов
Декодирование сигналов шин
RS232
UART
I²C
SPI
CAN
UART
I²C
SPI
CAN
Общие характеристики

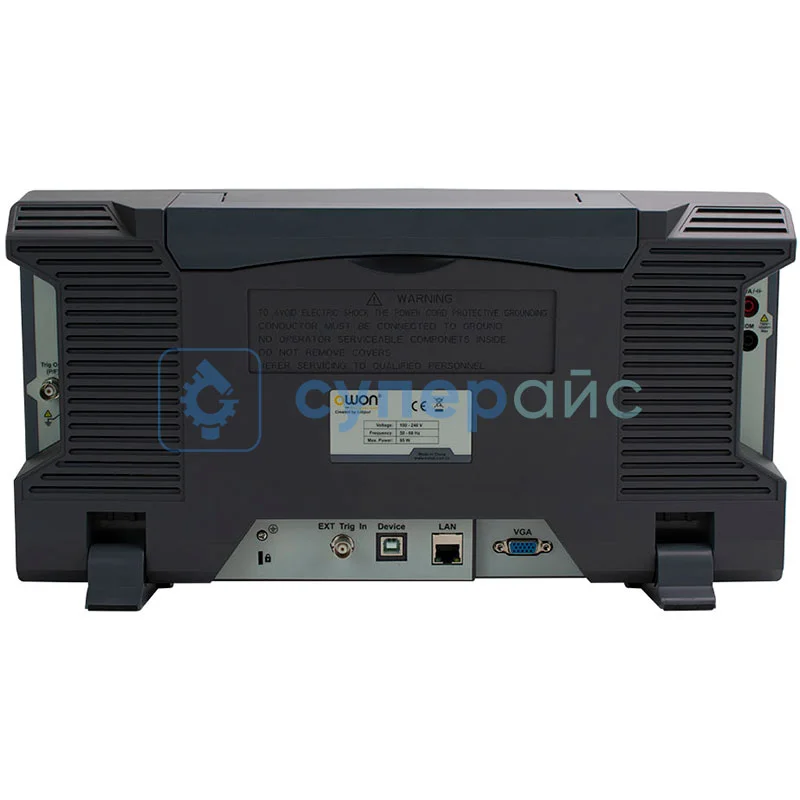

ИПД (Interfaces / Inputs and Outputs)
USB
LAN
VGA
AUX (TrigOut/PassFail)
PictBridge
LAN
VGA
AUX (TrigOut/PassFail)
PictBridge
Применение
Проектирование, отладка и ремонт электронных устройств
Автомобильная диагностика
Телекоммуникации
Обучение и научные исследования
Автомобильная диагностика
Телекоммуникации
Обучение и научные исследования
Разреш. дисплея, пиксель
Габариты и вес
Габариты прибора
535 x 235 x 355 мм
Габариты упаковки
560 х 250 х 375 мм
Вес нетто, кг
5
Вес брутто, кг
7,65

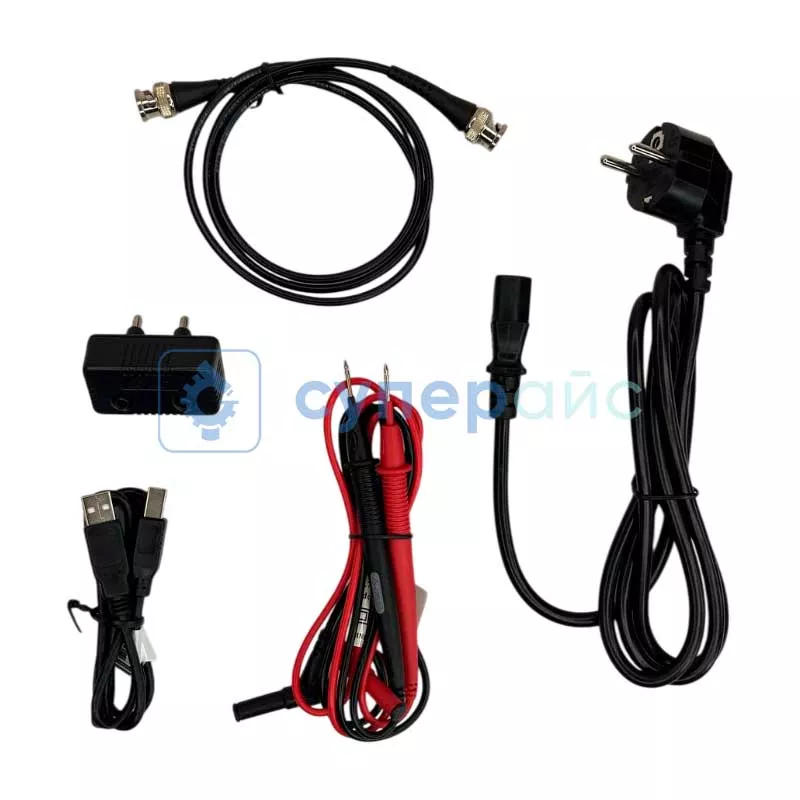

Комплектация
Комплектация
кабель питания - 1 шт
датчик регулировки - 1 шт
коаксиальный кабель - 1 шт
модуль расширения - 1 шт

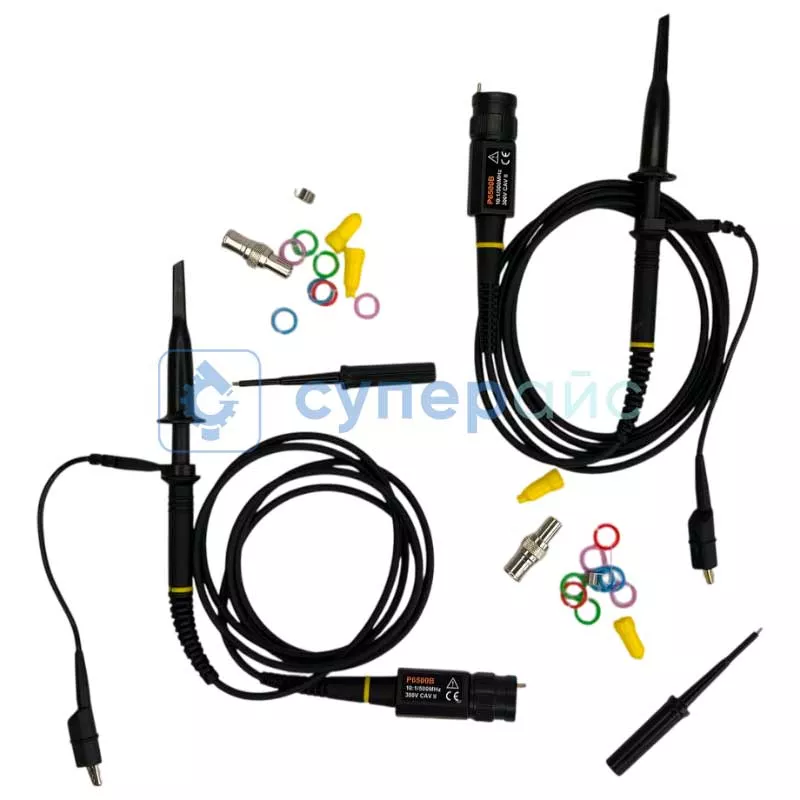

зонд - 1 шт
USB кабель - 1 шт
диск с программным обеспечением - 1 шт
инструкция по эксплуатации - 1 шт
датчик регулировки - 1 шт
коаксиальный кабель - 1 шт
модуль расширения - 1 шт
зонд - 1 шт
USB кабель - 1 шт
диск с программным обеспечением - 1 шт
инструкция по эксплуатации - 1 шт
Совместимость
Совместимость
Соединительный кабель RG142PUR BNC-Male - N-Male (3 м)
Соединительный кабель RG142PUR BNC-Male - N-Male (1 м)
Соединительный кабель RG142PUR BNC-Male - N-Male (0,5 м)
Соединительный кабель RG142PUR BNC-Male - N-Male (0,3 м)
Коаксиальный кабель RG58 BNC Male - BNC Female (10 м)
Коаксиальный кабель RG58 BNC Male - BNC Female (5 м)
Коаксиальный кабель RG58 BNC Male - BNC Female (2 м)
Коаксиальный кабель RG58 BNC Male - BNC Female (3 м)
Коаксиальный кабель RG58 BNC Male - BNC Female (1 м)
Коаксиальный кабель RG58 BNC Male - BNC Female (0,5 м)
Соединительный кабель RG142PUR BNC-Male - N-Male (1 м)
Соединительный кабель RG142PUR BNC-Male - N-Male (0,5 м)
Соединительный кабель RG142PUR BNC-Male - N-Male (0,3 м)
Коаксиальный кабель RG58 BNC Male - BNC Female (10 м)
Коаксиальный кабель RG58 BNC Male - BNC Female (5 м)
Коаксиальный кабель RG58 BNC Male - BNC Female (2 м)
Коаксиальный кабель RG58 BNC Male - BNC Female (3 м)
Коаксиальный кабель RG58 BNC Male - BNC Female (1 м)
Коаксиальный кабель RG58 BNC Male - BNC Female (0,5 м)
Описание OWON XDS4502
Обновление модели: в осциллографе OWON XDS4502 изменено расположение органов управления - кнопки, регуляторы и входные разъемы смещены ближе к центру корпуса. Функциональные характеристики устройства остались без изменений. Поставки осуществляются в новой версии исполнения.
Обзорная таблица осциллографов OWON серии XDS4000
| Характеристики | XDS4352 | XDS4354 | XDS4502 | XDS4504 |
| Полоса пропускания, МГц | 350 | 500 | ||
| Количество аналоговых каналов | 2 | 4 | 2 | 4 |
| Количество цифровых каналов | нет | |||
| Частота дискретизации на канал | 5 ГВыб/с | |||
| Время нарастания, нс | ≤ 1 нс | ≤ 0,7 нс | ||
| Глубина памяти на канал | 400 Мб | |||
| Разрешение по вертикали (разрядность АЦП) | 8 бит | |||
| Разрешение дисплея, пиксель | 800 x 600 | |||
| Интерфейс передачи данных | USB/ LAN/ VGA/ AUX (TrigOut/PassFail)/ PictBridge | |||
OWON XDS4502: Мощный Анализ Сигналов для Сложных Задач
OWON XDS4502 – прибор лабораторный, который подходит для организации пространства, где важны точность, скорость и глубина анализа. Он способен захватывать и детально исследовать даже быстропротекающие и сложные сигналы, гарантируя оператору все необходимое для профессиональной работы.
Модель предлагает впечатляющий функционал, выходящий далеко за рамки базовых измерений. Умная система синхронизации на основе множества типов триггеров гарантирует четкий запуск развертки, позволяя без труда фиксировать нужные события. Глубина памяти обеспечивает сохранение мельчайших деталей сигнала при работе с длинными записями, что критически важно для поиска редких или скрытых аномалий.
Сильные стороны прибора:
- Адаптивность под задачи: Широкая полоса пропускания позволяет работать с сигналами различной природы и частоты, от низкочастотных до высокоскоростных, сохраняя точность отображения.
- Интеллектуальная обработка: Встроенные математические функции и автоматические измерения мгновенно выводят все параметры сигнала, экономя время инженера на рутинных операциях.
- Беспрецедентная четкость: Сенсорный дисплей отображает все детали формы волны с высочайшей четкостью, а интерфейс управления делает навигацию по меню интуитивно понятной.
Сферы применения OWON XDS4502:
- Разработка и отладка сложной электронной аппаратуры.
- Проведение научных исследований в университетских и промышленных лабораториях.
- Сервисный ремонт и диагностика высокотехнологичного оборудования.
- Образовательный процесс в вузах, где нужна работа лабораторная с осциллографом.
Этот осциллограф с триггерами – станет центральным элементом любой профессиональной лаборатории, предлагая инструментарий для решения требовательных задач. Его возможности по анализу сигналов открывают новые форматы для исследований и разработок.
Документация и ПО OWON XDS4502
Название
Язык
Версия
Размер и тип
Руководство пользователя для осциллографов OWON серии XDS4000
Язык:
Русский
Размер и тип:
1,21 МБ,
pdf
Руководство пользователя для осциллографа OWON XDS4502
Язык:
Английский
Размер и тип:
2,16 Мб,
PDF
Протоколы SCPI для осциллографов OWON серии XDS4000
Язык:
Английский
Размер и тип:
469 Кб,
PDF
Краткое руководство к осциллографам OWON серии XDS4000
Язык:
Английский
Размер и тип:
806 Кб,
PDF
Руководство по установке программного обеспечения для OWON XDS4502
Язык:
Английский
Размер и тип:
385 Кб,
PDF
Программное обеспечение для цифрового осциллографа OWON XDS4502
Язык:
Английский
Размер и тип:
78,1 Мб,
ZIP
ZIP
Показать больше
Показать меньше
Отзывы OWON XDS4502
Успешная отправка
Отзыв отправлен!
В ближайшее время ваш отзыв появится на сайте после проверки.
Закрыть
Получить коммерческое предложение
Сотрудничаем с коммерческими организациями и государственными бюджетными учреждениями.
Работаем по прямому договору и участвуем во всех видах конкурентных процедур в рамках 44-ФЗ и
223-ФЗ. Оказываем помощь в составлении технического задания на оборудование.
Заполните форму и получите всю нужную информацию о выбранном оборудовании в виде коммерческого предложения:
- актуальные цены и сроки поставки;
- информация о скидке;
- наличие на наших складах.
Удалить отзыв?
Удалить
Отменить
Редактировать
Редактировать
Отменить
С этим товаром покупают
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
21000
Модель (серия):
8165A
Производитель:
Victor
Страна производства:
Китай
Гарантия, мес.:
12
Макс. напряжение (AC):
до 750 В
Макс. напряжение (DC):
до 1000 В
Макс. ток (AC):
до 10 А
Макс. ток (DC):
до 10 А
Сопротивление:
да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
18213
Модель (серия):
UTD2102CEX+
Производитель:
UNI-T
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
100
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
1000
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
16758
Модель (серия):
DSO2D15
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
150
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
1000
Похожие товары
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
20059
Модель (серия):
DPO7502E
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Тип:
с цифровым люминофором (DPO)
Полоса пропускания, МГц:
500
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
16
Частота дискретизации на канал, МВыб/с:
2000
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
17100
Модель (серия):
MDO7500
Производитель:
PINTECH
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
500
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
5000
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
19934
Модель (серия):
DPO7502C
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Тип:
с цифровым люминофором (DPO)
Полоса пропускания, МГц:
500
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
2000
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
19987
Модель (серия):
XDS4504
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
500
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
5000
Ранее просмотренные Вами
Добавить в избранное
Артикул (код товара):
18429
Модель (серия):
OMG-MR-18CF
Производитель:
OMG
Страна производства:
Китай
Гарантия, мес.:
3
Рабочее напряжение:
4.8 В
Крутящий момент:
0 - 4 кг*с*см
Угол поворота ротора:
180°
Тип управления:
цифровой
Макс. скорость вращения (с/60°):
0,06
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
19622
Модель (серия):
UTG1022X-PA
Производитель:
UNI-T
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
2
Глубина памяти на канал:
Нет
Вертикальное разреш. (по амплитуде):
16 бит
Точность, %:
1
Добавить в избранное
Артикул (код товара):
18246
Модель (серия):
Servo SPT2065W
Производитель:
SPT
Страна производства:
Китай
Гарантия, мес.:
3
Рабочее напряжение:
4.8 В
Крутящий момент:
5 - 10 кг*с*см
Угол поворота ротора:
180°
Тип управления:
цифровой
Макс. скорость вращения (с/60°):
0,06
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
17969
Модель (серия):
DSSERVO DS3135MG
Производитель:
Dasheng
Страна производства:
Китай
Гарантия, мес.:
3
Рабочее напряжение:
5 В
Крутящий момент:
21 - 40 кг*с*см
Угол поворота ротора:
180°
Тип управления:
цифровой
Тип мотора:
Бесколлекторный мотор (Brushless motor)
Добавить в избранное
Артикул (код товара):
19888
Модель (серия):
Atorch U96P
Производитель:
JUWEI
Страна производства:
Китай
Гарантия, мес.:
3
Мин. измеряемое значение напряжения, В:
3,6
Макс. измеряемое значение напряжения, В:
30
Мин. измеряемое значение тока, А:
0
Макс. измеряемое значение тока, А:
6,5
Сохранение результатов тестирования:
Нет
Добавить в избранное
Артикул (код товара):
20239
Модель (серия):
GT1050
Производитель:
Benetech
Страна производства:
Китай
Гарантия, мес.:
12
Тип фотодетектора:
Кремниевый датчик
Минимальное значение освещённости, Лк:
0
Максимальное значение освещённости, Лк:
200000
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное

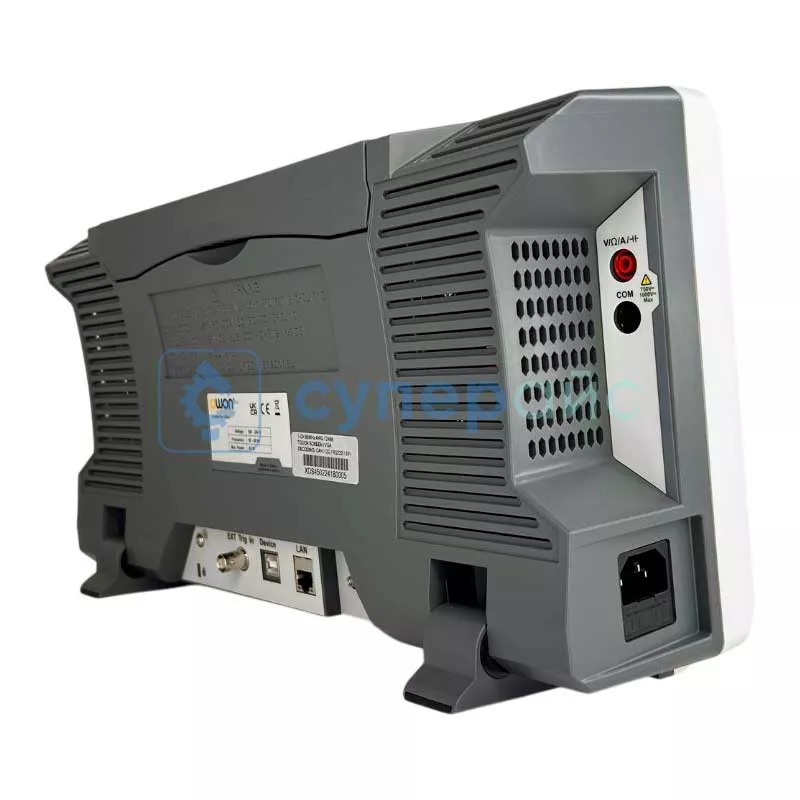

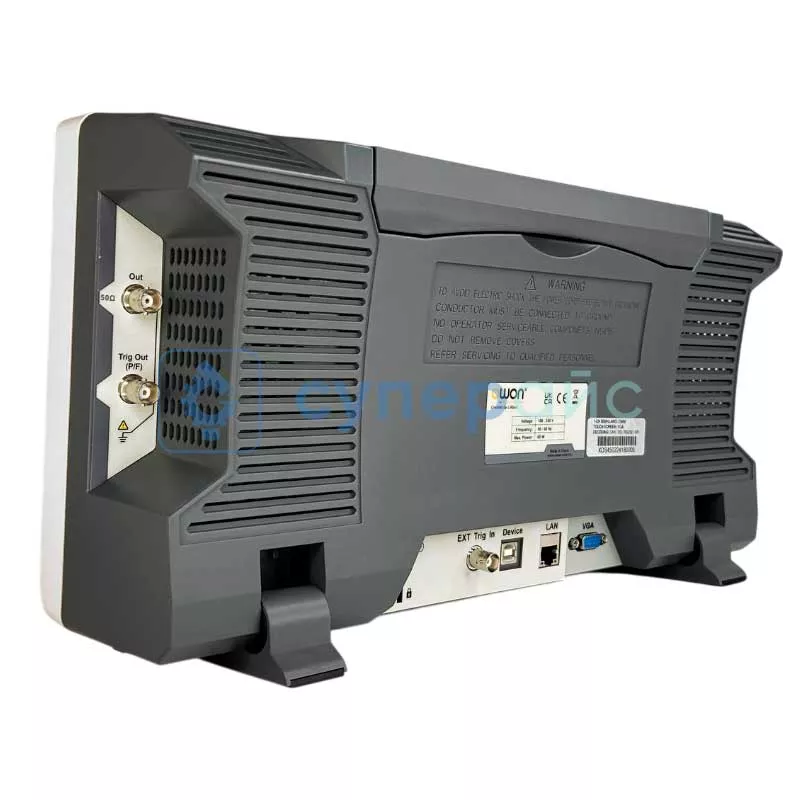

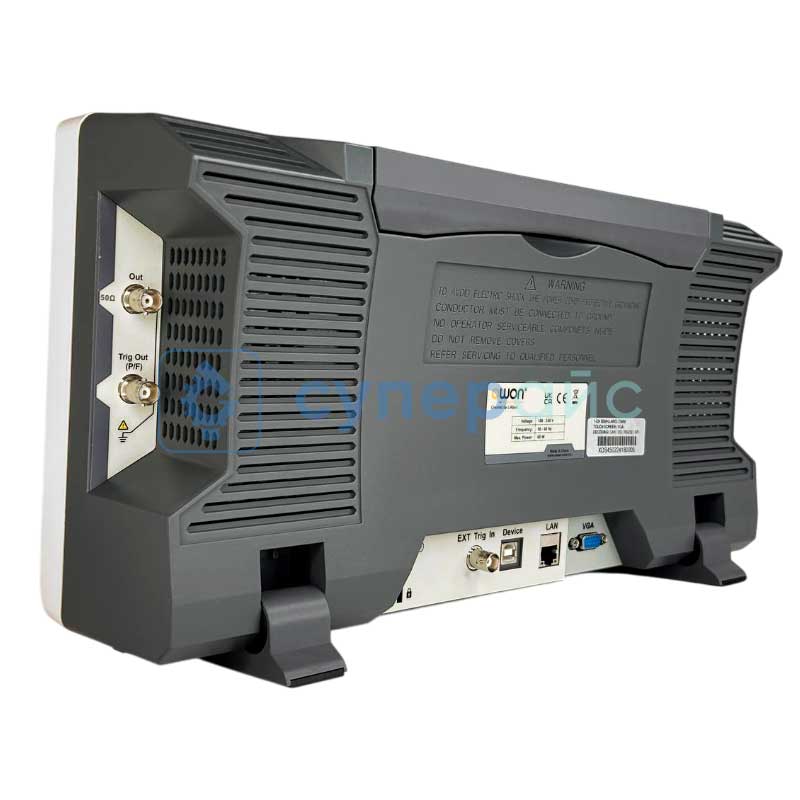

Артикул (код товара):
19980
Модель (серия):
XDS4502
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
500
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
5000
Добавить в избранное
Артикул (код товара):
11530
Модель (серия):
Atorch UD24
Производитель:
JUWEI
Страна производства:
Китай
Гарантия, мес.:
3
Мин. измеряемое значение напряжения, В:
5
Макс. измеряемое значение напряжения, В:
32
Мин. измеряемое значение тока, А:
0
Макс. измеряемое значение тока, А:
5.1
Сохранение результатов тестирования:
Нет
Благодарственные письма
