Настольный осциллограф OWON XDS4354 (4 канала, 350 МГц)
285 810 ₽
285 810 ₽
включая НДС: 22%
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 2 шт.
Артикул (код товара)
19959
Модель (серия)
XDS4354
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
24
Официальный дистрибьютор OWON в РФ
Да
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики OWON XDS4354
Общие данные
Артикул (код товара)
19959
Производитель (бренд)
Модель (серия)
XDS4354
Страна производства
Китай
Гарантия, мес.
24
Основные характеристики
Глубина памяти на канал
Кол-во аналоговых каналов
Кол-во цифровых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Максимальное входное напряжение
± 400 В
Время нарастания, нс
Входные параметры
Развязка входа
DC, AC, GND
Входное сопротивление
1 МОм ± 2 %
50 Ом ± 2 %
50 Ом ± 2 %
Входная ёмкость
15 пФ ± 5 пФ
Вертикальная система
Разреш. по вертикали (разрядность АЦП)
Вертикальная чувствительность
1 МОм: 1 мВ/дел - 10 В/дел
50 Ом: 1 мВ/дел - 1 В/дел
50 Ом: 1 мВ/дел - 1 В/дел
Система синхронизации
Базовые типы триггера
граница, импульс
Расширенные типы триггера
видео, наклон, запуск, окно, тайм-аут, N-й край, логика
Протокольный триггер
I2C, SPI, RS232, CAN
Горизонтальная система
Горизонтальная развёртка
500 нс/дел - 1000 с/дел, 1, 2, 5 шаг
Система измерения
Автоматические измерения
период, частота, среднее значение, PK-PK, RMS, Max, Min, верхнее значение, базовое значение, амплитуда, превышение, предварительное значение, время нарастания, время спада, + длительность импульса, - ширина импульса, + рабочий цикл, - рабочий цикл, задержка A→B, среднеквадратичное значение цикла, среднеквадратичное значение курсора, режим работы экрана, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF, фаза A→B, + количество импульсов, - количество импульсов, количество фронтов нарастания, количество краев спада, площадь и область цикла
Математические операции
＋, －, *, / , FFT, FFTrms, Intg, Diff, Sqrt, определяемая пользователем функция, цифровой фильтр (низкочастотный, высокочастотный, полосовой пропуск, отклонение полосы пропускания)
Встроенные функции и опции
Возм. сохранения осциллограмм
Встроенные опции
Генератор сигналов
Мультиметр

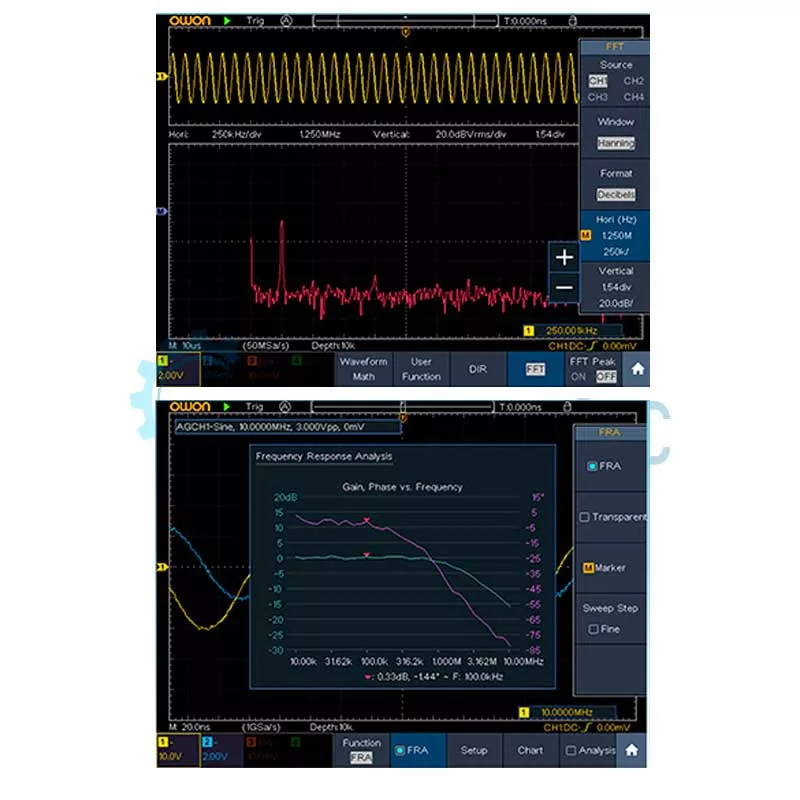

Анализатор спектра сигнала с помощью БПФ
Частотомер
Анализатор протоколов
Мультиметр
Анализатор спектра сигнала с помощью БПФ
Частотомер
Анализатор протоколов
Декодирование сигналов шин
RS232
I²C
SPI
CAN
I²C
SPI
CAN
Общие характеристики

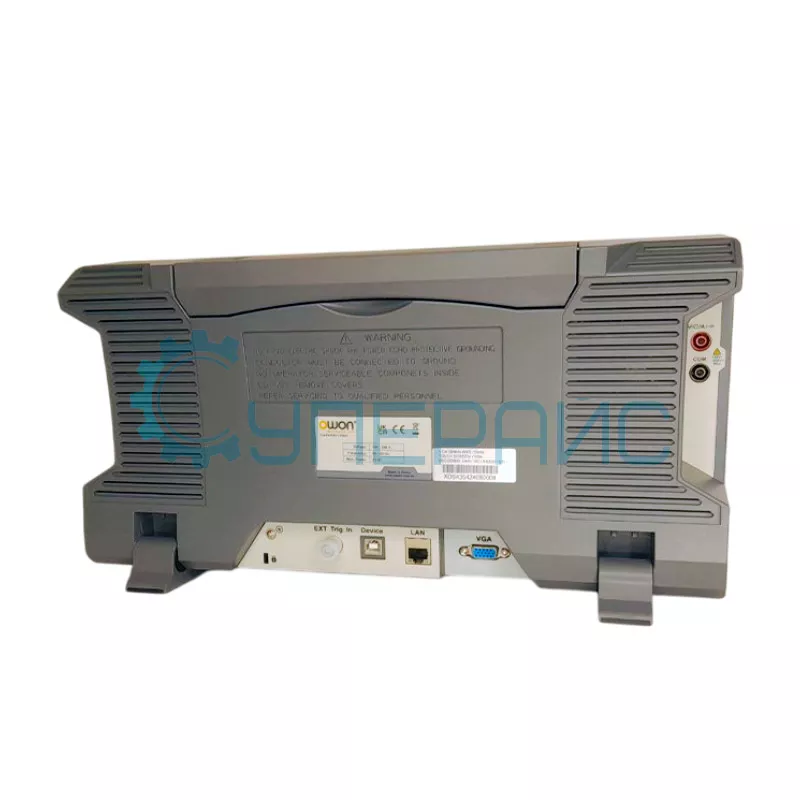

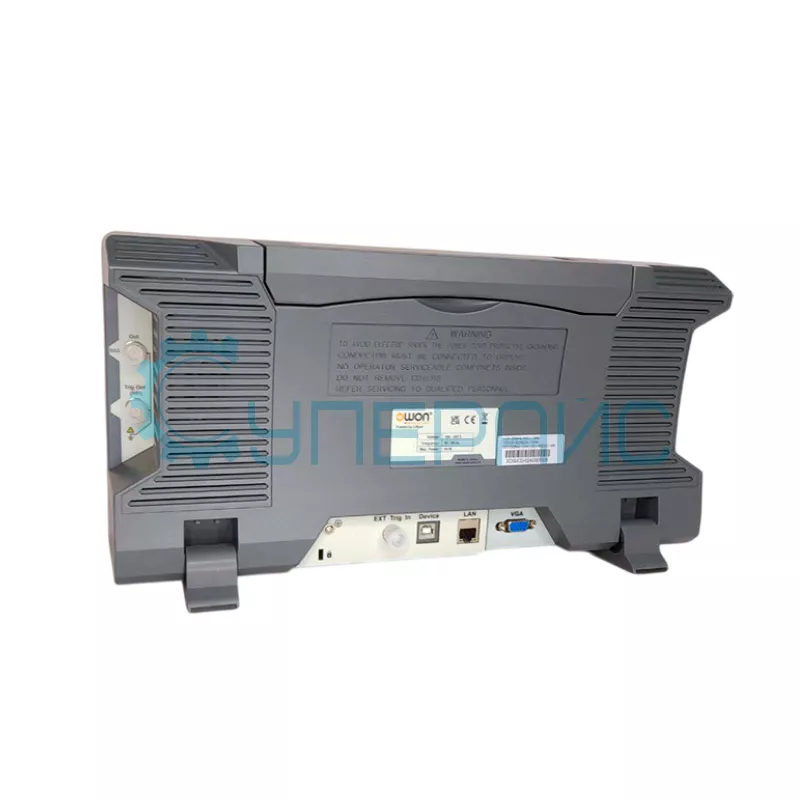

ИПД (Interfaces / Inputs and Outputs)
USB
LAN
VGA
AUX (TrigOut/PassFail)
PictBridge
LAN
VGA
AUX (TrigOut/PassFail)
PictBridge
Применение
Проектирование, отладка и ремонт электронных устройств
Автомобильная диагностика
Телекоммуникации
Обучение и научные исследования
Автомобильная диагностика
Телекоммуникации
Обучение и научные исследования
Разреш. дисплея, пиксель
Габариты и вес
Габариты прибора
422 х 226 х 135 мм
Габариты упаковки
560 х 250 х 375 мм
Вес нетто, кг
5
Вес брутто, кг
7,7
Комплектация
Комплектация
кабель питания - 1 шт
регулировочный щуп - 1 шт
кабель Q9 - 1 шт
зонд - 2 шт
USB кабель - 1 шт
модуль расширения - 1 шт
диск с программным обеспечением - 1 шт
инструкция по эксплуатации - 1 шт
регулировочный щуп - 1 шт
кабель Q9 - 1 шт
зонд - 2 шт
USB кабель - 1 шт
модуль расширения - 1 шт
диск с программным обеспечением - 1 шт
инструкция по эксплуатации - 1 шт
Описание OWON XDS4354

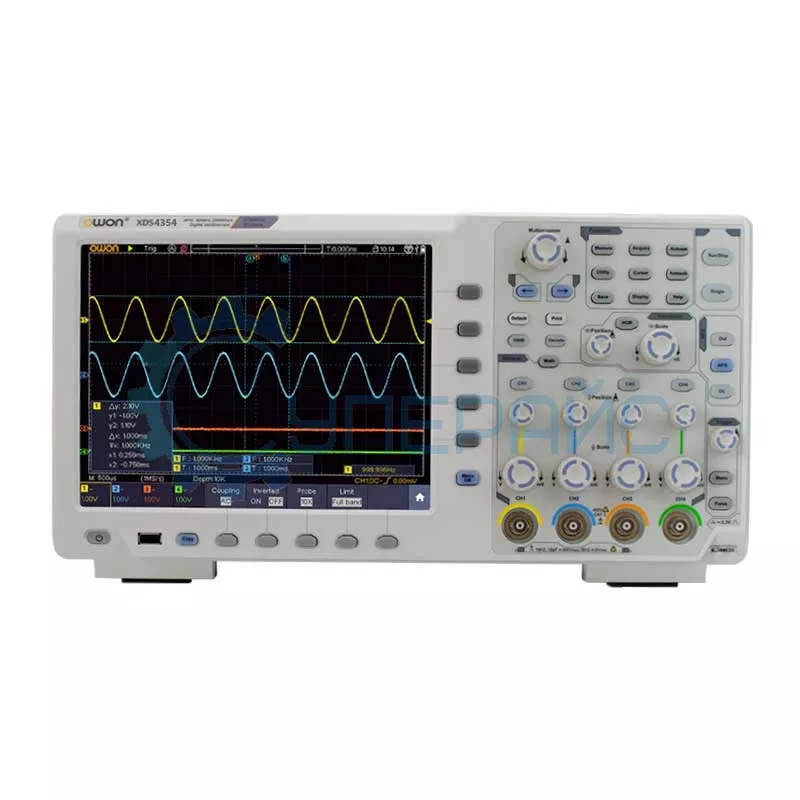

Осциллограф OWON XDS4354
Осциллограф профессиональный OWON XDS4354 с четырьмя каналами и встроенным генератором сигналов используют для выполнения измерений и построения осциллограмм. Устройство помогает проводить углубленный анализ электронных схем, приборов и разнообразного оборудования.
Технические возможности
XDS4354 располагает четырьмя автономными каналами, что обуславливает одновременное отслеживание нескольких сигналов. Подходит для проведения сравнительного анализа сложных цепей. Прибор будет полезен при решении многоступенчатых задач в электронике.
Преимущества осциллографа:
- встроенный генератор создает тестовые сигналы;
- интерфейс USB упрощает подключение к компьютеру;
- предохранитель Т, 2 А, 250 В защищает внутренние компоненты прибора;
- полоса пропускания 350 МГц расширяет функционал.
Визуализация результатов

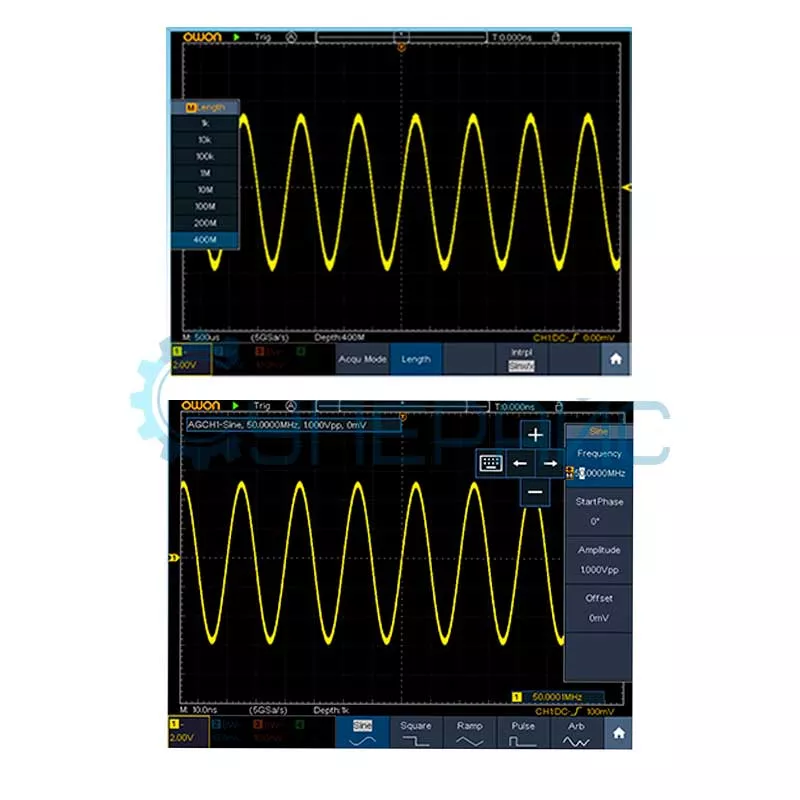

Это сенсорный осциллограф: экран с диагональю 10,4 дюйма при разрешении 800x600 пикселей обуславливает высокую детализацию изображений. Чувствительный к касаниям дисплей упрощает работу с настройками и получаемой при замерах информации.
Комплектация прибора включает:
- зонд;
- программное обеспечение для компьютера на диске;
- инструкцию по эксплуатации;
- кабели для подключения к электросети, пробникам и компьютеру;
- модуль расширения.
Пользователи получают возможность сохранять и обрабатывать данные на персональном компьютере. OWON XDS4354 выступает универсальным измерительным инструментом для анализа электрических сигналов.
Обзорная таблица осциллографов OWON серии XDS4000
| Характеристики | XDS4352 | XDS4354 | XDS4502 | XDS4504 |
| Полоса пропускания, МГц | 350 | 500 | ||
| Количество аналоговых каналов | 2 | 4 | 2 | 4 |
| Количество цифровых каналов | нет | |||
| Частота дискретизации на канал | 5 ГВыб/с | |||
| Время нарастания, нс | ≤ 1 нс | ≤ 0,7 нс | ||
| Глубина памяти на канал | 400 Мб | |||
| Разрешение по вертикали (разрядность АЦП) | 8 бит | |||
| Разрешение дисплея, пиксель | 800 x 600 | |||
| Интерфейс передачи данных | USB/ LAN/ VGA/ AUX (TrigOut/PassFail)/ PictBridge | |||
Документация и ПО OWON XDS4354
Название
Язык
Версия
Размер и тип
Руководство пользователя для осциллографов OWON серии XDS4000
Язык:
Русский
Размер и тип:
1,21 МБ,
pdf
Руководство пользователя для осциллографа OWON XDS4354
Язык:
Английский
Размер и тип:
2,16 Мб,
PDF
Протоколы SCPI для осциллографов OWON серии XDS4000
Язык:
Английский
Размер и тип:
469 Кб,
PDF
Краткое руководство к осциллографам OWON серии XDS4000
Язык:
Английский
Размер и тип:
806 Кб,
PDF
Руководство по установке программного обеспечения для OWON XDS4354
Язык:
Английский
Размер и тип:
385 Кб,
PDF
Программное обеспечение для цифрового осциллографа OWON XDS4354
Язык:
Английский
Размер и тип:
78,1 Мб,
ZIP
ZIP
Показать больше
Показать меньше
Отзывы OWON XDS4354
Guest
28.04.2025 14:13:31
Хороший осциллограф, удобный дисплей, широкий функционал. Использую в мастерской для анализа датчиков. Доставка быстрая, консультанты вежливые
