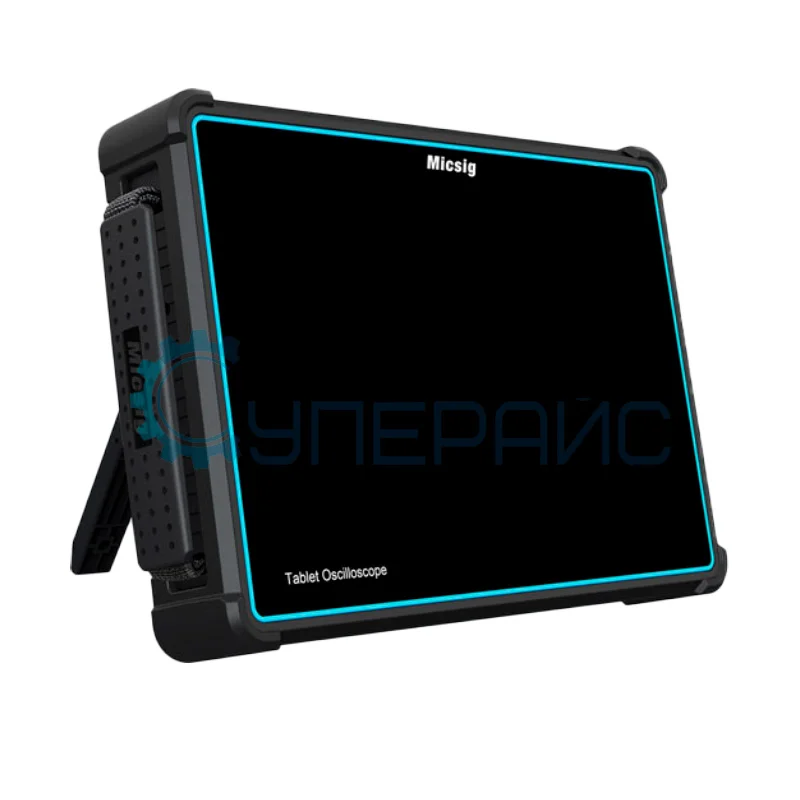

Двухканальный осциллограф Micsig TO2002-ТО1107 (2 канала, 200 МГц)
Код товара: 20512
Гарантия 12 месяцев
Официальный дилер Micsig в России
О товаре Дистанционное управление через приложение или ПК
Количество каналов: 2
Полоса пропускания: 200 МГц
Частота дискретизации: 1 ГВыб/с
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Дистанционное управление через приложение или ПК
Количество каналов: 2
Полоса пропускания: 200 МГц
Частота дискретизации: 1 ГВыб/с
Технические характеристики Micsig TO2002
| Количество каналов | 2 |
| Полоса пропускания | 200 МГц |
| Время нарастания фронта импульса | ≤ 1,75 нс |
| Частота дискретизации | 1 ГВыб/с |
| Глубина записи | 110 Мб |
| Максимальная скорость захвата сигнала | 78 000 сиг/сек |
| Горизонтальная система | |
| Коэффициент развёртки | 2 нс/дел - 1 кс/дел |
| Диапазон временной задержки |
11 участков - 11 кс разрешение - 1 пиксель |
| Погрешность временной базы | ± 20 ppm |
| Вертикальная система | |
| Вертикальная развёртка | 1 мВ/дел - 10 в/дел |
| Развязка входа | DC, AC, GND |
| Ограничение полосы пропускания | 20 МГц, высокие частоты, низкие частоты |
| Входной импеданс | 1 МОм ± 1 % |
| Вертикальное разрешение | 8 бит |
| Точность усиления постоянного тока |
5 мВ/дел - 10 В/дел: ≤ ± 2,0% ≤ 2мВ/дел: ≤ ± 3,0% |
| Диапазон смещения |
± 2,5 В (пробник 1x, < 500 мВ / дел) ± 120 В (пробник 1x, ≥ 500 мВ / дел) |
| Уровень шума | ≤ 1,2 мВ пик-пик (1 мВ/дел, 1 MОм) |
| Максимальное входное напряжение |
CAT I 300 В (среднекв.), 400 В (пик) (1 МОм) 5 В (среднекв.) (50 Ом) |
| Система отбора | |
| Метод отбора | в режиме реального времени |
| Частота дискретизации | 1 ГВыб/с (одиночный канал), 250 МВыб/с (все каналы) |
| Система триггеров | |
| Режимы триггера | автоматический, нормальный, одиночный |
| Диапазон уровней триггера | ± 5 делений от центра экрана, аналоговый канал |
| Диапазон удержания триггера | 200 нс - 10 с |
| Триггерная связь и частота | DC, AC (70 Гц), низкая частота (40 КГц), высокая частота (40 КГц), шум (10 МГц) |
| Тип триггера | по краю, ширине импульса, логике, N-й фронт, короткий импульс (Runt) наклон, тайм-аут, видео |
| Декодирование протоколов | RS-232/422/485 /UART, CAN, CAN FD, LIN, SPI, I²C |
| Система измерения | |
| Виды курсорных измерений | вертикальный, горизонтальный, поперечный |
| Автоматические измерения | период, частота, время нарастания фронта, время спада фронта, задержка, положительный / отрицательный рабочий цикл, положительная / отрицательная ширина импульса, ширина всплесков, положительный / отрицательный выброс на фронте импульса, фаза, пиковое, амплитуда, максимальное, минимальное, среднее значение, RMS, цикл RMS |
| Аппаратный частотомер | поддержка каждого аналогового канала, 6 бит, 2 Гц - максимальная полоса пропускания, пик-пик > 0,8 деления |
| Математические функции | сложение, вычитание, умножение, деление |
| БПФ | окно БПФ - прямоугольное, Хэмминг, Ханнинг или Блэкман-Харрис |
| Продвинутая математика | +, -, *, /, ﹤, ﹥, ≤, ≥, ==, !=, &&, ||, (, ), !(, Sqrt, Abs, Deg, Rad, Exp, Diff, ln, Sin, Cos, Tan, Intg, Lg, asin, acos, atan |
| Источник питания | |
| Напряжение источника питания | 100 - 240 В AC, 50 / 60 Гц |
| Потребляемая мощность | < 60 Вт |
| Max напряжение и ток | 12 В DC, 4 А |

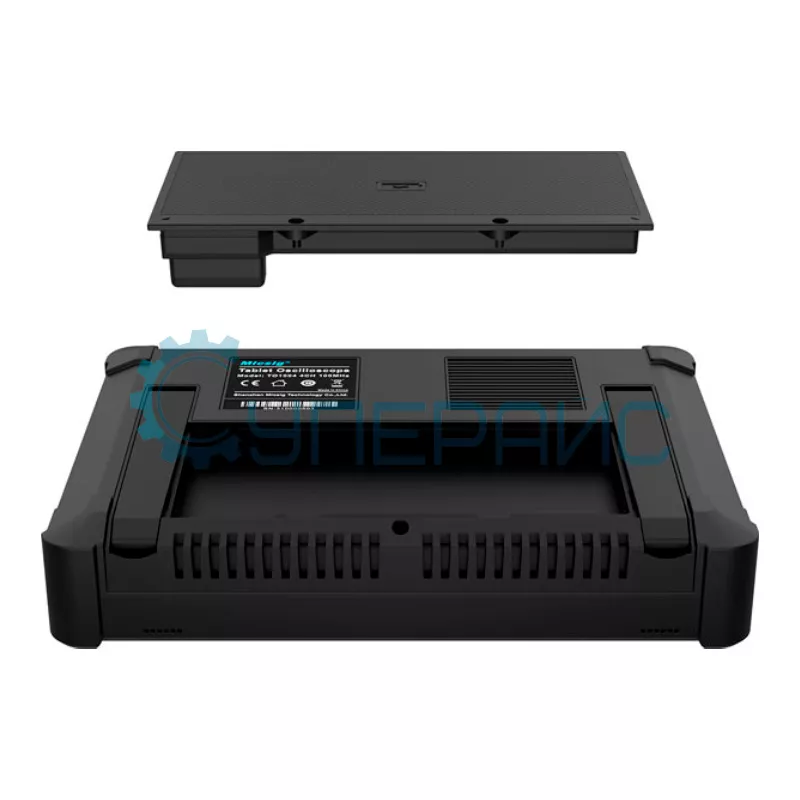

| Батарея | литий-ионный аккумулятор 7,4 В, 7500 мАч |
| Общие характеристики | |
| Дисплей | 10,1-дюймовый сенсорный дисплей, 1280 x 800 точек |
| Сетка области отображения осциллограммы | 11 х 10 делений |

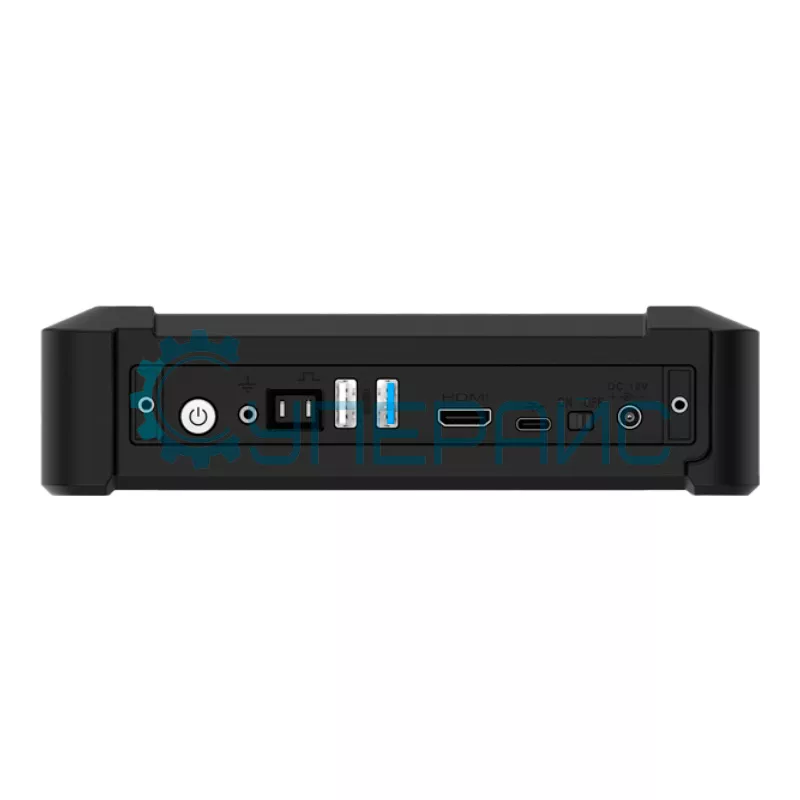

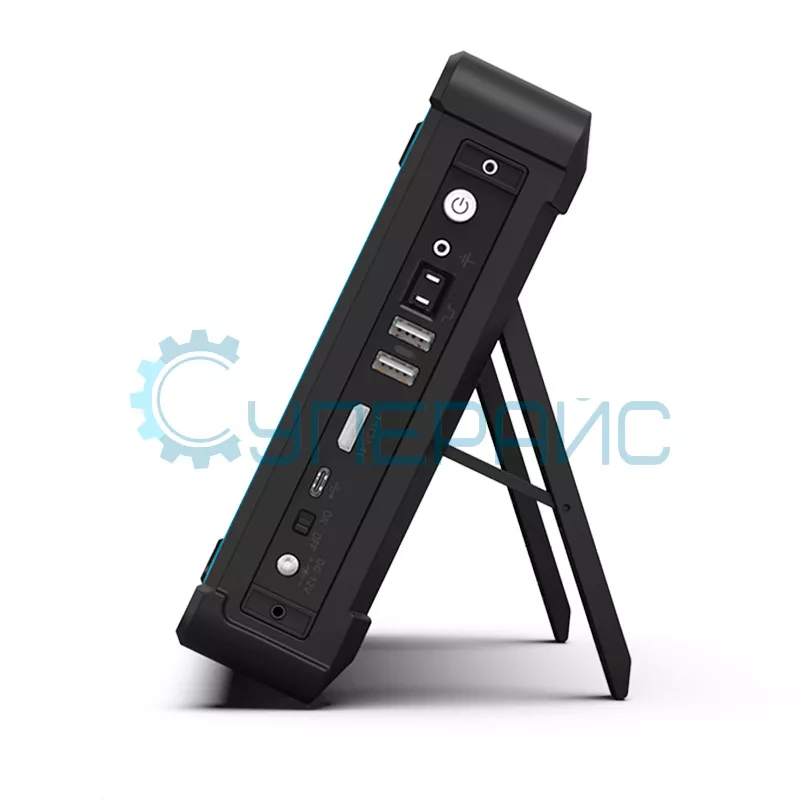

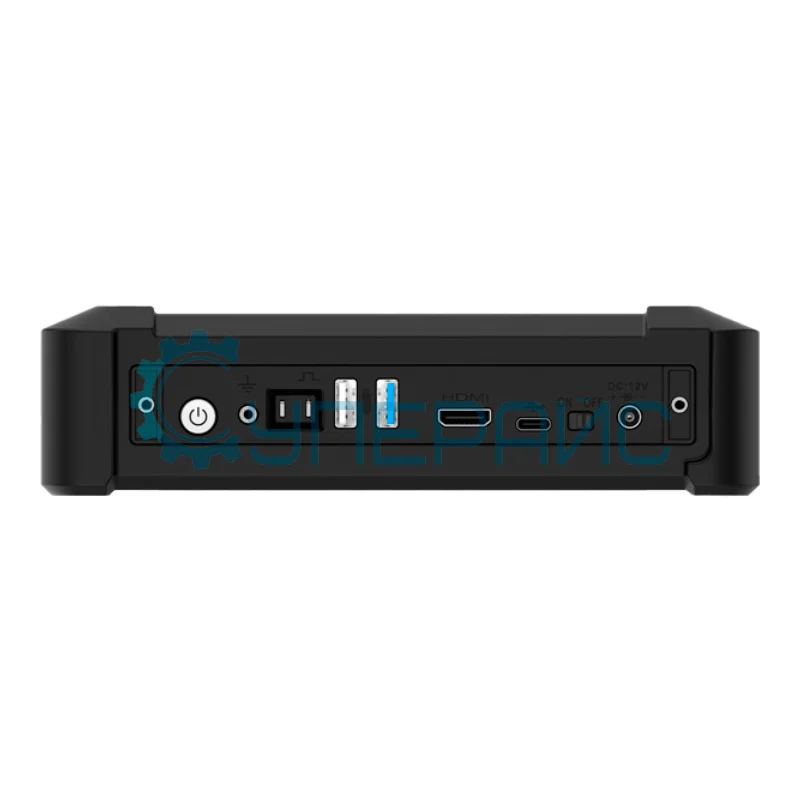

| Интерфейс передачи данных | Wi-Fi, USB 3.0/2.0 Host, USB type-C, HDMI |
| Встроенная память | 32 ГБ |
| Дистанционное управление |
через мобильное приложение (Android, iOS) через ПК |
| Обновление ПО | через Wi-Fi |
| Передача данных | по FTP |
| Рабочая среда |
температура: 0 - 45 ℃ влажность: 5 - 85 % |
| Хранение |
температура: -40 - 60 ℃ влажность: 5 - 90 % |
| Рабочая высота | 0 - 3000 м |
| Габариты | 265 х 192 х 50 мм |
| Вес нетто | 1900 г |
| Вес брутто | 4500 г |
| Комплектация |
планшетный осциллограф Micsig TO2002 - 1 шт пробник 10x - 1 шт адаптер питания - 1 шт шнур питания - 1 шт |
Осциллограф Micsig TO2002-ТО1107
Micsig осциллограф TO2002 — это высокотехнологичный прибор, предназначенный для точного анализа электрических сигналов. Прибор имеет 2 канала с полосой пропускания до 200 МГц и частотой дискретизации 1 ГВыб/с, что позволяет фиксировать даже самые быстрые изменения сигналов. Благодаря глубине записи 110 Мб устройство обеспечивает детальную картину процессов, что делает его подходящим выбором для инженерных задач, диагностики и исследований.

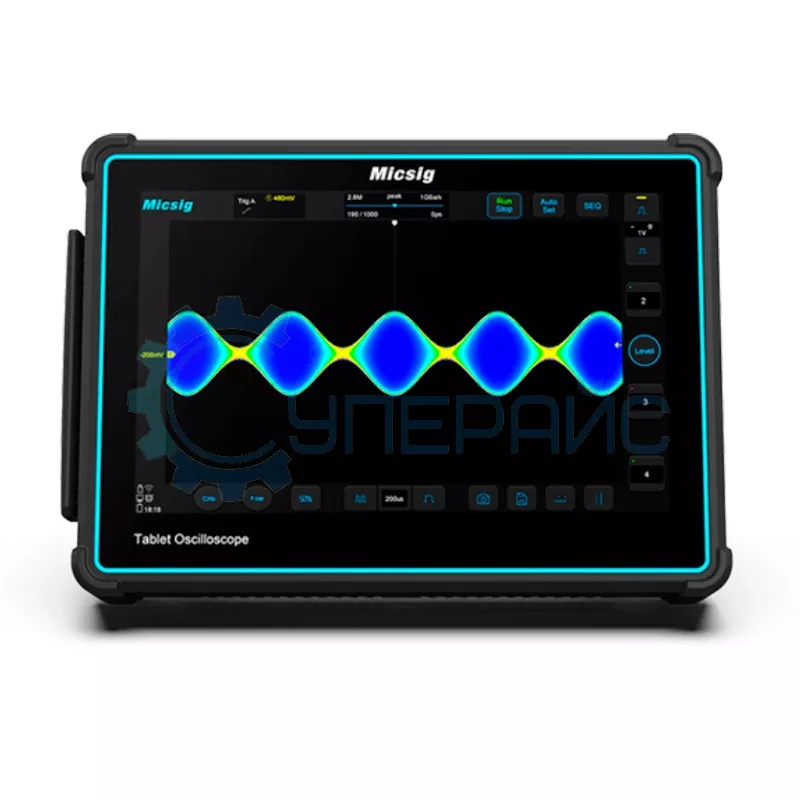

Micsig TO2002 выделяется удобным 10,1-дюймовым сенсорным дисплеем с разрешением 1280 x 800 пикселей. Цветной экран обеспечивает четкость отображения осциллограмм, а управление интуитивно понятно благодаря продуманному интерфейсу. Возможность подключения по Wi-Fi, USB 3.0, HDMI и USB-C делает работу с устройством еще более гибкой: передача показателей на ПК, планшет или смартфон, а также обновлять ПО через интернет.
Для полевого использования осциллограф оборудован аккумулятором емкостью 7500 мАч, что гарантирует до 10 часов работы без подзарядки.
Прибор поддерживает широкий набор измерительных режимов, включая автоматические замеры частоты, амплитуды, времени нарастания фронта сигнала и многое другое. Декодирование протоколов, таких как RS-232, CAN, I2C, расширяет возможности применения в различных отраслях. Набор математических функций, включая спектральный анализ через БПФ, помогает проводить сложные вычисления и анализировать многокомпонентные сигналы.
Двухканальный осциллограф Micsig TO2002 объединяет технологии, мобильность и функциональность, отвечая требованиям профессионалов. Устройство подходит для широкого круга применений, от инженерных исследований до полевых измерений, предлагая простое использования и точность в каждой детали.
Обзорная таблица осциллографов Micsig серии TO
| Характеристики | TO1004 | TO2002 | TO2004 | TO3004 |
| Полоса пропускания, МГц | 100 | 200 | 200 | 300 |
| Количество аналоговых каналов | 4 | 2 | 4 | 4 |
| Количество цифровых каналов | нет | |||
| Частота дискретизации на канал, ГВыб/с | 1 | 1 | 2 | 2 |
| Глубина памяти на канал | 110 Мб | 110 Мб | 220 Мб | 220 Мб |
| Разрешение по вертикали (разрядность АЦП) | 8 бит | |||
| Дисплей | 1280 x 800 | |||
| Интерфейс передачи данных |
USB/ USB type C/ HDMI/ Wi-Fi |
USB/ USB type C/ HDMI/ Wi-Fi |
USB/ USB type C/ HDMI/ Wi-Fi |
USB/ USB type C/ HDMI/ Wi-Fi/ AUX (TrigOut/PassFail) |
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
