Четырёхканальный осциллограф OWON TAO3104A
72 300 ₽
72 300 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 2 шт.
Склад в Гуанчжоу: 3 шт.
Артикул (код товара)
20797
Модель (серия)
TAO3104A
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
24
Официальный дистрибьютор OWON в РФ
Да
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики OWON TAO3104A
Общие данные
Артикул (код товара)
20797
Производитель (бренд)
Модель (серия)
TAO3104A
Страна производства
Китай
Гарантия, мес.
24
Основные характеристики
Вид
Глубина памяти на канал
Кол-во аналоговых каналов
Кол-во цифровых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Максимальное входное напряжение
1 МОм ≤ 400 Vrms;
Входные параметры
Развязка входа
DC, AC, GND
Входное сопротивление
1 МОм ± 2%
Входная ёмкость
15 пФ ± 5 пФ
Коэффициенты пробников
0,001X - 1000X, шаг 1 - 2 - 5
Вертикальная система
Разреш. по вертикали (разрядность АЦП)
Вертикальная чувствительность
1 мВ/дел - 10 В/дел
Точность усиления постоянного тока
1 мВ: ±3%
≥ 2 мВ: ±2%
≥ 2 мВ: ±2%
Система синхронизации
Базовые типы триггера
Edge, Pulse, Slope, Runt, Timeout
Расширенные типы триггера
Video, Nth Edge, Logic, Windows
Протокольный триггер
I2C, SPI, RS232
Горизонтальная система
Горизонтальная развёртка
1 нс/дел - 1000 с/дел, шаг 1 - 2 - 5
Система измерения
Автоматические измерения
Vpp, Vavg, Vrms, частота, период, неделя RMS, курсор RMS, Vmax, Vmin, Vtop, Vbase, Vamp, перерегулирование, фаза A→B ↑, фаза A→B↓, предварительная съемка, время нарастания, время спада,+ ширина , -ширина, +нагрузка, -нагрузка, рабочий цикл, задержка A→B ↑, задержка A→B↓, +счетчик импульсов, -счетчик импульсов, счет нарастающих фронтов, счетчик спадающих фронтов, площадь, площадь цикла
Математические операции
＋, －, ×, ÷,FFT, FFTrms, интеграл, дифференциал, корень, определяемая пользователем функция, цифровой фильтр
Частотомер
есть
Встроенные функции и опции
Возм. сохранения осциллограмм
Встроенные опции
Частотомер
Анализатор протоколов
Анализатор протоколов
Декодирование сигналов шин
RS232
UART
I²C
SPI
CAN
UART
I²C
SPI
CAN
Общие характеристики

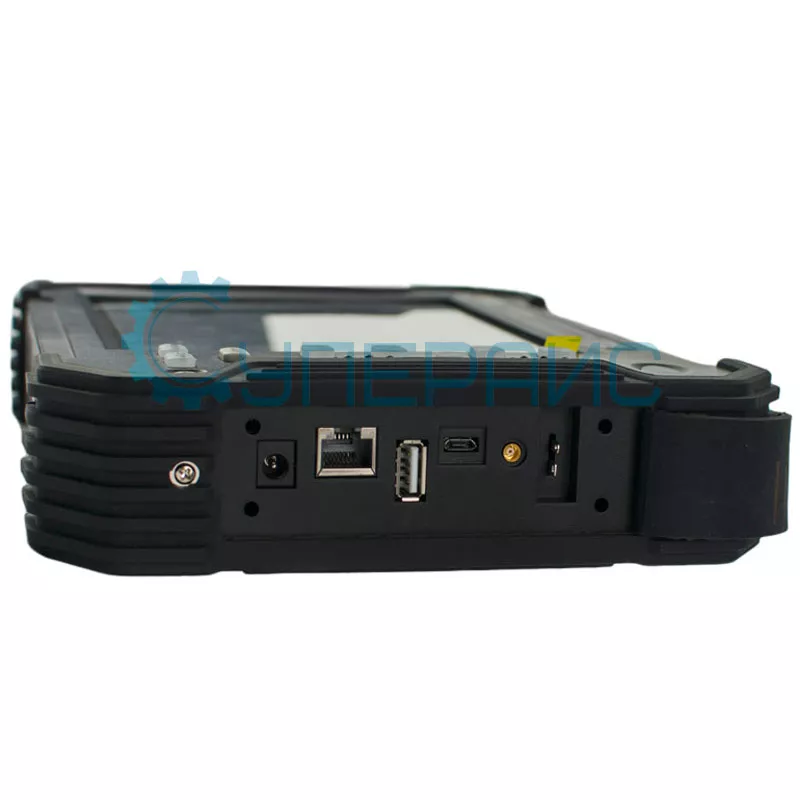

ИПД (Interfaces / Inputs and Outputs)
USB
LAN
Wi-Fi
PictBridge
LAN
Wi-Fi
PictBridge
Применение
Проектирование, отладка и ремонт электронных устройств
Обучение и научные исследования
Обучение и научные исследования
Разреш. дисплея, пиксель
Габариты и вес
Габариты прибора
270 x 48 x 191 мм
Габариты упаковки
355 x 110 x 250 мм
Вес нетто, кг
1,7
Вес брутто, кг
3,65
Комплектация
Комплектация
кабель питания - 1 шт
адаптер - 1 шт
зонд - 4 шт
Micro USB кабель - 1 шт
BNC - SAM - 1 шт
инструменты для регулировки датчика - 1 шт
держатель - 1 шт
инструкция - 1 шт
адаптер - 1 шт
зонд - 4 шт
Micro USB кабель - 1 шт
BNC - SAM - 1 шт
инструменты для регулировки датчика - 1 шт
держатель - 1 шт
инструкция - 1 шт
Описание OWON TAO3104A
Обзорная таблица осциллографов OWON TAO серии
| Характеристики | TAO3072 | TAO3072A | TAO3074 | TAO3074A | TAO3102 | TAO3102A | TAO3104 | TAO3104A |
| Количество каналов | 2 | 2 | 4 | 4 | 2 | 2 | 4 | 4 |
| Полоса пропускания | 70 МГц | 70 МГц | 70 МГц | 70 МГц | 100 МГц | 100 МГц | 100 МГц | 100 МГц |
| Частота дискретизации | 1 Мвыб/с | 1 Мвыб/с | 1 Мвыб/с | 1 Мвыб/с | 1 Гвыб/с | 1 Гвыб/с | 1 Гвыб/с | 1 Мвыб/с |
| Вертикальное разрешение | 8 бит | 8/12/14 бит | 8 бит | 8/12/14 бит | 8 бит | 14 бит | 8 бит | 8/12/14 бит |
| Глубина памяти | 40 Мб | |||||||
| Частота обновления сигнала | 45 000 волн/с | |||||||
| Дисплей | 8 дюймов, 800×600 точек | |||||||
| Питание | Li-ion 8000 мАч, 5 часов работы | |||||||

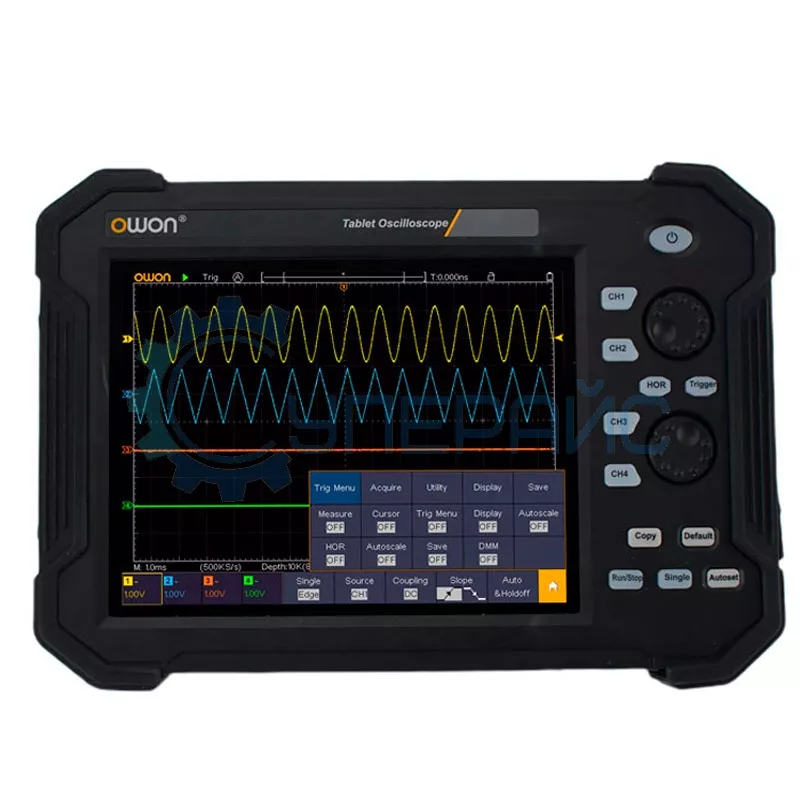

Осциллограф OWON TAO3104A
Четырёхканальный осциллограф OWON TAO3104A представляет собой планшетный измерительный прибор для профессионального анализа самых разных электрических сигналов. Модель располагает четырьмя независимыми каналами, что предоставляет значительный аналитический функционал. Полоса пропускания в 100 МГц способствует точному отображению прибором высокочастотных сигналов.
Частота дискретизации составляет 1 Гвыб/с, что даёт возможность захватывать быстро меняющиеся образцы с высокой точностью.
Частота обновления сигнала в 45 000 волн/с обуславливает быстрое обновление изображения на экране. Глубина памяти 40 Мб помогает сохранять большие объемы информации для дальнейшего анализа. Интерфейс передачи данных представлен USB host, USB device, USB port для PictBridge, LAN и WIFI.
Преимущества планшетного дизайна:- удобство переноски и установки;
- экономия места на рабочем столе;
- интуитивно понятное управление через сенсорный экран;
- возможность работы в полевых условиях.
Осциллограф OWON TAO3104A подходит для разработки и отладки электронных устройств, тестирования силовой электроники, анализа сигналов в телекоммуникационных системах. Конструкция даёт сравнивать до четырёх сигнальных форм.
Модель располагает тремя режимами синхронизации:- автоматический - прибор не ждет специального сигнала для запуска, развертка осуществляется регулярно;
- нормальный режим - осциллограф инициирует развертку только тогда, когда обнаруживает сигнал, полностью соответствующий предварительно заданным параметрам;
- однократный режим - прибор переходит в режим ожидания и остается неактивным до момента получения сигнала запуска, после чего выполняет единственную развертку.
Документация и ПО OWON TAO3104A
Название
Язык
Версия
Размер и тип
Программное обеспечение для ПК для цифрового осциллографа серии OWON TAO3000
Язык:
Английский
Размер и тип:
81,6 МБ,
zip
zip
Руководство пользователя четырехканальных планшетных осциллографов OWON серии TAO3000
Язык:
Русский
Размер и тип:
1,07 МБ,
pdf
Отзывы OWON TAO3104A
Успешная отправка
Отзыв отправлен!
В ближайшее время ваш отзыв появится на сайте после проверки.
Закрыть
Получить коммерческое предложение
Сотрудничаем с коммерческими организациями и государственными бюджетными учреждениями.
Работаем по прямому договору и участвуем во всех видах конкурентных процедур в рамках 44-ФЗ и
223-ФЗ. Оказываем помощь в составлении технического задания на оборудование.
Заполните форму и получите всю нужную информацию о выбранном оборудовании в виде коммерческого предложения:
- актуальные цены и сроки поставки;
- информация о скидке;
- наличие на наших складах.
Удалить отзыв?
Удалить
Отменить
Редактировать
Редактировать
Отменить
С этим товаром покупают
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
43451
Модель (серия):
RK1316G
Производитель:
Rek
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор НЧ-сигналов (низкочастотный, диапазон частот до 2 МГц)
Кол-во каналов:
1
Точность, %:
1
Амплитуда, Vp-p:
< 300
Габариты прибора:
390 х 365 х 130 мм
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
20942
Модель (серия):
3802
Производитель:
Victor
Страна производства:
Китай
Гарантия, мес.:
12
Тип нагрузки:
постоянного тока
Кол-во каналов:
1
Вход. напряжение (макс), В:
150
Вход. ток (макс), А:
60
Вход. мощность (макс), Вт:
400
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
16875
Модель (серия):
HDG3102B
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
2
Частота дискретизации на канал, МВыб/с:
300
Глубина памяти на канал:
2 Мб
Вертикальное разреш. (по амплитуде):
16 бит
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
324
Модель (серия):
YIHUA-305D
Производитель:
YIHUA
Страна производства:
Китай
Гарантия, мес.:
12
Мощность, Вт:
150
Тип:
Линейный (трансформаторный)
Кол-во каналов:
Одноканальный
Возм. регулировки вых. тока:
да
Возм. регулировки вых. напряжения:
да
Похожие товары
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
4819
Модель (серия):
DSO8202E
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
200
Вид:
Ручной
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
19084
Модель (серия):
TO3004
Производитель:
Micsig
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
300
Вид:
Планшетный
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
20282
Модель (серия):
STO2002
Производитель:
Micsig
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
200
Вид:
Планшетный
Кол-во аналоговых каналов:
2
Частота дискретизации на канал, МВыб/с:
1000
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
19464
Модель (серия):
ATO1004
Производитель:
Micsig
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
100
Вид:
Планшетный
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
нет
Ранее просмотренные Вами
Добавить в избранное
Артикул (код товара):
21036
Модель (серия):
-
Производитель:
Owen
Страна производства:
Китай
Гарантия, мес.:
Термостойкость, °С :
До 220
Основа:
Полиэфирная пленка
Двусторонний:
Нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
22193
Модель (серия):
EPS3205
Производитель:
Wanptek
Страна производства:
Китай
Гарантия, мес.:
18
Мощность, Вт:
160
Тип:
Импульсный
Кол-во каналов:
Одноканальный
Возм. регулировки вых. тока:
да
Возм. регулировки вых. напряжения:
да
Добавить в избранное
Артикул (код товара):
21473
Модель (серия):
HK-735
Производитель:
MECHANIC
Страна производства:
Китай
Гарантия, мес.:
6
Мощность, Вт:
35
Тип:
электрический
Регулировка температуры:
Нет
Макс. температура нагрева, °C:
387
Тип нагревательного элемента:
керамический
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
21574
Модель (серия):
HK-937D
Производитель:
MECHANIC
Страна производства:
Китай
Гарантия, мес.:
12
Кол-во каналов:
1
Метод нагрева:
традиционная станция с нагревом жала с помощью накальной спирали или керамического нагревателя
Общая мощность, Вт:
60
Макс. температура нагрева, °C:
480
Тип нагревательного элемента:
керамический
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
22200
Модель (серия):
EPS1602
Производитель:
Wanptek
Страна производства:
Китай
Гарантия, мес.:
18
Мощность, Вт:
320
Тип:
Импульсный
Кол-во каналов:
Одноканальный
Возм. регулировки вых. тока:
да
Возм. регулировки вых. напряжения:
да
НДС 22%
Добавить в избранное
Артикул (код товара):
21035
Модель (серия):
-
Производитель:
Owen
Страна производства:
Китай
Гарантия, мес.:
Термостойкость, °С :
До 220
Основа:
Полиэфирная пленка
Двусторонний:
Нет
Добавить в избранное
Артикул (код товара):
21572
Модель (серия):
SBK907D+
Производитель:
BAKON
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
электрический
Возм. смены жала:
да
Тип нагревательного элемента:
керамический
Конструкция рукоятки:
прямая
Материал рукоятки:
термостойкий пластик с насадкой из силиконовой резины
Добавить в избранное
Артикул (код товара):
7498
Модель (серия):
-
Производитель:
Другой
Страна производства:
Китай
Гарантия, мес.:
Термостойкость, °С :
До 300
Основа:
Полиимидная пленка
Двусторонний:
Нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
16053
Модель (серия):
950T PRO
Производитель:
SUNKKO
Страна производства:
Китай
Гарантия, мес.:
12
Кол-во каналов:
1
Конструктивное исполнение:
готовое собранное устройство
Метод нагрева:
традиционная станция с нагревом жала с помощью накальной спирали или керамического нагревателя
Общая мощность, Вт:
75
Макс. температура нагрева, °C:
500
Добавить в избранное
Артикул (код товара):
21590
Модель (серия):
SL103
Производитель:
ANENG
Страна производства:
Китай
Гарантия, мес.:
12
Мощность, Вт:
60
Тип:
электрический
Регулировка температуры:
Да
Возм. смены жала:
да
Макс. температура нагрева, °C:
500
Добавить в избранное
Артикул (код товара):
390
Модель (серия):
DP-366D
Производитель:
Другой
Страна производства:
Китай
Гарантия, мес.:
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
20800
Модель (серия):
TAO3072A
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
70
Вид:
Планшетный
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
20797
Модель (серия):

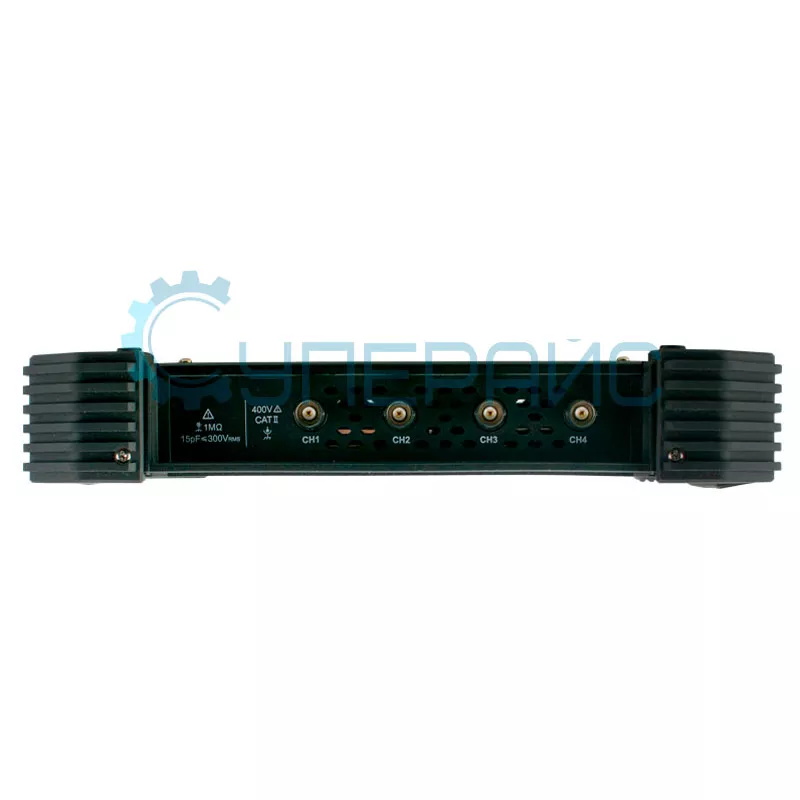

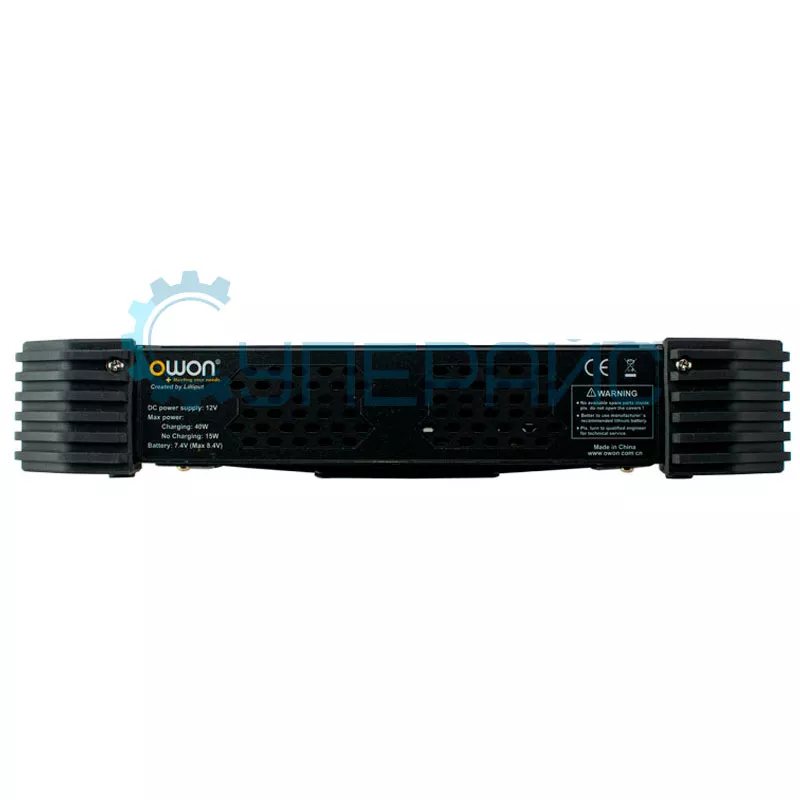

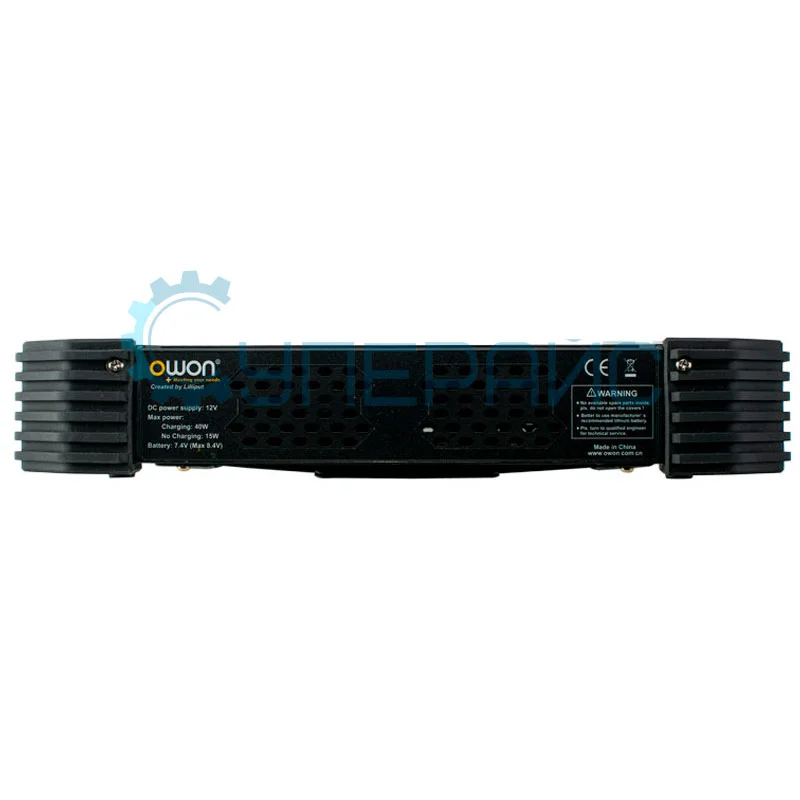

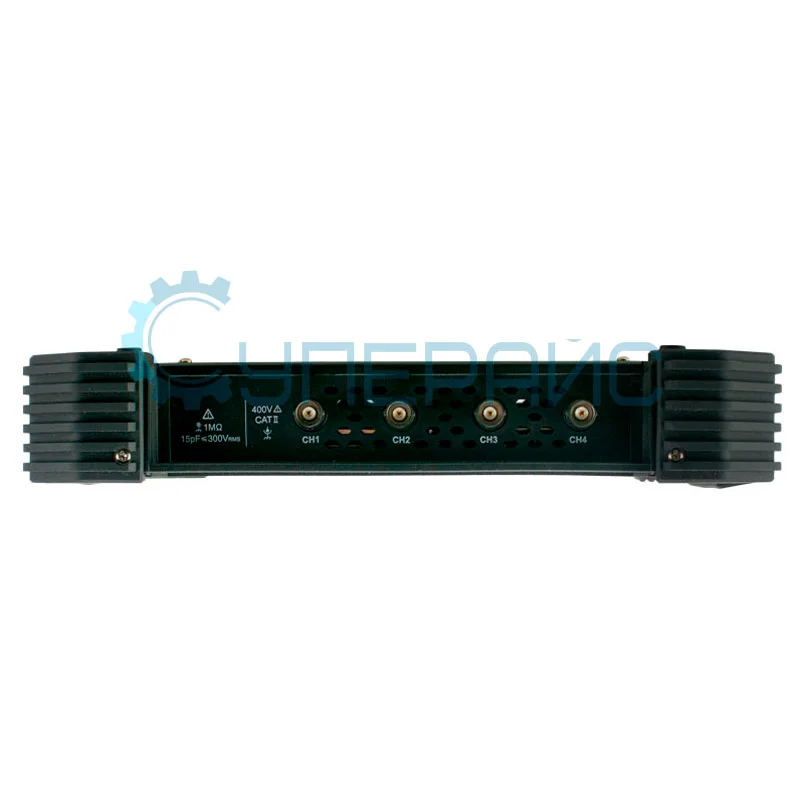

TAO3104A
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
100
Вид:
Планшетный
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
нет
В Госреестре РФ
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
26722
Модель (серия):
DP2031
Производитель:
RIGOL
Страна производства:
Китай
Гарантия, мес.:
12
Мощность, Вт:
222
Тип:
Линейный (трансформаторный)
Кол-во каналов:
Трехканальный
Возм. регулировки вых. тока:
да
Возм. регулировки вых. напряжения:
да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
27050
Модель (серия):
DPS150
Производитель:
FNIRSI
Страна производства:
Китай
Гарантия, мес.:
12
Мощность, Вт:
150
Тип:
Импульсный
Кол-во каналов:
Одноканальный
Возм. регулировки вых. тока:
да
Возм. регулировки вых. напряжения:
да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Артикул (код товара):
4793
Модель (серия):
DSO4072C
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
70
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
1000
Благодарственные письма
