Осциллограф OWON TAO3104 с WiFi
63 410 ₽
63 410 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 3 шт.
Склад в Гуанчжоу: 3 шт.
Артикул (код товара)
20796
Модель (серия)
TAO3104
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
24
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики OWON TAO3104
Общие данные
Артикул (код товара)
20796
Производитель (бренд)
Модель (серия)
TAO3104
Страна производства
Китай
Гарантия, мес.
24
Основные характеристики
Вид
Глубина памяти на канал
Кол-во аналоговых каналов
Кол-во цифровых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Вертикальная система
Встроенные функции и опции
Возм. сохранения осциллограмм
Встроенные опции
Частотомер
Анализатор протоколов
Анализатор протоколов
Декодирование сигналов шин
Нет
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB
LAN
Wi-Fi
LAN
Wi-Fi
Применение
Проектирование, отладка и ремонт электронных устройств
Обучение и научные исследования
Обучение и научные исследования
Разреш. дисплея, пиксель
Описание OWON TAO3104
Технические характеристики OWON TAO3104
| Количество каналов | 4 |
| Полоса пропускания | 100 МГц |
| Частота дискретизации |
1 Гвыб/с в одноканальном режиме 500 Мвыб/с в двухканальном режиме 250 Мвыб/с в четырехканальном режиме |
| Частота обновления сигнала | 45 000 волн/с |
| Глубина памяти | 40 Мб |
| Входные параметры | |

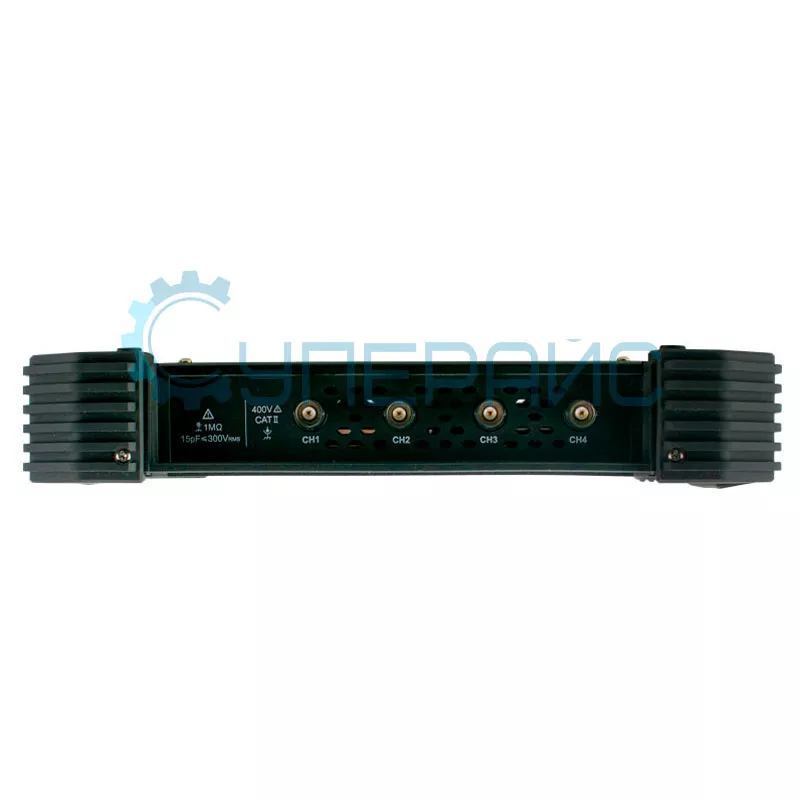

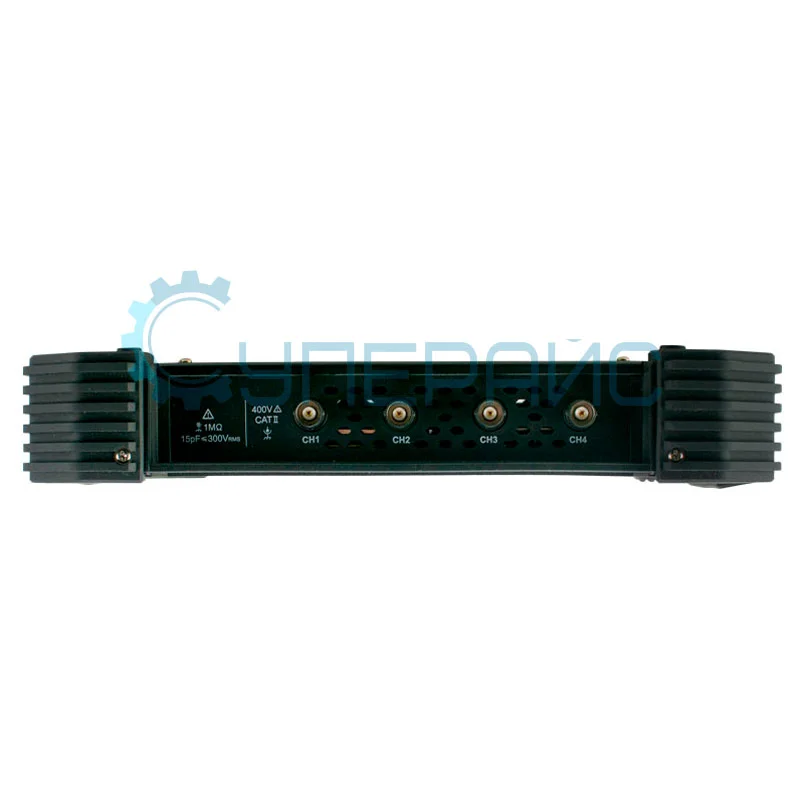

| Входной импеданс | 1 МОм ± 2%, параллельно 15 пФ ± 5 пФ |
| Максимальное входное напряжение | 1 МОм ≤ 300 В (rms) |
| Точность усиления постоянного тока | ±3 % |
| Коэффициент ослабления пробника | 0,001X - 1000X, шаг 1 - 2 - 5 |
| Точность частоты дискретизации | ± 10 ppm |
| Входные соединения | DC, AC, GND |
| Время нарастания | ≤ 3,5 нс |
| Горизонтальная система | |
| Горизонтальный масштаб | 2 нс/дел - 1000 с/дел, шаг 1 - 2 - 5 |
| Коэффициент развёртки | 100 нс - 10 с |
| Вертикальная система | |
| Вертикальная развёртка | 1 мВ/дел - 10 В/дел |
| Вертикальное разрешение | 8 бит |
| Система синхронизации | |
| Режимы синхронизации | автоматический, нормальный, однократный |
| Режим триггера | Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth Edge, Logic, I2C, SPI, RS232 |
| Общие характеристики | |
| Математические вычисления | ＋, －, ×, ÷,FFT, FFTrms, интеграл, дифференциал, корень, определяемая пользователем функция, цифровой фильтр |
| Автоматическое измерение | Vpp, Vavg, Vrms, Частота, Период, Неделя RMS, Курсор RMS, Vmax, Vmin, Vtop, Vbase, Vamp, Перерегулирование, Фаза A→B ↑, Фаза A→B↓, Предварительная съемка, Время нарастания, Время спада,+Ширина , -Ширина, +Нагрузка, -Нагрузка, Рабочий цикл, Задержка A→B ↑, Задержка A→B↓, +Счетчик импульсов, -Счетчик импульсов, Счет нарастающих фронтов, Счетчик спадающих фронтов, Площадь, Площадь цикла |

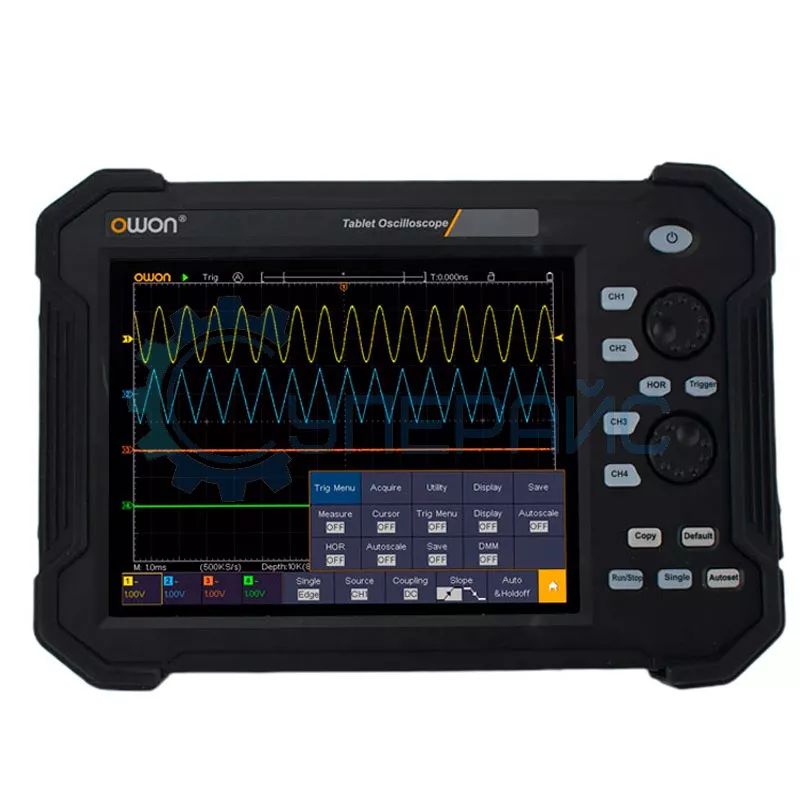

| Дисплей | цветной LCD-дисплей, 8 дюймов, 800 x 600 точек, сенсорный экран |
| Питание | встроенная литиевая батарея 8000 мАч, 5 часов непрерывной работы, 7,4 В |

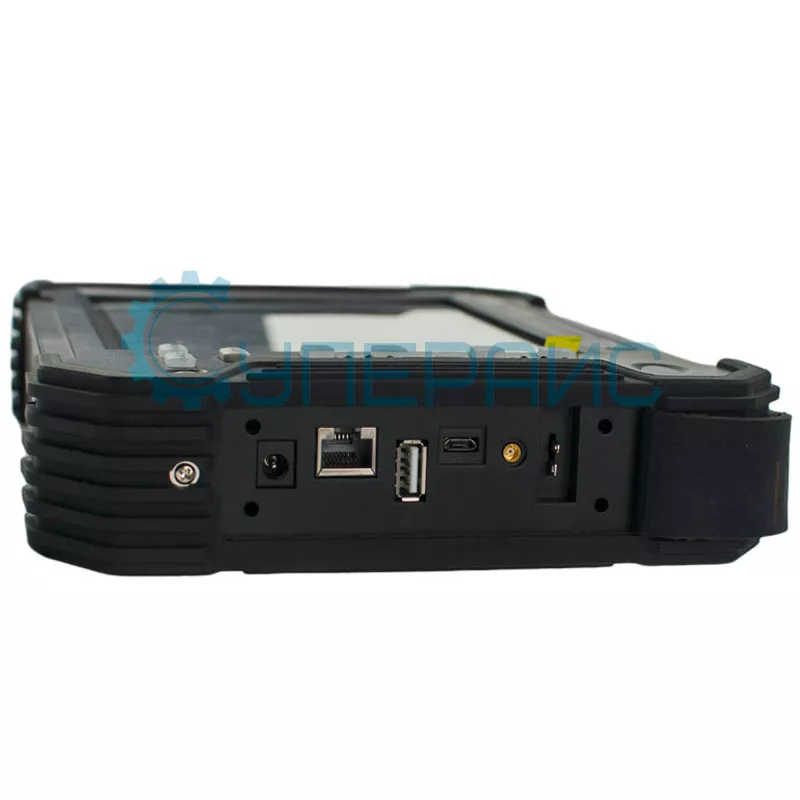

| Интерфейс | Wi-Fi, USB host, USB device, Trig Out (Pass/Fail), LAN |
| Хранение формы волны | 100 сигналов |
| Функция частотометра | есть |
| Габариты упаковки | 350 х 250 х 110 мм |
| Вес нетто | 1,7 кг |
| Вес брутто | 3,6 кг |
| Комплектация |

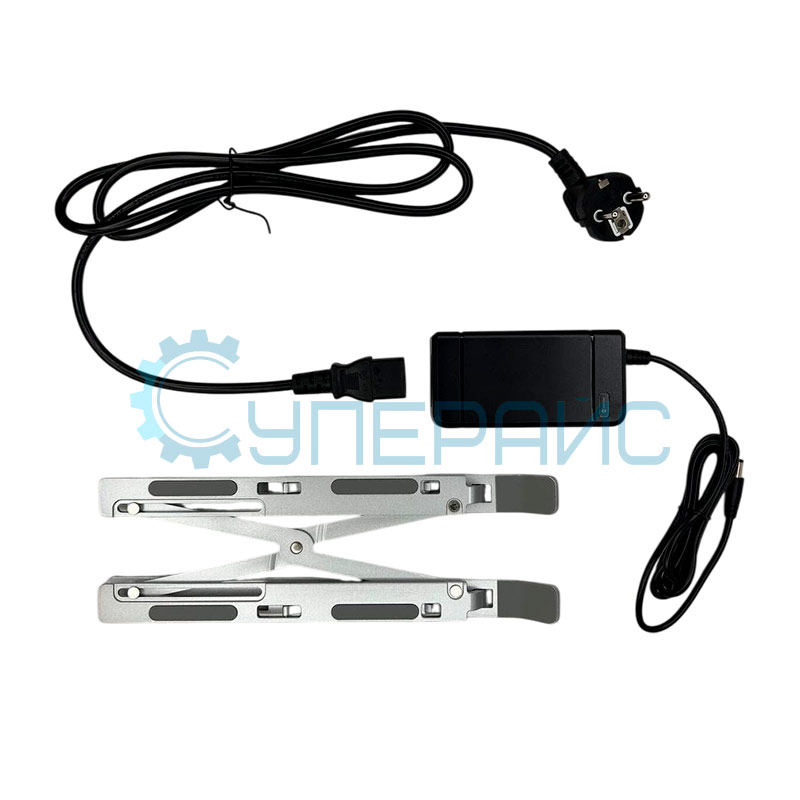

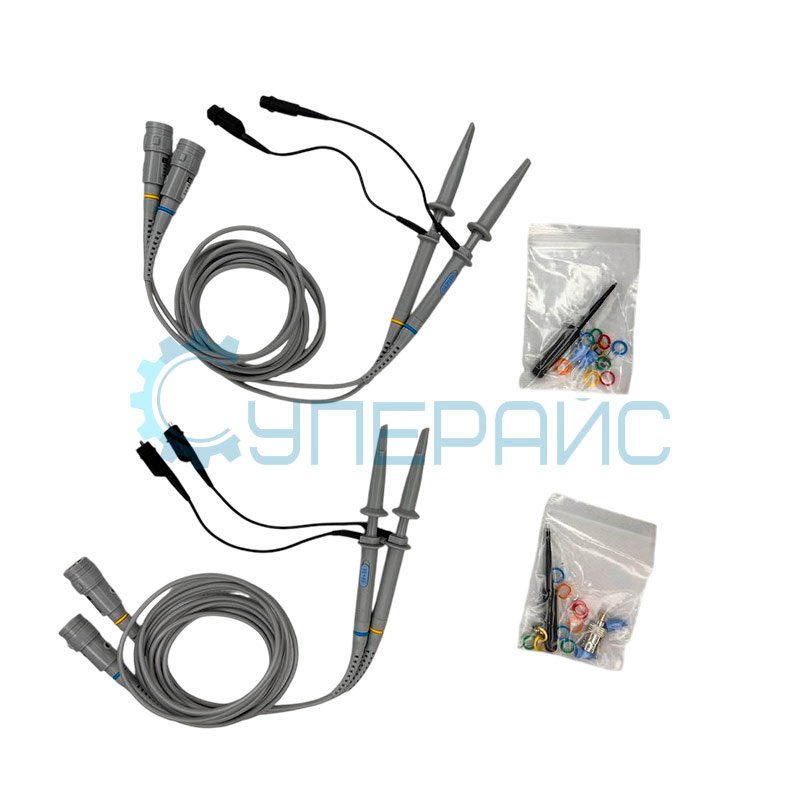

осциллограф OWON TAO3104 - 1 шт кабель питания - 1 шт адаптер - 1 шт зонд - 4 шт Micro USB кабель - 1 шт инструменты для регулировки датчика - 1 шт держатель - 1 шт инструкция - 1 шт |
Обзорная таблица осциллографов OWON TAO серии
| Характеристики | TAO3072 | TAO3072A | TAO3074 | TAO3074A | TAO3102 | TAO3102A | TAO3104 | TAO3104A |
| Количество каналов | 2 | 2 | 4 | 4 | 2 | 2 | 4 | 4 |
| Полоса пропускания | 70 МГц | 70 МГц | 70 МГц | 70 МГц | 100 МГц | 100 МГц | 100 МГц | 100 МГц |
| Частота дискретизации | 1 Мвыб/с | 1 Мвыб/с | 1 Мвыб/с | 1 Мвыб/с | 1 Гвыб/с | 1 Гвыб/с | 1 Гвыб/с | 1 Мвыб/с |
| Вертикальное разрешение | 8 бит | 8/12/14 бит | 8 бит | 8/12/14 бит | 8 бит | 14 бит | 8 бит | 8/12/14 бит |
| Глубина памяти | 40 Мб | |||||||
| Частота обновления сигнала | 45 000 волн/с | |||||||
| Дисплей | 8 дюймов, 800×600 точек | |||||||
| Питание | Li-ion 8000 мАч, 5 часов работы | |||||||
Портативный осциллограф TAO3104 с WiFi
OWON TAO3104 – это осциллограф планшетного типа, поддерживающий беспроводную связь через WiFi. Ниже поговорим о модели подробнее, отвечая на возможные вопросы.
Какие преимущества предлагает этот WiFi-осциллограф?
Беспроводная технология помогает быстро передавать информацию дистанционно. Полоса пропускания прибора 100 МГц подходит для разных измерений в научных и практических сферах. Удаленное подключение создаёт дополнительные возможности для исследований.
Как работает такой планшетный осциллограф?
Сенсорный экран облегчает управление и настройку. Цветной дисплей транслирует графическую информацию. Оператор может быстро настраивать режимы работы. Компактная конструкция увеличивает мобильность пользователя в ходе измерений.
Каковы особенности регистрации сигнала?
Предлагаемая частота дискретизации достаточна, чтобы фиксировать быстро протекающие электронные процессы. Частота обновления сигнала 45 000 волн/с подходит для поиска редких событий.
Кому подойдёт прибор:
- радиоинженерам;
- научным сотрудникам;
- электронщикам.
Возможны ли математические вычисления?
Да, математические функции прибора помогают обрабатывать информацию. Доступны интеграл, цифровой фильтр и другие. Через пользовательские настройки можно адаптировать модель под конкретные задачи.
Преимущества прибора:
- автономность работы;
- компактность конструкции;
- интуитивность управления.
Документация и ПО OWON TAO3104
Название
Язык
Версия
Размер и тип
Руководство пользователя четырехканальных планшетных осциллографов OWON серии TAO3000
Язык:
Русский
Размер и тип:
1,07 МБ,
pdf
Отзывы OWON TAO3104
Успешная отправка
Отзыв отправлен!
В ближайшее время ваш отзыв появится на сайте после проверки.
Закрыть
Получить коммерческое предложение
Сотрудничаем с коммерческими организациями и государственными бюджетными учреждениями.
Работаем по прямому договору и участвуем во всех видах конкурентных процедур в рамках 44-ФЗ и
223-ФЗ. Оказываем помощь в составлении технического задания на оборудование.
Заполните форму и получите всю нужную информацию о выбранном оборудовании в виде коммерческого предложения:
- актуальные цены и сроки поставки;
- информация о скидке;
- наличие на наших складах.
Удалить отзыв?
Удалить
Отменить
Редактировать
Редактировать
Отменить
С этим товаром покупают
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
21784
Модель (серия):
HDS2202S
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
200
Вид:
Ручной
Кол-во аналоговых каналов:
2
Частота дискретизации на канал, МВыб/с:
1000
Добавить в избранное
Артикул (код товара):
16663
Модель (серия):
AN8205C
Производитель:
ANENG
Страна производства:
Китай
Гарантия, мес.:
12
Макс. напряжение (AC):
до 600 В
Макс. напряжение (DC):
до 600 В
Макс. ток (AC):
нет
Макс. ток (DC):
до 10 А
Сопротивление:
да
Добавить в избранное
Артикул (код товара):
16350
Модель (серия):
DSO-138 PRO
Производитель:
FNIRSI
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
<1
Вид:
Карманный
Кол-во аналоговых каналов:
1
Кол-во цифровых каналов:
нет
Добавить в избранное
Артикул (код товара):
4487
Модель (серия):
DSO PRO
Производитель:
FNIRSI
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
5
Вид:
Карманный
Кол-во аналоговых каналов:
1
Кол-во цифровых каналов:
нет
Похожие товары
Добавить в избранное
Артикул (код товара):
19589
Модель (серия):
DSO152
Производитель:
FNIRSI
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
<1
Вид:
Карманный
Кол-во аналоговых каналов:
1
Частота дискретизации на канал, МВыб/с:
2,5
Добавить в избранное
Артикул (код товара):
16351
Модель (серия):
DSO-138 PRO
Производитель:
FNIRSI
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
<1
Вид:
Карманный
Кол-во аналоговых каналов:
1
Кол-во цифровых каналов:
нет
Артикул (код товара):
15648
Модель (серия):
DSO138
Производитель:
FNIRSI
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
200
Вид:
Карманный
Кол-во аналоговых каналов:
1
Кол-во цифровых каналов:
нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
17001
Модель (серия):
SATO1004
Производитель:
Micsig
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
100
Вид:
Планшетный
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
нет
Ранее просмотренные Вами
Добавить в избранное
Артикул (код товара):
41731
Модель (серия):
TP1000-24
Производитель:
Toprie
Страна производства:
Китай
Гарантия, мес.:
12
Мин. измеряемая температура, °C:
-200
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Артикул (код товара):
6299
Модель (серия):
DSO1122S
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
120
Вид:
Ручной
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Добавить в избранное
Артикул (код товара):
24921
Модель (серия):
TA621A
Производитель:
TASI
Страна производства:
Китай
Гарантия, мес.:
12
Мин. измеряемая температура, °C:
-20
Макс. измеряемая температура, °C:
60°С
Макс. измеряемая влажность, %:
100
Мин. измеряемая влажность, %:
0
Добавить в избранное
Артикул (код товара):
18246
Модель (серия):
Servo SPT2065W
Производитель:
SPT
Страна производства:
Китай
Гарантия, мес.:
3
Рабочее напряжение:
4.8 В
Крутящий момент:
5 - 10 кг*с*см
Угол поворота ротора:
180°
Тип управления:
цифровой
Макс. скорость вращения (с/60°):
0,06
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
39436
Модель (серия):
LD-150
Производитель:
Dechuan
Страна производства:
Китай
Гарантия, мес.:
12
Точность позиционирования, мм:
0,01
Режим резки:
Автоматический
Сделано в России
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
35138
Модель (серия):
NL70
Производитель:
Ermenrich
Страна производства:
Россия
Гарантия, мес.:
12
Тип экрана:
Не сенсорный
Встр. визуализатор повреждения оптического волокна:
Да
Встр. источник оптического излучения:
Нет
Встр. измеритель оптической мощности:
Нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
17661
Модель (серия):
GA4033
Производитель:
Atten
Страна производства:
Китай
Гарантия, мес.:
12
Диапазон полосы пропускания:
100 Гц - 1 MГц
Принцип действия:
Параллельный (многоканальный)
Встроенный дисплей:
Да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
20798
Модель (серия):
TAO3072
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
70
Вид:
Планшетный
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
24477
Модель (серия):
TAO3102A
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
100
Вид:
Планшетный
Кол-во аналоговых каналов:
2
Частота дискретизации на канал, МВыб/с:
1000
Добавить в избранное
Артикул (код товара):
67646
Модель (серия):
Raptor X
Производитель:
Creality
Страна производства:
Китай
Гарантия, мес.:
12
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное

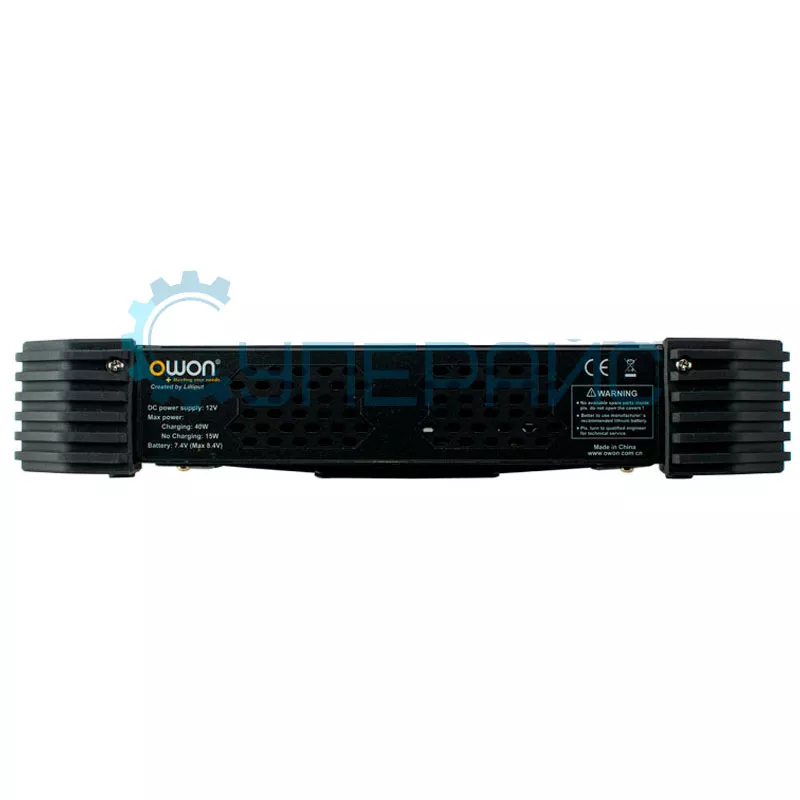

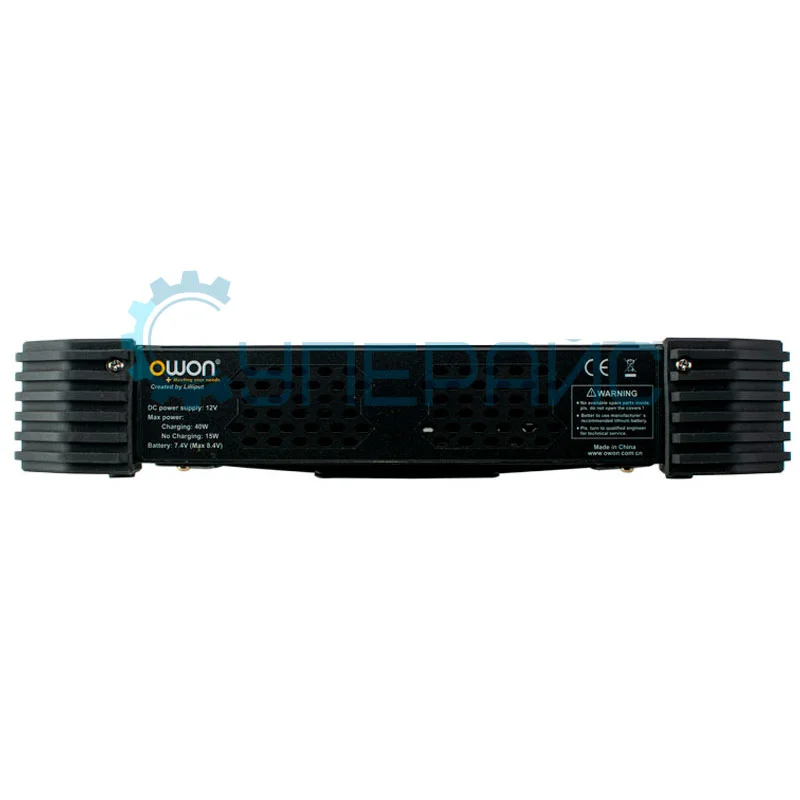

Артикул (код товара):
20796
Модель (серия):
TAO3104
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
100
Вид:
Планшетный
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
нет
Артикул (код товара):
5983
Модель (серия):
-
Производитель:
Другой
Страна производства:
Китай
Гарантия, мес.:
3
Тип контактного разъема датчиков:
Штыревой разъем пин-экстендер
Наличие обучающего материала:
Нет
Наборы на базе:
cовместимые с платформой Arduino
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
26250
Модель (серия):
SA6
Производитель:
HTOOL
Страна производства:
Китай
Гарантия, мес.:
12
Диапазон полосы пропускания:
200 кГц
Встроенный дисплей:
Да
Благодарственные письма
