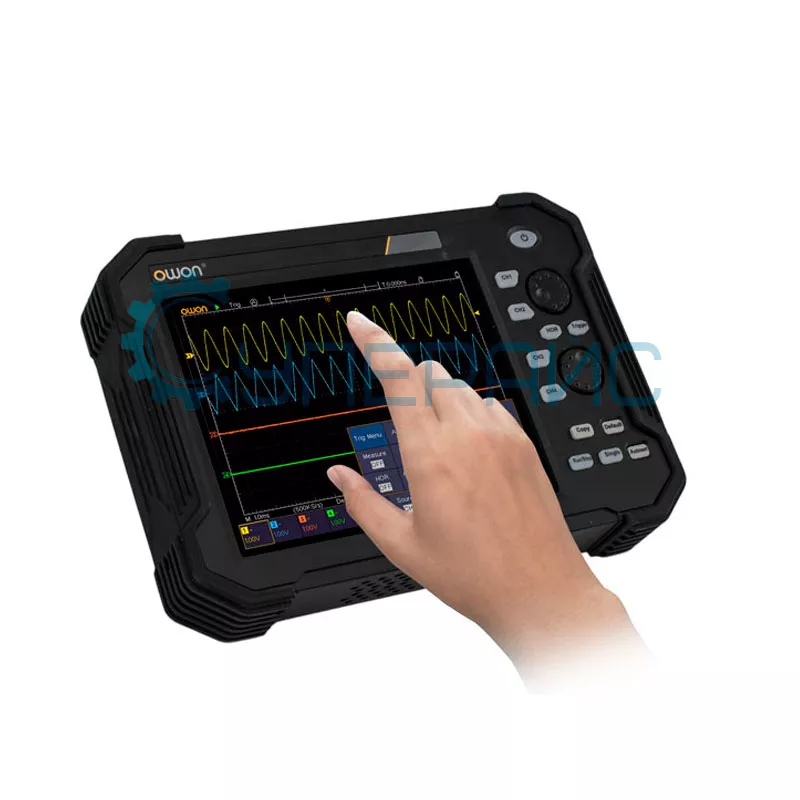

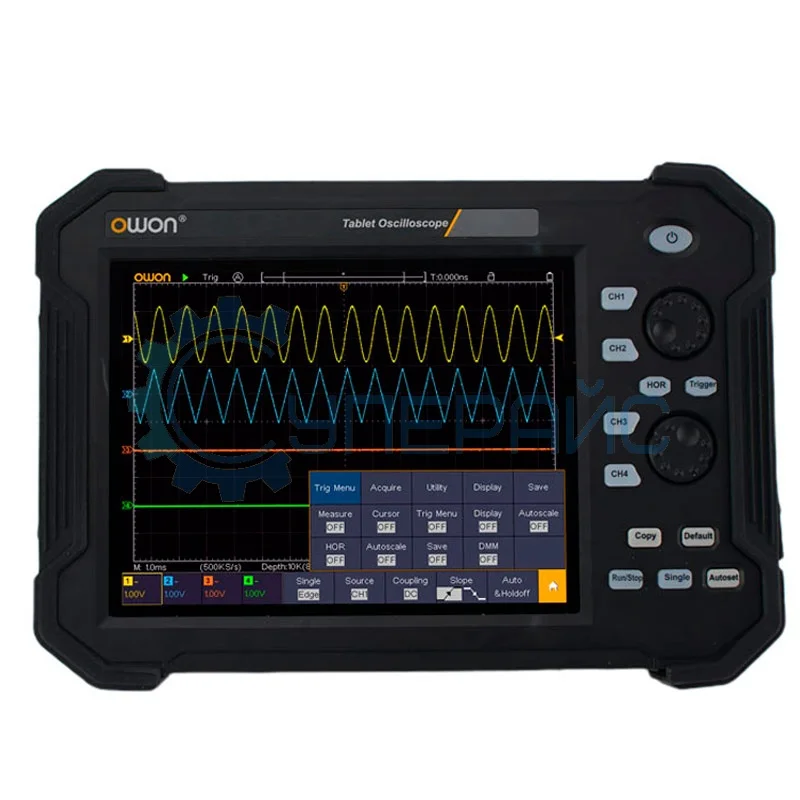

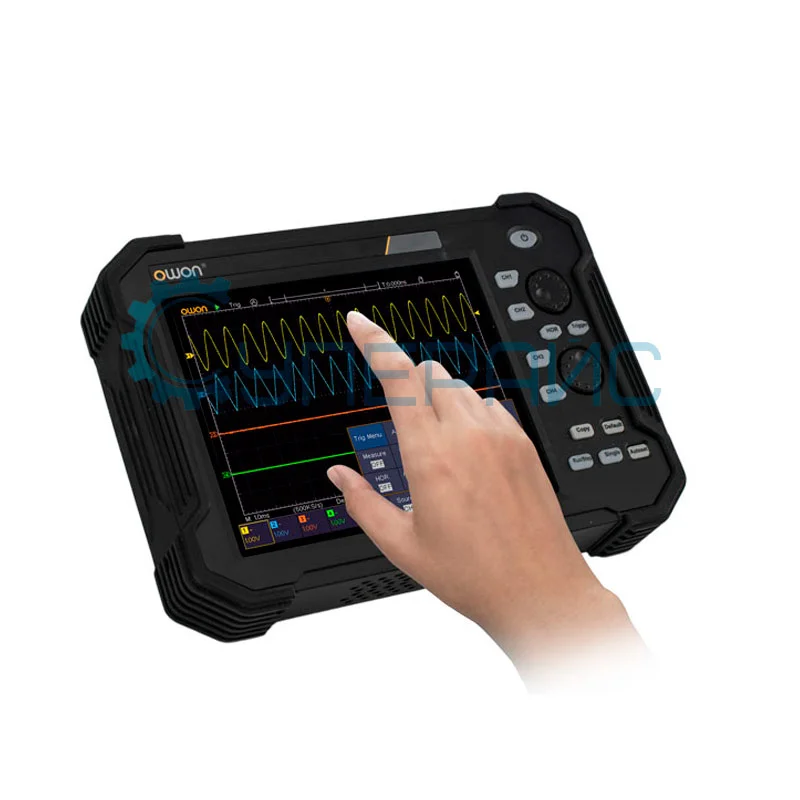

Осциллограф OWON TAO3074A с функцией частотомера
80 700 ₽
80 700 ₽
включая НДС: 22%
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 3 шт.
Артикул (код товара)
20803
Модель (серия)
TAO3074A
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
24
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики OWON TAO3074A
Общие данные
Артикул (код товара)
20803
Производитель (бренд)
Модель (серия)
TAO3074A
Страна производства
Китай
Гарантия, мес.
24
Основные характеристики
Вид
Глубина памяти на канал
Кол-во аналоговых каналов
Кол-во цифровых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Вертикальная система
Встроенные функции и опции
Возм. сохранения осциллограмм
Встроенные опции
Анализатор спектра сигнала с помощью БПФ
Частотомер
Частотомер
Декодирование сигналов шин
Нет
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB
LAN
Wi-Fi
PictBridge
LAN
Wi-Fi
PictBridge
Применение
Проектирование, отладка и ремонт электронных устройств
Телекоммуникации
Обучение и научные исследования
Телекоммуникации
Обучение и научные исследования
Разреш. дисплея, пиксель
Описание OWON TAO3074A
Технические характеристики OWON TAO3074
| Количество каналов | 4 |
| Полоса пропускания | 70 МГц |
| Максимальная частота дискретизации | 1 Гвыб/с |
| Частота дискретизации |
8 бит: 250 МВыб/с (4 канала), 500 МВыб/с (2 канала), 1 Гвыб/с (1 канал) 12 бит: 125 МВыб/с (4 канала), 250 МВыб/с (2 канала), 500 Мвыб/с (1 канал) 14 бит: 100 МВыб/с (1, 2, 4 канала) |
| Частота обновления сигнала | 45000 волн/с |
| Глубина памяти | 40 Мб |
| Входные параметры | |
| Входной импеданс | 1 МОм ± 2%, параллельно 15 pF ± 5n pF |
| Максимальное входное напряжение | 1 МОм ≤ 300 Vrms; |
| Точность усиления постоянного тока | ±3 % |
| Коэффициент ослабления пробника | 0.001X - 1000X, шаг 1 - 2 - 5 |
| Точность частоты дискретизации | ± 2,5 ppm |
| Входные соединения | DC, AC, GND |
| Время нарастания | ≤ 5 нс |
| Горизонтальная система | |
| Горизонтальный масштаб | 2 нс / дел - 1000 с / дел, шаг 1 - 2 - 5 |
| Коэффициент развёртки | 50 нс - 10 с |
| Вертикальная система | |
| Вертикальная развёртка | 1 мВ / дел - 10 В / дел |
| Вертикальное разрешение | 8 / 12 / 14 бит |
| Система синхронизации | |
| Режимы синхронизации | автоматический, нормальный, однократный |
| Режим триггера |
Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth Edge, Logic, I2C, SPI, RS232 |
| Математические вычисления |
＋, －, ×, ÷,FFT, FFTrms, интеграл, дифференциал, корень, определяемая пользователем функция, цифровой фильтр |
| Автоматическое измерение |
Vpp, Vavg, Vrms, частота, период, неделя RMS, курсор RMS, Vmax, Vmin, Vtop, Vbase, Vamp, перерегулирование, фаза A→B ↑, фаза A→B↓, предварительная съемка, время нарастания, время спада, +ширина, -ширина, +нагрузка, -нагрузка, рабочий цикл, задержка A→B ↑, задержка A→B↓, +счетчик импульсов, -счетчик импульсов, счет нарастающих фронтов, счетчик спадающих фронтов, площадь, площадь цикла |
| Общие характеристики | |
| Дисплей | цветной LCD-дисплей, 8 дюймов, 800 x 600 точек, сенсорный экран |
| Питание | встроенная литиевая батарея 8000 мАч, 5 часов непрерывной работы, 7,4 В |

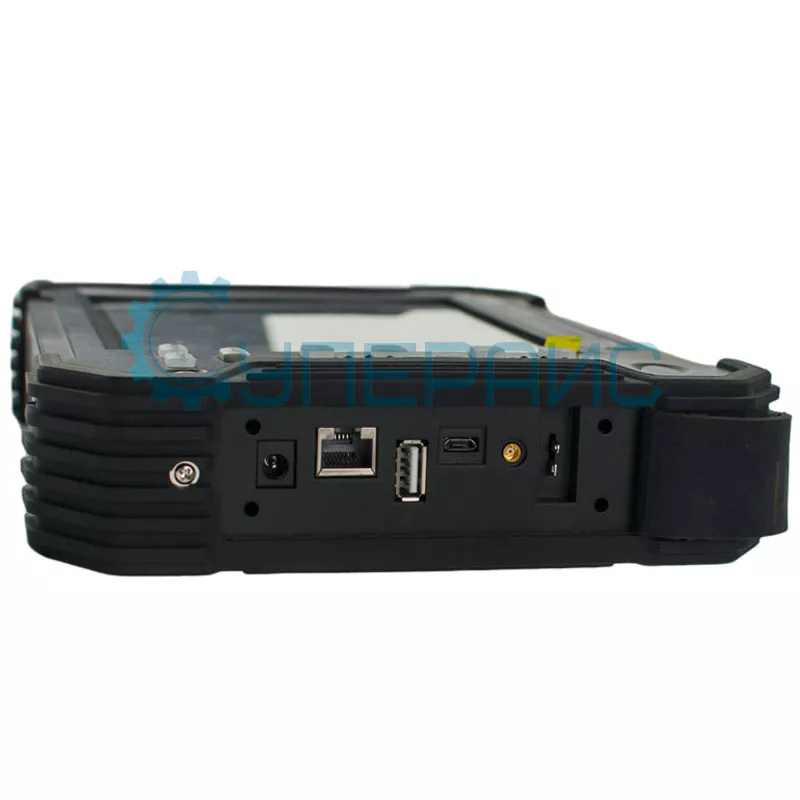

| Интерфейс | USB host, USB device, USB port для PictBridge,LAN, WIFI |
| Хранение формы волны | 100 сигналов |
| Функция частотомера | есть |
| Габариты изделия | 270 х 191 х 48 мм |
| Габариты упаковки | 350 х 110 х 250 мм |
| Вес нетто | 1,7 кг |
| Вес брутто | 3,625 кг |
| Комплектация |
осциллограф OWON TAO3074 - 1 шт кабель питания - 1 шт адаптер - 1 шт зонд - 4 шт Micro USB кабель - 1 шт BNC - SAM - 1 шт инструменты для регулировки датчика - 1 шт держатель - 1 шт инструкция - 1 шт |
Обзорная таблица осциллографов OWON TAO серии
| Характеристики | TAO3072 | TAO3072A | TAO3074 | TAO3074A | TAO3102 | TAO3102A | TAO3104 | TAO3104A |
| Количество каналов | 2 | 2 | 4 | 4 | 2 | 2 | 4 | 4 |
| Полоса пропускания | 70 МГц | 70 МГц | 70 МГц | 70 МГц | 100 МГц | 100 МГц | 100 МГц | 100 МГц |
| Частота дискретизации | 1 Мвыб/с | 1 Мвыб/с | 1 Мвыб/с | 1 Мвыб/с | 1 Гвыб/с | 1 Гвыб/с | 1 Гвыб/с | 1 Мвыб/с |
| Вертикальное разрешение | 8 бит | 8/12/14 бит | 8 бит | 8/12/14 бит | 8 бит | 14 бит | 8 бит | 8/12/14 бит |
| Глубина памяти | 40 Мб | |||||||
| Частота обновления сигнала | 45 000 волн/с | |||||||
| Дисплей | 8 дюймов, 800×600 точек | |||||||
| Питание | Li-ion 8000 мАч, 5 часов работы | |||||||
Осциллограф OWON TAO3074A с функцией частотомера
OWON TAO3074A – это компактный осциллограф, совмещающий функции четырёхканального измерителя параметров электрических сигналов и частотомера.
Прибор сочетает удобство управления с широким диапазоном измерений, помогает проводить сложные анализы. 4 канала обеспечивают одновременное наблюдение и анализ нескольких сигналов.
Устройство располагает интуитивно-понятным интерфейсом, а также ярким цветным дисплеем для построения наглядных детальных осциллограмм. Встроенная батарея даёт высокую автономность - пять часов непрерывной работы без подключения к электросети.
В ситуациях, когда проводятся сложные эксперименты, будет полезен этот usb-осциллограф: 2 канала или даже 3 – не всегда достаточное количество при проведении комплексных испытаний.
TAO3074A обладает преимуществами, которые делают модель выбором для широкого круга задач.
- точность измерений: устройство обеспечивает точные достоверные результаты, что важно для проведения научных исследований, разработки электронных устройств или технического обслуживания оборудования.
- универсальность: осциллограф даёт возможность анализировать сигналы различной частоты и амплитуды.
- компактный размер: портативность прибора делает модель полезной в полевых условиях, при проведении выездных работ или лабораторных исследований.
Применяется в промышленном производстве. Также используется в образовательных учреждениях для практических занятий.
Документация и ПО OWON TAO3074A
Название
Язык
Версия
Размер и тип
Руководство пользователя четырехканальных планшетных осциллографов OWON серии TAO3000
Язык:
Русский
Размер и тип:
1,07 МБ,
pdf
Отзывы OWON TAO3074A
Guest
16.05.2025 11:12:59
Искал планшетник-осциллограф именно с частотомером в функционале. С продукцией ОВОН был знаком давно, поэтому выбрал данную модель. Что понравилось: удобный экран, цветной, информация читается отлично, даже мелкие детали видно, ПП 70 МГц – для моих задач (ремонт аудиоаппаратуры, DIY-проекты) более чем хватает. Оценка - 10 из 10!
SUPEREYES.RU
19.05.2025 07:14:53
Guest
Искал планшетник-осциллограф именно с частотомером в функционале. С продукцией ОВОН был знаком давно, поэтому выбрал данную модель. Что понравилось: удобный экран, цветной, информация читается отлично, даже мелкие детали видно, ПП 70 МГц – для моих задач (ремонт аудиоаппаратуры, DIY-проекты) более чем хватает. Оценка - 10 из 10!
Искал планшетник-осциллограф именно с частотомером в функционале. С продукцией ОВОН был знаком давно, поэтому выбрал данную модель. Что понравилось: удобный экран, цветной, информация читается отлично, даже мелкие детали видно, ПП 70 МГц – для моих задач (ремонт аудиоаппаратуры, DIY-проекты) более чем хватает. Оценка - 10 из 10!
Здравствуйте!
Благодарим вас за столь подробный и положительный отзыв о модели осциллографа OWON TAO3074A. Нам особенно приятно, что вы выбрали именно эту модель, доверяя качеству продукции OWON и имея с ней положительный опыт ранее.
Отдельное спасибо за то, что отметили удобство цветного экрана и функциональность частотомера. Мы рады, что частотный диапазон 70 МГц полностью соответствует вашим задачам, будь то ремонт аудиотехники или DIY-проекты — значит, выбор действительно оказался удачным!
Ваша высокая оценка — 10 из 10 — вдохновляет нас продолжать поддерживать высокий уровень качества и сервиса.
С уважением, Администрация магазина Суперай
Успешная отправка
Отзыв отправлен!
В ближайшее время ваш отзыв появится на сайте после проверки.
Закрыть
Получить коммерческое предложение
Сотрудничаем с коммерческими организациями и государственными бюджетными учреждениями.
Работаем по прямому договору и участвуем во всех видах конкурентных процедур в рамках 44-ФЗ и
223-ФЗ. Оказываем помощь в составлении технического задания на оборудование.
Заполните форму и получите всю нужную информацию о выбранном оборудовании в виде коммерческого предложения:
- актуальные цены и сроки поставки;
- информация о скидке;
- наличие на наших складах.
Удалить отзыв?
Удалить
Отменить
Редактировать
Редактировать
Отменить
С этим товаром покупают
Добавить в избранное
Артикул (код товара):
15531
Модель (серия):
KW360
Производитель:
Konnwei
Страна производства:
Китай
Гарантия, мес.:
12
Возм. регулировки вых. тока:
нет
Возм. регулировки вых. напряжения:
нет
Кейс/чехол в комплекте:
да
Тип сканера:
Мультимарочный
Поддержка стандарта OBD-II:
Да
Добавить в избранное
Артикул (код товара):
21062
Модель (серия):
DSO154Pro
Производитель:
sigPeak (ZEEWEII)
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
18
Вид:
Карманный
Кол-во аналоговых каналов:
1
Кол-во цифровых каналов:
нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
19508
Модель (серия):
TO2004
Производитель:
Micsig
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
200
Вид:
Планшетный
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
7627
Модель (серия):
DSO1C15
Производитель:
FNIRSI
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
110
Вид:
Карманный
Кол-во аналоговых каналов:
1
Кол-во цифровых каналов:
нет
Похожие товары
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
887
Модель (серия):
DSO112A
Производитель:
JYE Tech
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
1-3
Вид:
Карманный
Кол-во аналоговых каналов:
1
Кол-во цифровых каналов:
нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
13236
Модель (серия):
DS100
Производитель:
Guangzhou Xingyi Electronic Technology
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
50
Вид:
Карманный
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
441
Модель (серия):
JDS2022A
Производитель:
JINHAN
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
20
Вид:
Ручной
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
19369
Модель (серия):
DPOX180H
Производитель:
FNIRSI
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
180
Вид:
Карманный
Кол-во цифровых каналов:
2
Частота дискретизации на канал, МВыб/с:
500
Ранее просмотренные Вами
Добавить в избранное
Артикул (код товара):
41958
Модель (серия):
ZC3000P
Производитель:
ZCTek
Страна производства:
Китай
Гарантия, мес.:
12
Мин. измеряемая температура, °C:
-200
Макс. измеряемая температура, °C:
1800°С
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
39121
Модель (серия):
PZ1040S
Производитель:
HZK
Страна производства:
Китай
Гарантия, мес.:
12
Мин. измеряемая температура, °C:
-100
Макс. измеряемая температура, °C:
1370°С
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
28442
Модель (серия):
LC-DB-2AB
Производитель:
LICHEN
Страна производства:
Китай
Гарантия, мес.:
12
Регулировка температуры:
Да
Общая мощность, Вт:
2500
Мин. температура нагрева, °C:
50
Макс. температура нагрева, °C:
400
Принцип подогрева:
контактный
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
39395
Модель (серия):
FK-RN5500 IT24
Производитель:
Fullkon
Страна производства:
Китай
Гарантия, мес.:
12
Мин. измеряемая температура, °C:
-200
Макс. измеряемая температура, °C:
2000°С
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
29082
Модель (серия):
68860
Производитель:
MASTERPROOF
Страна производства:
Китай
Гарантия, мес.:
12
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
39986
Модель (серия):
NBW-282B
Производитель:
Другой
Страна производства:
Китай
Гарантия, мес.:
12
Мощность, Вт:
2000
Регулировка температуры:
Да
Мин. температура нагрева, °C:
20
Макс. температура нагрева, °C:
600
Рабочая длина, мм:
280
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
39125
Модель (серия):
PZ1064S
Производитель:
HZK
Страна производства:
Китай
Гарантия, мес.:
12
Мин. измеряемая температура, °C:
-100
Макс. измеряемая температура, °C:
1370°С
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Артикул (код товара):
3564
Модель (серия):
5612-Li-4
Производитель:
Devon
Страна производства:
Китай
Гарантия, мес.:
12
Рабочее напряжение:
4 В
Наличие удара:
нет
По типу питания:
Аккумуляторный
Кейс/чехол в комплекте:
да
Тип патрона:
Шестигранный
В Госреестре РФ
Сделано в России
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Артикул (код товара):
35014
Модель (серия):
ИПС-МГ4.04
Производитель:
Стройприбор
Страна производства:
Россия
Гарантия, мес.:
12
Артикул (код товара):
7159
Модель (серия):
NF-633
Производитель:
Noyafa
Страна производства:
Китай
Гарантия, мес.:
12
Тестирование PoE:
Нет
Измерение длины кабеля:
Нет
Трассировка и идентификация кабеля:
Нет
Проверка целостности кабеля:
Да
Проверка на наличие обрыва :
Да
Добавить в избранное
Артикул (код товара):
26339
Модель (серия):
-
Производитель:
Другой
Страна производства:
Китай
Гарантия, мес.:
3
Совместимо с Arduino:
Да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
17969
Модель (серия):
DSSERVO DS3135MG
Производитель:
Dasheng
Страна производства:
Китай
Гарантия, мес.:
3
Рабочее напряжение:
5 В
Крутящий момент:
21 - 40 кг*с*см
Угол поворота ротора:
180°
Тип управления:
цифровой
Тип мотора:
Бесколлекторный мотор (Brushless motor)
Добавить в избранное
Артикул (код товара):
44501
Модель (серия):
55G
Производитель:
SUGON
Страна производства:
Китай
Гарантия, мес.:
12
Кол-во каналов:
1
Конструктивное исполнение:
готовое собранное устройство
Макс. температура нагрева, °C:
450
Тип управления:
цифровой
Антистатическое исполнение (ESD):
нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
9331
Модель (серия):
ET1080A
Производитель:
East Tester
Страна производства:
Китай
Гарантия, мес.:
12
Конфигурация:
Собранный
Диапазон измерения сопротивления:
0,0001 Ом – 20 МОм
Диапазон измерения ёмкости:
0,0001 пФ – 20000 мкФ
Диапазон измерения индуктивности:
0,0001 мкГн – 2000 Гн
Спящий режим:
нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
23940
Модель (серия):
UT303A+
Производитель:
UNI-T
Страна производства:
Китай
Гарантия, мес.:
12
Мин. измеряемая температура, °C:
32
Макс. измеряемая температура, °C:
800°С
Время отклика, с:
0,25
Звуковая индикация:
Да
Автоотключение питания:
Да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное

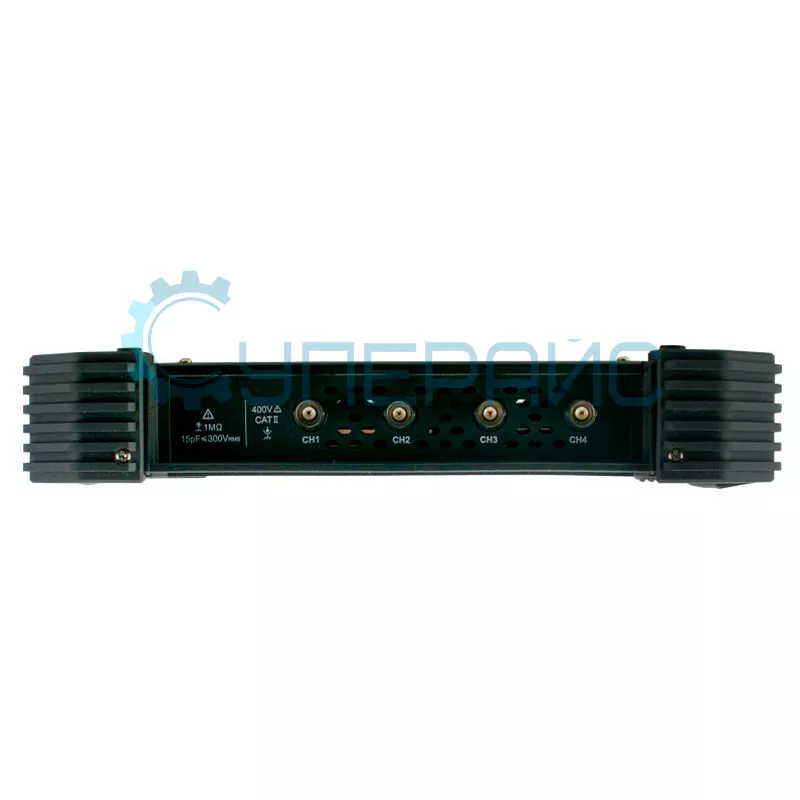

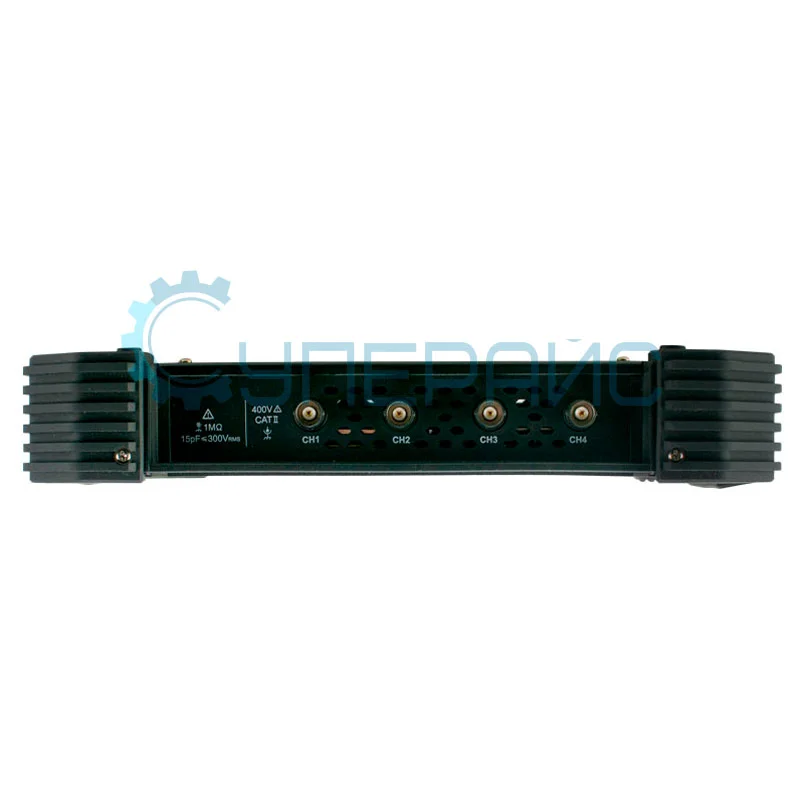

Артикул (код товара):
20803
Модель (серия):
TAO3074A
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
70
Вид:
Планшетный
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
нет
Добавить в избранное
Артикул (код товара):
45540
Модель (серия):
NF-859GT
Производитель:
Noyafa
Страна производства:
Китай
Гарантия, мес.:
12
Тестирование PoE:
Да
Измерение длины кабеля:
Да
Трассировка и идентификация кабеля:
Да
Проверка целостности кабеля:
Нет
Проверка на наличие обрыва :
Нет
В Госреестре РФ
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
408
Модель (серия):
DG1022U
Производитель:
RIGOL
Страна производства:
Китай
Гарантия, мес.:
36
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
2
Частота дискретизации на канал, МВыб/с:
100
Глубина памяти на канал:
4 Кб
Вертикальное разреш. (по амплитуде):
14 бит
Благодарственные письма
