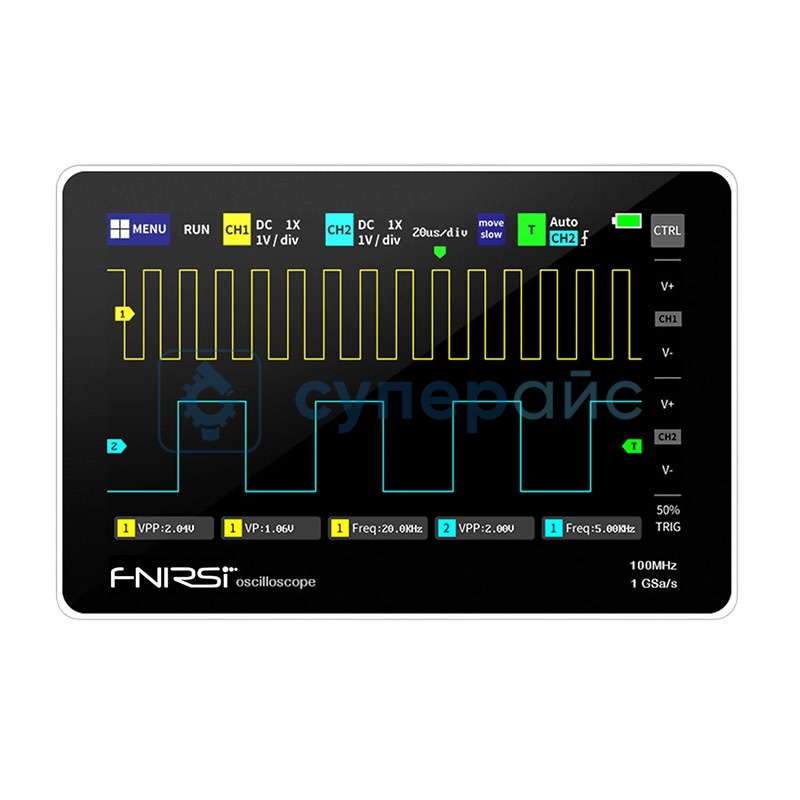

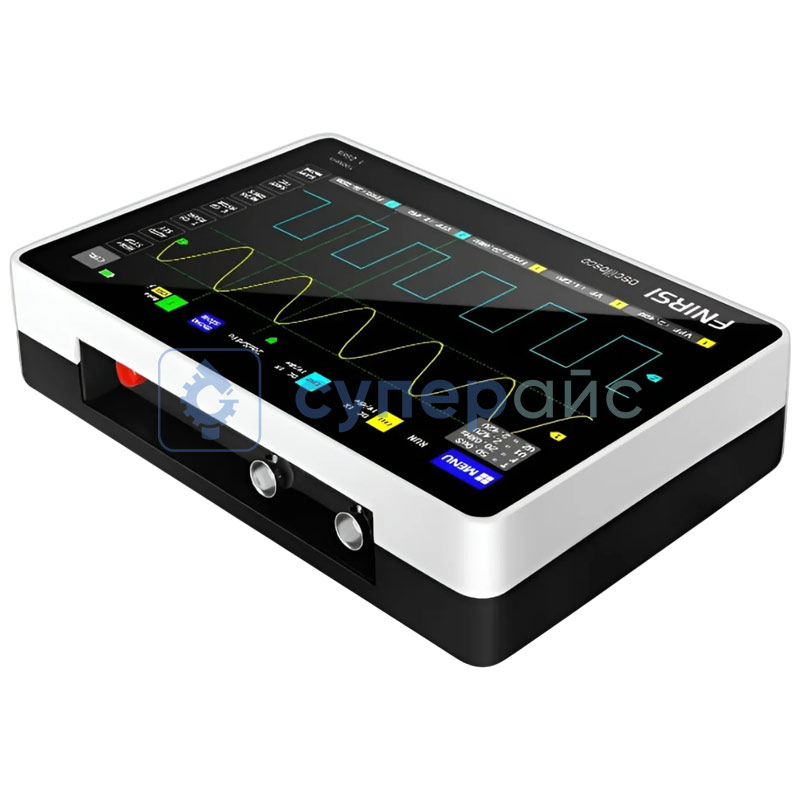

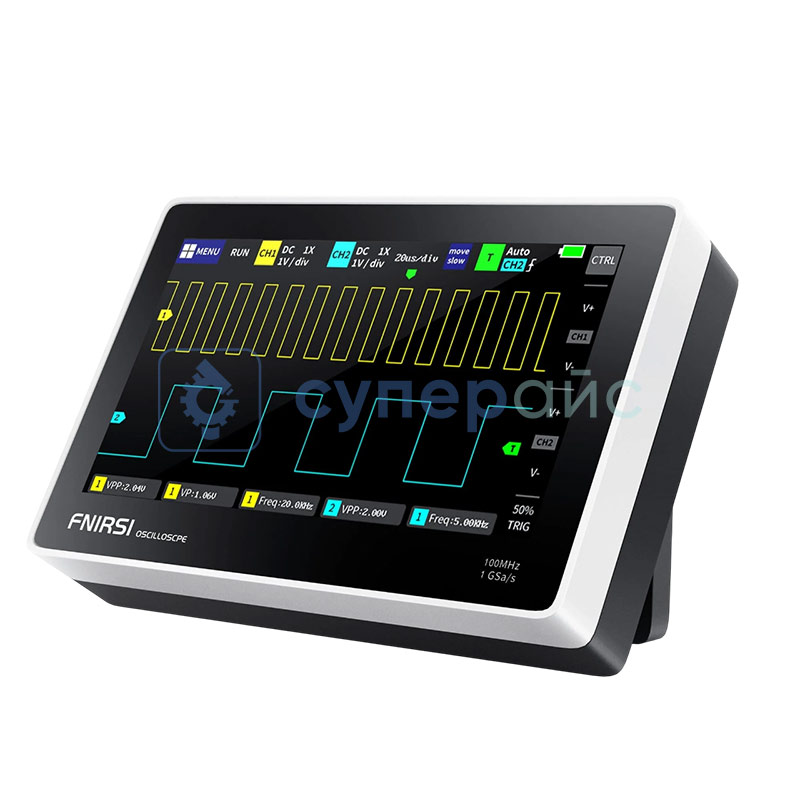

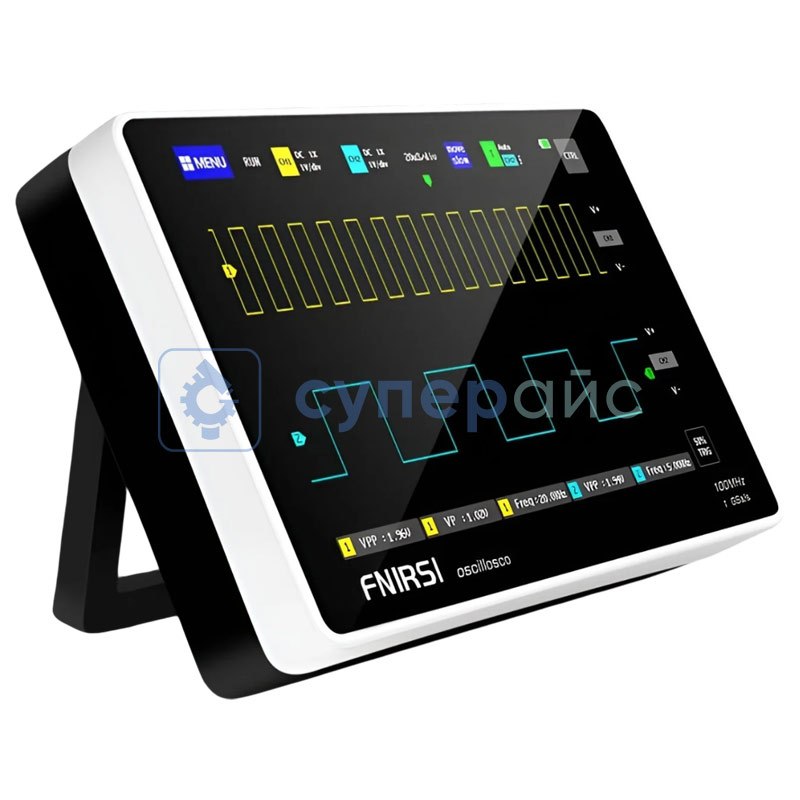

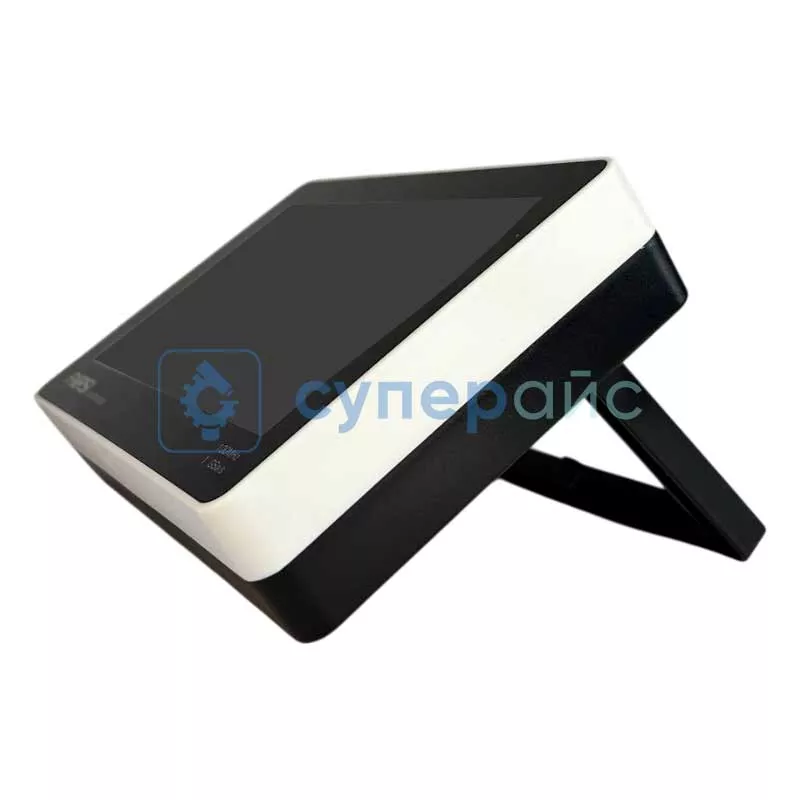

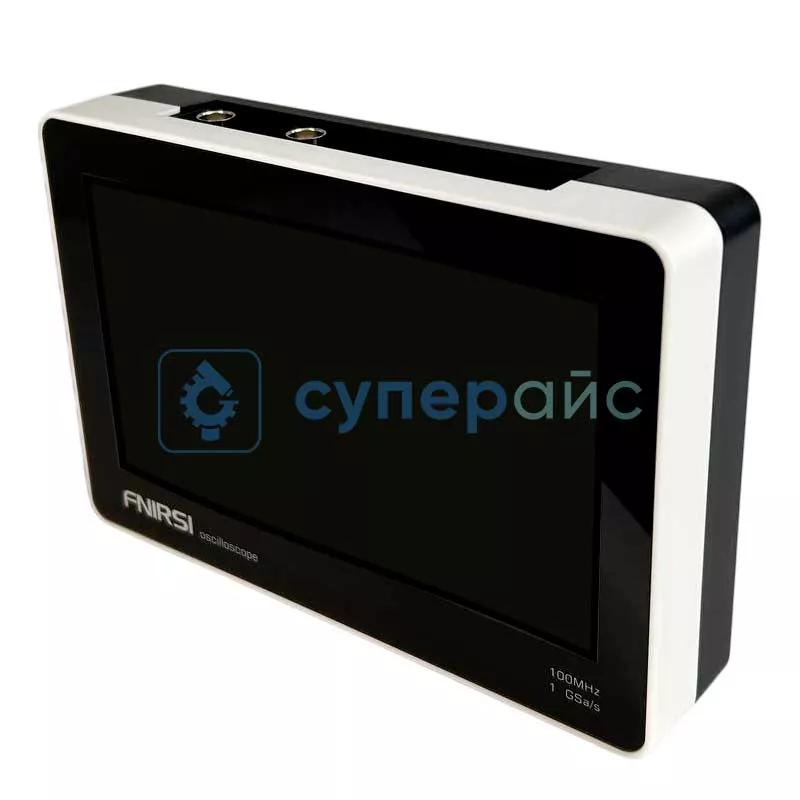

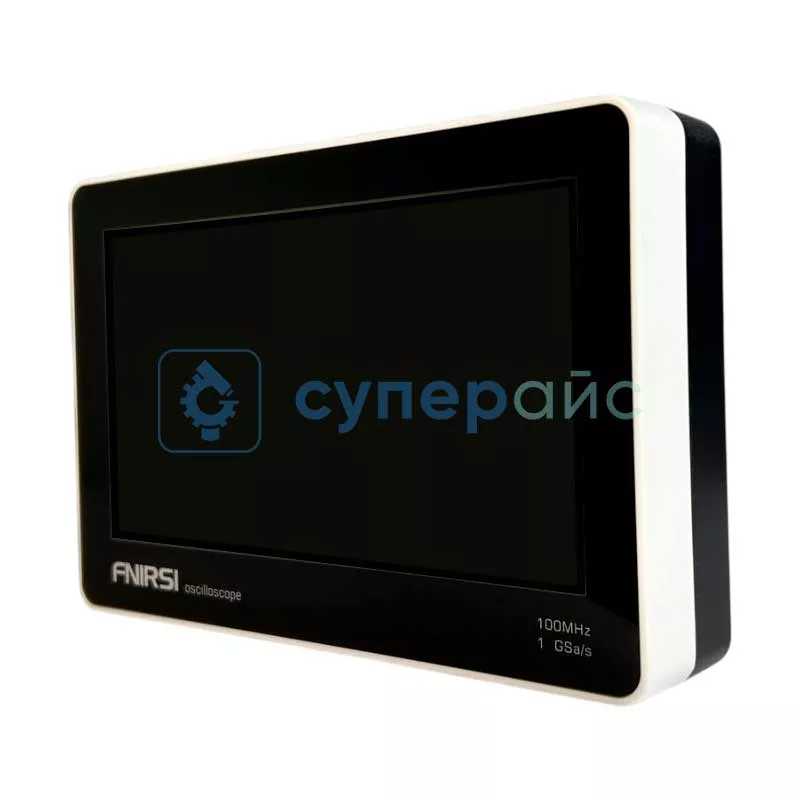

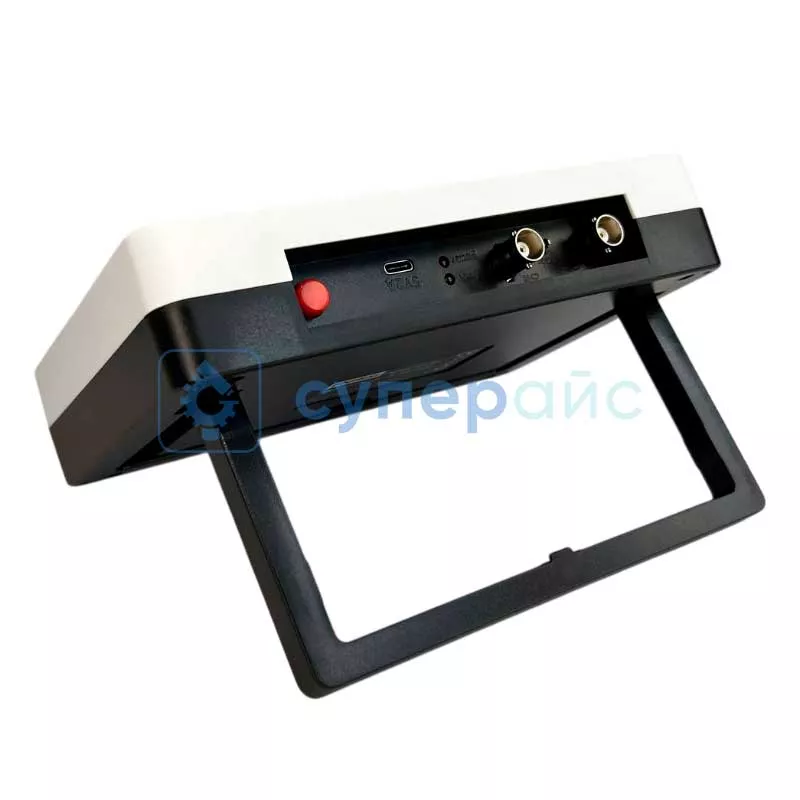

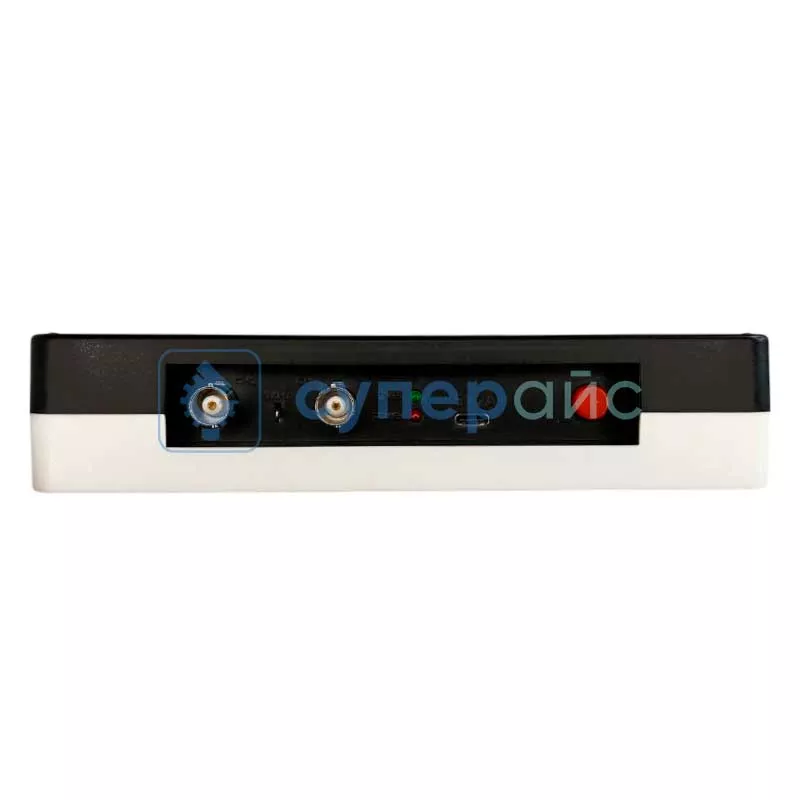

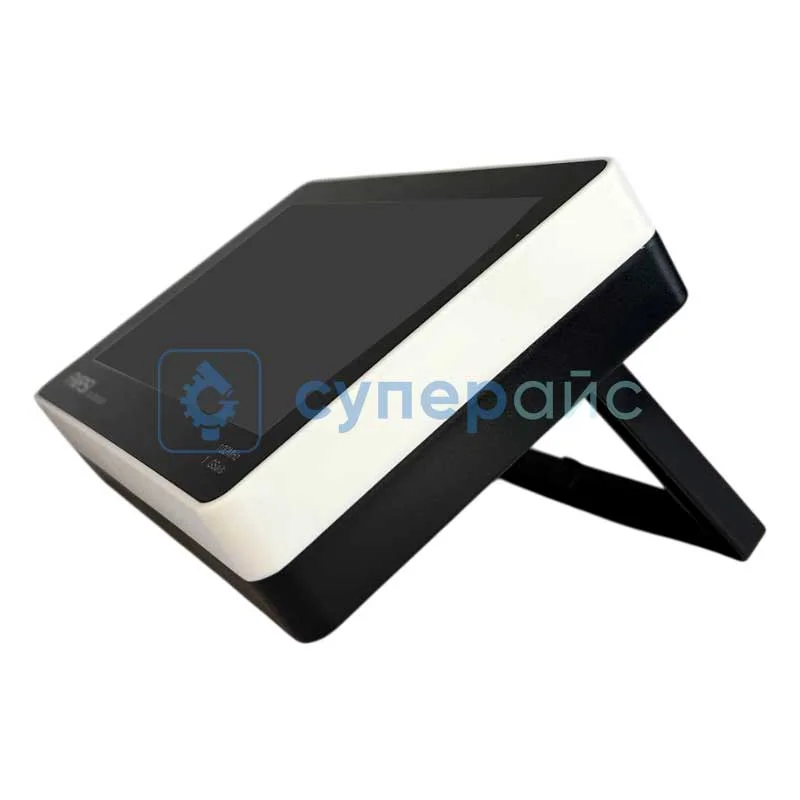

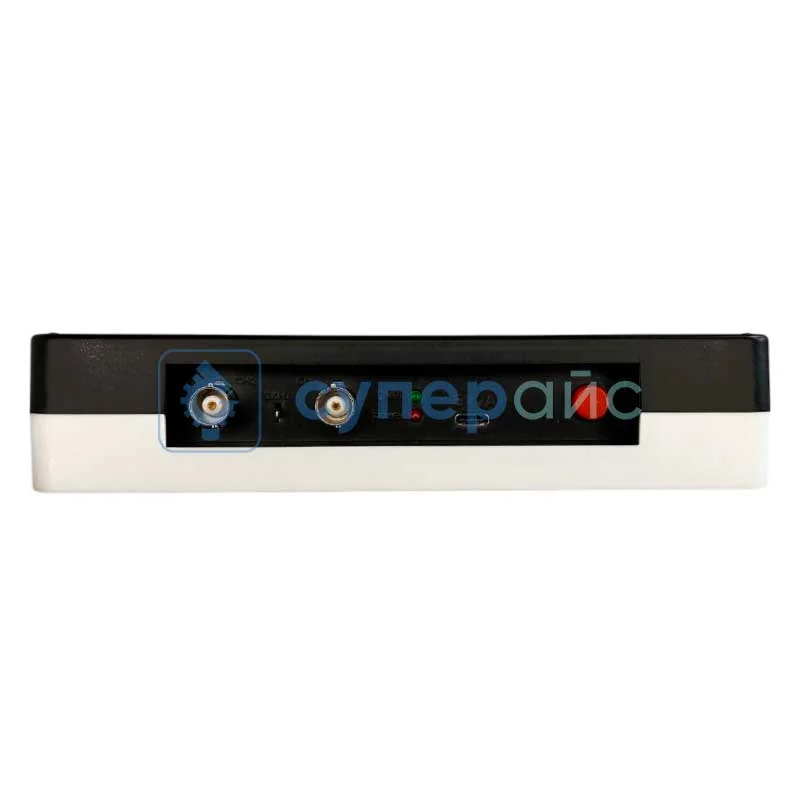

Планшетный осциллограф FNIRSI 1013D Plus
14 300 ₽
14 300 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 35 шт.
Склад в Гуанчжоу: 5 шт.
Артикул (код товара)
35695
Модель (серия)
1013D Plus
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Официальный дилер FNIRSI в РФ
Да
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики FNIRSI 1013D Plus
Общие данные
Артикул (код товара)
35695
Производитель (бренд)
Модель (серия)
1013D Plus
Страна производства
Китай
Гарантия, мес.
12
Основные характеристики
Вид
Глубина памяти на канал
Кол-во аналоговых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Максимальное входное напряжение
1 Х: 40 В; 10 Х: 400 В
Время нарастания, нс
Входные параметры
Развязка входа
AC, DC
Входное сопротивление
1 МОм
Коэффициенты пробников
1X, 10X
Вертикальная система
Вертикальная чувствительность
50 мВ - 500 В
Система синхронизации
Базовые типы триггера
нарастающий фронт / спадающий фронт
Горизонтальная система
Горизонтальная развёртка
50 с - 10 нс
Система измерения
Курсорные измерения
положение XY / триггер Y
Математические операции
12 типов
Встроенные функции и опции
Встроенные опции
Нет
Декодирование сигналов шин
Нет
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB
USB type C
USB type C
Применение
Проектирование, отладка и ремонт электронных устройств
Автомобильная диагностика
Обучение и научные исследования
Автомобильная диагностика
Обучение и научные исследования
Разреш. дисплея, пиксель
Габариты и вес
Габариты прибора
184 х 124 х 50 мм
Габариты упаковки
255 x 156 x 93 мм
Вес брутто, кг
1,065

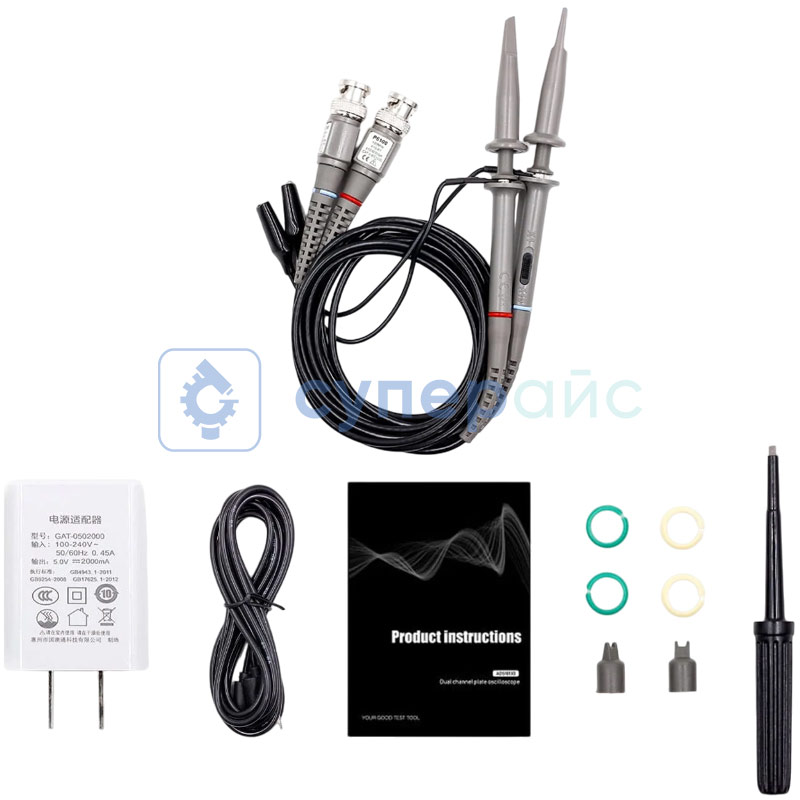

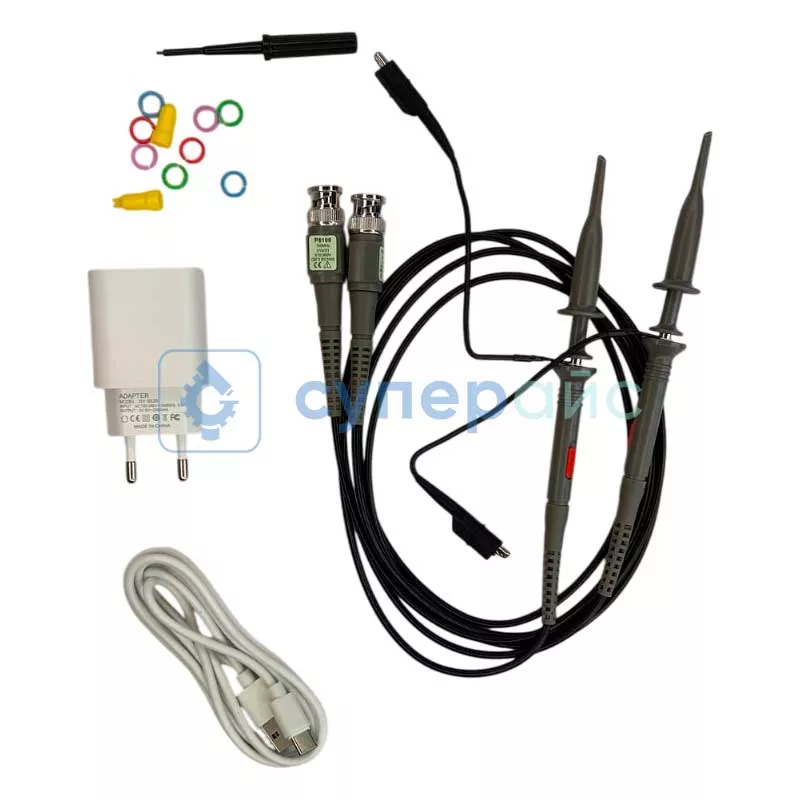

Комплектация
Комплектация
щуп для осциллографа - 2 шт
кабель USB Type-C - 1 шт
блок питания - 1 шт

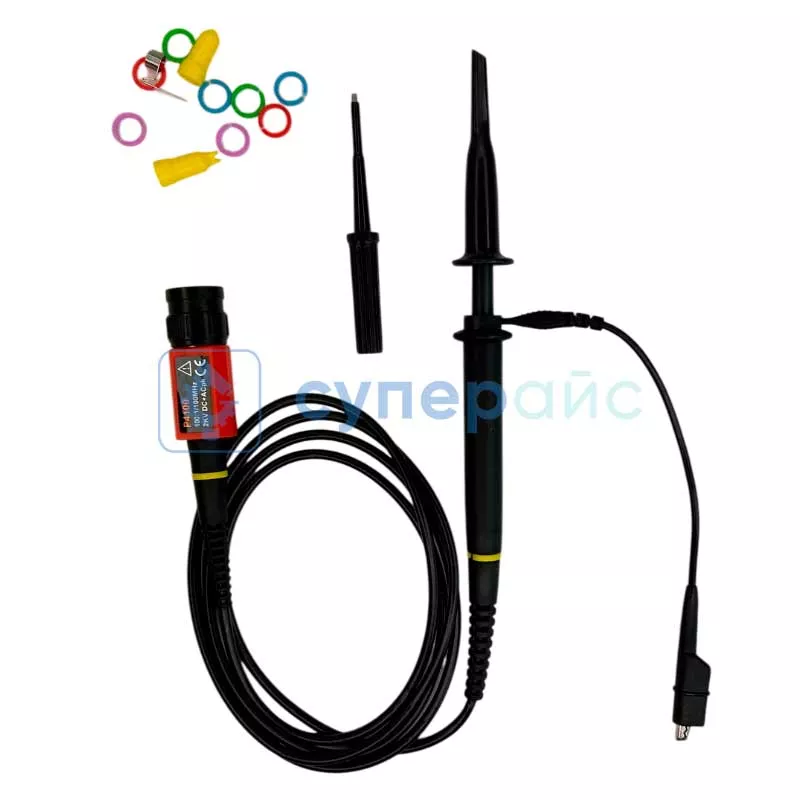

высоковольтный щуп P4100 100X - 1 шт
руководство пользователя – 1 шт
кабель USB Type-C - 1 шт
блок питания - 1 шт
высоковольтный щуп P4100 100X - 1 шт
руководство пользователя – 1 шт
Описание FNIRSI 1013D Plus
Обзорная таблица осциллографов FNIRSI
| Характеристики | 1013D | 1013D Plus |
| Полоса пропускания, МГц | 100 | |
| Количество каналов | 2 | |
| Частота дискретизации на канал, ГВыб/с | 1 | |
| Разрешение по вертикали (разрядность АЦП) | 8 бит | |
| Время нарастания | < 3 нс | |
| Интерфейс передачи данных | USB | |
| Защита от перенапряжения | нет | есть, до 400 В |
Осциллограф FNIRSI 1013D Plus: Мощная диагностика в вашем кармане
Осциллограф планшетный 2 канала FNIRSI 1013D Plus — это портативная измерительная лаборатория, предназначенная для профессионалов и энтузиастов. Его преимущество — мобильность, сочетающаяся с серьезным функционалом. Устройство подходит для оперативной диагностики схем, ремонтных работ и обучения в любых условиях, будь то мастерская, выезд на объект или домашняя лаборатория. Компактные габариты и автономность от аккумулятора делают его независимым от розетки, а интуитивный сенсорный интерфейс упрощает взаимодействие.
Преимущества модели:
- Универсальность измерений. Два канала позволяют одновременно сравнивать два сигнала, что критически важно для анализа сложных цепей.
- Высокая точность данных. Прибор обеспечивает достоверные результаты, необходимые для принятия верных решений при диагностике.
- Расширенная функция хранения. Возможность сохранять до 1000 осциллограмм и снимков экрана помогает документировать исследования и делиться ими.
- Полноценная защита. Защита от перенапряжения гарантирует сохранность прибора при работе с мощными цепями.
Благодаря встроенному аккумулятору и удобному форм-фактору, устройство готово к работе в любой момент. Частота обновления данных на экране предлагает плавное отображение даже быстротекущих процессов. Это делает его помощником для тех, кто ценит скорость и точность.
Области применения прибора:
- Ремонт электронной аппаратуры: от бытовой техники до сложных промышленных контроллеров.
- Образовательный процесс: наглядное изучение радиотехники и основ электроники.
- Любительское конструирование: отладка самодельных устройств и аудиоаппаратуры.
- Полевые работы: диагностика автомобильной электроники и систем связи вне стационарной лаборатории.
Осциллограф с защитой FNIRSI 1013D Plus — это решение для тех, кто ищет надежный, автономный и функциональный измерительный инструмент. Он сочетает мощь стационарного прибора с мобильностью планшета, открывая новые возможности для анализа и творчества. Его функция автоматической настройки позволяет быстро приступать к работе, даже без глубоких знаний в настройке осциллографов, что подходит для начинающих специалистов.
Часто задаваемые вопросы
Какая полоса пропускания у FNIRSI 1013D Plus?
Полоса пропускания составляет 100 МГц - этого хватает для отладки большинства цифровых и аналоговых схем. Время нарастания менее 3 нс, так что быстрые фронты сигнала прибор отрисует без заметных искажений.
Сколько каналов и какая частота дискретизации?
Осциллограф двухканальный, можно одновременно смотреть два сигнала и сравнивать их. Частота дискретизации 1 ГВыб/с на каждый канал, поэтому форма сигнала оцифровывается детально.
Какая разрядность АЦП у этой модели?
Разрешение по вертикали - 8 бит. Это стандарт для портативных осциллографов и его достаточно, чтобы разглядеть форму сигнала, уровни и основные помехи.
Можно ли подключить прибор к компьютеру?
Да, есть интерфейс USB для передачи данных. Через него удобно сохранять осциллограммы и питать сам прибор.
Для каких задач подойдёт FNIRSI 1013D Plus?
Планшетный формат и полоса 100 МГц делают его удобным для ремонта электроники, наладки и обучения. Два канала и частота 1 ГВыб/с позволяют работать как в мастерской, так и на выезде.
Документация и ПО FNIRSI 1013D Plus
Название
Язык
Версия
Размер и тип
Инструкция по эксплуатации цифрового осциллографа FNIRSI 1013D
Язык:
Русский
Размер и тип:
1,42 МБ,
PDF
Отзывы FNIRSI 1013D Plus
Guest
06.12.2025 18:23:49
Осциллограф соответствует заявленным характеристикам.
SUPEREYES.RU
Ответ Guest 08.12.2025 06:43
Здравствуйте!
Спасибо, что подтвердили соответствие планшетного осциллографа FNIRSI 1013D Plus заявленным характеристикам. Для нас очень важно, чтобы оборудование полностью оправдывало ожидания наших клиентов.
Надеемся, что прибор станет для вас удобным и надёжным помощником в измерениях. Будем рады видеть вас снова среди покупателей нашего магазина!
С уважением, Администрация магазина Суперайс
Спасибо, что подтвердили соответствие планшетного осциллографа FNIRSI 1013D Plus заявленным характеристикам. Для нас очень важно, чтобы оборудование полностью оправдывало ожидания наших клиентов.
Надеемся, что прибор станет для вас удобным и надёжным помощником в измерениях. Будем рады видеть вас снова среди покупателей нашего магазина!
С уважением, Администрация магазина Суперайс
Guest
07.12.2025 13:00:05
Устройство через свой кабель от зарядки при подключении к ПК не опознает.
При подключении через кабель Xiaomi Redmi к ПК опознает, скриншоты все видны.
Видать не тот кабель в комплекте.
При подключении через кабель Xiaomi Redmi к ПК опознает, скриншоты все видны.
Видать не тот кабель в комплекте.
SUPEREYES.RU
Ответ Guest 08.12.2025 06:52
Здравствуйте!
Благодарим вас за сообщение и за то, что вы поделились подробностями подключения планшетного осциллографа FNIRSI 1013D Plus к компьютеру. Ваш опыт показывает, что комплектный кабель, вероятно, предназначен только для зарядки, тогда как само устройство полностью функционально и корректно распознается при использовании вашего кабеля.
Мы ценим вашу внимательность и конструктивный подход. Эта информация является ценным дополнением для всех наших покупателей, использующих прибор с ПК.
С уважением, Администрация магазина Суперайс
Благодарим вас за сообщение и за то, что вы поделились подробностями подключения планшетного осциллографа FNIRSI 1013D Plus к компьютеру. Ваш опыт показывает, что комплектный кабель, вероятно, предназначен только для зарядки, тогда как само устройство полностью функционально и корректно распознается при использовании вашего кабеля.
Мы ценим вашу внимательность и конструктивный подход. Эта информация является ценным дополнением для всех наших покупателей, использующих прибор с ПК.
С уважением, Администрация магазина Суперайс
Михаил
17.12.2025 22:20:29
Осциллограф содержит в каждом канале по сдвоенному АЦП 100MSPS типа AD9288. Маркировка чипов специально затерта. В результате для не периодического сигнала частота выборки не превышает 200MSPS, но не 1GSPS. Прибор достаточно адекватно отобразит не периодический сигнал 30-40МГц - до 5 выборок на период входного сигнала. Режим выборки 1GSPS достигается только для оцифровки периодического сигнала путем специального алгоритма оцифровки. Поэтому выборка 1GSPS не соответствует цифровому сигналу случайной формы. И этот параметр вводит в заблуждение.
SUPEREYES.RU
Ответ Михаил 18.12.2025 06:43
Михаил, здравствуйте!
Благодарим вас за столь детальный и технически грамотный отзыв. Вы абсолютно верно подметили нюансы схемотехники данного прибора. Заявленные 1GSPS достигаются программными алгоритмами на повторяющихся сигналах, что является стандартом для устройств данной ценовой категории.
Для многих полевых и бытовых задач прибор отлично себя зарекомендовал, но мы согласны, что для отладки сложных скоростных цифровых схем стоит учитывать описанные вами ограничения.
Надеемся, прибор все же будет полезен в ваших задачах!
С уважением, Администрация магазина Суперайс
Благодарим вас за столь детальный и технически грамотный отзыв. Вы абсолютно верно подметили нюансы схемотехники данного прибора. Заявленные 1GSPS достигаются программными алгоритмами на повторяющихся сигналах, что является стандартом для устройств данной ценовой категории.
Для многих полевых и бытовых задач прибор отлично себя зарекомендовал, но мы согласны, что для отладки сложных скоростных цифровых схем стоит учитывать описанные вами ограничения.
Надеемся, прибор все же будет полезен в ваших задачах!
С уважением, Администрация магазина Суперайс
