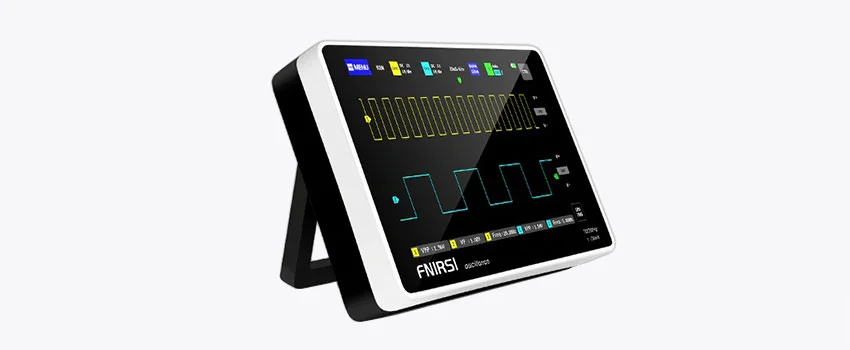

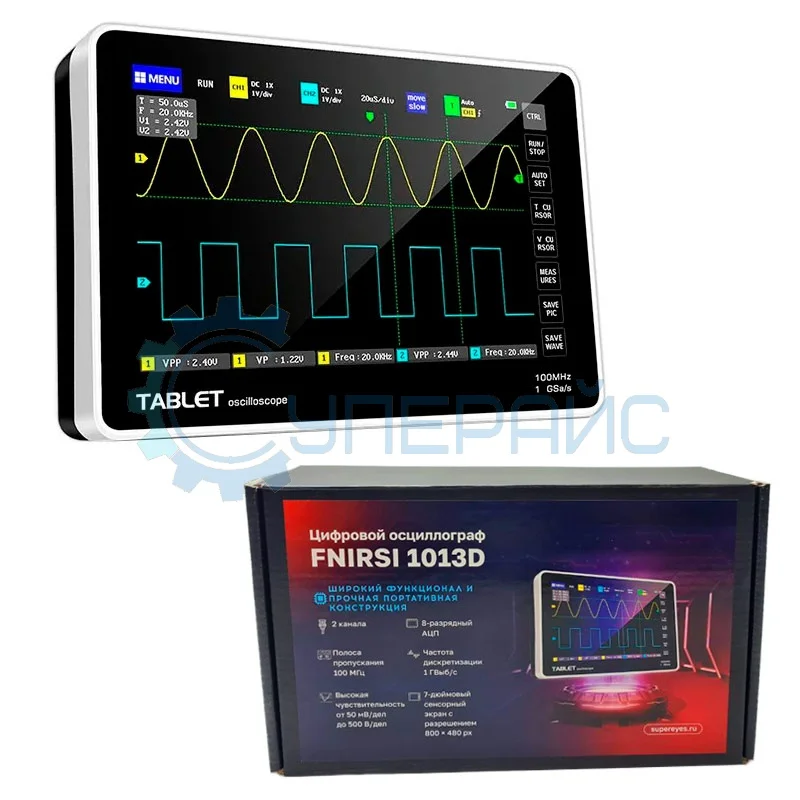

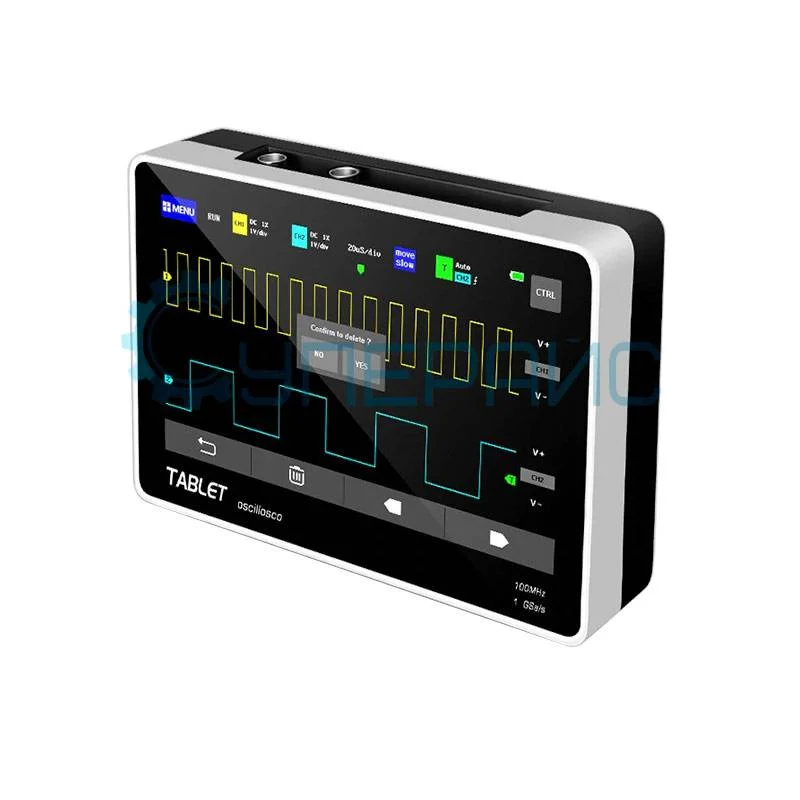

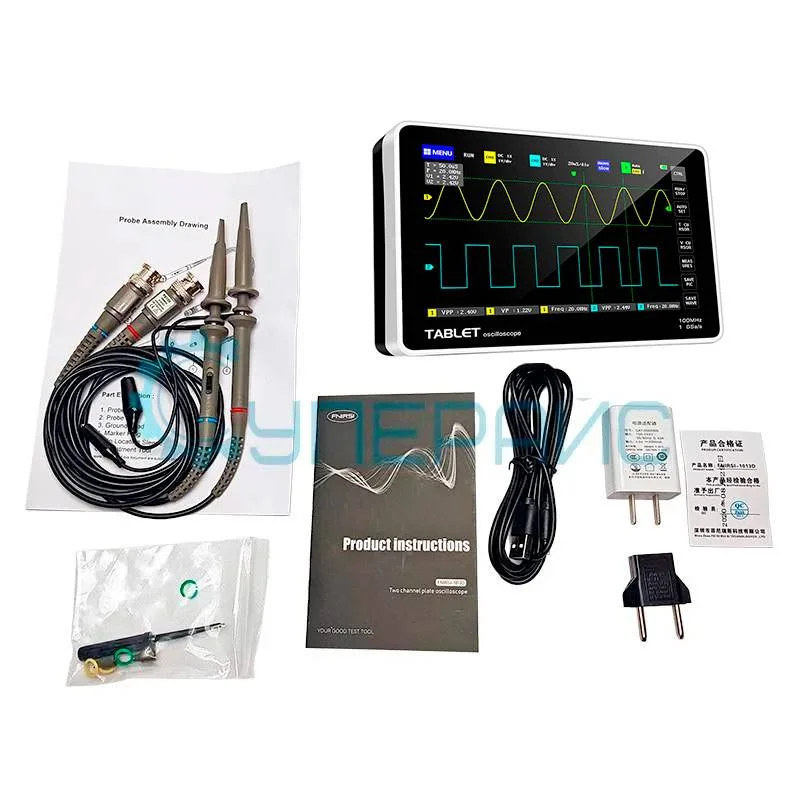

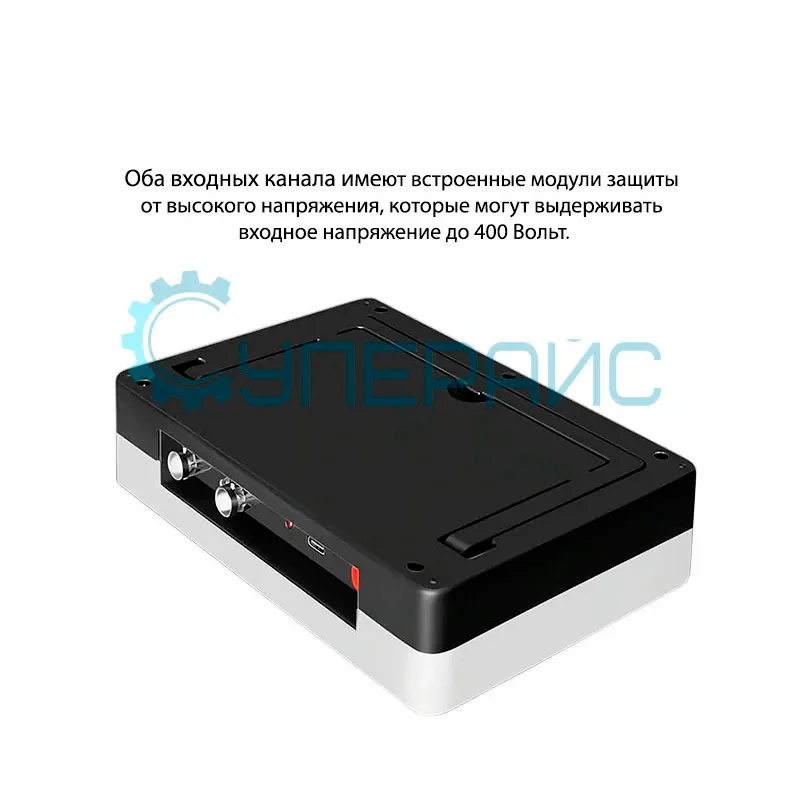

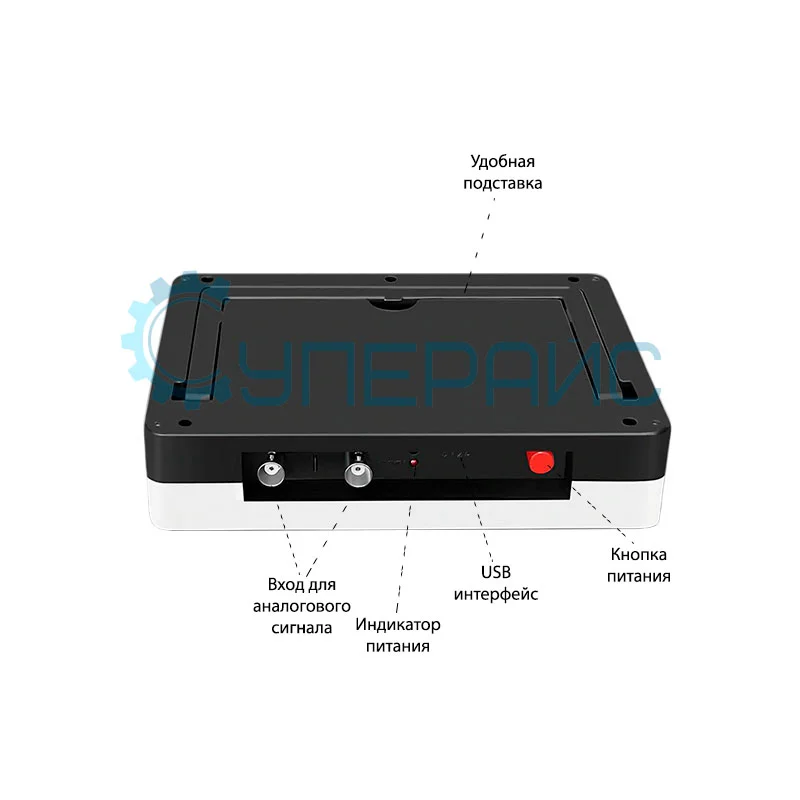

Цифровой планшетный осциллограф FNIRSI 1013D (2 канала, 100 МГц)

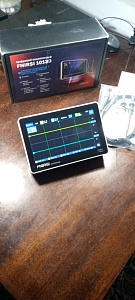

Этот портативный осциллограф очень удобен для домашних измерений, особенно для частот звукового диапазона. То, что он двухканальный, очень удобно для сравнительных измерений и контроля за равенством амплитуд обоих сигналов тракта. Есть небольшое неудобство в измерении амплитуд сигнала на высоких частотах - если бы у него разрешение экрана было побольше, он бы не вносил дефектов в отображение амплитуды сигналов, период которых в количестве колебаний развернутых на экране сравним с числом пикселей по оси времени экрана. Но это легко убирается увеличением частоты развертки экрана, т.е. сигнал просто приходится дополнительно разворачивать, число пикселей экрана на период 1 колебания должно быть не меньше 5-10, тогда зрительно завала амплитуды сигнала незаметно. В принципе это небольшое неудобство, а в целом мобильность этого устройства и возможность им мерять и сравнивать сигналы, а так же делать скрины сигналов очень удобны. Приобретением я доволен.

Утром его жду, тогда сравню в работе с FNIRSI DSO 1C15 на высоких
частотах. Меандр он должен отрисовывать почти без искажения формы на
частотах до 10 - 11 МГц, а выше уже имеет права искажать картинку т.к. в
спектре меандра в наличии 1, 3, 5, 7, 9 и прочие нечётные гармоники, но
амплитуды 11-й и более высоких гармоник столь малы, что ими можно и
пренебречь. Кто хочет проверить просто посчитайте разложение в ряд Фурье
- оно даст спектр сигнала, на данном приборе его выводит функция БПФ.
Она не столь точна как расчёты, но этого достаточно для практики.
Осциллограф должен максимально точно отображать характер изменений
входного сигнала во времени, а измерение амплитуд для него задача
второстепенная и тут он может давать значительную погрешность что
нормально. Пики можно измерить и нагруженным на конденсатор диодом на
входе вольтметра - это классический пиковый детектор, а вот характер
изменений сигнала во времени покажет только осциллограф.

Но и тут
нужно учитывать, что у него есть физический порог чувствительности ниже
которого осциллограф не видит сигнал . Для аналогового это (диаметр
луча в мм *число делений шкалы * минимальную цену деления,  V/дел) /
высоту шкалы в мм, для цифровых - (число делений шкалы * минимальную
цену деления,  V/дел) / 2 ** число разрядов АЦП.

И если на
нужно измерить сигналы меньше величины, то на потребуется входной
широкополосный усилитель с уровнем шумов в 100 - 1000 меньшим, чем
минимальное значение измеряемой величины, и полосой пропускания хотя бы
раз в десять шире верхней частоты измеряемого сигнала. И ещё желательно с
малой входной ёмкостью.
