ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ JINHAN SMTO1002S

Характеристики портативного осциллографа
Количество каналов

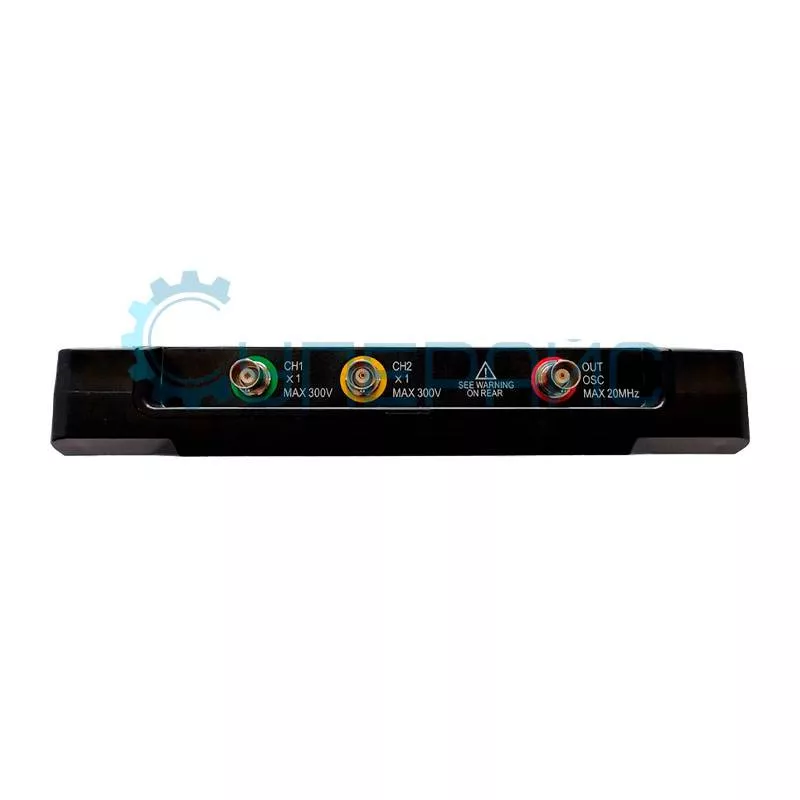

2 (CH1, CH2) + 1 (OUT OSC)
Полоса пропускания 100 МГц
Частота дискретизации 1 ГВыб/с (в одноканальном режиме)
500 МВыб/с (в двухканальном режиме)
Глубина записи 32 Кб на канал
Входные параметры
Развязка входа
DC, AC
Входной импеданс
1 МОм, 25 пФ
Установка коэффициента затухания датчика
1Х, 10Х
Входное напряжение
зонд 1Х: 10мВ - 5 В (шаг 1, 2.5, 5)
максимальное напряжение 1Х - 40 В, 10Х - 400 В
Горизонтальная система
Коэффициент развёртки 5 с / дел - 10 нс / дел (режим сканирования 5 с - 100 мс)
Вертикальная система
Вертикальная развёртка 10 мВ / дел - 400 В / дел
Время нарастания ≤ 8 нс
Вертикальное разрешение 8 бит
Система синхронизации
Режимы синхронизации автоматический, нормальный, одиночный
Режим триггера по фронту (спадающему / ниспадающему)
Автоматическое обнаружение 50 Гц - 30 МГц
Система измерения
Измерения 13 видов измерения (частота, период, амплитуда, максимум, минимум, среднее, среднеквадратичное, положительный рабочий цикл, отрицательный рабочий цикл, положительная ширина импульса, отрицательная ширина импульса, время нарастания, время падения)
Курсорные измерения YT, XY
Курсорные измерения поддержка курсоров времени и напряжения

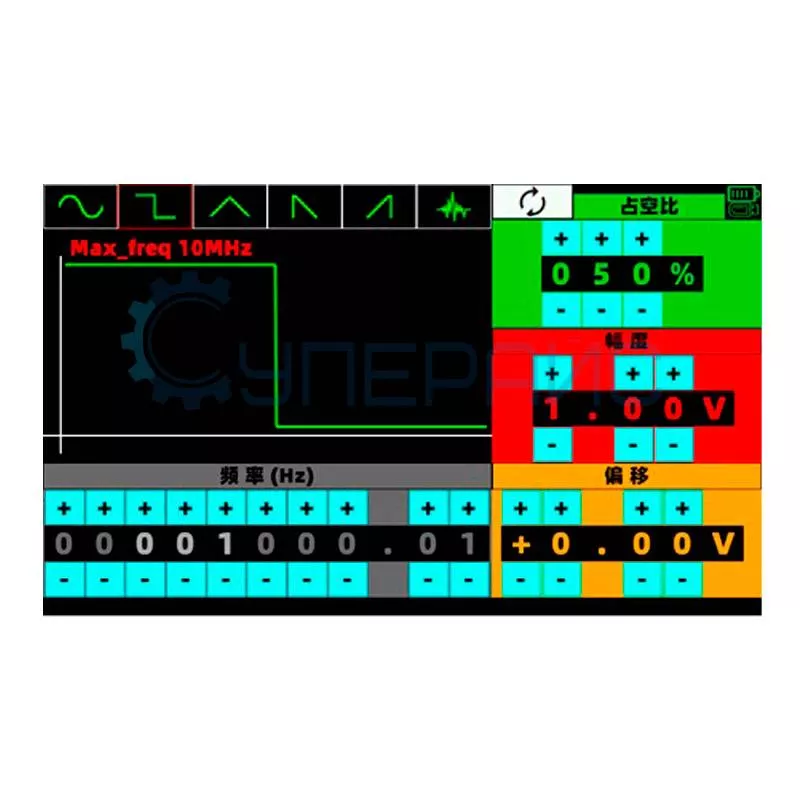

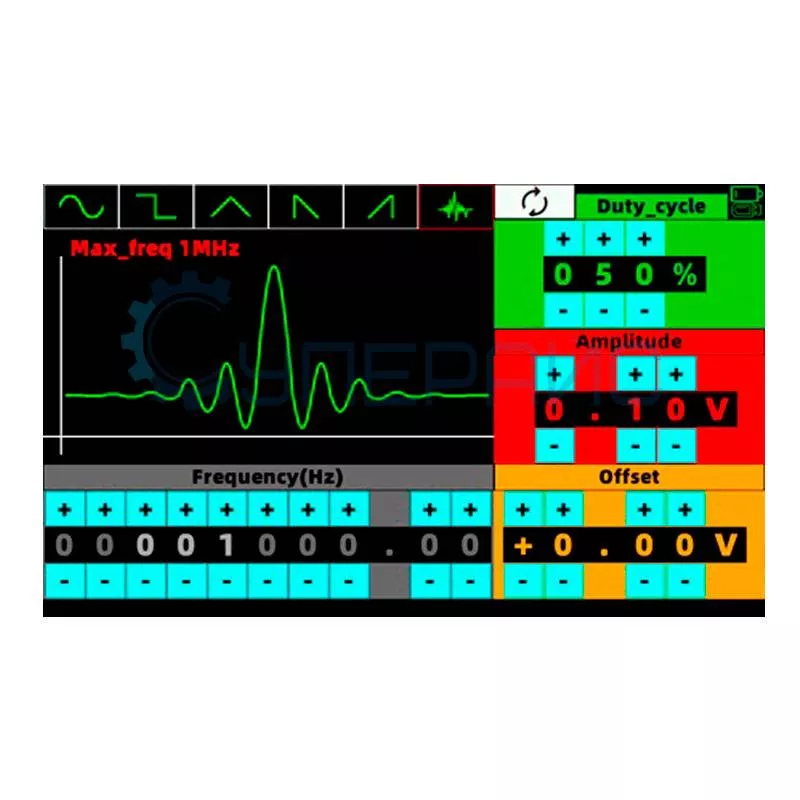

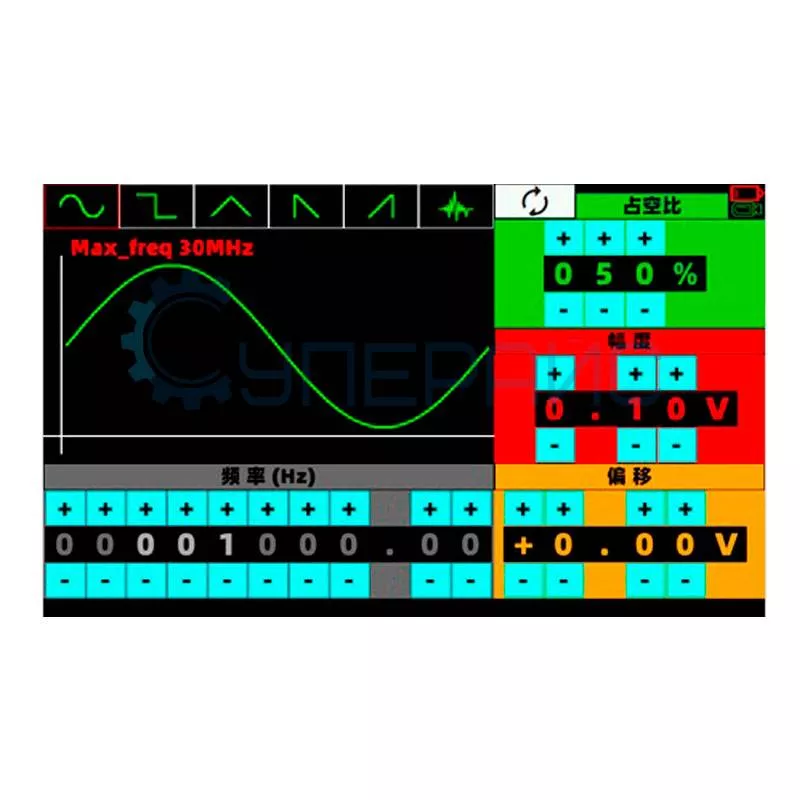

Режим генератора сигналов
Диапазон 0 В - 8 В (минимальный диапазон 10 мВ)
Рабочий цикл 0 % - 100 %
Полоса пропускания - синусоидальная волна 0.01 Гц - 30 МГц
- прямоугольная волна 0.01 Гц - 10 МГц
- другие формы волн (треугольная, пилообразная, произвольная) 0.01 Гц - 1 МГц
Общие характеристики
Дисплей цветной TFT-дисплей, 7 дюймов, 800 x 480 точек
Питание встроенная литий-ионная батарея 8000 мАч, 7 часов непрерывной работы при полной зарядке, световая индикация заряда
Зарядное устройство   5 В, 1 А, постоянного напряжения

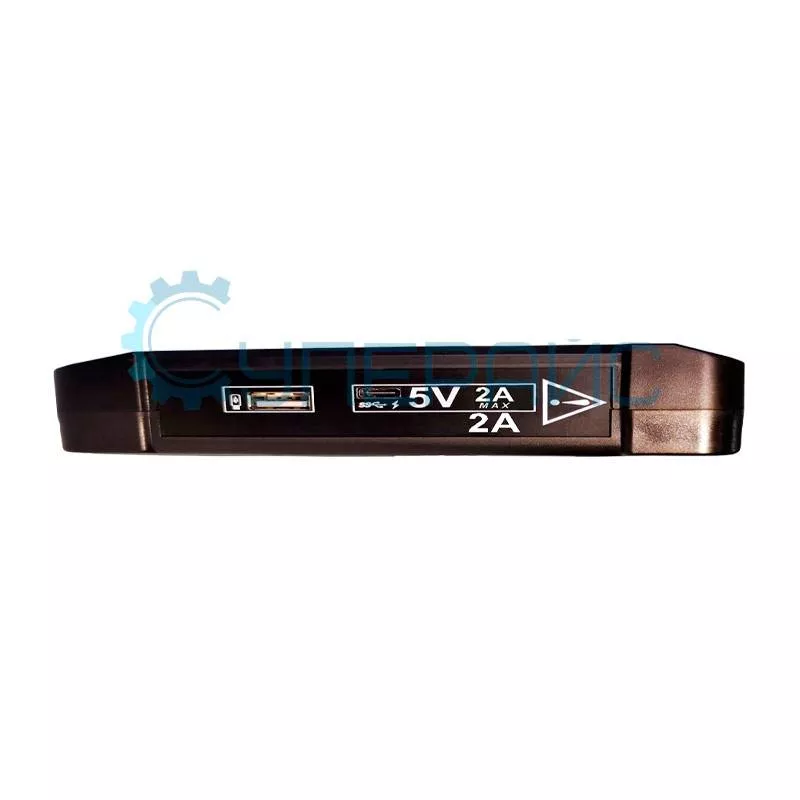

Интерфейс USB 2.0 Type-A, USB 3.0 Type-C (5 В / 2 А)
Память поддерживает подключение внешнего USB накопителя
Поддержка языков Китайский, Английский, Русский, Португальский, Испанский
Возможность регулировки яркости экрана есть
Возможность сохранения осциллограмм есть (скриншот)

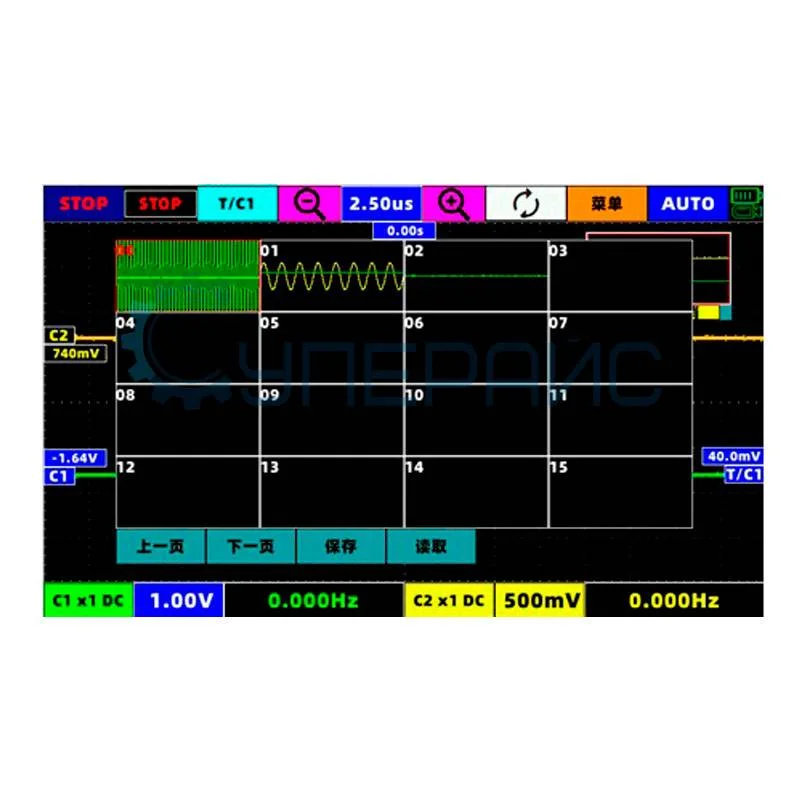

Функция записи формы сигнала 32 группы (поддерживает увеличение и уменьшение масштаба)
Функция автоматического отключения есть
Габариты 230 мм х 148 мм х 37 мм
Вес нетто 650 г

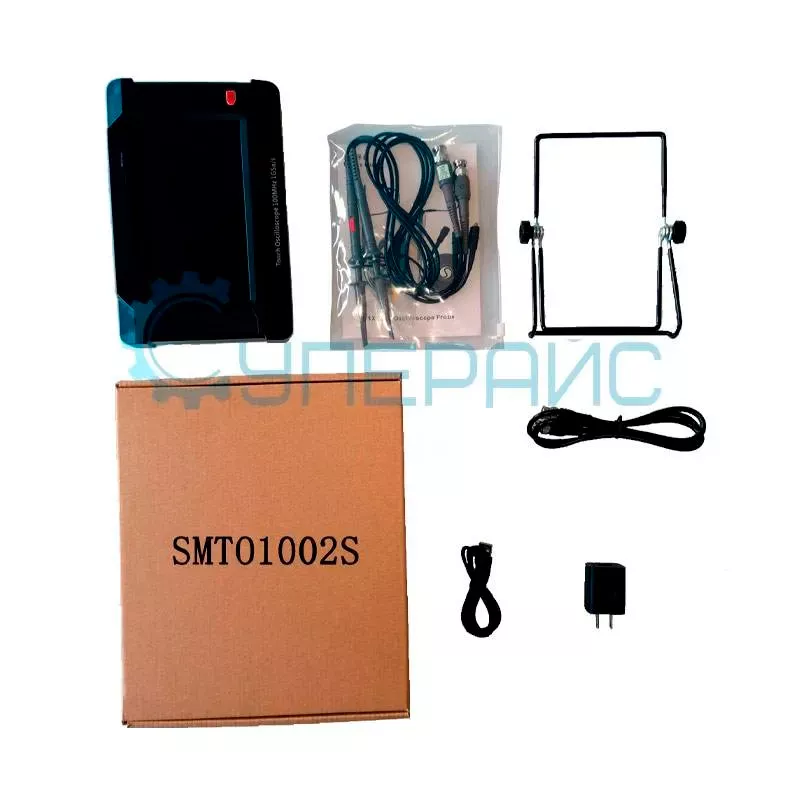

Комплектация

осциллограф JINHAN SMTO1002S - 1 шт.
зонд P6100 - 2 шт.
кабель (BNC - BNC) - 1 шт.
подставка - 1 шт.
U - disk - 1 шт.
зарядное устройство - 1 шт. (стандарт европейский и американский)
кабель для передачи данных (Type-C) - 1 шт.
инструкция по эксплуатации - 1 шт.

Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
