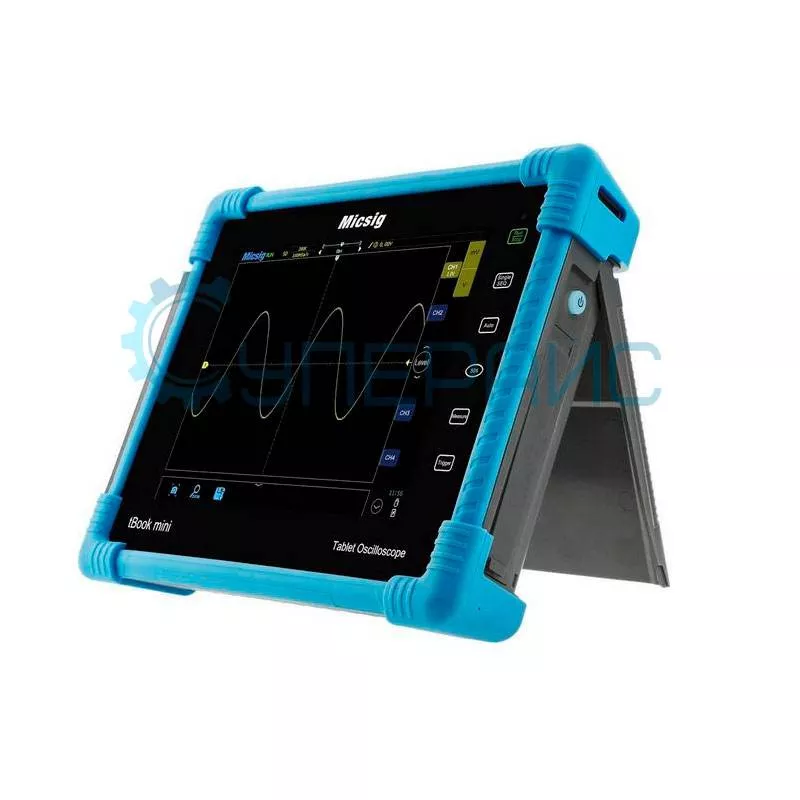

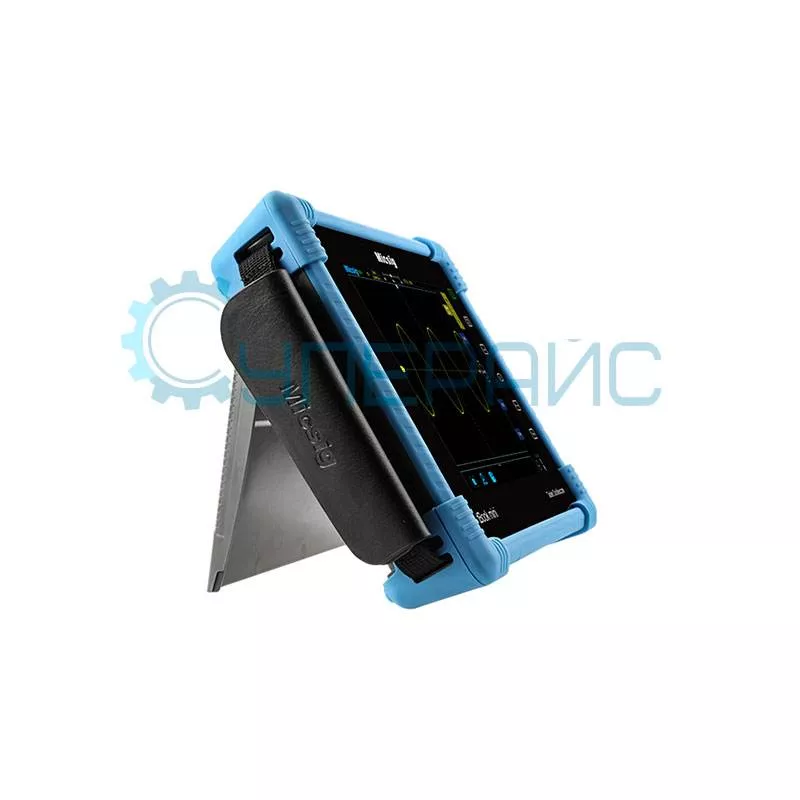

Планшетный цифровой осциллограф Micsig TO1074 (4 канала, 70 МГц)
52 340 ₽
52 340 ₽
включая НДС: 22%
Продавец:
НЕ ПРОИЗВОДИТСЯ
Артикул (код товара)
4555
Модель (серия)
TO1074
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Micsig TO1074
Общие данные
Артикул (код товара)
4555
Производитель (бренд)
Модель (серия)
TO1074
Страна производства
Китай
Гарантия, мес.
12
Основные характеристики
Вид
Глубина памяти на канал
Кол-во аналоговых каналов
Кол-во цифровых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Максимальное входное напряжение
CAT I 300 В
Время нарастания, нс

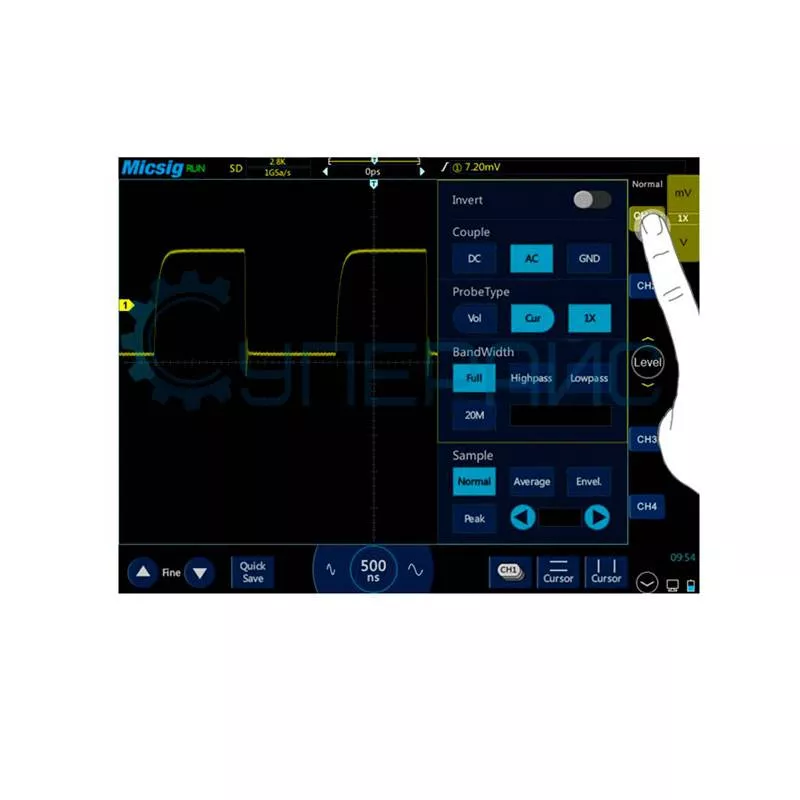

Входные параметры
Развязка входа
DC, AC, GND
Входное сопротивление
1 МОм ± 1%
Входная ёмкость
14,5 пФ ± 3
Вертикальная система
Разреш. по вертикали (разрядность АЦП)
Вертикальная чувствительность
1 мВ/дел - 10 В/дел
Ограничение полосы
20 МГц
Точность усиления постоянного тока
< ±2 %

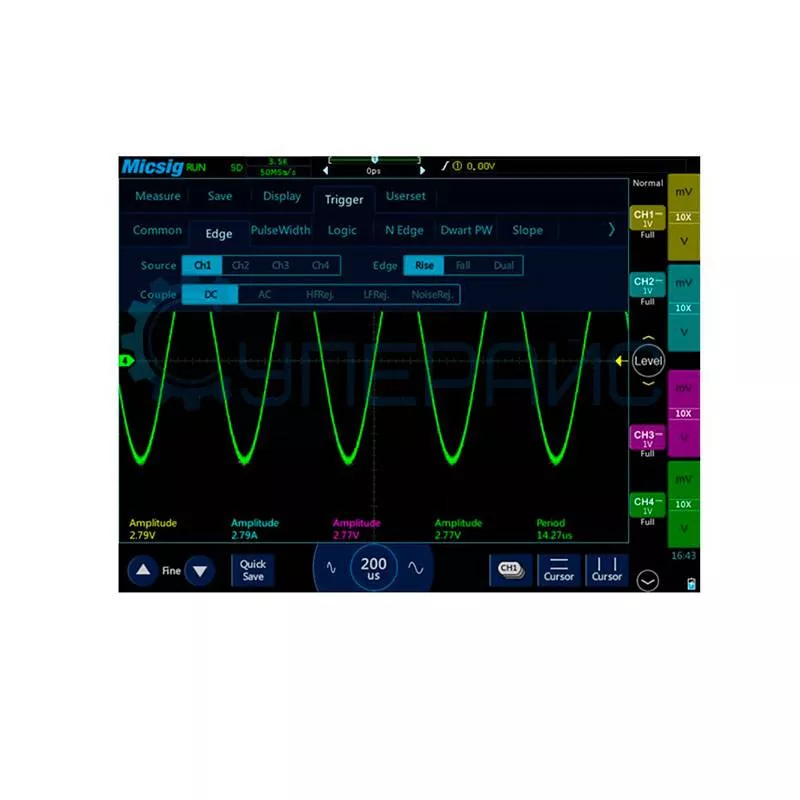

Система синхронизации
Базовые типы триггера
фронт, длительность импульса, тайм-аут, наклон, рант
Расширенные типы триггера
видео, N-й фронт
Горизонтальная система
Горизонтальная развёртка
2 нс/дел – 1000 с/дел
Точность временной базы
± 20 ppm
Система измерения

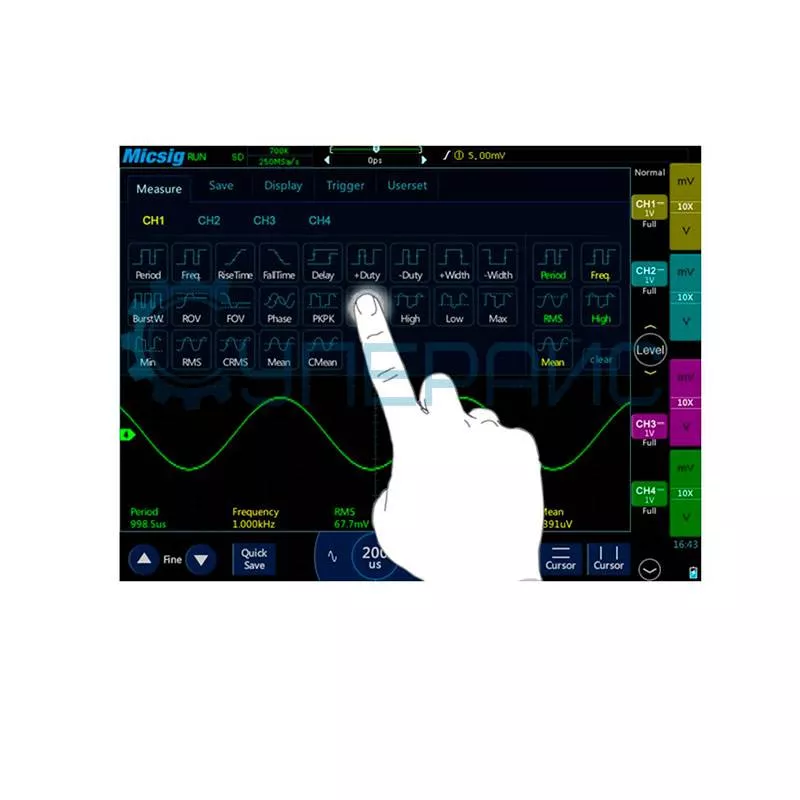

Автоматические измерения
период, частота, время нарастания/спада, задержка, ширина импульса, заполнение, выброс, фаза, пик-пик, амплитуда, макс/мин, среднее, RMS, цикл RMS
Курсорные измерения
вертикальный, горизонтальный, пересекающая линия

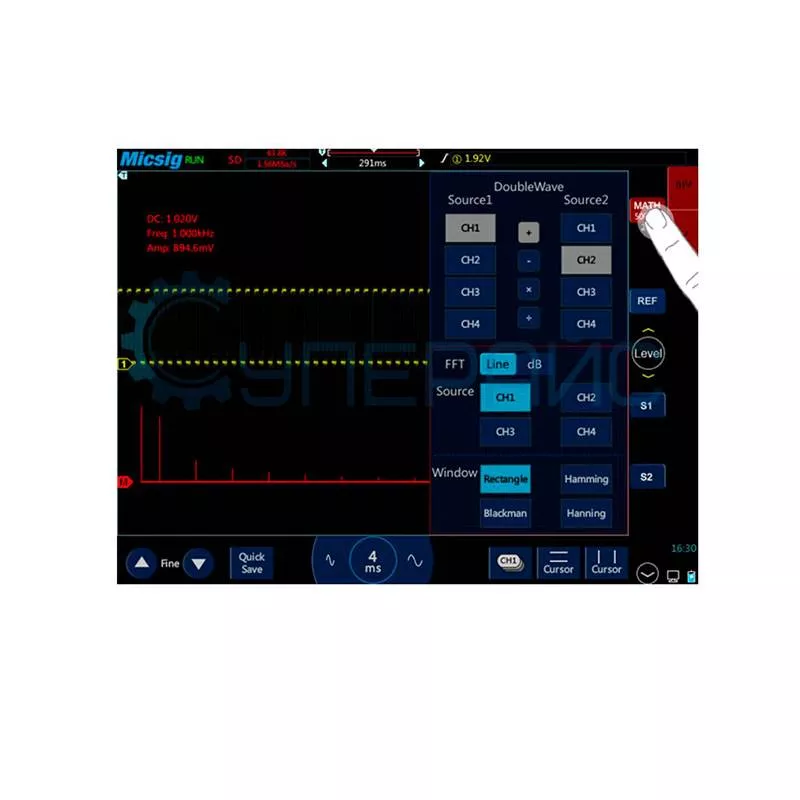

Математические операции
сложение, вычитание, умножение, деление, БПФ
Анализатор спектра
есть (БПФ)
Встроенные функции и опции
Встроенные опции
Анализатор спектра сигнала с помощью БПФ
Анализатор протоколов
Анализатор протоколов
Декодирование сигналов шин
CAN (опция)
LIN (опция)
SPI (опция)
I²C (опция)
UART (опция)
LIN (опция)
SPI (опция)
I²C (опция)
UART (опция)
Общие характеристики

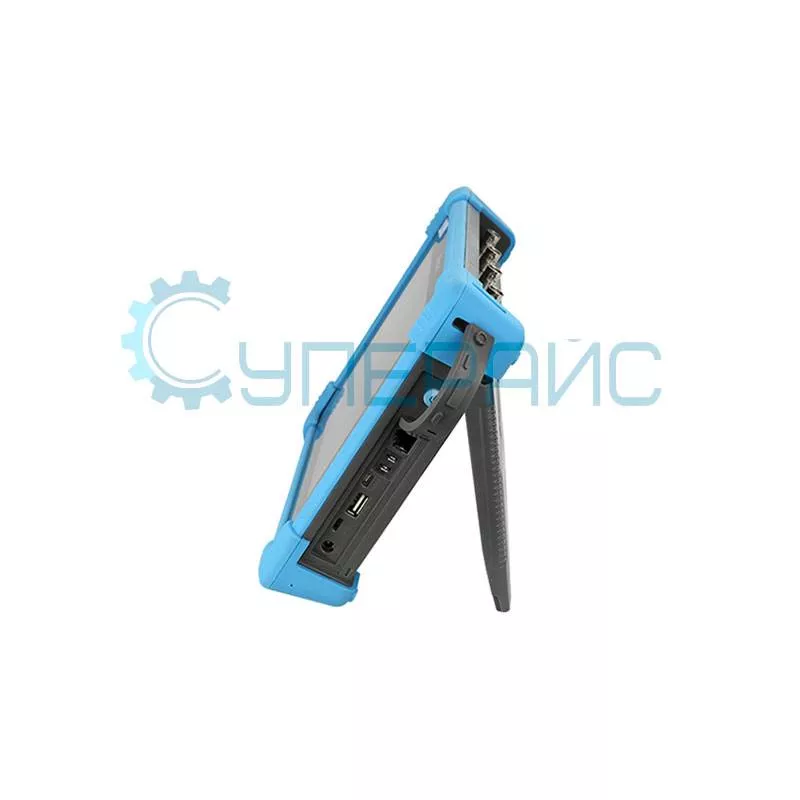

ИПД (Interfaces / Inputs and Outputs)
USB
LAN
HDMI
Wi-Fi
LAN
HDMI
Wi-Fi
Применение
Проектирование, отладка и ремонт электронных устройств
Телекоммуникации
Обучение и научные исследования
Телекоммуникации
Обучение и научные исследования
Разреш. дисплея, пиксель
Рабочая температура
0 - 45 ℃
Рабочая влажность
5 - 85 %
Габариты и вес
Габариты прибора
200 x 250 x 55 мм
Вес брутто, кг
1,58
Комплектация
Комплектация
осциллограф Micsig TO1074 - 1 шт
осциллографический пробник - 4 шт
адаптер питания - 1 шт
цветные маркировочные кольца для щупа с разъемом BNC - 5 шт
осциллографический пробник - 4 шт
адаптер питания - 1 шт
цветные маркировочные кольца для щупа с разъемом BNC - 5 шт
Описание Micsig TO1074
ВНИМАНИЕ! Производство осциллографа Micsig T1074 ВРЕМЕННО ПРЕКРАЩЕНО, ввиду сложностей производства. Сроки появления товара в наличии уточняйте у наших менеджеров.
Рекомендуем обратить внимание на альтернативную модель: Цифровой планшетный осциллограф Micsig TO1104 Plus (4 канала, 100 МГц)
Рекомендуем обратить внимание на альтернативную модель: Цифровой планшетный осциллограф Micsig TO1104 Plus (4 канала, 100 МГц)
Обзорная таблица
| Модель | TO1072 | TO1072 Plus | TO1102 | TO1102 Plus | TO1152 | TO1152 Plus | TO1074 | TO1074 Plus | TO1104 | TO1104 Plus |
| Количество каналов | 2 | 4 | ||||||||
| Полоса пропускания | 70 МГц | 100 МГц | 150 МГц | 70 МГц | 100 МГц | |||||
| Частота дискретизации | 1 ГВыб/с | |||||||||
| Глубина памяти | 14 Мб | 28 Мб | 14 Мб | 28 Мб | ||||||
| Время нарастания сигнала | ≤ 5 нс | ≤ 3,5 нс | ≤ 2,3 нс | ≤ 5 нс | ≤ 3,5 нс | |||||
| Скорость захвата осциллограмм | 80000 осц/сек | |||||||||
| Чувствительность | 1 мВ/дел - 10 В/дел | |||||||||
| Коэффициент развертки | 2 нс/дел - 1000 с/дел | |||||||||
| Встроенная память | 8 ГБ | |||||||||
| Режимы триггера |
Edge, Pluse Width, Video, Time Out, Slope, Runt, N-th Edge |
|||||||||
| Интерфейсы передачи данных | USB Host, USB Device, DC interface, Probe calibration Port, LAN, HDMI, Wi-Fi | |||||||||
| Декодирование протоколов | CAN, LIN, SPI, I2C, UART (опция - 1500 рублей) | CAN, LIN, SPI, I2C, UART | CAN, LIN, SPI, I2C, UART (опция - 1500 рублей) | CAN, LIN, SPI, I2C, UART | ||||||
| Питание | адаптер 100 - 240 В | адаптер 100 - 240 В, литиевый аккумулятор 8000 мА/ч, 7,4 В | адаптер 100 - 240 В | адаптер 100 - 240 В, литиевый аккумулятор 8000 мА/ч, 7,4 В | адаптер 100 - 240 В | адаптер 100 - 240 В, литиевый аккумулятор 8000 мА/ч, 7,4 В | адаптер 100 - 240 В | адаптер 100 - 240 В, литиевый аккумулятор 8000 мА/ч, 7,4 В | адаптер 100 - 240 В | адаптер 100 - 240 В, литиевый аккумулятор 8000 мА/ч, 7,4 В |
| Дисплей |
диагональ 8 цветной ЖК 800 × 600 пикселей |
|||||||||
Часто задаваемые вопросы

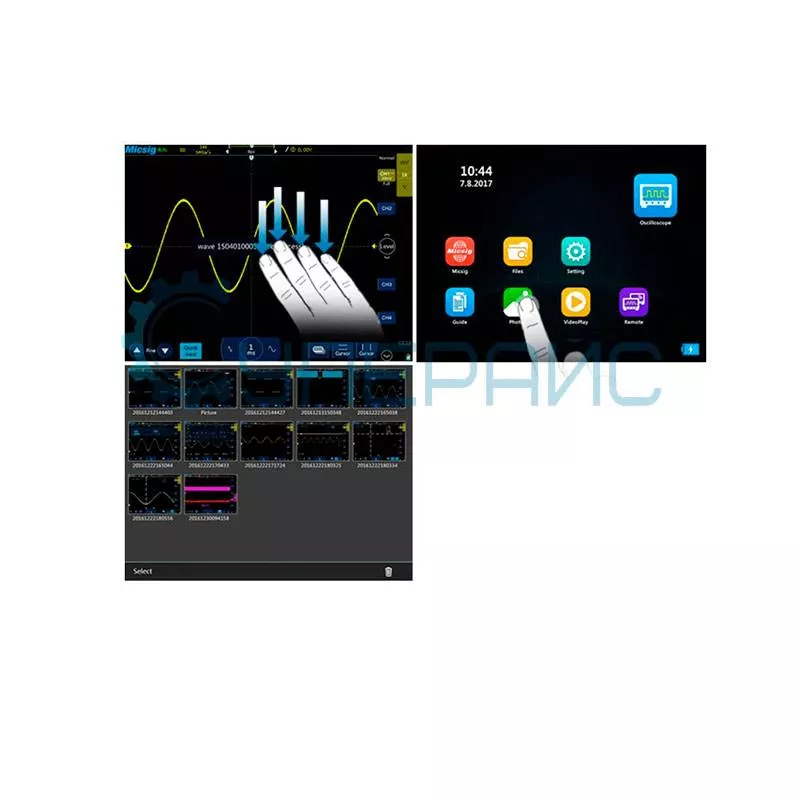

Чем планшетный осциллограф удобнее кнопочного?

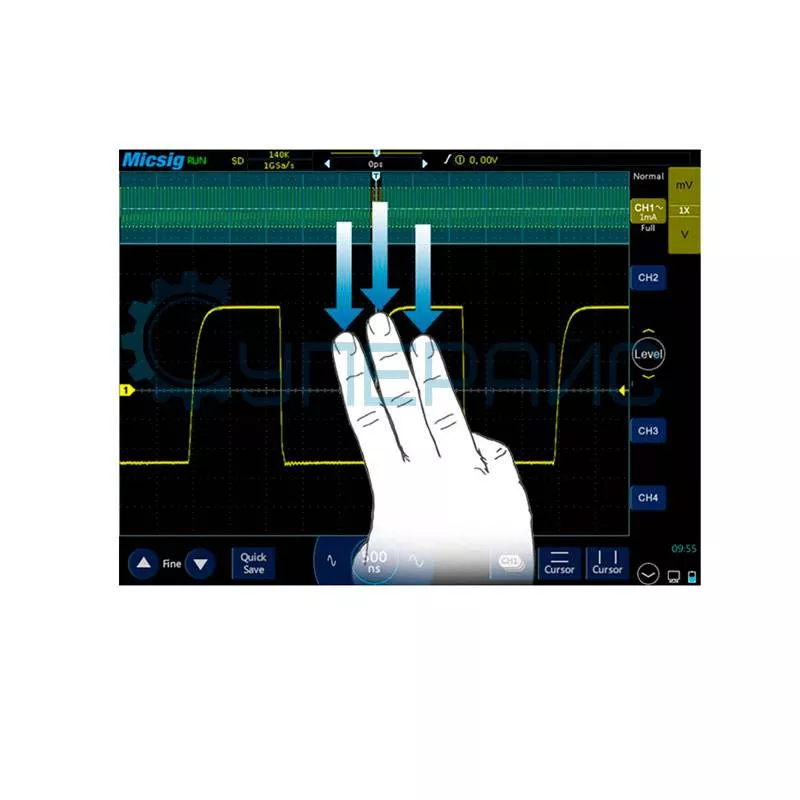

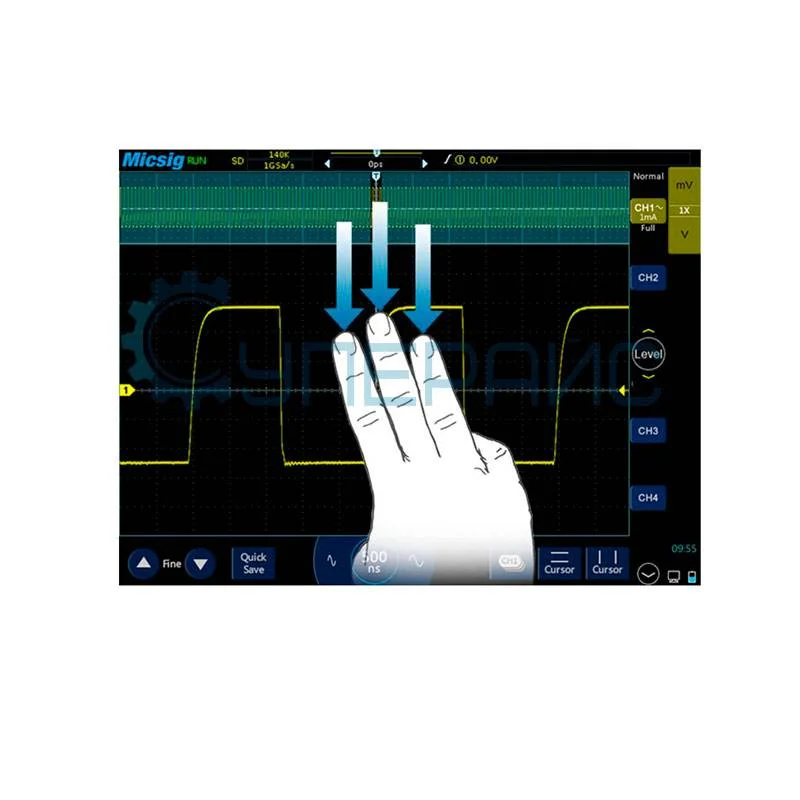

Сенсорный экран позволяет двигать масштаб и курсоры жестами, как на смартфоне, что ускоряет настройку прямо на объекте. Кнопочные ручные модели проще, но управление медленнее. Для сложных многоканальных измерений на выезде планшетный формат экономит время наладчика.
Зачем портативному осциллографу четыре канала?
Четыре канала показывают несколько точек схемы одновременно, что помогает искать причину сбоя по связи сигналов во времени. На выезде это заменяет несколько заходов с двухканальным прибором. Для простой диагностики хватит двух каналов, для сложной удобнее четыре.
Хватит ли автономности для рабочего дня?
Время работы зависит от ёмкости батареи, яркости экрана и режима измерений. Для полного дня на выезде выбирают модель с запасом по автономности или берут сменный аккумулятор. Уточните заявленное время работы и держите под рукой средство подзарядки.
Читается ли экран на ярком свету?
На улице важна яркость и антибликовое покрытие дисплея, иначе сигнал теряется в отражениях. Планшетные модели обычно имеют крупный яркий экран. Проверьте читаемость в условиях, близких к вашим, особенно если работаете под открытым небом на солнце.
Документация и ПО Micsig TO1074
Название
Язык
Версия
Размер и тип
Инструкция по эксплуатации цифрового планшетного осциллографа Micsig TO1074
Язык:
Английский
Размер и тип:
5 МБ,
PDF
Руководство пользователя по использованию FTP для передачи файлов между PC и Micsig TO1074
Язык:
Английский
Размер и тип:
250 КБ,
PDF
Руководство пользователя по подключению осциллографа Micsig TO1074 к компьютеру через беспроводную локальную сеть
Язык:
Английский
Размер и тип:
250 КБ,
PDF
Спецификация планшетного осциллографа Micsig TO1074
Язык:
Английский
Размер и тип:
1 МБ,
PDF
Программное обеспечение для планшетного осциллографа Micsig TO1074
Язык:
Английский
Размер и тип:
15 МБ,
RAR
RAR
Программа-конвертер файла формата BIN в CSV для планшетного осциллографа Micsig TO1074
Язык:
Английский
Размер и тип:
2 МБ,
ZIP
ZIP
Приложение Android для планшетного осциллографа Micsig TO1074 с Wi-Fi модулем
Язык:
Английский
Размер и тип:
1,2 МБ,
RAR
RAR
Сертификаты CE, RoHS планшетного осциллографа Micsig TO1074
Язык:
Английский
Размер и тип:
20 МБ,
RAR
RAR
Показать больше
Показать меньше
