Трёхканальный генератор сигналов Hantek HDG3043C
Код товара: 18768
Гарантия 12 месяцев
Официальный дистрибьютор Hantek в России
О товаре Встроенный частотомер
Количество каналов: 3
Форма сигналов: синусоидальная, прямоугольная, треугольная, импульсная, гармоники, произвольные сигналы
Полоса пропускания: 40 МГц
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Встроенный частотомер
Количество каналов: 3
Форма сигналов: синусоидальная, прямоугольная, треугольная, импульсная, гармоники, произвольные сигналы
Полоса пропускания: 40 МГц
Технические характеристики Hantek HDG3043C
| Количество каналов | 3 |
| Полоса пропускания | 40 МГц |
| Частота дискретизации | 300 МВыб/с |
| Глубина памяти | 2 Мб |
| Диапазон частот | 1 мкГц - 40 МГц |
| Вертикальное разрешение | 16 бит |
| Сигналы произвольной формы | 160 видов |
| Частотные характеристики | |
| Форма сигналов | синусоидальная, прямоугольная, треугольная, импульсная, шумовая, гармоники и другие |
| Синусоидальный сигнал | 1 мкГц - 40 МГц |
| Прямоугольный сигнал | 1 мкГц - 15 МГц |
| Импульсный сигнал | 1 мкГц - 15 МГц |
| Треугольный сигнал | 1 мкГц - 2 МГц |
| Гармонический сигнал | 1 мкГц - 20 МГц |
| Произвольный сигнал | 1 мкГц - 15 МГц |
| Шум (3 дБ) | 100 МГц |
| Разрешение | 1 мкГц |
| Точность | ± 1 ppm, при 18 - 28 °C |
| Характеристики прямоугольного сигнала | |
| Время нарастания/спада | ≤ 9 нс (1 кГц, 1 Vpp) |
| Выброс | ≤ 5 % (100 кГц, 1 Vpp) |
| Рабочий цикл | 0,001 - 99,999 % (диапазон зависит от частоты) |
| Несимметричность | 1% период + 4 нс |
| Характеристики треугольного сигнала | |
| Линейность | ≤ 1 % (1 кГц, 1 Vpp) |
| Симметричность | 0 - 100 % |
| Характеристики импульсного сигнала | |
| Период | 67 нс - 1 мс |
| Пульсация | ≥ 16 нс |
| Ведущее импульсное время | ≥ 9 нс (ограничено текущей настройкой частоты и настройкой ширины импульса) |
| Выброс | ≤ 5 % (1 кГц, 1 Vpp) |
| Характеристики произвольного сигнала | |
| Длина волны | 2 Мб |
| Вертикальное разрешение | 16 бит |
| Частота дискретизации | 1 мквыб/с - 62,5 Мвыб/с, разрешение 1 мквыб/с |
| Время нарастания / спада | ≤ 9 нс |
| Выброс | ≤ 5 % (1 кГц, 1 Vpp) |
| Характеристики гармонического сигнала | |
| Гармоническая частота | ≤ 16 |
| Гармонический тип | четные гармоники, нечетные гармоники, все гармоники |
| Гармоническая амплитуда | устанавливаемая амплитуда |
| Гармоническая фаза | устанавливаемая фаза |
| Амплитудные характеристики | |
| Амплитудный диапазон |
≤ 10 МГц: 1 мВ - 10 В ≤ 40 МГц: 1 мВ - 5,5 В |
| Точность | ± 1 % от настройки ± 5 мВ |
| Неравномерность амплитуды |
≤ 5 МГц: ±0,1 дБ ≤ 15 МГц: ±0,2 дБ ≤ 25 МГц: ±0,3 дБ ≤ 40 МГц: ±0,5 дБ |
| Единицы измерения | В, мВ, В rms, дБм (сопротивление 50 Ом) |
| Разрешение | 1 мВ |
| Импеданс | 50 Ом |
| Характеристики смещения | |
| Диапазон | ± 5 В |
| Точность | ± (1 % от настройки + 5 мВ + 1 % амплитуды) |
| Характеристики модуляции | |
| Типы модуляции | AM, DSB-AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK, PWM |
| AM, DSB-AM, FM, PM | |
| Форма несущей волны | синусоидальная волна, прямоугольная волна, треугольная волна, импульсная волна, гармоническая волна, произвольная волна (кроме постоянного тока) |
| Источник | внутренний / внешний и другие каналы |
| Модулирующая форма волны | синусоидальная волна, прямоугольная волна, треугольная волна, шум, волна дискретизации, падение частоты, полувектор, Лоренц, двойное аудио, гауссова, ЭКГ |
| Частота | 2 мГц - 1 МГц |
| Глубина | 0 - 120 % |
| Отклонение фазы | 0 - 360° |
| ASK, FSK, PSK | |
| Форма несущей волны | синусоидальная волна, прямоугольная волна, треугольная волна, импульсная волна, гармоническая волна, произвольная волна (кроме постоянного тока) |
| Источник | внутренний / внешний |
| Модулирующая форма волны | прямоугольная волна рабочего цикла 50% |
| Частота | 2 мГц - 1 МГц |
| BPSK, QPSK | |
| Форма несущей волны | синусоидальная волна, прямоугольная волна, треугольная волна, импульсная волна, гармоническая волна, произвольная волна (кроме постоянного тока) |
| Источник | внутренний |
| Источник | PN15, PN21, 01, 10 |
| Частота | 2 мГц - 1 МГц |
| 3FSK, 4FSK | |
| Форма несущей волны | синусоидальная волна, прямоугольная волна, треугольная волна, импульсная волна, гармоническая волна, произвольная волна (кроме постоянного тока) |
| Источник | внутренний |
| Модулирующая форма волны | прямоугольная волна рабочего цикла 50% |
| Частота | 2 мГц - 1 МГц |
| OSK | |
| Форма несущей волны | cинусоидальная волна |
| Источник | внутренний / внешний |
| Время шока | 8 нс - 4,99975 мс |
| Частота | 2 мГц - 1 МГц |
| PWM | |
| Форма несущей волны | прямоугольная волна |
| Источник | внутренний / внешний и остальные каналы |
| Частота | 2 мГц - 50 КГц |
| Отклонение рабочего цикла | 0 - 50 % |
| Вход внешней модуляции | |
| Диапазон ввода |
AM, DSB-AM, FM, PM, OSK, PWM: 75 мВ rms ± 5 В постоянного тока ASK, FSK, PSK: уровень TTL |
| Входная полоса пропускания | 50 кГц |
| Входное сопротивление | 10 кОм |
| Характеристики развертки | |
| Форма несущей волны | синусоидальная волна, прямоугольная волна, треугольная волна, импульсная волна, гармоническая волна, произвольная волна (кроме постоянного тока) |
| Тип | линейный |
| Направление | вверх |
| Время развертки частоты | 1 мс - 50 тыс. с |
| Время ожидания/возврата | 0 мс - 50 тыс. с |
| Источник триггера | внутренний, внешний, ручной |
| Характеристики выброса | |
| Частота | 1 мкГц - 40 МГц |
| Количество | 1 - 2000000000 |
| Фаза запуска/остановки | 0 - 360° |
| Внутренний цикл | 2 мкс - 500 с |
| Источник запуска | внутренний, внешний или ручной |
| Характеристики частотомера | |
| Функции измерения | Частота, период, ширина положительного/отрицательного импульса, рабочий цикл |
| Частота | 1 мкГц - 80 МГц |
| Время выхода | 10 мс - 16 с |
| Диапазон входного сигнала | 0 - 3,3 В |
| Характеристики входа триггера | |
| Уровень | TTL - совместимый |
| Наклон | вверх или вниз (необязательный) |
| Ширина импульса | > 100 нс |
| Характеристики выхода триггера | |
| Уровень | TTL - совместимый |
| Ширина импульса | > 60 нс |
| Максимальная частота | 1 МГц |
| Характеристики формы сигнала 3 канала(CH 3) | |
| Формы сигналов | синусоида, прямоугольная волна, треугольная волна, шум, гармоники, постоянный ток |
| Частота | синусоида: 1 мкГц - 20 МГц |
| прямоугольная волна: 1 мкГц - 5 МГц | |
| треугольная волна: 1 мкГц - 1 МГц | |
| гармоники: 1 мкГц - 5 МГц | |
| произвольная форма сигнала: 1 мкГц - 15 МГц | |
| Точность | ± 1 ppm, при 18 - 28 °C |
| Частота выборки | 150 Мвыб/с |
| Длина волны | 8 Кб |
| Разрешение | 12 бит |
| Амплитудный диапазон | 2 mVpp - 7 Vpp |
| Выходное сопротивление | 50 Ом |
| Общие характеристики | |
| В Госреестре СИ | нет |
| Дисплей | цветной ЖК , 4,3 дюйма, TFT |
| Интерфейс | USB host, USB Device |
| Питание |
100 - 120 В AC RMS (± 10%), 45 Гц - 440 Гц, CAT Ⅱ 120 - 240 В AC RMS (± 10%), 45 Гц - 66 Гц, CAT Ⅱ |
| Потребляемая мощность | < 30 Вт |
| Предохранитель | 0,5 A, 250 В |
| Рабочая температура | 10 - 40 °C |
| Температура хранения | -20 - 60 °C |
| Влажность |
≤ 40 °C: относительная влажность ≤ 90 % 41 - 50 °C: относительная влажность ≤ 60 % |
| Габариты | 308 х 232 х 110 мм |
| Вес | 3090 г |
| Комплектация | генератор сигналов Hantek HDG3043C - 1 шт |
|
|
кабель питания - 1 шт USB кабель - 1 шт кабель BNC - "крокодилы" - 2 шт кабель BNC - BNC - 1 шт руководство по эксплуатации - 1 шт |

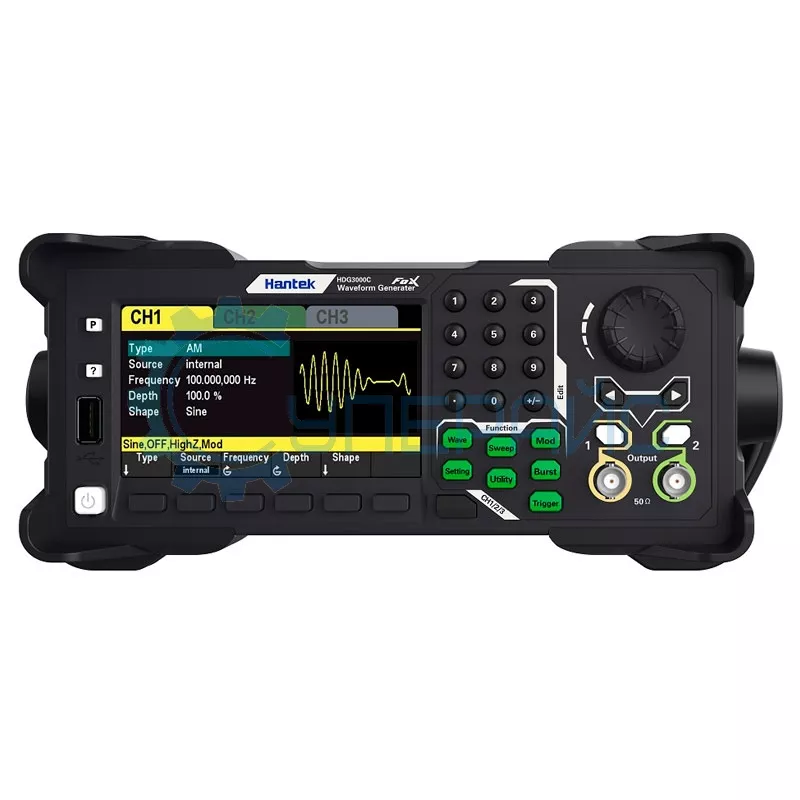

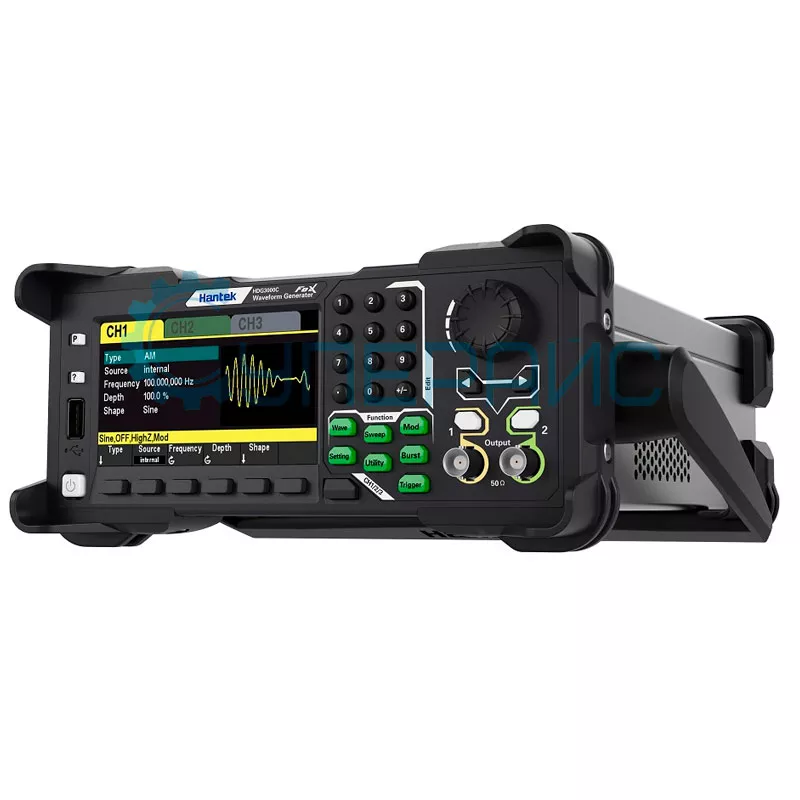

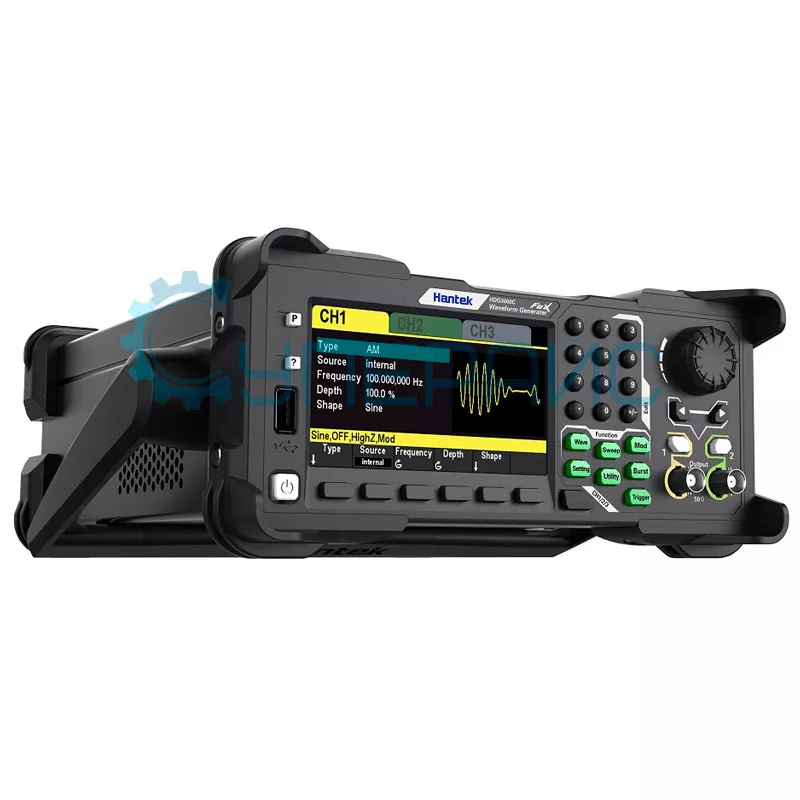

Функциональный генератор сигналов Hantek HDG3043C
Hantek HDG3043C - это генератор сигналов из линейки HDG3000 от известной китайской марки Hantek. Эти высокопроизводительные и многофункциональные устройства работают в трёхканальном режиме. Генерируют различные сигналы произвольной формы. Всего 160 видов, включая: синусоидальные, прямоугольные, треугольные, шумовые импульсы, гармоники и другие. Также генераторы выполняют функцию аналогового или цифрового модулятора, счётчика и др.
Генератор Hantek HDG3043C имеет полосу пропускания от 1 мкГц до 40 МГц при дискретизации 300 МВыб/с. Сигналы записываются во встроенную память объёмом 2 Мб. По амплитудным характеристикам генераторы работают в диапазоне от 1 мВ до 10 В при точности сигналов 1% и сопротивлении 50 Ом.
Устройство оснащено разноцветным 4.3-дюймовым жидкокристаллическим дисплеем с TFT-матрицей. Корпус достаточно массивный с габаритами 308 х 232 х 110 мм при весе чуть более 3 кг. В комплект входит USB-кабель питания, провода под разъёмы BNC и типа "крокодил".
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
