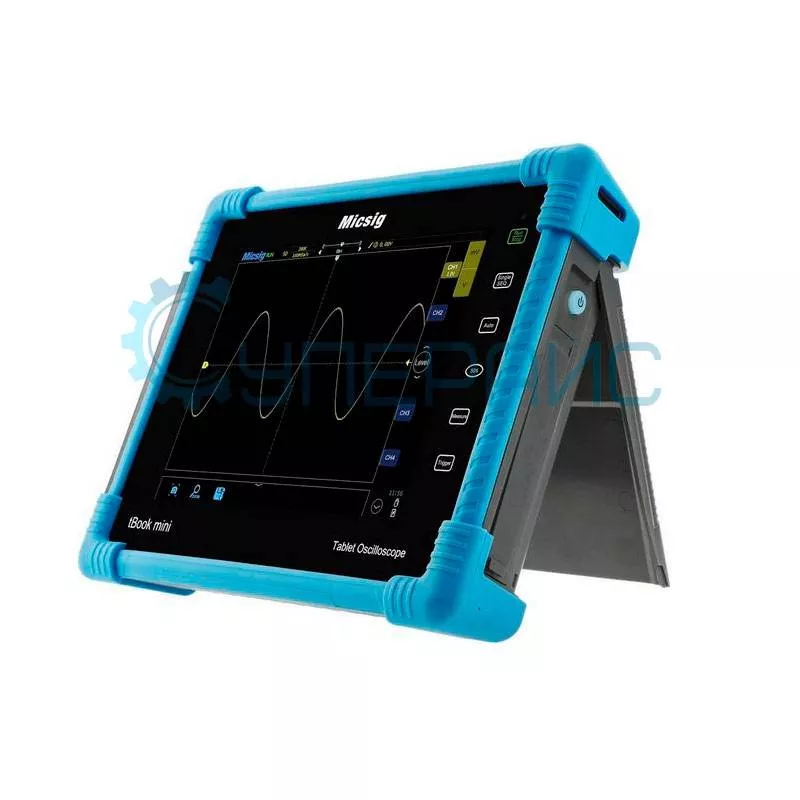

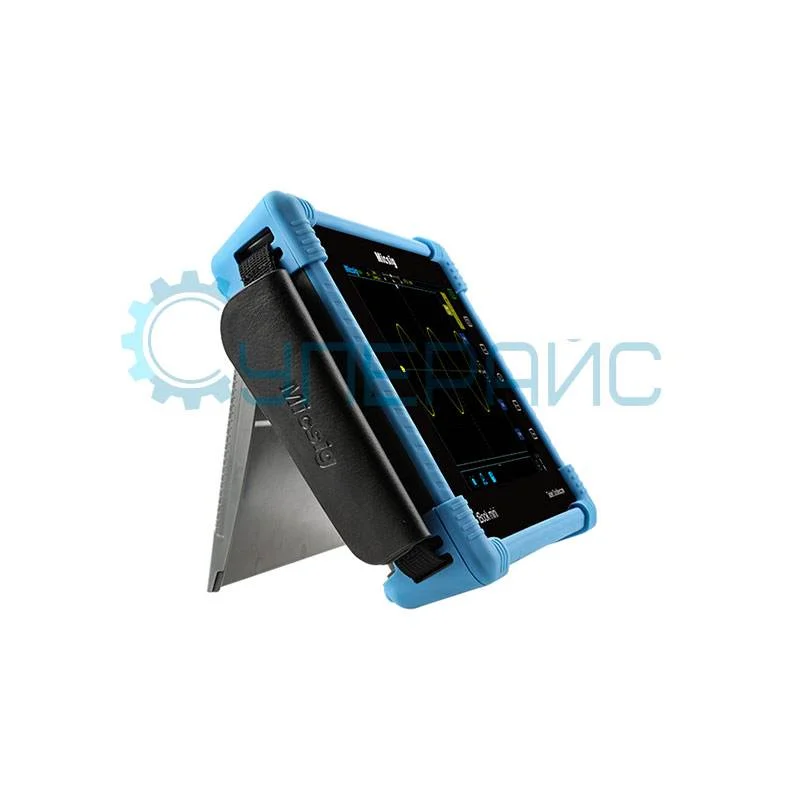

Планшетный цифровой осциллограф Micsig TO1102 (2 канала, 100 МГц)
48 609 ₽
48 609 ₽
включая НДС: 22%
Продавец:
НЕ ПРОИЗВОДИТСЯ
Артикул (код товара)
4502
Модель (серия)
TO1102
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Micsig TO1102
Общие данные
Артикул (код товара)
4502
Производитель (бренд)
Модель (серия)
TO1102
Страна производства
Китай
Гарантия, мес.
12
Основные характеристики
Вид
Глубина памяти на канал
Кол-во аналоговых каналов
Кол-во цифровых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Максимальное входное напряжение
CAT I 300 В
Время нарастания, нс

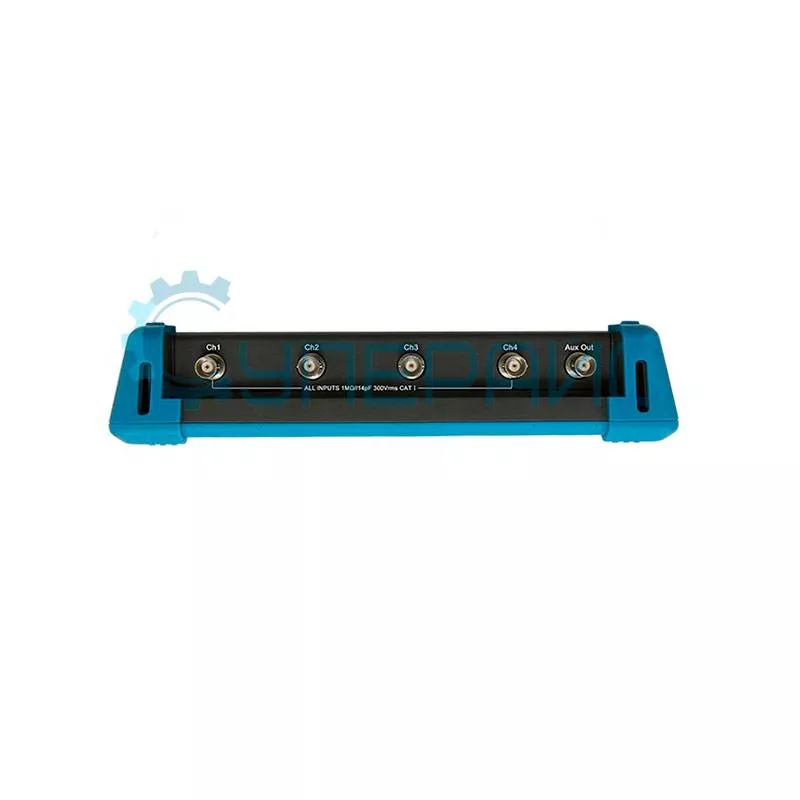

Входные параметры
Развязка входа
DC, AC, GND
Входное сопротивление
1 МОм ± 1%
Входная ёмкость
14,5 пФ ± 3
Вертикальная система
Разреш. по вертикали (разрядность АЦП)
Вертикальная чувствительность
1 мВ/дел - 10 В/дел
Ограничение полосы
20 МГц
Точность усиления постоянного тока
< ±2 %
Система синхронизации

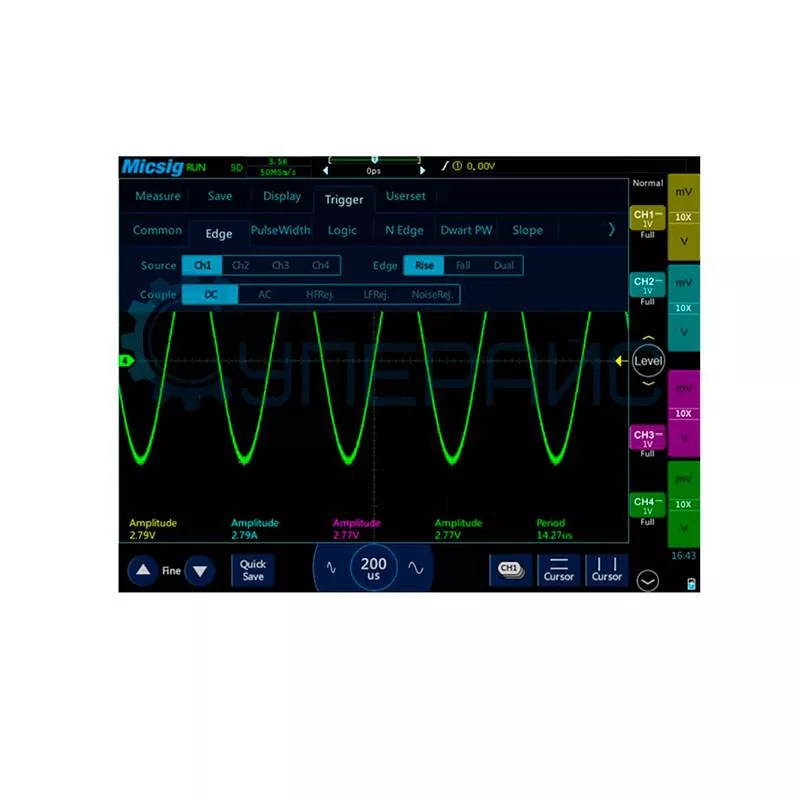

Базовые типы триггера
фронт, длительность импульса, тайм-аут, наклон, рант
Расширенные типы триггера
видео, N-й фронт
Горизонтальная система
Горизонтальная развёртка
2 нс/дел – 1000 с/дел
Точность временной базы
± 20 ppm
Система измерения

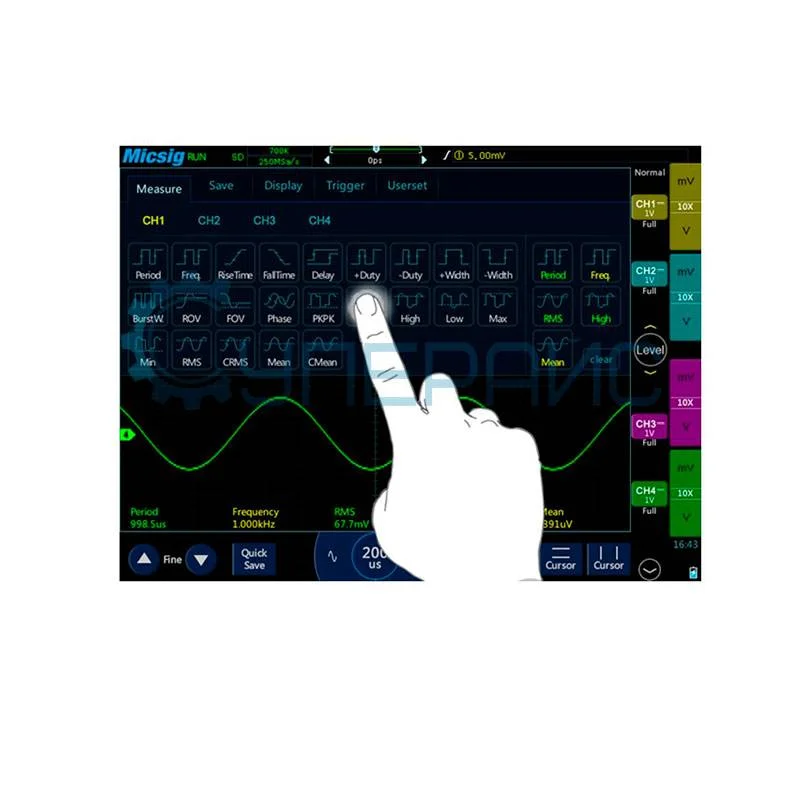

Автоматические измерения
период, частота, время нарастания/спада, задержка, ширина импульса, заполнение, выброс, фаза, пик-пик, амплитуда, макс/мин, среднее, RMS, цикл RMS
Курсорные измерения
вертикальный, горизонтальный, пересекающая линия

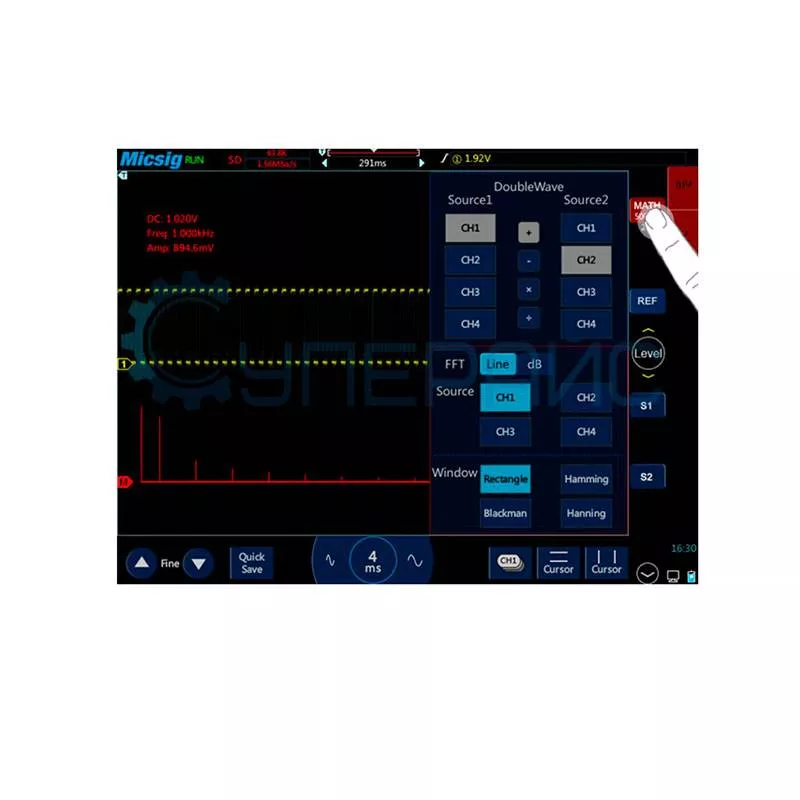

Математические операции
сложение, вычитание, умножение, деление, БПФ
Анализатор спектра
есть (БПФ)
Встроенные функции и опции

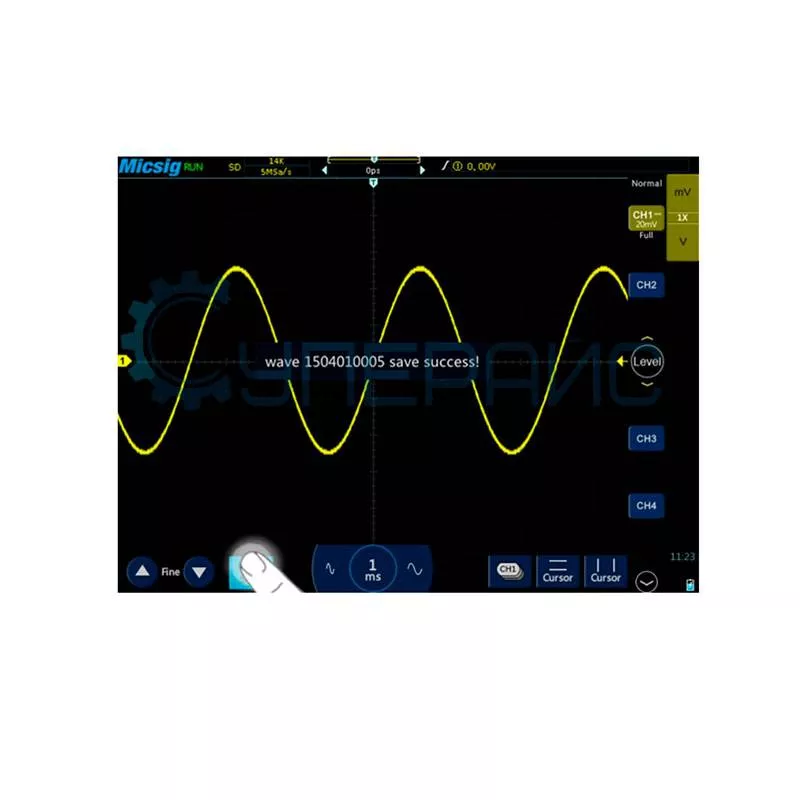

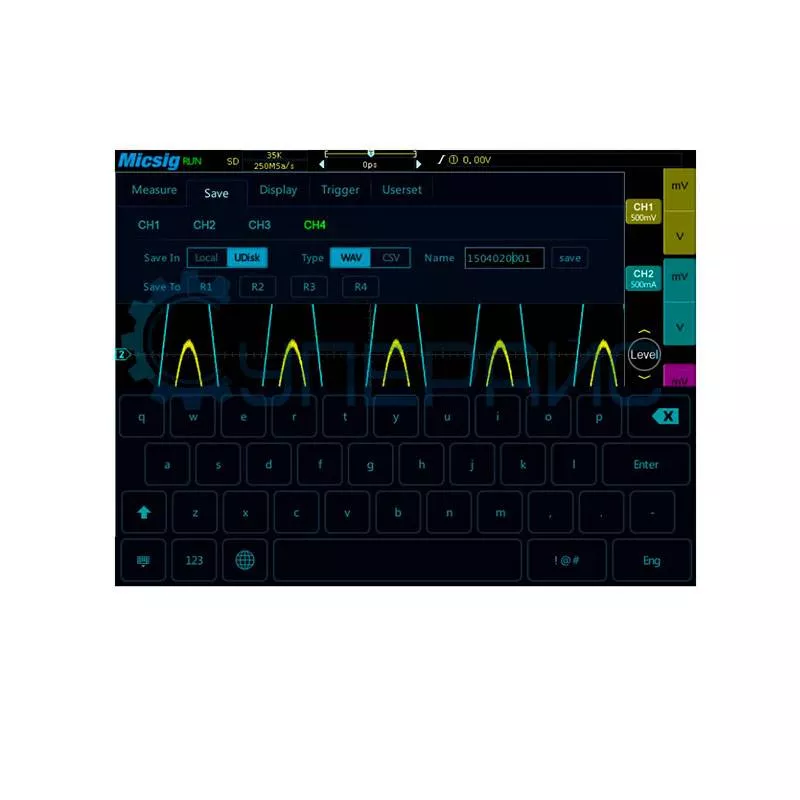

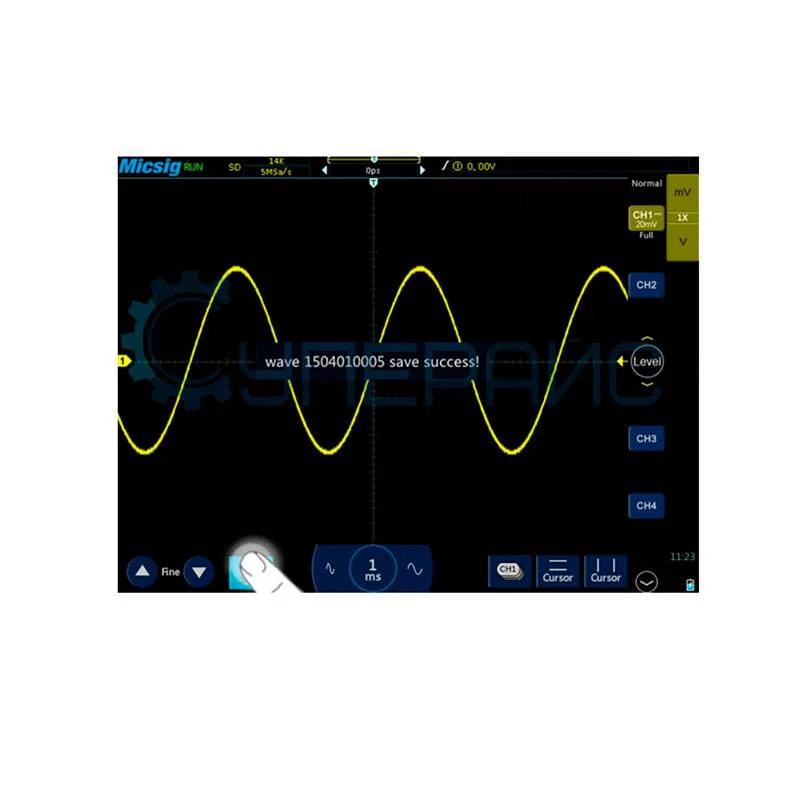

Возм. сохранения осциллограмм
Встроенные опции
Анализатор спектра сигнала с помощью БПФ
Анализатор протоколов
Анализатор протоколов
Декодирование сигналов шин
CAN (опция)
LIN (опция)
SPI (опция)
I²C (опция)
UART (опция)
LIN (опция)
SPI (опция)
I²C (опция)
UART (опция)
Общие характеристики

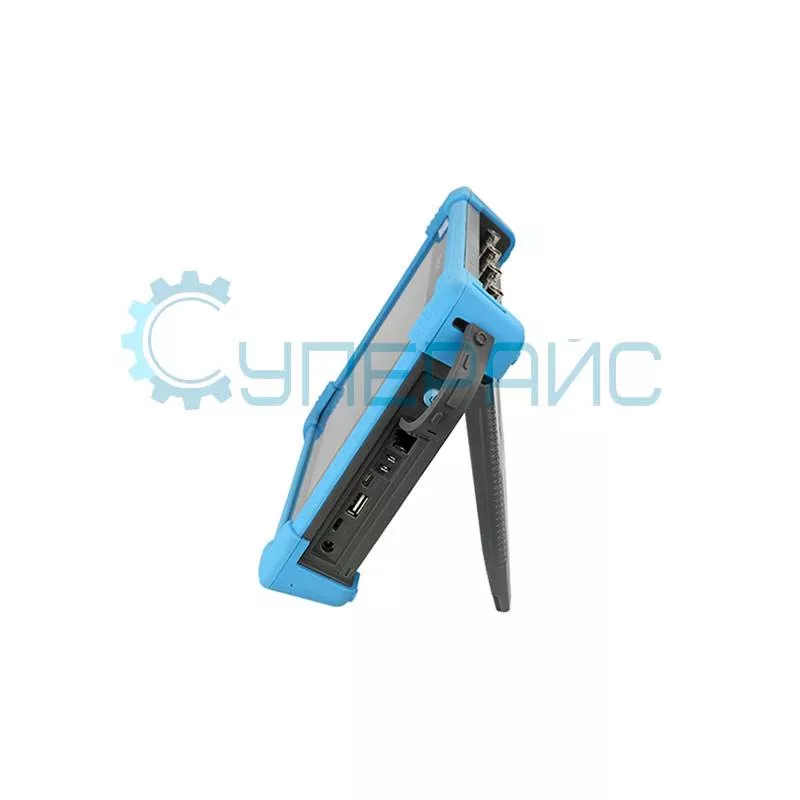

ИПД (Interfaces / Inputs and Outputs)
USB
LAN
HDMI
Wi-Fi
LAN
HDMI
Wi-Fi
Применение
Проектирование, отладка и ремонт электронных устройств
Телекоммуникации
Обучение и научные исследования
Телекоммуникации
Обучение и научные исследования
Разреш. дисплея, пиксель
Рабочая температура
0 - 45 ℃
Рабочая влажность
5 - 85 %
Габариты и вес
Габариты прибора
200 x 250 x 55 мм
Вес брутто, кг
1,58

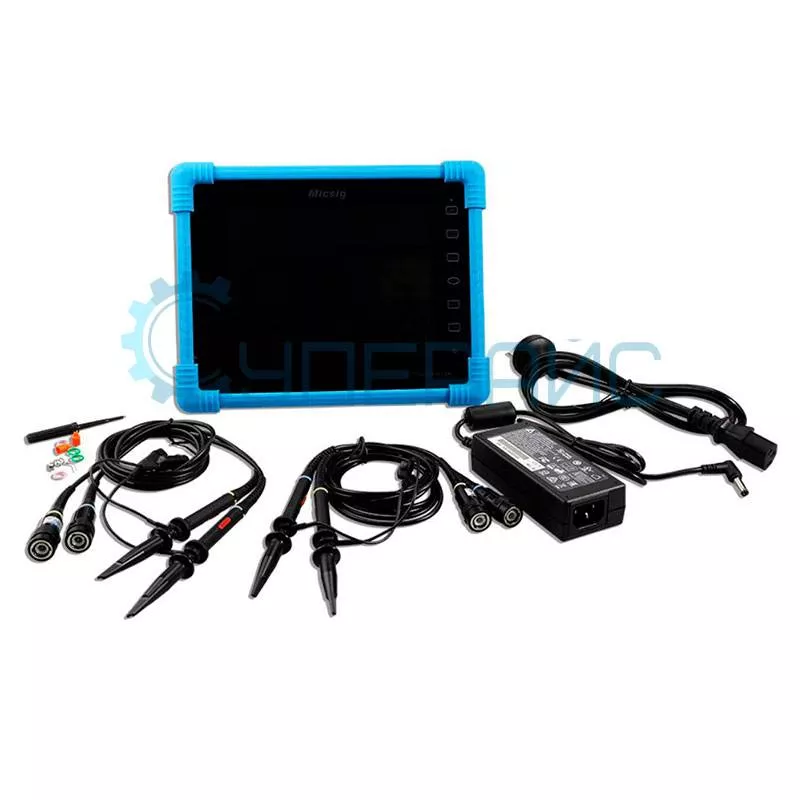

Комплектация
Комплектация
осциллограф Micsig TO1102 - 1 шт
осциллографический пробник - 2 шт
адаптер питания - 1 шт
цветные маркировочные кольца для щупа с разъемом BNC - 3 шт
осциллографический пробник - 2 шт
адаптер питания - 1 шт
цветные маркировочные кольца для щупа с разъемом BNC - 3 шт
Описание Micsig TO1102
ВНИМАНИЕ! Производство планшетного цифрового осциллографа Micsig TO1102 (2 канала, 100 МГц) ВРЕМЕННО ПРЕКРАЩЕНО, ввиду сложностей производства. Сроки появления товара в наличии уточняйте у наших менеджеров.
Рекомендуем обратить внимание на альтернативную модель: Планшетный цифровой осциллограф Micsig TO1102 Plus (2 канала, 100 МГц)
Рекомендуем обратить внимание на альтернативную модель: Планшетный цифровой осциллограф Micsig TO1102 Plus (2 канала, 100 МГц)
Обзорная таблица
| Модель | TO1072 | TO1072 Plus | TO1102 | TO1102 Plus | TO1152 | TO1152 Plus | TO1074 | TO1074 Plus | TO1104 | TO1104 Plus |
| Количество каналов | 2 | 4 | ||||||||
| Полоса пропускания | 70 МГц | 100 МГц | 150 МГц | 70 МГц | 100 МГц | |||||
| Частота дискретизации | 1 ГВыб/с | |||||||||
| Глубина памяти | 14 Мб | 28 Мб | 14 Мб | 28 Мб | ||||||
| Время нарастания сигнала | ≤ 5 нс | ≤ 3,5 нс | ≤ 2,3 нс | ≤ 5 нс | ≤ 3,5 нс | |||||
| Скорость захвата осциллограмм | 80000 осц/сек | |||||||||
| Чувствительность | 1 мВ/дел - 10 В/дел | |||||||||
| Коэффициент развертки | 2 нс/дел - 1000 с/дел | |||||||||
| Встроенная память | 8 ГБ | |||||||||
| Режимы триггера |
Edge, Pluse Width, Video, Time Out, Slope, Runt, N-th Edge |
|||||||||
| Интерфейсы передачи данных | USB Host, USB Device, DC interface, Probe calibration Port, LAN, HDMI, Wi-Fi | |||||||||
| Декодирование протоколов | CAN, LIN, SPI, I2C, UART (опция - 1500 рублей) | CAN, LIN, SPI, I2C, UART | CAN, LIN, SPI, I2C, UART (опция - 1500 рублей) | CAN, LIN, SPI, I2C, UART | ||||||
| Питание | адаптер 100 - 240 В | адаптер 100 - 240 В, литиевый аккумулятор 8000 мА/ч, 7,4 В | адаптер 100 - 240 В | адаптер 100 - 240 В, литиевый аккумулятор 8000 мА/ч, 7,4 В | адаптер 100 - 240 В | адаптер 100 - 240 В, литиевый аккумулятор 8000 мА/ч, 7,4 В | адаптер 100 - 240 В | адаптер 100 - 240 В, литиевый аккумулятор 8000 мА/ч, 7,4 В | адаптер 100 - 240 В | адаптер 100 - 240 В, литиевый аккумулятор 8000 мА/ч, 7,4 В |
| Дисплей |
диагональ 8 цветной ЖК 800 × 600 пикселей |
|||||||||
Часто задаваемые вопросы
Чем портативный осциллограф отличается от настольного?
Отличие в мобильности и питании. Портативный прибор работает от аккумулятора, помещается в сумку и позволяет измерять сигнал прямо у оборудования. Настольный выигрывает по полосе, глубине памяти и числу каналов, но привязан к розетке и рабочему месту. Для выездной диагностики берут портативный, для разработки и лабораторных задач - настольный.
Сколько каналов нужно для ремонта электроники?
Для большинства ремонтных задач хватает двух каналов: один держит опорный сигнал или синхронизацию, второй измеряет проверяемую точку. Четыре канала нужны, когда вы отлаживаете шины связи, многофазные преобразователи или сравниваете несколько узлов одновременно. Начинать разумно с двух и переходить на четыре, когда двух перестанет хватать по факту.
Можно ли измерять цепи под сетевым напряжением?
Только при наличии изолированных каналов или развязывающего трансформатора. У обычного осциллографа земли всех каналов соединены с корпусом и защитным заземлением, поэтому подключение щупа к силовой цепи создаёт короткое замыкание. Перед такими измерениями уточните в паспорте прибора категорию защиты и допустимое напряжение на входе.
Что важнее: полоса пропускания или частота дискретизации?
Обе величины работают в паре. Полоса определяет, какие частоты прибор пропустит без завала амплитуды, а частота дискретизации задаёт подробность оцифровки формы. Слабая полоса срежет фронты, низкая дискретизация превратит короткий импульс в набор точек. При выборе ориентируйтесь на полосу с запасом относительно рабочих частот схемы.
Документация и ПО Micsig TO1102
Название
Язык
Версия
Размер и тип
Инструкция по эксплуатации цифрового планшетного осциллографа Micsig TO1102
Язык:
Английский
Размер и тип:
8 МБ,
PDF
Руководство пользователя по использованию FTP для передачи файлов между PC и Micsig TO1102
Язык:
Английский
Размер и тип:
250 КБ,
PDF
Руководство пользователя по подключению осциллографа Micsig TO1102 к компьютеру через беспроводную локальную сеть
Язык:
Английский
Размер и тип:
250 КБ,
PDF
Спецификация планшетного осциллографа Micsig TO1102
Язык:
Английский
Размер и тип:
1 МБ,
PDF
Программное обеспечение для планшетного осциллографа Micsig TO1102
Язык:
Английский
Размер и тип:
15 МБ,
RAR
RAR
Приложение Android для планшетного осциллографа Micsig TO1102 с Wi-Fi модулем
Язык:
Английский
Размер и тип:
1,2 МБ,
RAR
RAR
Программа-конвертер файла формата BIN в CSV для планшетного осциллографа Micsig TO1102
Язык:
Английский
Размер и тип:
2 МБ,
ZIP
ZIP
Сертификаты CE, RoHS планшетного осциллографа Micsig TO1102
Язык:
Английский
Размер и тип:
20 МБ,
RAR
RAR
Показать больше
Показать меньше
