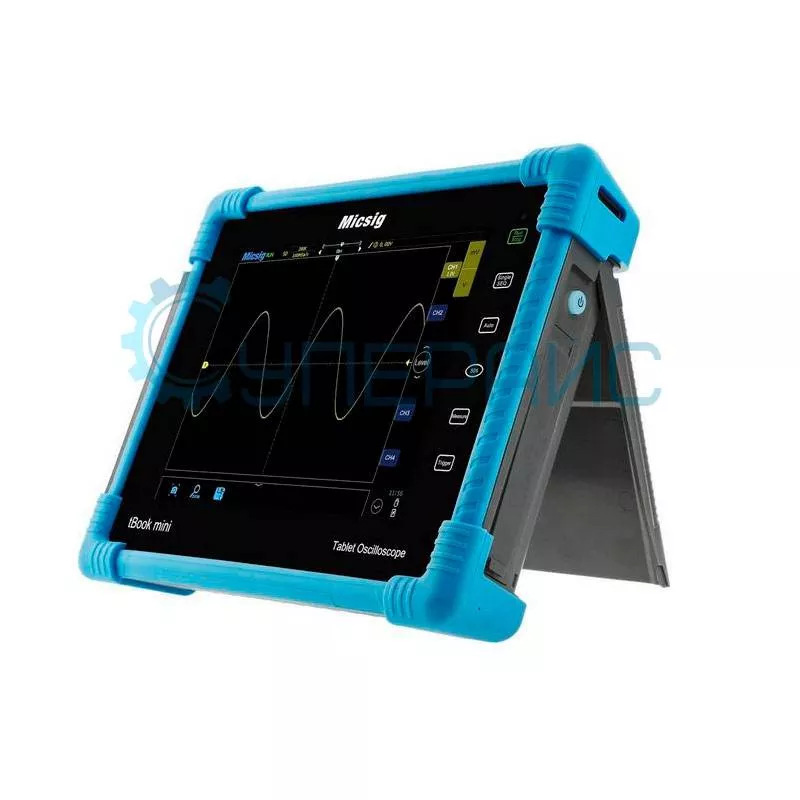

Планшетный цифровой осциллограф Micsig TO1074 Plus (4 канала, 70 МГц)
54 839 ₽
54 839 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
НЕ ПРОИЗВОДИТСЯ
Артикул (код товара)
4564
Модель (серия)
TO1074
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Micsig TO1074
Общие данные
Артикул (код товара)
4564
Производитель (бренд)
Модель (серия)
TO1074
Страна производства
Китай
Гарантия, мес.
12
Основные характеристики
Вид
Глубина памяти на канал
Кол-во аналоговых каналов
Кол-во цифровых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Вертикальная система
Встроенные функции и опции

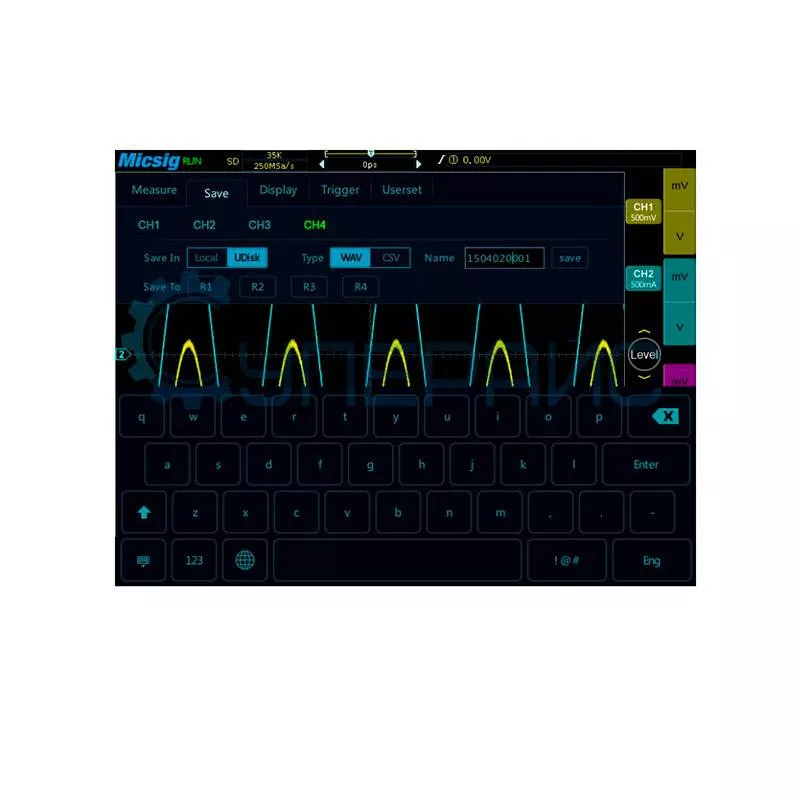

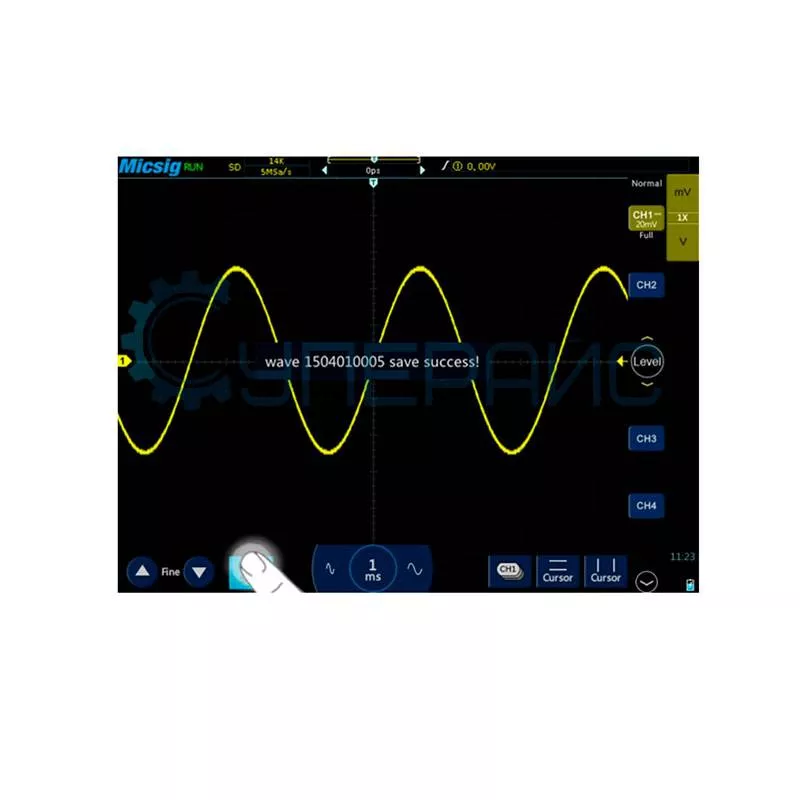

Возм. сохранения осциллограмм
Встроенные опции
Анализатор спектра сигнала с помощью БПФ
Анализатор протоколов
Анализатор протоколов
Декодирование сигналов шин
CAN (опция)
LIN (опция)
SPI (опция)
I²C (опция)
UART (опция)
LIN (опция)
SPI (опция)
I²C (опция)
UART (опция)
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB
LAN
HDMI
Wi-Fi
LAN
HDMI
Wi-Fi
Применение
Проектирование, отладка и ремонт электронных устройств
Телекоммуникации
Обучение и научные исследования
Телекоммуникации
Обучение и научные исследования
Разреш. дисплея, пиксель
Описание Micsig TO1074
ВНИМАНИЕ! Производство планшетного цифрового осциллографа Micsig TO1074 Plus (4 канала, 70 МГц) ВРЕМЕННО ПРЕКРАЩЕНО, ввиду сложностей производства. Сроки появления товара в наличии уточняйте у наших менеджеров.
Рекомендуем обратить внимание на альтернативную модель: Цифровой планшетный осциллограф Micsig TO1104 Plus (4 канала, 100 МГц)
Рекомендуем обратить внимание на альтернативную модель: Цифровой планшетный осциллограф Micsig TO1104 Plus (4 канала, 100 МГц)
Технические характеристики Micsig TO1074 Plus
| Серия | tBook Mini TO1000series | ||
| Количество каналов | 4 | ||
| Полоса пропускания | 0 - 70 МГц | ||
| Время нарастания фронта импульса | ≤ 5 нс | ||
| Максимальная частота дискретизации в реальном времени | 1 ГВыб/с | ||
| Максимальная глубина записи | 14 Мб | ||
| Максимальная скорость захвата формы волны | 80000 осц/сек | ||
| Горизонтальная система | |||
| Коэффициент развёртки | 2 нс/дел - 1000 с/дел | ||
| Погрешность временной базы | ± 20 ppm | ||
| Вертикальная система | |||
| Ограничение полосы пропускания | 20 МГц | ||

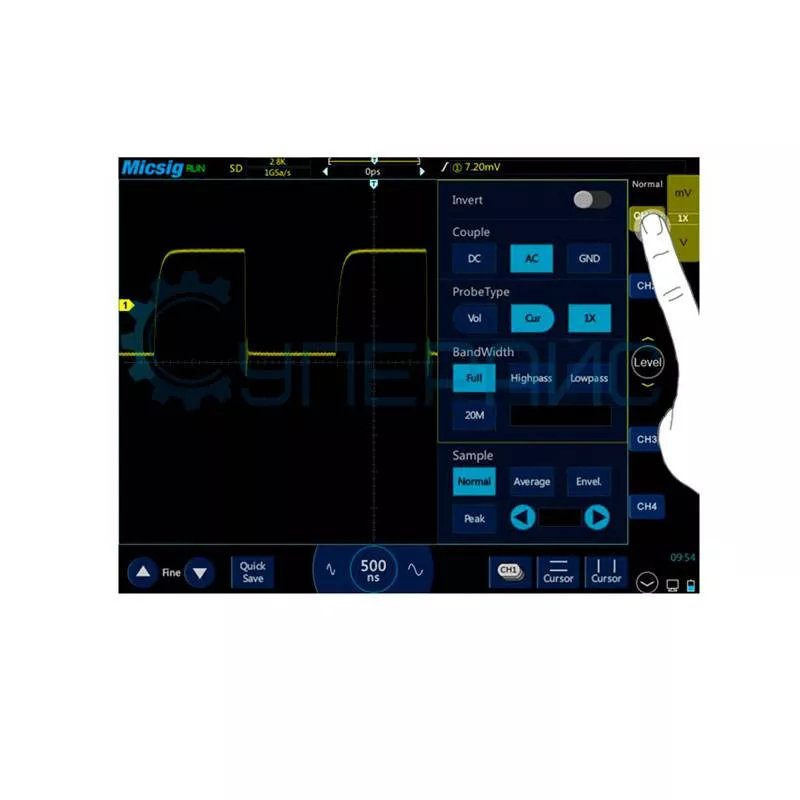

| Развязка входа | DC, AC, GND | ||
| Входной импеданс | 1 МОм ± 1% параллельно с 14,5 пФ ± 3 пФ | ||
| Вертикальное разрешение | 8 бит | ||
| Точность усиления постоянного тока | < ± 2% (1 МОм) | ||
| Вертикальная развёртка | 1 мВ/дел - 10 в/дел (1 МОм) | ||
| Диапазон смещения | ± 6 дел | ||
| Максимальное входное напряжение | CAT I 300 V (1 МОм) | ||
| Система сбора сигналов | |||
| Режимы выборки | прямая выборка, пиковая выборка, средняя выборка, огибающая выборка, максимальная длительность при максимальной частоте дискретизации | ||
| Усреднение | 2, 4, 8, 16, 32, 54, 128, 256 | ||

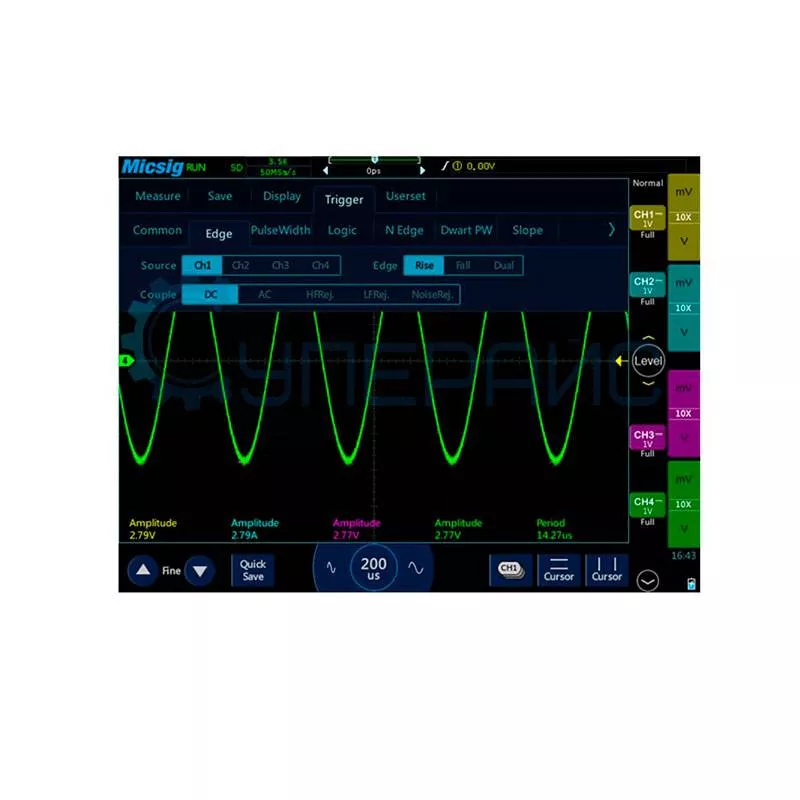

| Система синхронизации | |||
| Режимы синхронизации | автоматический, нормальный, однократный | ||
| Триггерная связь | DC, AC, HF фильтр (> 50 кГц), LF фильтр (< 50 кГц), подавление шума | ||
| Диапазон задержки запуска | 200 нс - 10 с | ||
| Запуск по фронту | |||
| Тип фронта | запуск по нарастающему / ниспадающему фронту | ||
| Связи | DC, AC, HF фильтр, LF фильтр и подавление шума | ||
| Запуск по длительности импульса | |||
| Условие запуска | положительная полярность импульса >, <, =, ≠, или внутри заданного периода времени - 8 нс - 10 с | ||
| отрицательная полярность импульса >, <, =, ≠, или вне заданного периода времени - 8 нс - 10 с | |||
| Запуск по видео сигналу | |||
| Условие запуска | запуск по всем или отдельным строкам, чётным / нечётным или всем полям | ||
| Система | PAL / 625, SECAM, NTSC / 525, 720P, 1080I, 1080P | ||
| Запуск по истечении времени | |||
| Условие запуска | запуск события, которое остаётся высоким, низким или любым другим в определённый отрезок времени | ||
| Запуск по наклону | |||
| Условие запуска | запуск по положительному / отрицательному наклону | ||
| Запуск по ранту | |||
| Условие запуска | запуск импульса который пересекает один порог, но не может пересечь другой | ||
| Запуск по N-му фронту | |||
| Условие запуска | запуск по N-му фронту импульсного пакета, который появляется после заданной паузы, максимальный номер фронта: 65536. | ||
| Система измерения | |||
| Виды курсорных измерений | вертикальный, горизонтальный, пересекающая линия | ||

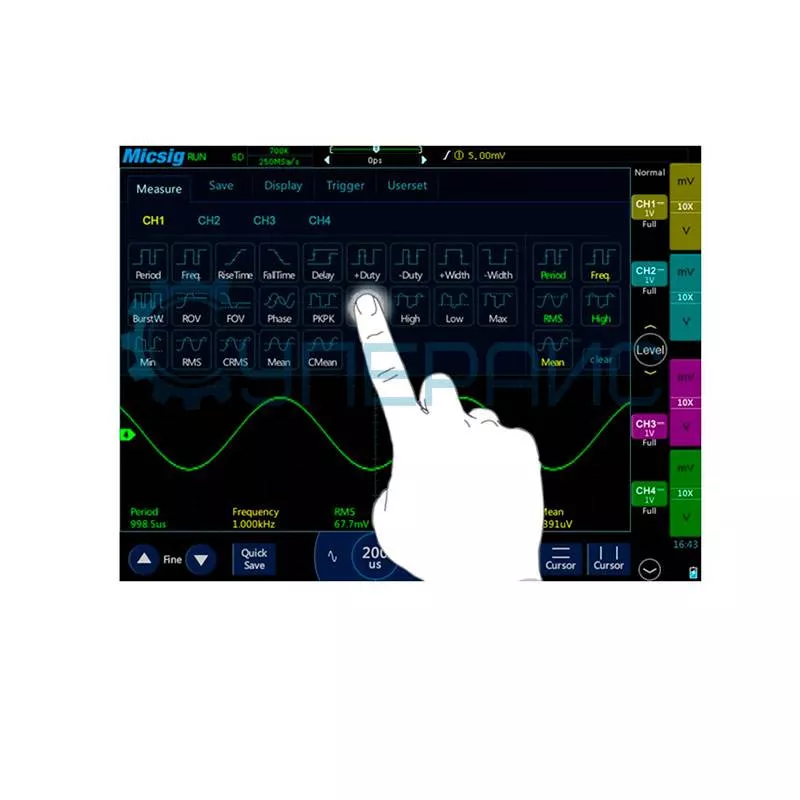

| Автоматические измерения | период, частота, время нарастания фронта, время спада фронта, задержка, положительное время импульса, отрицательное время импульса, положительное / отрицательное заполнение импульса, ширина всплесков, положительный / отрицательный выброс на фронте импульса, фаза, пиковое, амплитуда, максимальное, минимальное, среднее значение, RMS, цикл RMS | ||
| Математические функции | сложение, вычитание, умножение, деление | ||

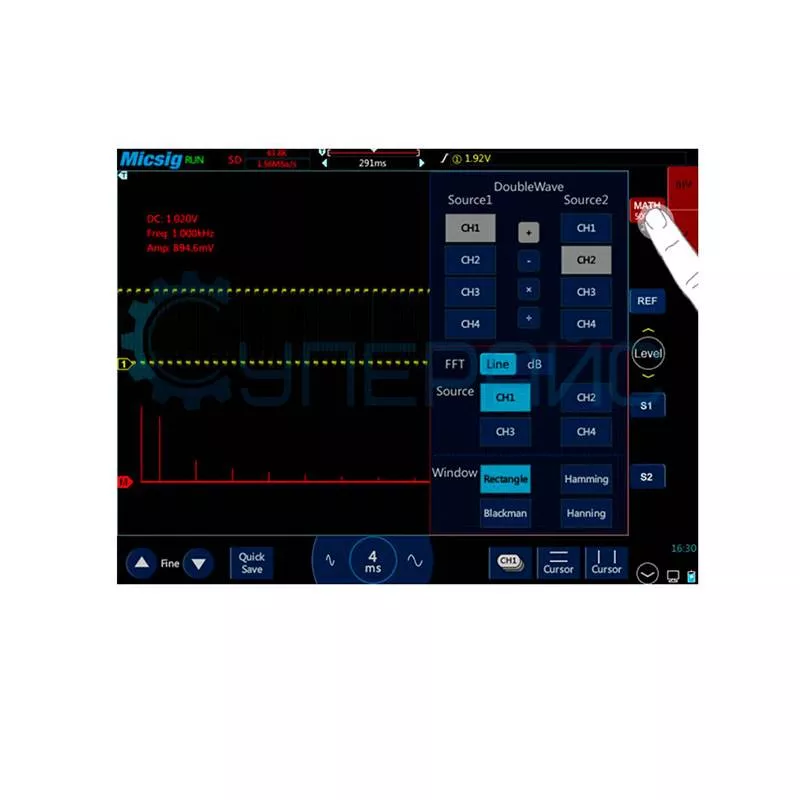

| БПФ | Spectral magnitude | ||
| FFT Vertical Scale: Linear RMS or dBV RMS | |||
| FFT Windows to Rectangular, Hamming, Hanning, or Blackman-Hariis | |||
| Общие характеристики | |||
| Дисплей | цветной TFT 8 дюймов 800 x 600 точек | ||

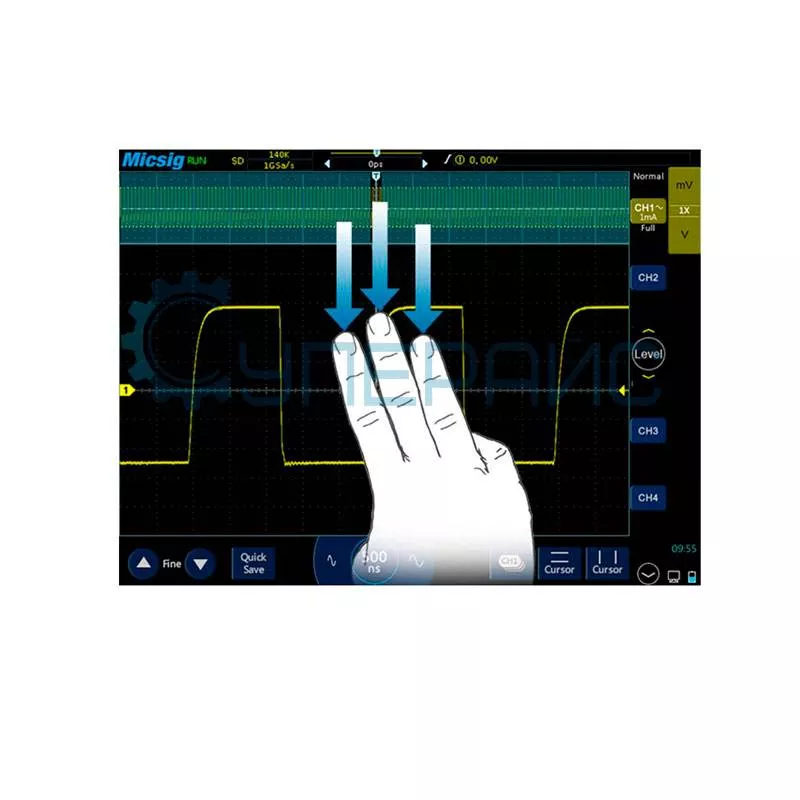

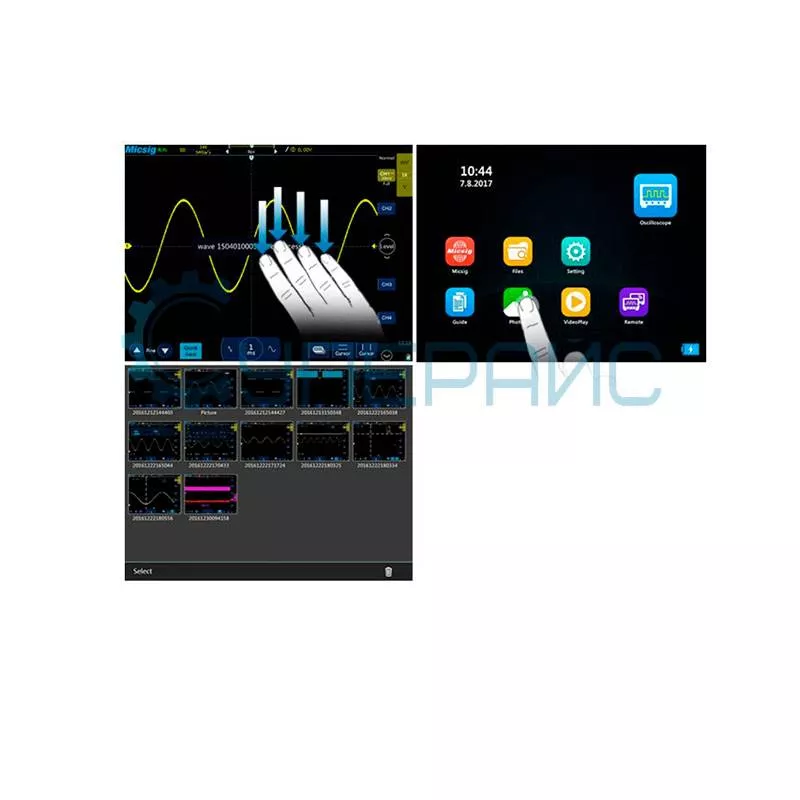

| Способ управления устройством | сенсорный экран, мышь | ||
| Интерфейс передачи данных | USB Host, USB Device, DC interface, Probe calibration Port, LAN, HDMI, Wi-Fi | ||
| Встроенная память | 8 ГБ, возможность просмотра и редактирования в осциллографе осциллограмм и изображений экрана | ||
| Программные возможности | возможность просмотра и редактирования в осциллографе осциллограмм и изображений экрана, возможность произвести моментальный снимок экрана | ||
| Питание | литиевый аккумулятор 8000 мА/ч, 7,4 В | ||
| Адаптер | входное напряжение: 100 В - 240 В | ||
| выходное напряжение: 5 В/8 Вт постоянного тока | |||
| Рабочая среда | температура: 0℃ - 45℃ | ||
| 5% - 85% | |||
| Температура хранения | температура: -10℃ - 50℃ | ||
| влажность: ≤ 85 % | |||
| Рабочая высота | 0 - 3000 м | ||
| Габариты | 200 мм х 250 мм х 55 мм | ||
| Вес | 1580 г | ||

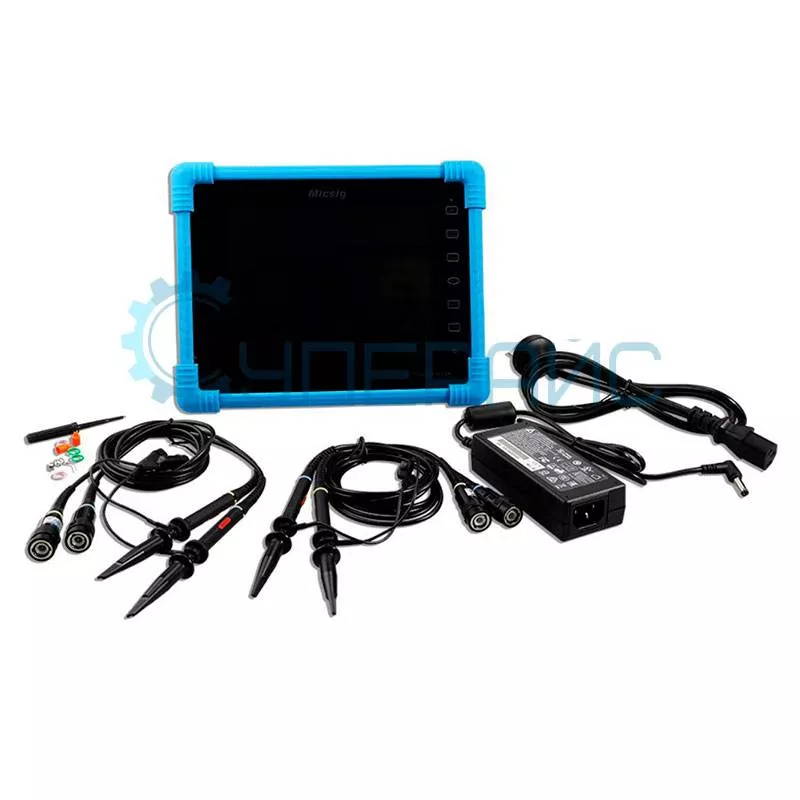

| Комплектация | осциллограф Micsig TO1074 Plus - 1 шт | ||
|
аккумуляторная батарея - 1 шт осциллографический пробник - 4 шт адаптер питания - 1 шт цветные маркировочные кольца для щупа с разъемом BNC - 5 шт |
|||
Внимание! Для подключения опции декодирования протоколов (CAN, LIN, SPI, I2C, UART), сообщите менеджеру о дополнительном приобретении пароля при подтверждении заказа. Стоимость опции - 3000 рублей.
Обзорная таблица
| Модель | TO1072 | TO1072 Plus | TO1102 | TO1102 Plus | TO1152 | TO1152 Plus | TO1074 | TO1074 Plus | TO1104 | TO1104 Plus |
| Количество каналов | 2 | 4 | ||||||||
| Полоса пропускания | 70 МГц | 100 МГц | 150 МГц | 70 МГц | 100 МГц | |||||
| Частота дискретизации | 1 ГВыб/с | |||||||||
| Глубина памяти | 14 Мб | 28 Мб | 14 Мб | 28 Мб | ||||||
| Время нарастания сигнала | ≤ 5 нс | ≤ 3,5 нс | ≤ 2,3 нс | ≤ 5 нс | ≤ 3,5 нс | |||||
| Скорость захвата осциллограмм | 80000 осц/сек | |||||||||
| Чувствительность | 1 мВ/дел - 10 В/дел | |||||||||
| Коэффициент развертки | 2 нс/дел - 1000 с/дел | |||||||||
| Встроенная память | 8 ГБ | |||||||||
| Режимы триггера |
Edge, Pluse Width, Video, Time Out, Slope, Runt, N-th Edge |
|||||||||
| Интерфейсы передачи данных | USB Host, USB Device, DC interface, Probe calibration Port, LAN, HDMI, Wi-Fi | |||||||||
| Декодирование протоколов | CAN, LIN, SPI, I2C, UART (опция - 1500 рублей) | CAN, LIN, SPI, I2C, UART | CAN, LIN, SPI, I2C, UART (опция - 1500 рублей) | CAN, LIN, SPI, I2C, UART | ||||||
| Питание | адаптер 100 - 240 В | адаптер 100 - 240 В, литиевый аккумулятор 8000 мА/ч, 7,4 В | адаптер 100 - 240 В | адаптер 100 - 240 В, литиевый аккумулятор 8000 мА/ч, 7,4 В | адаптер 100 - 240 В | адаптер 100 - 240 В, литиевый аккумулятор 8000 мА/ч, 7,4 В | адаптер 100 - 240 В | адаптер 100 - 240 В, литиевый аккумулятор 8000 мА/ч, 7,4 В | адаптер 100 - 240 В | адаптер 100 - 240 В, литиевый аккумулятор 8000 мА/ч, 7,4 В |
| Дисплей |
диагональ 8 цветной ЖК 800 × 600 пикселей |
|||||||||
Документация и ПО Micsig TO1074
Название
Язык
Версия
Размер и тип
Инструкция по эксплуатации цифрового планшетного осциллографа Micsig TO1074 Plus
Язык:
Английский
Размер и тип:
5 МБ,
PDF
Руководство пользователя по использованию FTP для передачи файлов между PC и Micsig TO1074 Plus
Язык:
Английский
Размер и тип:
250 КБ,
PDF
Руководство пользователя по подключению осциллографа Micsig TO1074 Plus к компьютеру через беспроводную локальную сеть
Язык:
Английский
Размер и тип:
250 КБ,
PDF
Спецификация планшетного осциллографа Micsig TO1074 Plus
Язык:
Английский
Размер и тип:
1 МБ,
PDF
Программное обеспечение для планшетного осциллографа Micsig TO1074 Plus
Язык:
Английский
Размер и тип:
15 МБ,
RAR
RAR
Программа-конвертер файла формата BIN в CSV для планшетного осциллографа Micsig TO1074 Plus
Язык:
Английский
Размер и тип:
2 МБ,
ZIP
ZIP
Приложение Android для планшетного осциллографа Micsig TO1074 Plus с Wi-Fi модулем
Язык:
Английский
Размер и тип:
1,2 МБ,
RAR
RAR
Сертификаты CE, RoHS планшетного осциллографа Micsig TO1074 Plus
Язык:
Английский
Размер и тип:
20 МБ,
RAR
RAR
Показать больше
Показать меньше
Отзывы Micsig TO1074
Успешная отправка
Отзыв отправлен!
В ближайшее время ваш отзыв появится на сайте после проверки.
Закрыть
Получить коммерческое предложение
Сотрудничаем с коммерческими организациями и государственными бюджетными учреждениями.
Работаем по прямому договору и участвуем во всех видах конкурентных процедур в рамках 44-ФЗ и
223-ФЗ. Оказываем помощь в составлении технического задания на оборудование.
Заполните форму и получите всю нужную информацию о выбранном оборудовании в виде коммерческого предложения:
- актуальные цены и сроки поставки;
- информация о скидке;
- наличие на наших складах.
Удалить отзыв?
Удалить
Отменить
Редактировать
Редактировать
Отменить
С этим товаром покупают
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
1074
Модель (серия):
ISDS220B
Производитель:
Instrustar
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
60
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
200
Добавить в избранное
Артикул (код товара):
16350
Модель (серия):
DSO-138 PRO
Производитель:
FNIRSI
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
<1
Вид:
Карманный
Кол-во аналоговых каналов:
1
Кол-во цифровых каналов:
нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
13324
Модель (серия):
DSO2512G
Производитель:
sigPeak (ZEEWEII)
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
120
Вид:
Карманный
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Добавить в избранное
Артикул (код товара):
783
Модель (серия):
DSO138
Производитель:
FNIRSI
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
<1
Вид:
Ручной
Кол-во аналоговых каналов:
1
Кол-во цифровых каналов:
нет
Ранее просмотренные Вами
Добавить в избранное
Артикул (код товара):
42619
Модель (серия):
DC5508H
Производитель:
DCUU
Страна производства:
Китай
Гарантия, мес.:
12
Мин. измеряемая температура, °C:
-100
Макс. измеряемая температура, °C:
1200°С
Добавить в избранное
Артикул (код товара):
42628
Модель (серия):
DC700H
Производитель:
DCUU
Страна производства:
Китай
Гарантия, мес.:
12
Мин. измеряемая температура, °C:
-100
Макс. измеряемая температура, °C:
1200°С
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
38776
Модель (серия):
BCL2024P
Производитель:
A-BF
Страна производства:
Китай
Гарантия, мес.:
12
Мин. измеряемая температура, °C:
-50
Макс. измеряемая температура, °C:
1300°С
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
38825
Модель (серия):
AB4516
Производитель:
Anbai
Страна производства:
Китай
Гарантия, мес.:
12
Мин. измеряемая температура, °C:
-200
Макс. измеряемая температура, °C:
1300°С
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
38775
Модель (серия):
BCL2024S
Производитель:
A-BF
Страна производства:
Китай
Гарантия, мес.:
12
Мин. измеряемая температура, °C:
-50
Макс. измеряемая температура, °C:
1300°С
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
40505
Модель (серия):
DC5516U
Производитель:
DCUU
Страна производства:
Китай
Гарантия, мес.:
12
Мин. измеряемая температура, °C:
-100
Макс. измеряемая температура, °C:
1200°С
Сделано в России
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Артикул (код товара):
35194
Модель (серия):
Сталкер 80-12
Производитель:
Радио Сервис
Страна производства:
Россия
Гарантия, мес.:
12
Трассировка и идентификация кабеля:
Да
Макс. дистанция обнаружения кабеля, м:
10000
Звуковая индикация:
Да
Генератор сигналов:
Да
Сделано в России
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Артикул (код товара):
27613
Модель (серия):
15010
Производитель:
МЕГЕОН
Страна производства:
Россия
Гарантия, мес.:
12
Полоса пропускания, МГц:
10
Кол-во аналоговых каналов:
1
Входное сопротивление:
1 МОм
с делителем 1:10: 10 МОм
с делителем 1:10: 10 МОм
Входная ёмкость:
25 пФ
с делителем 1:10: 20 пФ
с делителем 1:10: 20 пФ
Горизонтальная развёртка:
0,1 мкс/дел - 0,1 с/дел (ступенчато соответственно ряду чисел 1, 2, 5)
Добавить в избранное
Артикул (код товара):
9553
Модель (серия):
LF988
Производитель:
KELLYSHUN
Страна производства:
Китай
Гарантия, мес.:
Вид:
Твердый (тугоплавкий)
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
25053
Модель (серия):
SQ-SW2
Производитель:
Sequre
Страна производства:
Китай
Гарантия, мес.:
12
Кол-во каналов:
1
Тип управления:
цифровой
Антистатическое исполнение (ESD):
нет
Автоподача припоя:
нет
Термопинцет:
нет
Добавить в избранное
Артикул (код товара):
21443
Модель (серия):
S2
Производитель:
UF-TOOLS
Страна производства:
Китай
Гарантия, мес.:
12
Рабочее напряжение:
3.6 В
Наличие удара:
нет
По типу питания:
Аккумуляторный
Кейс/чехол в комплекте:
да
Тип патрона:
Шестигранный
Добавить в избранное
Артикул (код товара):
26244
Модель (серия):
T12-G
Производитель:
QUICKO
Страна производства:
Китай
Гарантия, мес.:
12
Кол-во каналов:
1
Конструктивное исполнение:
готовое собранное устройство
Метод нагрева:
традиционная станция с нагревом жала с помощью накальной спирали или керамического нагревателя
Общая мощность, Вт:
75
Макс. температура нагрева, °C:
450
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России

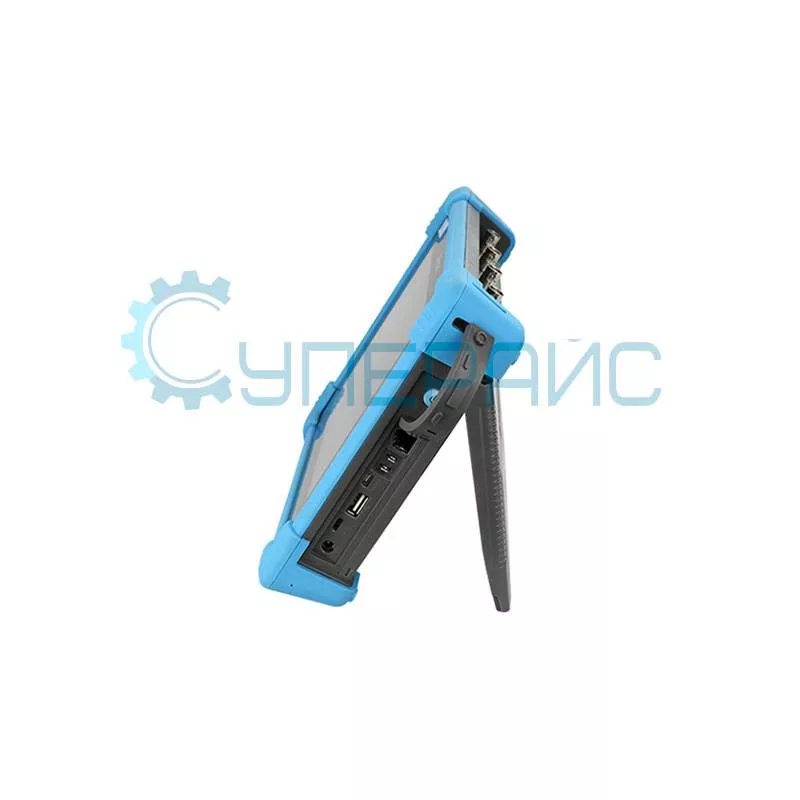

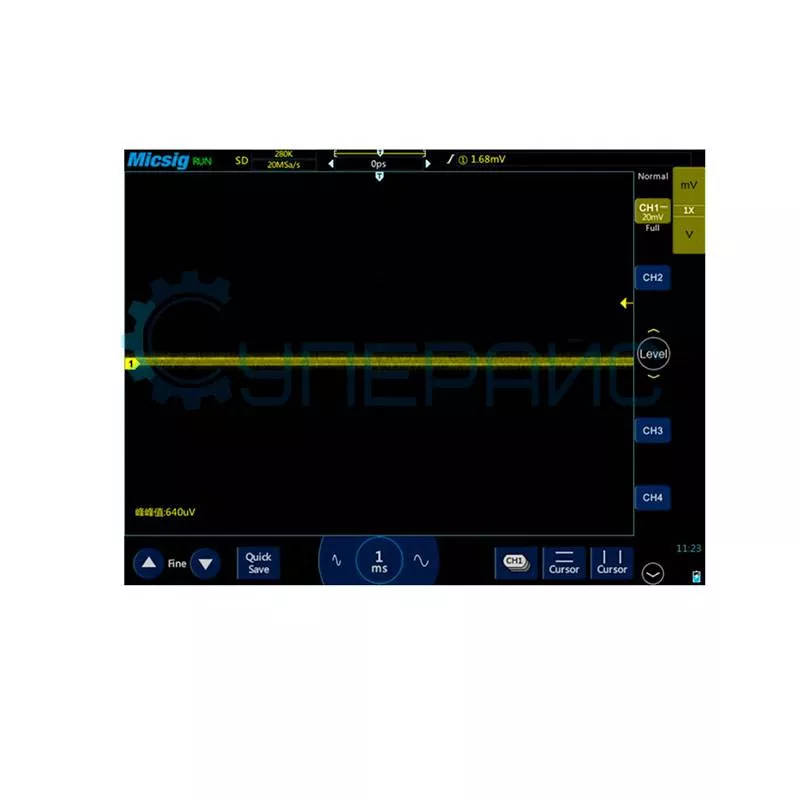

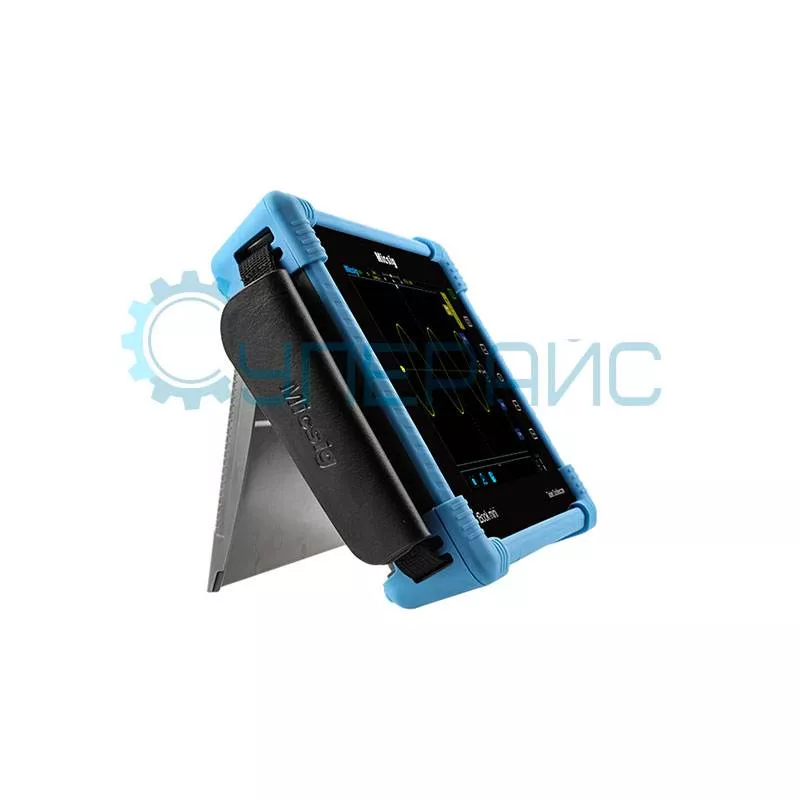

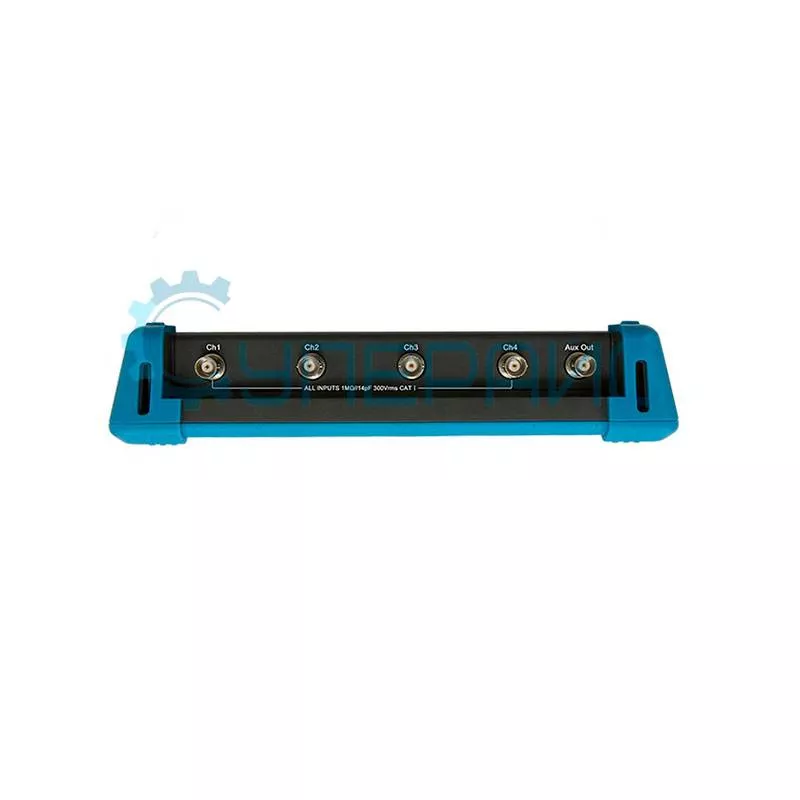

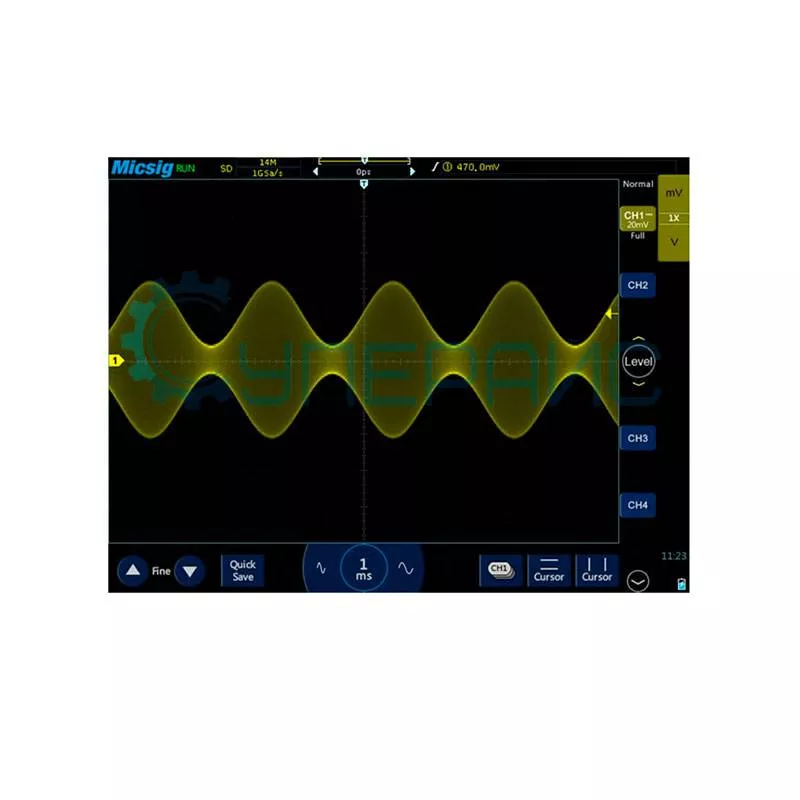

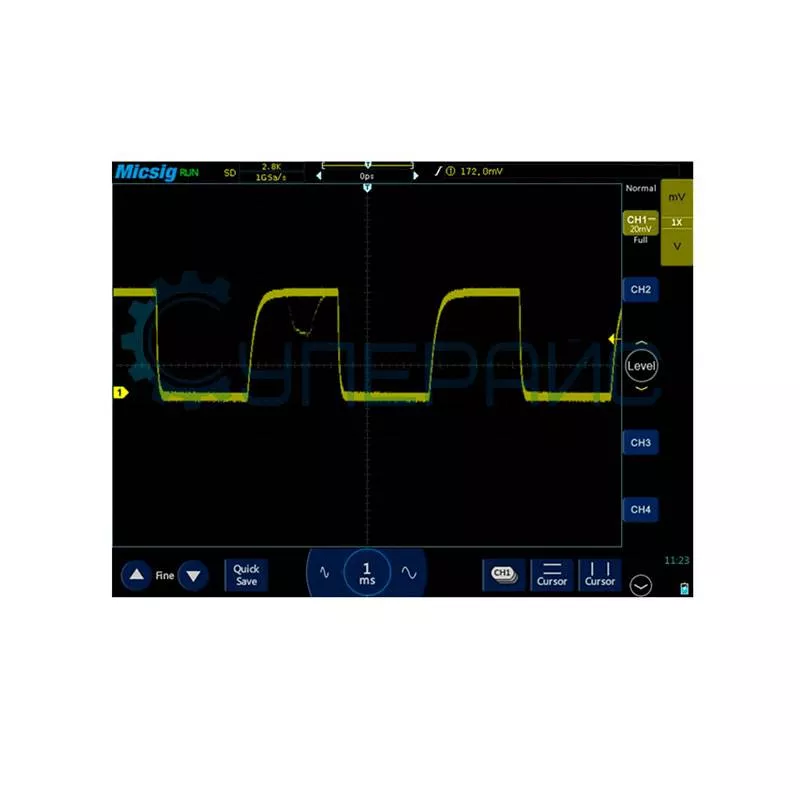

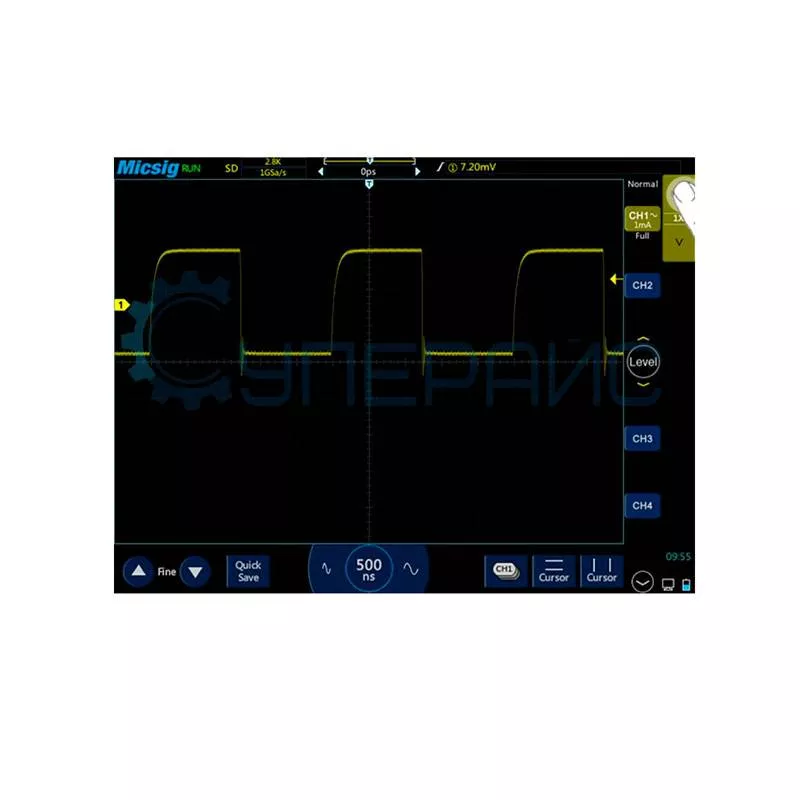

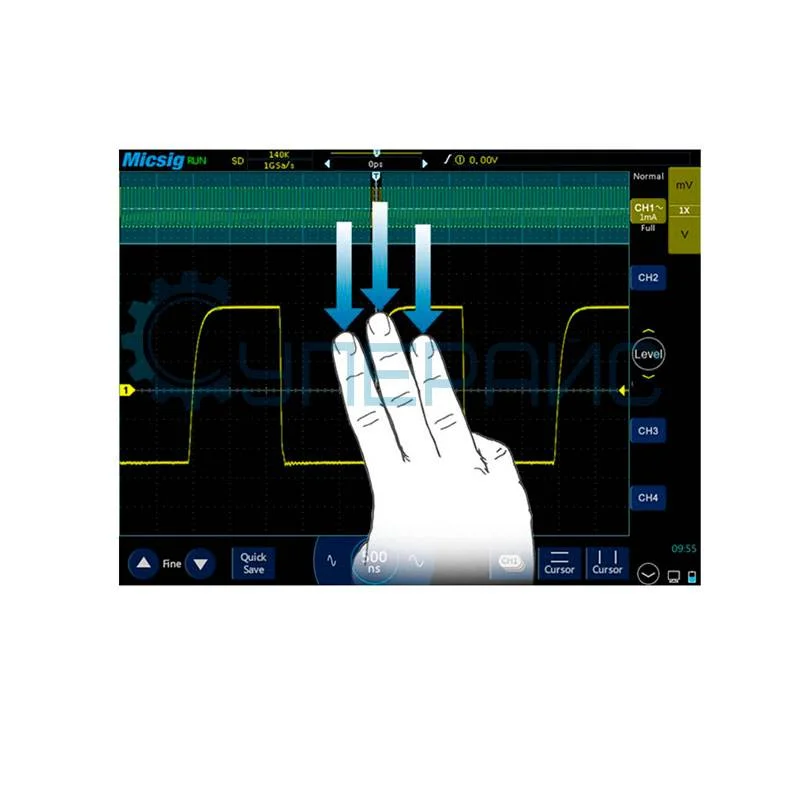

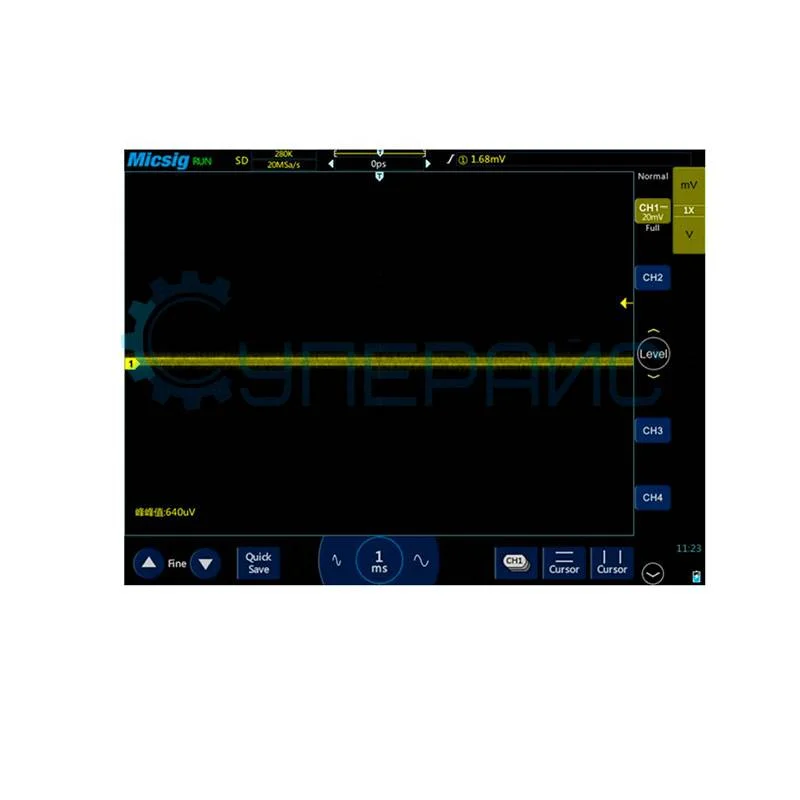

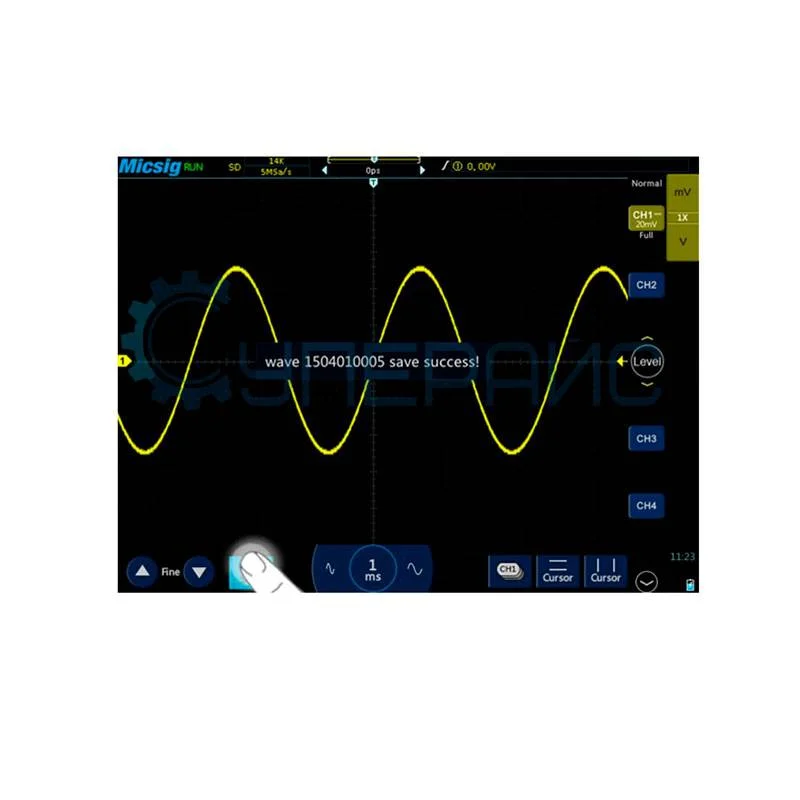

Артикул (код товара):
4564
Модель (серия):
TO1074
Производитель:
Micsig
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
70
Вид:
Планшетный
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
38895
Модель (серия):
ADS922A
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
250
Кол-во аналоговых каналов:
2
Частота дискретизации на канал, МВыб/с:
2000
Время нарастания, нс:
≤1,4
Добавить в избранное
Артикул (код товара):
505
Модель (серия):
AS10D41
Производитель:
HuangDaXia
Страна производства:
Китай
Гарантия, мес.:
6
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
24159
Модель (серия):
S99 K
Производитель:
SEQURE
Страна производства:
Китай
Гарантия, мес.:
12
Мощность, Вт:
150
Тип:
электрический
Регулировка температуры:
Да
Возм. смены жала:
да
Макс. температура нагрева, °C:
500
Добавить в избранное
Артикул (код товара):
13437
Модель (серия):
T100
Производитель:
Guangzhou Xingyi Electronic Technology
Страна производства:
Китай
Гарантия, мес.:
12
Кол-во каналов:
1
Конструктивное исполнение:
готовое собранное устройство
Общая мощность, Вт:
72
Макс. температура нагрева, °C:
500
Тип управления:
цифровой
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
38079
Модель (серия):
CD-2BHQF
Производитель:
JBC
Страна производства:
Китай
Гарантия, мес.:
12
Кол-во каналов:
1
Конструктивное исполнение:
готовое собранное устройство
Метод нагрева:
индукционная (высокочастотная) станция с нагревом жала с помощью нагрева вихревыми токами
Общая мощность, Вт:
150
Макс. температура нагрева, °C:
450
Благодарственные письма
