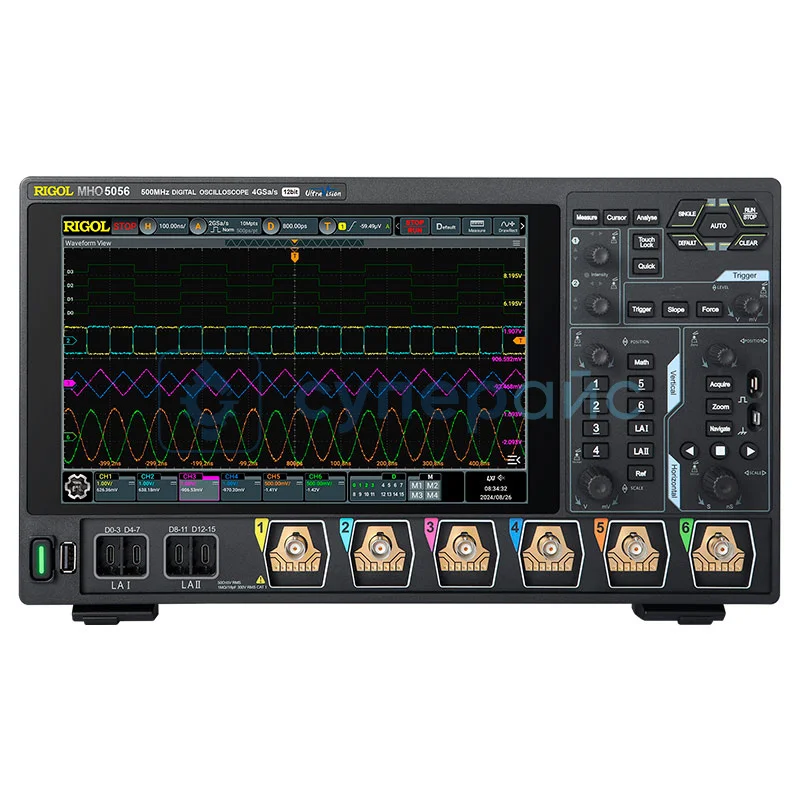

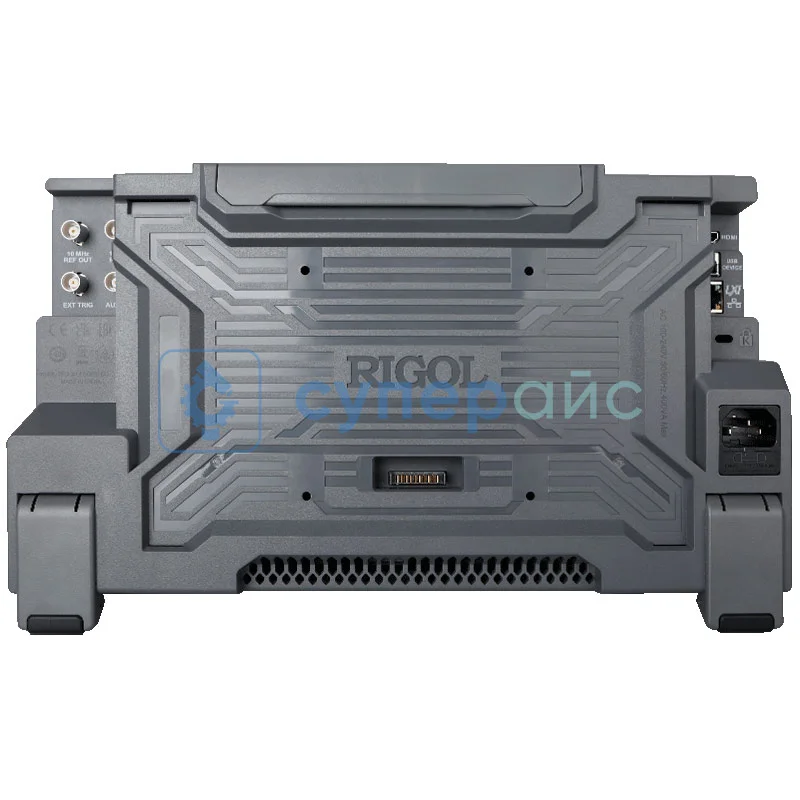

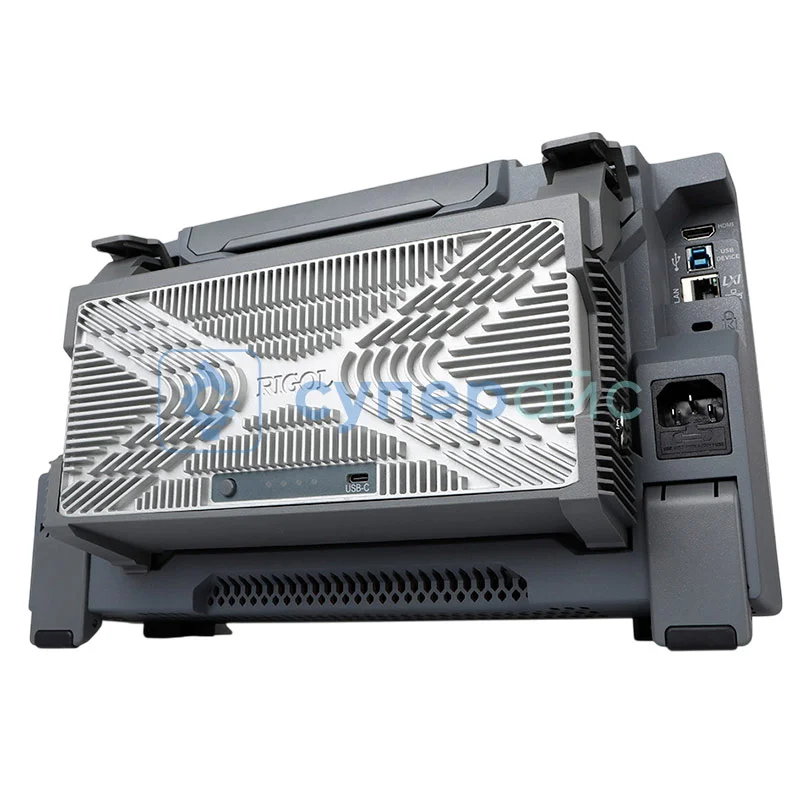

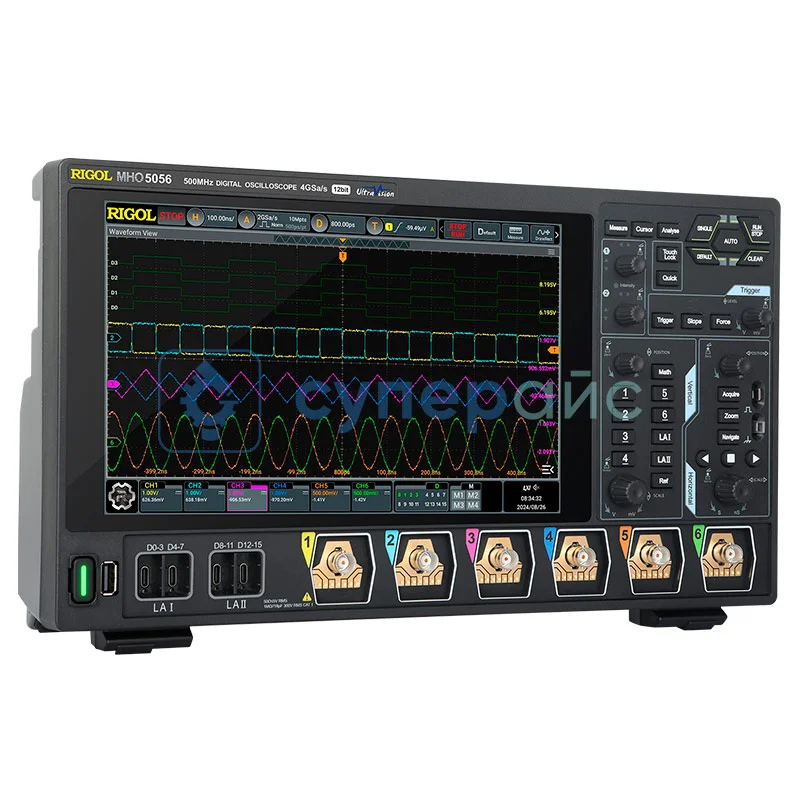

Настольный осциллограф Rigol MHO5056
1 450 039 ₽
1 450 039 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
Под заказ:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 1 шт.
Артикул (код товара)
Модель (серия)
MHO5056
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Rigol MHO5056
Общие данные
Основные характеристики
Глубина памяти на канал
Кол-во аналоговых каналов
Кол-во цифровых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Максимальное входное напряжение
1 МОм: CAT I 300 В rms, 400 В ПИК (DC+AC rms) 50 Ом: 5 В rms
Входные параметры
Развязка входа
DC, AC,GND (земля)
Входное сопротивление
1 MОм ±1 %, 50 MОм ±1 %
Входная ёмкость
19 пФ ± 3 пФ
Максимальное входное напряжение
1 МОм: CAT I 300 В rms, 400 В ПИК (DC+AC rms) 50 Ом: 5 В rms
Коэффициенты пробников
0,001X, 0.002X, 0,005X, 0,01X, 0,02X, 0,05X, 0,1X, 0,2X, 0,5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, 1000X, 2000X, 5000X, 10000X, 15000X, 20000X, 50000X
Канальная изоляция
≥100:1 (от постоянного тока до 500 МГц), ≥30:1 (> 500 МГц)
Количество триггерных входов
16
Вертикальная система
Время нарастания, нс
Разреш. по вертикали (разрядность АЦП)
Вертикальная чувствительность
1 МОм: от 100 мкВ/дел до 10 В/дел, 50 Ом: от 100 мкВ/дел до 1 В/дел
Ограничение полосы
20 МГц, 250 МГц, полная полоса, для каждого канала в отдельности
Точность усиления постоянного тока
1% (< 5 мВ), 2% (≥ 5 мВ)
Точность вертикального смещения
≤200 мВ/дел (±0,1 дел.±2 мВ±1,5% смещение), >200 мВ/дел (±0,1 дел.±2 мВ±1,0% смещение)
Система синхронизации
Базовые типы триггера
по фронту, по импульсу, по наклону
Расширенные типы триггера
по видео, по шаблону, по длительности, по тайм-ауту, по превышению амплитуды, по задержке, по N-му фронту
Протокольный триггер
по I2C, по SPI, по RS232/UART, по CAN
Источник триггера
Аналоговые каналы (1 – 6), внешний вход, питающая сеть переменного тока
Диапазон удержания триггера
От 8 нс до 10 с
Горизонтальная система
Горизонтальная развёртка
От 500 пс/дел до 500 с/дел точная настройка
Точность временной базы
±1,5 ppm ± 1 ppm/год
Режимы развёртки
YT, XY, SCAN, ROLL
Система измерения
Автоматические измерения
Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid,Vlower, Vavg, VRMS, Per. VRMS, превышение, предварительная загрузка, область, периодическая область и среднеквадратичное значение переменного тока период, частота, время нарастания, время спада, +ширина, -ширина, режим работы, -режим работы, количество положительных импульсов, количество отрицательных импульсов, количество нарастающих фронтов, количество падающих фронтов, Tvmax, Tvmin,+скорость нарастания и -скорость нарастания задержка (А↑-В↑), задержка (А↑-В↓), задержка (А↓-В↑), задержка(А↓-В↓), фаза (A↑-B↑), фаза(A↑-B↓), фаза (A↓-B↑), и фаза(A↓-B↓)
Курсорные измерения
2 пары курсоров по осям X и Y отклонение напряжения между курсорами (ΔY) отклонение по времени между курсорами (ΔX) обратная величина ΔX (Гц) (1/ΔX) фиксация оси Y для отслеживания значений напряжения и времени точки формы сигнала по оси X фиксация оси X для отслеживания значений напряжения и времени точки формы сигнала по оси Y позволяет отображать курсор во время автоматического измерения измеряет параметры напряжения соответствующих сигналов канала в режиме временной базы XY
Математические операции
A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Lg,Ln, Exp, Sqrt, Abs, AX+B, LowPass, HighPass, BandPass,BandStop
Частотомер
3 - 6 бит, пользовательская
Встроенные функции и опции
Возм. сохранения осциллограмм
Встроенные опции
Мультиметр
Анализатор спектра сигнала с помощью БПФ
Частотомер
Анализатор протоколов
Анализатор спектра сигнала с помощью БПФ
Частотомер
Анализатор протоколов
Декодирование сигналов шин
RS232
UART
I²C
SPI
Parallel
UART
I²C
SPI
Parallel
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB
LAN
HDMI
BNC
LAN
HDMI
BNC
Применение
Проектирование, отладка и ремонт электронных устройств
Разреш. дисплея, пиксель
Рабочая температура
0 - 55°C
Комплектация
Комплектация
сетевой шнур питания – 1 шт
кабель USB – 1 шт
пассивный пробник RP3500A (500 МГц, 10Х) – 6 шт
кабель USB – 1 шт
пассивный пробник RP3500A (500 МГц, 10Х) – 6 шт
Габариты и вес
Габариты прибора
335 х 235 х 154 мм
Вес брутто, кг
5,3
