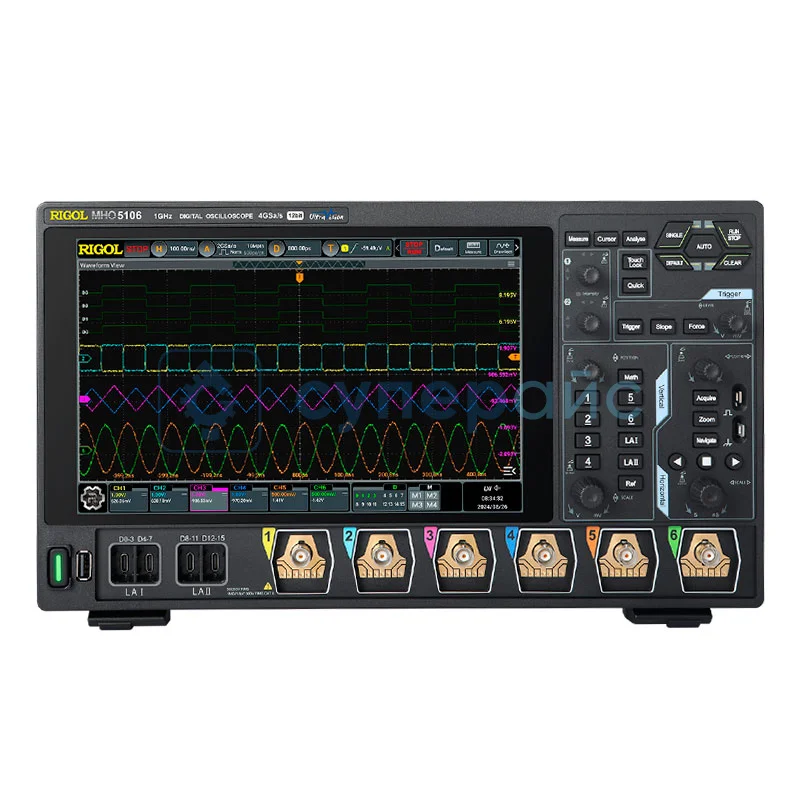

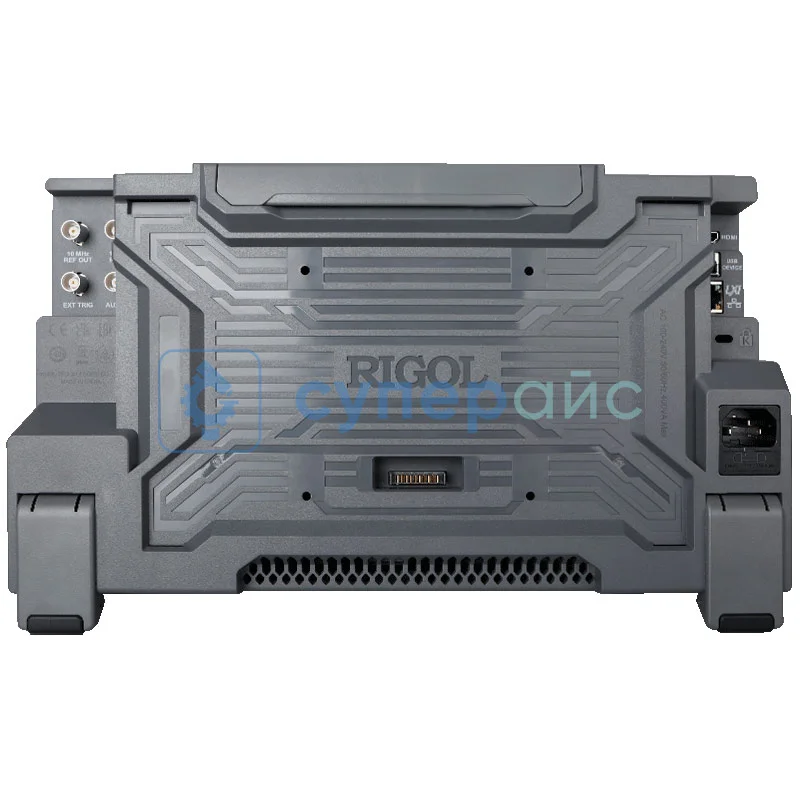

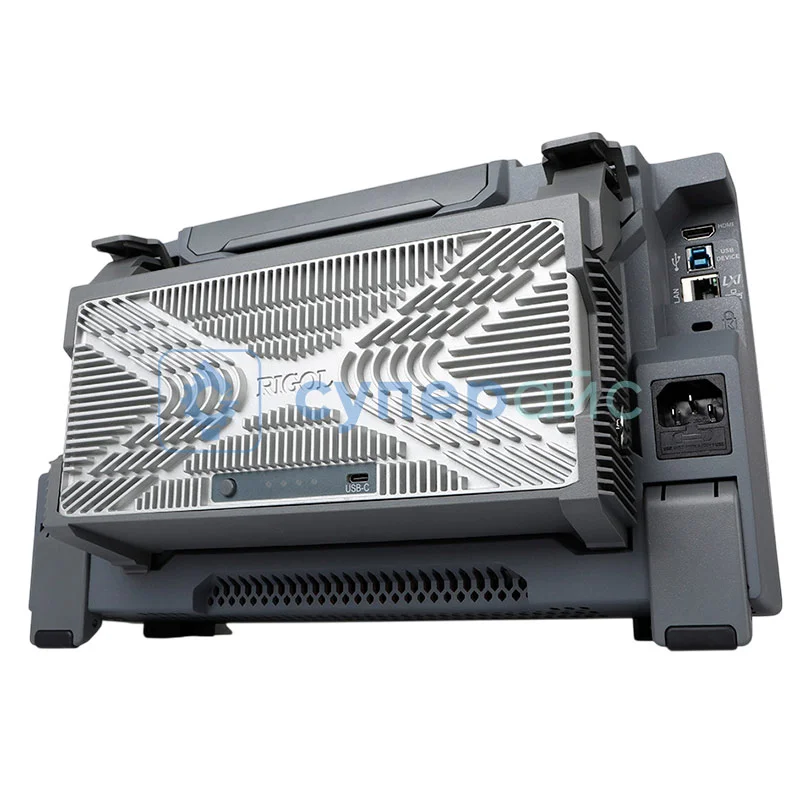

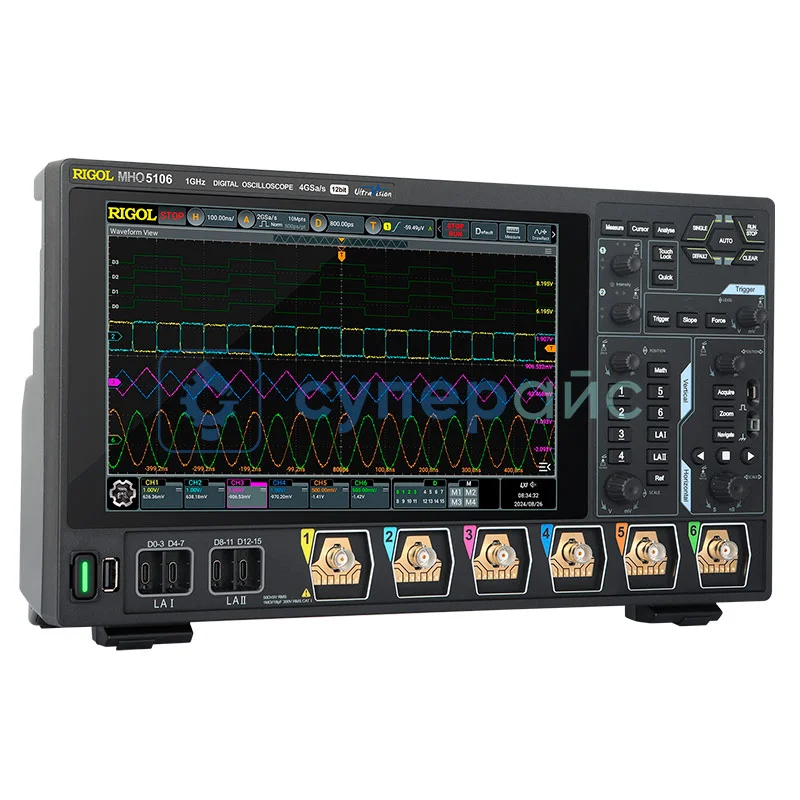

Универсальный осциллограф Rigol MHO5106
Новинка
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
1 958 790 ₽
1 958 790 ₽
включая НДС: 22%
Продавец:
Под заказ:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 1 шт.
Артикул (код товара)
82881
Модель (серия)
MHO5106
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Rigol MHO5106
Общие данные
Артикул (код товара)
82881
Производитель (бренд)
Модель (серия)
MHO5106
Страна производства
Китай
Гарантия, мес.
12
Основные характеристики
Глубина памяти на канал
Кол-во аналоговых каналов
Кол-во цифровых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Максимальное входное напряжение
1 МОм: CAT I 300 В rms, 400 В ПИК (DC+AC rms), 50 Ом: 5 В rms
Время нарастания, нс
Входные параметры
Развязка входа
DC, AC,GND (земля)
Входное сопротивление
1 MОм ±1 %, 50 MОм ±1 %
Входная ёмкость
19 пФ ± 3 пФ
Коэффициенты пробников
0,001X, 0.002X, 0,005X, 0,01X, 0,02X, 0,05X, 0,1X, 0,2X, 0,5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, 1000X, 2000X, 5000X, 10000X, 15000X, 20000X, 50000X
Канальная изоляция
≥100:1 (от постоянного тока до 500 МГц), ≥30:1 (> 500 МГц)
Количество триггерных входов
6
Вертикальная система
Разреш. по вертикали (разрядность АЦП)
Вертикальная чувствительность
1 МОм: от 100 мкВ/дел до 10 В/дел, 50 Ом: от 100 мкВ/дел до 1 В/дел
Ограничение полосы
20 МГц, 250 МГц, полная полоса, для каждого канала в отдельности
Точность усиления постоянного тока
1% (< 5 мВ), 2% (≥ 5 мВ)
Точность вертикального смещения
≤200 мВ/дел (±0,1 дел.±2 мВ±1,5% смещение), >200 мВ/дел (±0,1 дел.±2 мВ±1,0% смещение)
Система синхронизации
Базовые типы триггера
по фронту, по импульсу, по наклону
Расширенные типы триггера
по видео, по шаблону, по длительности, по тайм-ауту, по превышению амплитуды, по задержке, по N-му фронту
Протокольный триггер
по I2C, по SPI, по RS232/UART, по CAN
Источник триггера
Аналоговые каналы (1 – 6), внешний вход, питающая сеть переменного тока
Диапазон удержания триггера
От 8 нс до 10 с
Горизонтальная система
Горизонтальная развёртка
От 500 пс/дел до 500 с/дел точная настройка
Точность временной базы
±1,5 ppm ± 1 ppm/год
Режимы развёртки
YT, XY, SCAN, ROLL
Система измерения
Автоматические измерения
Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid,Vlower, Vavg, VRMS, Per. VRMS, превышение, предварительная загрузка, область, периодическая область и среднеквадратичное значение переменного тока период, частота, время нарастания, время спада, +ширина, -ширина, режим работы, -режим работы, количество положительных импульсов, количество отрицательных импульсов, количество нарастающих фронтов, количество падающих фронтов, Tvmax, Tvmin,+скорость нарастания и -скорость нарастания задержка (А↑-В↑), задержка (А↑-В↓), задержка (А↓-В↑), задержка(А↓-В↓), фаза (A↑-B↑), фаза(A↑-B↓), фаза (A↓-B↑), и фаза(A↓-B↓)
Курсорные измерения
2 пары курсоров по осям X и Y отклонение напряжения между курсорами (ΔY) отклонение по времени между курсорами (ΔX) обратная величина ΔX (Гц) (1/ΔX) фиксация оси Y для отслеживания значений напряжения и времени точки формы сигнала по оси X фиксация оси X для отслеживания значений напряжения и времени точки формы сигнала по оси Y позволяет отображать курсор во время автоматического измерения измеряет параметры напряжения соответствующих сигналов канала в режиме временной базы XY
Математические операции
A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Lg,Ln, Exp, Sqrt, Abs, AX+B, LowPass, HighPass, BandPass,BandStop
Частотомер
3 - 6 бит, пользовательская
Встроенные функции и опции
Возм. сохранения осциллограмм
Встроенные опции
Мультиметр
Анализатор спектра сигнала с помощью БПФ
Частотомер
Анализатор протоколов
Анализатор спектра сигнала с помощью БПФ
Частотомер
Анализатор протоколов
Декодирование сигналов шин
RS232
UART
I²C
SPI
Parallel
UART
I²C
SPI
Parallel
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB
LAN
HDMI
BNC
LAN
HDMI
BNC
Применение
Проектирование, отладка и ремонт электронных устройств
Разреш. дисплея, пиксель
Рабочая температура
0 - 55°C
Габариты и вес
Габариты прибора
335 х 235 х 154 мм
Вес брутто, кг
5,3
Комплектация
Комплектация
сетевой шнур питания – 1 шт
кабель USB – 1 шт
пассивный пробник RP3500A (500 МГц, 10Х) – 6 шт
кабель USB – 1 шт
пассивный пробник RP3500A (500 МГц, 10Х) – 6 шт
Описание Rigol MHO5106
Документация и ПО Rigol MHO5106
Название
Язык
Версия
Размер и тип
Руководство по работе с осциллографами RIGOL серии MHO/DHO5000
Язык:
Русский
Размер и тип:
12,84 МБ,
pdf
