Портативный цифровой осциллограф Hantek TO1112
Код товара: 18776
Гарантия 12 месяцев
Официальный дистрибьютор Hantek в России
О товаре Поддержка протокола быстрой зарядки
Количество каналов: 2
Полоса пропускания: 110 МГц
Частота дискретизации: 250 МВыб/с
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Поддержка протокола быстрой зарядки
Количество каналов: 2
Полоса пропускания: 110 МГц
Частота дискретизации: 250 МВыб/с
Технические характеристики Hantek TO1112
| Серия | TO1112 |
| Полоса пропускания | 110 МГц |
| Количество каналов | 2 |
| Максимальная частота дискретизации в реальном времени | 250 МВыб / с |
| Входные параметры | |
| Развязка входа | DC, AC, GND |
| Входной импеданс | 1 МОм ± 2 %, 18 пФ ± 3 пФ |
| Установка коэффициента затухания датчика | 1 Х, 10 Х |
| Максимальное входное напряжение | ± 300 Vrms (10X) |
| Горизонтальная система | |
| Погрешность временной базы | ± 100 ppm |
| Интерполяция формы волны | sin (х) / х |
| Глубина памяти | 8 Мб |
| Коэффициент развёртки | 2 нс / дел - 100 с / дел, 1, 2, 5 шаг |
| Точность измерения временного интервала |
одиночный: ± (1 интервал выборки + 100ppm x чтение + 0,6 нс) больше 16 средних значений: ± (1 интервал выборки + 100ppm x чтение + 0,4 нс) интервал выборки = секунды / сетка ÷ 200 |
| Вертикальная система | |
| Вертикальное разрешение | 8 бит |
| Вертикальная развёртка | 10 мВ / дел - 10 В / дел на входе BNC |
| Режимы захвата | реального времени, детектор пика, усреднение |
| Диапазон вертикального смещения |
± 1 В макс. (100 мВ/дел) ± 10 В макс. (1 В/дел) ± 50 В макс. (10 В/дел) |
| Динамический диапазон | ± 5 дел (8 бит) |
| Ограниченная полоса пропускания | 20 МГц |
| Изоляция между каналами | 40 дБ, постоянный ток до максимальной номинальной полосы пропускания каждой модели |
| Система сбора сигналов | |
| Режимы выборки | прямая выборка, пиковая выборка, средняя выборка, огибающая выборка, максимальная длительность при максимальной частоте дискретизации |
| Режимы сбора | нормальный и пиковый: одновременный сбор всех каналов |
| усредненный: все каналы выполняют n измерений одновременно, и N может принимать значения 2, 4, 8, 16, 32, 64, 128, 256. | |
| Система синхронизации | |
| Режимы триггера | автоматический, нормальный, одиночный |
| Время задержки | 8 нс - 10 с |
| Диапазон уровня запуска триггера | CH1, CH2: ± 4 деления от центра экрана |
| Чувствительность триггера |
± 0,87 дел (2 мВ / дел) ± 0,78 дел (5 мВ / дел) ± 0,69 дел (10 мВ / дел) ± 0,52 дел (20 мВ / дел) ± 0,47 дел (50 мВ / дел) ± 0,26 дел (100 мВ / дел) ± 0,26 дел (200 мВ / дел) ± 0,47 дел (500 мВ / дел) ± 0,26 дел (1 В / дел) ± 0,26 дел (2 В / дел) ± 0,26 дел (5 В / дел) ± 0,26 дел (10 В / дел) |
| Запуск по фронту | |
| Режим запуска | запуск по нарастающему фронту, по ниспадающему фронту, по нарастающему и ниспадающему фронту |
| Источник запуска | CH1, CH2 |
| Запуск по длительности импульса | |
| Режим запуска | положительная полярность импульса >, <, !=, = |
| отрицательная полярность импульса >, <, !=, = | |
| Источник запуска | CH1, CH2 |
| Диапазон удержания триггера | 8 нс ~ 10 с |
| Запуск по видео сигналу | |
| Стандарт сигнала | NTSC, PAL, HDTV720p, HDTV1080p, HDTV1080i |
| Источник запуска | CH1, CH2 |
| Синхронизация | по строке сканирования, номеру строки, нечетному полю, четному полю, всем полям |
| Запуск по наклону | |
|
Режим запуска |
положительный наклон >, <, !=, = |
| отрицательный наклон >, <, !=, = | |
| Источник запуска | CH1, CH2 |
| Диапазон удержания триггера | 8 нс ~ 10 с |
| Запуск по истечению времени | |
| Источник запуска | CH1, CH2 |
| Диапазон удержания триггера | 8 нс ~ 10 с |
| Система измерения | |
| Курсорные измерения |
разность напряжений между курсорами ΔY разница во времени между курсорами ΔX обратная величина ΔX в герцах (1/ΔX) |
| Автоматическое измерение | частота, бимодальное значение, среднее значение, максимальное значение, минимальное значение, период, верхнее значение, среднее значение, нижнее значение, амплитуда, среднеквадратичное значение, выброс нарастающего фронта, предварительная зарядка нарастающего фронта, среднеквадратичное значение цикла, среднее значение цикла, время нарастания, время спада, ширина положительного импульса, ширина отрицательного импульса, положительный рабочий цикл, отрицательный рабочий цикл, FRR, FFF, выброс заднего фронта, предварительная зарядка заднего фронта, ширина импульса, FRF, FFR, LRR, LRF, LFR, LFF, максимальное значение времени, минимальное значение времени, положительная разность фаз, отрицательная разность фаз, дисперсия, количество положительных импульсов, количество отрицательных импульсов, количество передних фронтов, количество падающих фронтов, количество триггеров |
| Математические операции | |
| Источник запуска | CH1, CH2 |
| Операторы | ＋、－、×、/、БПФ |
| БПФ | точка: 1024 |
| окно: прямоугольник, Хэннинг, Хемминг, Блэкман, Бартлетт, плоская вершина | |
| отображение: показать один или показать все | |
| вертикальное разрешение: дБ, VRms | |
| Общие характеристики | |
| Тип дисплея | 7 дюймов TFT ЖК - экран, разрешение 800x480 точек |
| Яркость дисплея | регулируемая |

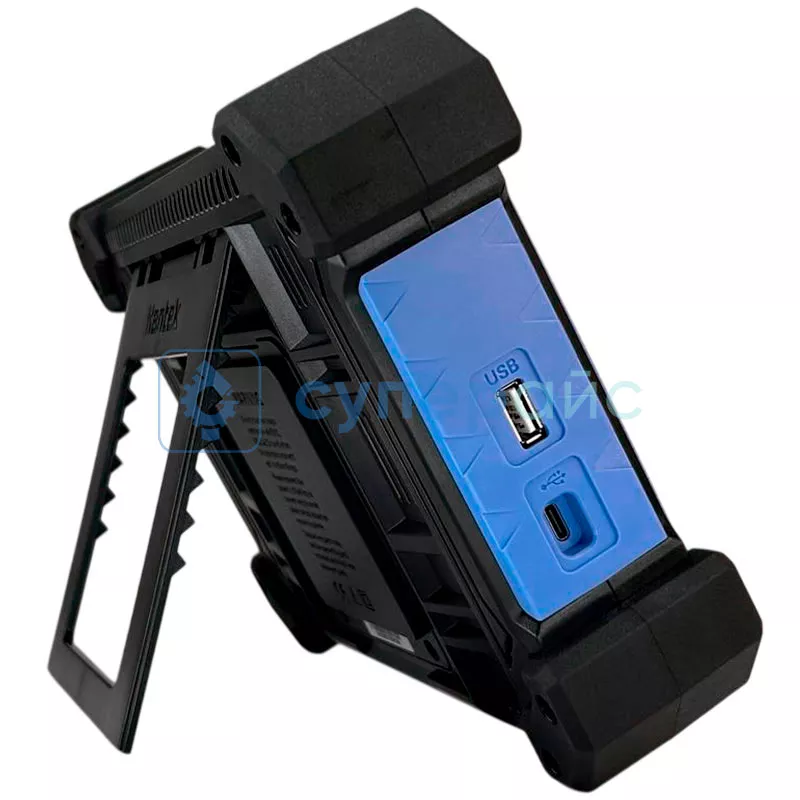

| Интерфейс | USB-хост, USB-устройство, USB Type-C |
| Функция быстрой зарядки | есть |
| Аккумулятор | литиевые 2 батареи по 3,7 В 2600 мАч |
| Питание | 100-240 В, 50-60 Гц |
| Рабочая температура | от 0 °С до 50 °С |
| Рабочая влажность | до 90% RH |
| Рабочая высота | рабочая до 3000 м |
| хранения до 10000 м | |
| Габариты | 248 х 176 х 54 мм |
| Вес нетто | 1,2 кг |
| Вес брутто | 1,77 кг |

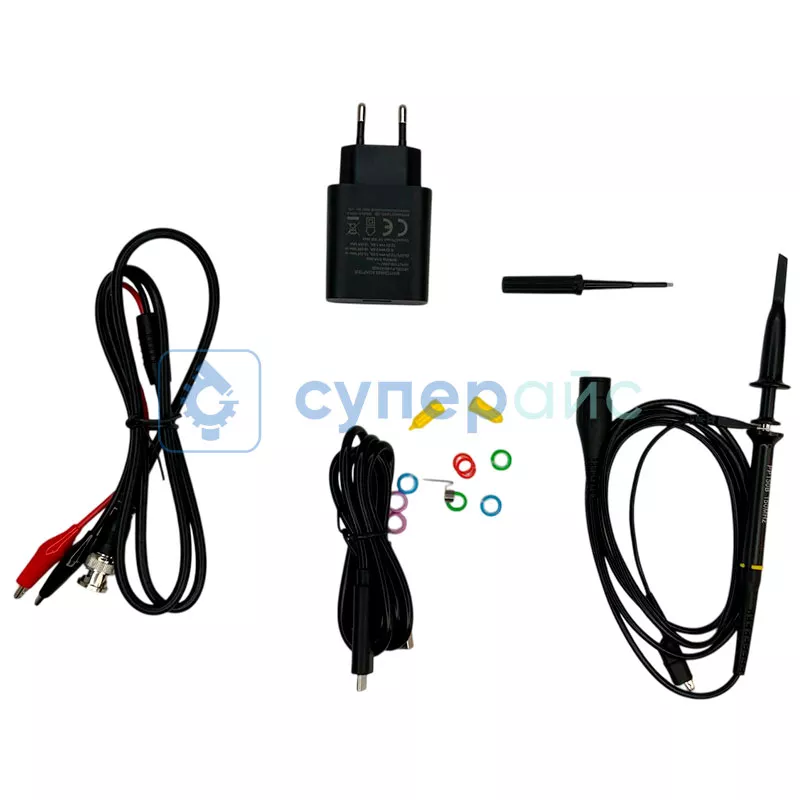

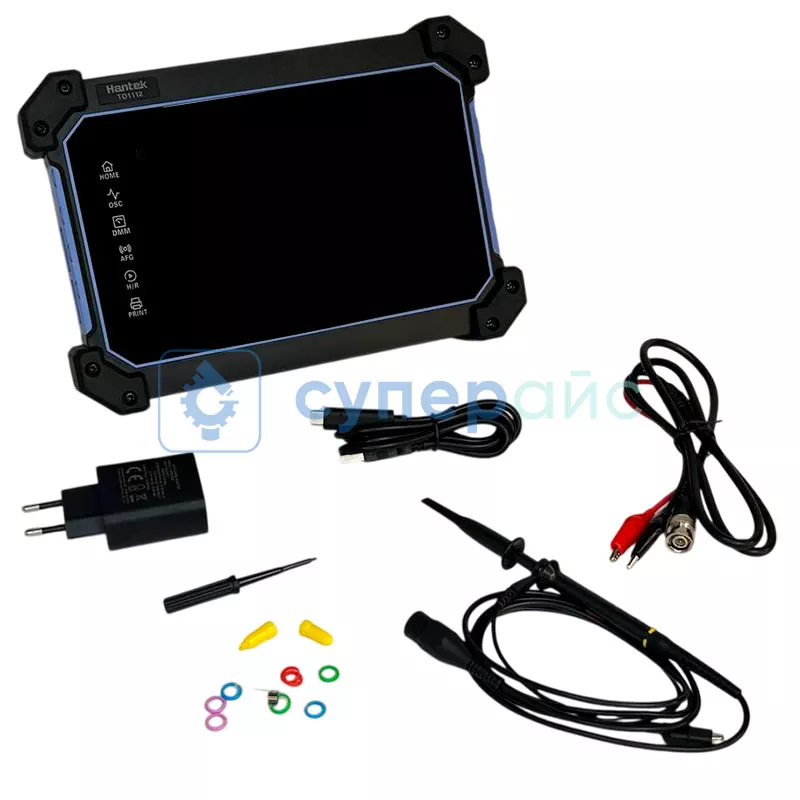

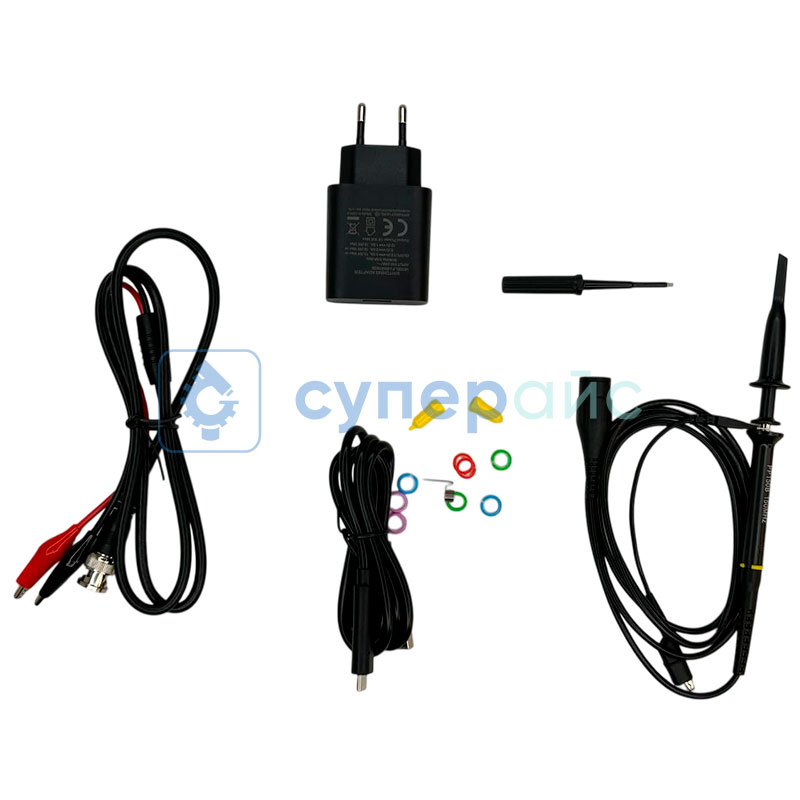

| Комплектация |
портативный осциллограф Hantek TO1112 - 1 шт щупы для осциллографа - 1 шт щупы HT324 - 1 шт блок питания - 1 шт USB Type-C кабель - 1 шт сумка - 1 шт |

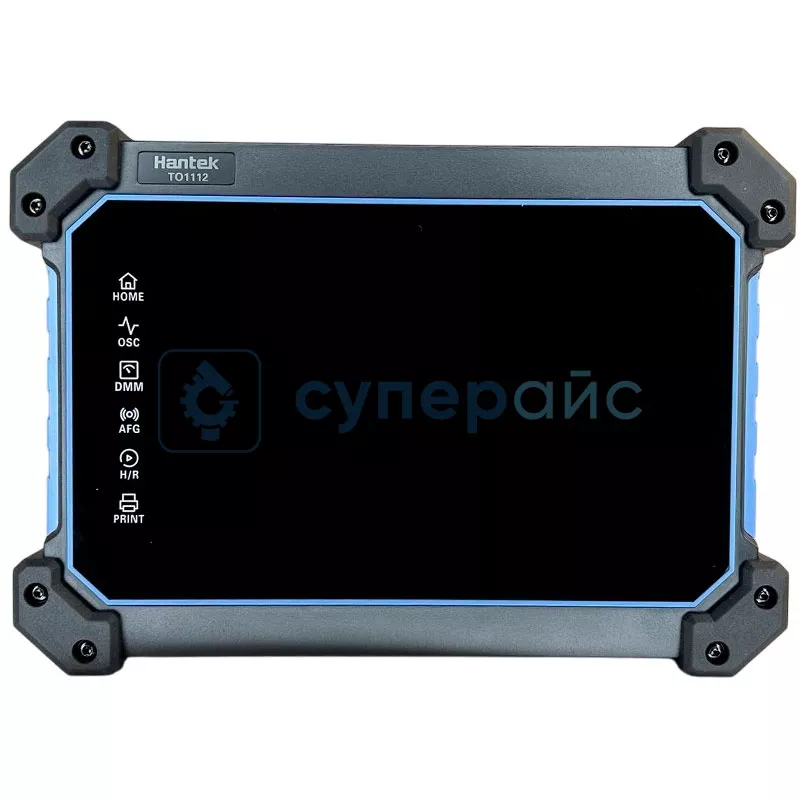

Ручной осциллограф Hantek TO1112
Представляем портативный двухканальный осциллограф Hantek TO1112 — универсальное решение для профессионалов и обыкновенных пользователей, которые работают в области электроники. Модель сочетает производительность профессионального измерительного оборудования и удобство эксплуатации. Полоса пропускания прибора составляет 110 МГц. Максимальное значение частоты дискретизации в реальном времени достигает 250 МВыб / сек.
Развязка входа представлена разъёмами трёх типов включая заземление, поддерживаются вертикальная и горизонтальная системы, система синхронизации, а также сбора сигналов в двух режимах. Доступны запуски по длительности импульса, видео-сигналу и другие виды. Можно проводить математические операции, в том числе БПФ.
Используя цифровой ручной осциллограф Hantek, оператор может быстро и точно анализировать электрические сигналы благодаря жидкокристаллическому дисплею, который используется для наглядного отображения данных и упрощает управление.
Интерфейс прибора поддерживает три вида разъёмов USB, что даёт возможность подключать длинный перечень внешних устройств при помощи кабеля. Быстрая зарядка гарантирует, что устройство будет готово к работе в короткий срок с момента подключения к сети.
Профессиональный осциллограф TO1112 подходит для ремонта, тестирования, а также разработки электронных устройств. Это надёжный и точный инструмент с эргономичным дизайном и большим набором функций.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
