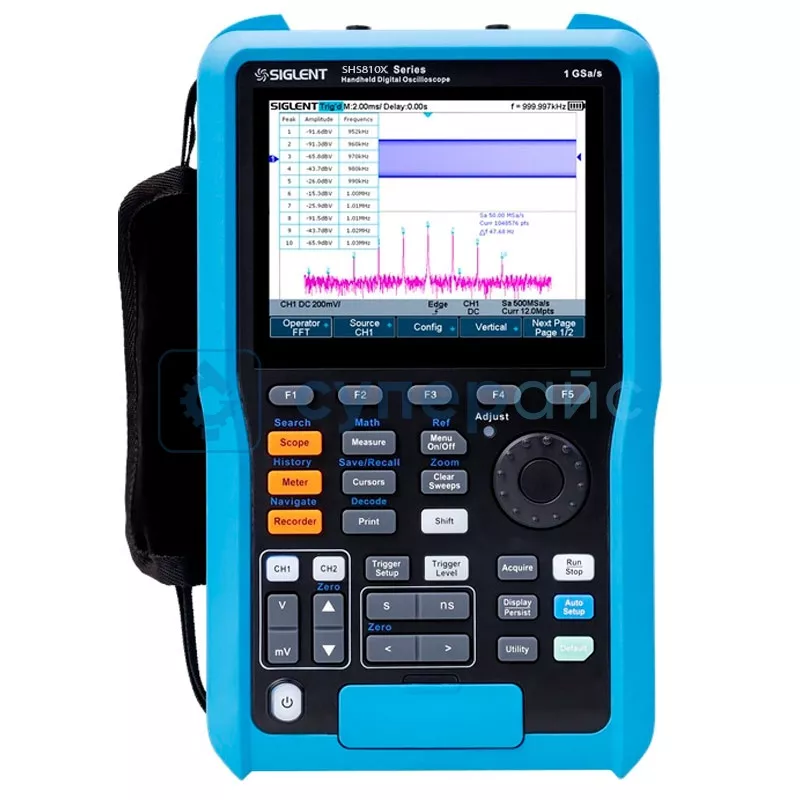

Осциллограф портативный Siglent SHS810X
106 240 ₽
106 240 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 2 шт.
Артикул (код товара)
27255
Модель (серия)
SHS810X
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Siglent SHS810X
Общие данные
Артикул (код товара)
27255
Производитель (бренд)
Модель (серия)
SHS810X
Страна производства
Китай
Гарантия, мес.
12
Основные характеристики
Вид
Глубина памяти на канал
Кол-во аналоговых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Вертикальная система
Встроенные функции и опции
Встроенные опции
Мультиметр
Анализатор спектра сигнала с помощью БПФ
Самописец
Анализатор спектра сигнала с помощью БПФ
Самописец
Декодирование сигналов шин
UART
I²C
SPI
LIN
CAN
I²C
SPI
LIN
CAN
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB
Применение
Проектирование, отладка и ремонт электронных устройств
Автомобильная диагностика
Телекоммуникации
Обучение и научные исследования
Автомобильная диагностика
Телекоммуникации
Обучение и научные исследования
Разреш. дисплея, пиксель
Описание Siglent SHS810X
Технические характеристики Siglent SHS810X
| Количество каналов | 2 |
| Полоса пропускания | 100 МГц |
| Частота дискретизации |
в одноканальном режиме: 1 ГВыб / с в двухканальном режиме: 500 МВыб / с |
| Глубина памяти |
одноканальный режим: 12 Мб двухканальный режим: 6 Мб |
| Обнаружение пика | 2 нс |
| Форма сигнала | sin(x)/x, линейная |
| Входные параметры | |
| Развязка входа | DC, AC, GND |
| Входной импеданс | 1 МОм ± 2 %, 14 пФ ± 2 пФ |
| Максимальное входное напряжение |
CAT II 300 В между сигналом BNC и защитным заземлением CAT II 30 В между сигналом BNC GND и защитным заземлением CAT II 300 В между сигналом BNC и BNC GND |
| Канал-канальная изоляция | >40 дБ |
| Затухание датчика | 0,1X, 0,2X, 0,5X, 1X, 2X, 5X, 10X, ..., 1000X, 2000X, 5000X, 10000X, пользовательский |
| Вертикальная система | |
| Полоса пропускания | 100 МГц |
| Вертикальное разрешение | 8 бит |
| Вертикальная развёртка | 2 мВ / дел - 100 В / дел (шаг 1-2-5) |
| Смещение |
±5 В (2 мВ / дел - 296 мВ / дел) ±80 В (302 мВ / дел - 7,5 В / дел) ±400 В (7,6 В / дел - 100 В / дел) |
| Ограничение полосы пропускания | 20 МГц ± 40% |
| Низкочастотный отклик (-3 дБ) | ≤ 2 Гц (на входе BNC) |
| Шум |
2 мВ/дел: > 24 дБ 5 мВ/дел: > 25 дБ 10 мВ/дел: > 35 дБ |
| Точность усиления постоянного тока |
≤ ±3%: ≥ 10 мВ/дел ≤ ±4%: < 10 мВ/дел |
| Время нарастания | ≤ 3,5 нс |
| Горизонтальная система | |
| Коэффициент развёртки | 1 нс / дел - 100 с / дел |
| Перекос канала | < 300 пс |
| Скорость захвата формы сигнала | до 100000 волн/с |
| Оценка интенсивности | 256 уровней |
| Формат отображения | Y-T, X-Y, прокрутка |
| Точность временной базы | ±25 ppm |
| Режим прокрутки | 50 мс / дел - 100 с / дел (шаг 1-2-5) |
| Система синхронизации | |
| Режимы триггера | авто, нормальный, одиночный |
| Диапазон уровня запуска триггера | внутренний: ± 4,5 делений от центра экрана |
| Диапазон удержания триггера | 80 нс - 1,5 с |
| Связь | AC, DC, LFRJ, HFRJ, шум RJ |
| Точность уровня триггера | внутренний: ± 0,3 дел |
| Смещение триггера | согласно длине и времени записи |
| Запуск по фронту | |
| Режим запуска | запуск по нарастающему фронту, по ниспадающему фронту, по нарастающему и ниспадающему фронту |
| Запуск по наклону | |
| Режим запуска |
положительный наклон >, <, = отрицательный наклон >, <, = |
| Диапазон удержания триггера | 2 нс - 4,2 с |
| Разрешение | 1 нс |
| Запуск по длительности импульса | |
| Режим запуска |
положительная полярность импульса >, <, = отрицательная полярность импульса >, <, = |
| Диапазон удержания триггера | 2 нс - 4,2 с |
| Разрешение | 1 нс |
| Запуск по видео сигналу | |
| Стандарт сигнала | NTSC, PAL, 720p/50, 720p/60, 1080p/50,1080p/60,1080i/50,1080i/60, пользовательский |
| Условие запуска | строка, поле |
| Запуск по окну | |
| Режим запуска | абсолютный, относительный |
| Запуск по интервалу | |
| Режим запуска | положительный, опускаясь |
| Предельный диапазон | <, >, < >, > < |
| Диапазон удержания триггера | 2 нс - 4,2 с |
| Разрешение | 1 нс |
| Запуск по провалу | |
| Источник | все каналы |
| Диапазон удержания триггера | 2 нс - 4,2 с |
| Разрешение | 1 нс |
| Запуск по ранту | |
| Полярность | +wid , -wid |
| Предельный диапазон | <, >, < >, > < |
| Диапазон удержания триггера | 2 нс - 4,2 с |
| Разрешение | 1 нс |
| Запуск по шаблону | |
| Режим логики | AND, OR, NAND, NOR |
| Предельный диапазон | <, >, < >, > < |
| Диапазон удержания триггера | 2 нс - 4,2 с |
| Разрешение | 1 нс |
| Запуск по I2C | |
| Условие запуска | Start, Restart, Stop, No Ack, EEPROM, 7-bit Address, Data, Addr/Data |
| Адресные биты | 7, 10 бит |
| Предельный диапазон | <, >, = |
| Длина байта |
EEPROM: 1 байт адрес и данные: 1-2 байт длина данных: 1-12 байт |
| Запуск по SPI | |
| Формат данных | двоичный |
| Битовое значение | 0, 1, X |
| Порядок битов | LSB, MSB |
| Запуск по UART | |
| Условие запуска | Start, Error, Check Error, Data |
| Предельный диапазон | <, >, = |
| Проверка четности | нет, нечетное, четное, пробел, знак |
| Биты данных | 5 - 8 бит |
| Запуск по СAN | |
| Условие запуска | начало кадра, тип кадра, идентификатор, данные, идентификатор и данные, конец кадра, отсутствие подтверждения, ошибка вставки битов |
| Скорость передачи данных | обычная, пользовательская |
| Длина данных | 1 - 2 байта |
| Тип кадра | данные, Удаление, Ошибка, Перегрузка |
| Запуск по LIN | |
| Условие запуска | интервал, ID, ID / данные, ошибка данных |
| Длина данных | 1 - 2 байта |
| Поиск | |
| Событие | край, наклон, импульс, интервал, рант |
| Система измерения | |
| БПФ | прямоугольный, Blackman, Hanning, Hamming, Flattop |
| Математические функции | ＋, -, *, /, Intg, Diff, Sqrt |
| Самописец | |
| Источник | CH1, CH2, CH1 и CH2 |
| Частота дискретизации | 1 Sa/с = 25 kSa/с (шан 1-2-5) |
| Глубина памяти | внутренняя память 50 Мб, внешняя память до 2 Гб |
| Формат данных | двоичная память |
| Интервал регистрации | 0,1 с - 10 мин |
| Формат данных | двоичный |
| Экспорт данных | csv, MATLAB, двоичный файл |
| Режим мультиметра | |
| Максимальное разрешение | 6000 отчетов |
| Режимы измерения | напряжение, ток, сопротивление, емкость, рабочий цикл, тест диодов |
| Напряжение постоянного тока | 60 мВ / 600 мВ / 6 В / 60 В / 600 В / 1000 В |
| Разрешение постоянного тока | 10 мкВ / 100 мкВ / 1 мВ / 10 мВ / 100 мВ / 1 В |
| Напряжение переменного тока | 60 мВ / 600 мВ / 6 В / 60 В / 600 В / 750 В |
| Разрешение переменного тока | 10 мкВ / 100 мкВ / 1 мВ / 10 мВ / 100 мВ / 1 В |
| Постоянный ток | 60 мА / 600 мА / 6 А / 10 А |
| Разрешение постоянного тока | 10 мкА / 100 мкА / 1 мА / 10 мА |
| Переменный ток | 60 мА / 600 мА / 6 А / 10 А |
| Разрешение переменного тока | 10 мкА / 100 мкА / 1 мА / 10 мА |
| Сопротивление | 600 Ом / 6 кОм / 60 кОм / 600 кОм / 6 МОм / 60 МОм |
| Разрешение сопротивления | 0,1 Ом / 1 Ом / 10 Ом / 100 Ом / 1 кОм / 10 кОм |
| Емкость | 40 нФ / 400 нФ / 4 мкФ / 40 мкФ / 400 мкФ |
| Разрешение емкости | 0,01 нФ / 0,1 нФ / 1 нФ / 10 нФ / 100 нФ |
| Тест диода | 0 - 2 В |
| Общие характеристики | |
| Тип дисплея | 5,6-дюймовый TFT LCD дисплей, 640x480, 24-разрядный |
| Питание |
100 - 240 В AC RMS, 50 - 60 Гц, CAT II, 1,2 А выход 9 В, 4 А |

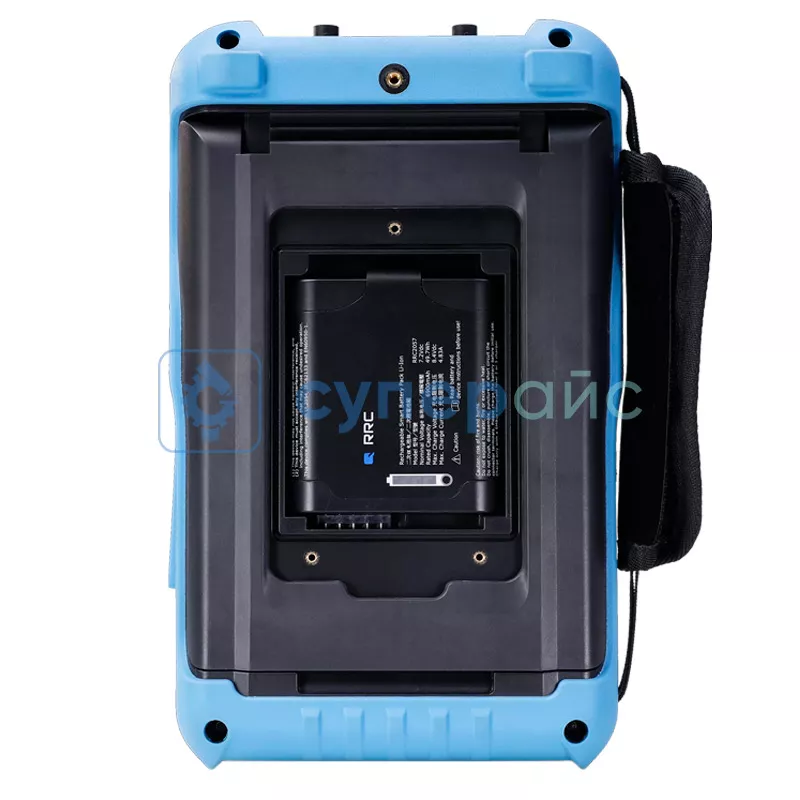

| Батарея |
рабочее время: 5,5 ч время заряда: 4 ч емкость: 6900 мАч |
| Макс. потребляемая мощность | 9 Вт |
| Рабочая температура | от 0 до 40 °С |
| Температура хранения | от -20 до 60 °С |
| Относительная влажность | до 90 % |
| Интерфейс передачи данных | USB |
| Частотомер | есть |
| Метод охлаждения | вентилятор |
| Габариты | 276 х 168 х 68 мм |
| Вес нетто | 1,75 кг |
| Вес брутто | 3,5 кг |
|
Комплектация |
осциллограф Siglent SHS810X – 1 шт
USB кабель - 1 шт зонд - 2 шт тестер кабель мультиметра - 1 шт адаптер питания - 1 шт батарея - 1 шт адаптер для измерения тока SCD600MA - 1 шт адаптер для измерения тока SCD10A - 1 шт сумка для переноски - 1 шт руководство пользователя - 1 шт |
Обзорная таблица осциллографов Siglent
| Характеристики | SHS810X | SHS820X | SHS1072X | SHS1102X | SHS1202X |
| Количество каналов | 2 | ||||
| Полоса пропускания | 100 МГц | 200 МГц | 70 МГц | 100 МГц | 200 МГц |
| Время нарастания | ≤ 3,5 нс | ≤ 1,7 нс | ≤ 4 нс | ≤ 3,5 нс | ≤ 2 нс |
| Частота дискретизации | 1 ГВыб / с (1 канал), 500 МВыб / с (2 канала) | ||||
| Вертикальное разрешение | 8 бит | ||||
| Глубина памяти |
одноканальный режим: 12 Мб двухканальный режим: 6 Мб |
||||
| Скорость захвата формы сигнала | до 100000 волн/с | ||||
