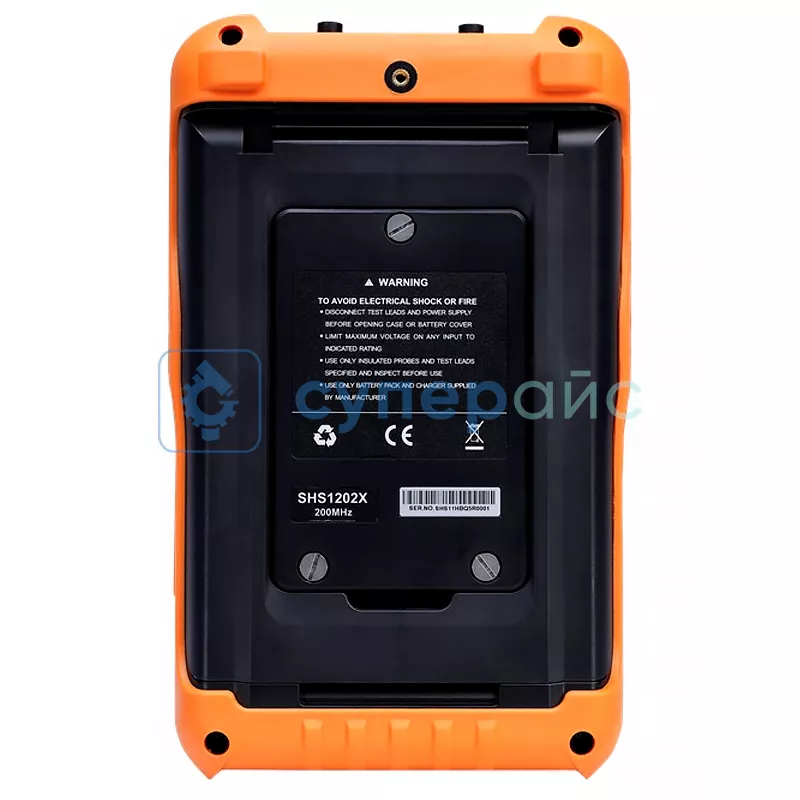

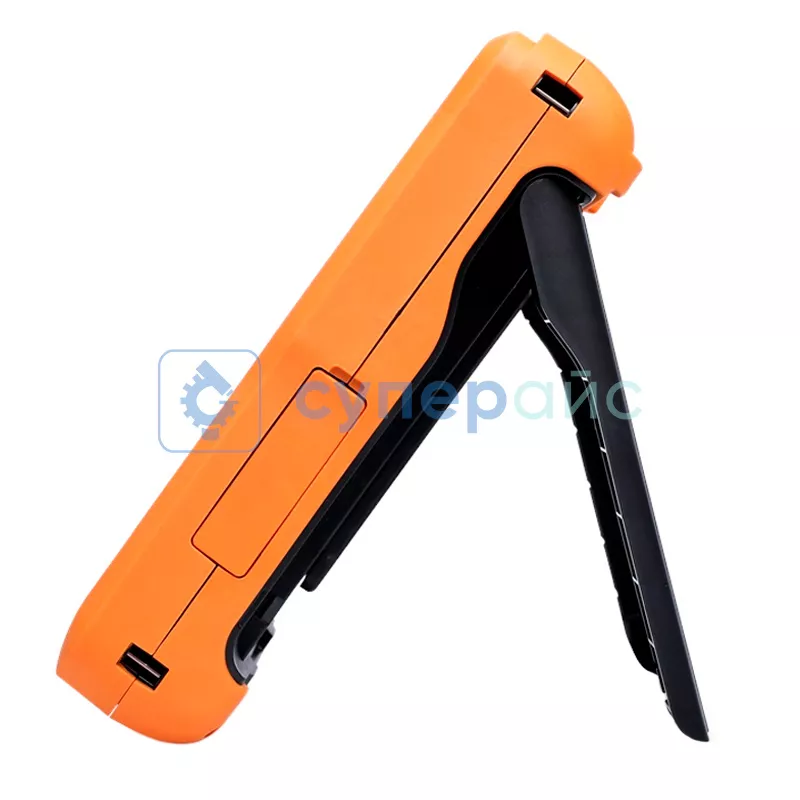

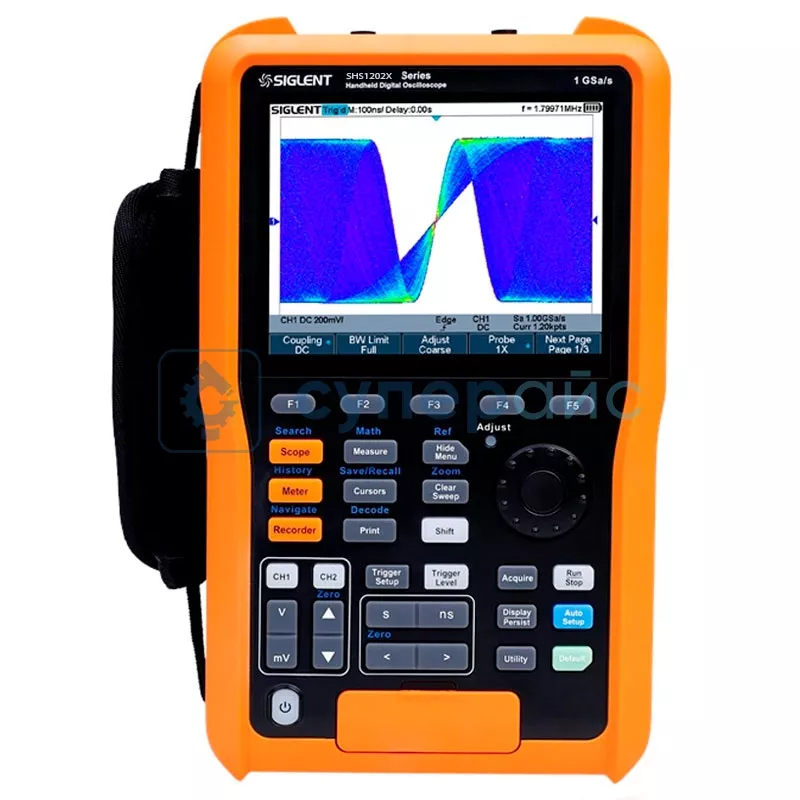

Двухканальный портативный осциллограф Siglent SHS1202X
Код товара: 27258
Гарантия 12 месяцев
О товаре Обнаружение пика 2 нс
Количество каналов 2
Полоса пропускания: 200 МГц
Частота дискретизации: 1 Гвыб / сек
551 580 руб.
551 580 руб.
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 1 шт.
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Обнаружение пика 2 нс
Количество каналов 2
Полоса пропускания: 200 МГц
Частота дискретизации: 1 Гвыб / сек
Технические характеристики Siglent SHS1202X
| Количество каналов | 2 |
| Полоса пропускания | 200 МГц |
| Частота дискретизации |
в одноканальном режиме: 1 ГВыб / с в двухканальном режиме: 500 МВыб / с |
| Глубина памяти |
одноканальный режим: 12 Мб двухканальный режим: 6 Мб |
| Обнаружение пика | 2 нс |
| Форма сигнала | sin(x)/x, линейная |
| Язык | упрощенный китайский, традиционный китайский, английский, французский, японский, корейский, немецкий, испанский, русский, итальянский, португальский |
| Входные параметры | |
| Развязка входа | DC, AC, GND |
| Входной импеданс | 1 МОм ± 2 %, 14 пФ ± 2 пФ, 50 Ом ± 2 % |
| Максимальное входное напряжение |
CAT II 600 В между сигналом BNC и защитным заземлением CAT II 60 В между сигналом BNC GND и защитным заземлением CAT II 600 В между сигналом BNC и BNC GND |
| Канал-канальная изоляция | >40 дБ |
| Затухание датчика | 0,1X, 0,2X, 0,5X, 1X, 2X, 5X, 10X, ..., 1000X, 2000X, 5000X, 10000X, пользовательский |
| Вертикальная система | |
| Полоса пропускания | 200 МГц |
| Вертикальное разрешение | 8 бит |
| Вертикальная развёртка | 5 мВ / дел - 100 В / дел (шаг 1-2-5) |
| Смещение |
±5 В (2 мВ / дел - 296 мВ / дел) ±80 В (302 мВ / дел - 7,5 В / дел) ±400 В (7,6 В / дел - 100 В / дел) |
| Ограничение полосы пропускания | 20 МГц ± 40% |
| Низкочастотный отклик (-3 дБ) | ≤ 2 Гц (на входе BNC) |
| Шум |
2 мВ/дел: > 24 дБ 5 мВ/дел: > 25 дБ 10 мВ/дел: > 35 дБ |
| SFDR | ≥ 28 дБ |
| CMRR |
> 100 дБ DC > 50 дБ AC |
| Точность усиления постоянного тока |
≤ ±3%: ≥ 10 мВ/дел ≤ ±4%: < 10 мВ/дел |
| Время нарастания | ≤ 2 нс |
| Горизонтальная система | |
| Коэффициент развёртки | 1 нс / дел - 100 с / дел |
| Перекос канала | < 300 пс |
| Скорость захвата формы сигнала | до 100000 волн/с |
| Оценка интенсивности | 256 уровней |
| Формат отображения | Y-T, X-Y, прокрутка |
| Точность временной базы | ±25 ppm |
| Режим прокрутки | 50 мс / дел - 100 с / дел (шаг 1-2-5) |
| Система синхронизации | |
| Режимы триггера | авто, нормальный, одиночный |
| Диапазон уровня запуска триггера | внутренний: ± 4,5 делений от центра экрана |
| Диапазон удержания триггера | 80 нс - 1,5 с |
| Связь | AC, DC, LFRJ, HFRJ, шум RJ |
| Точность уровня триггера | внутренний: ± 0,3 дел |
| Смещение триггера | согласно длине и времени записи |
| Запуск по фронту | |
| Режим запуска | запуск по нарастающему фронту, по ниспадающему фронту, по нарастающему и ниспадающему фронту |
| Запуск по наклону | |
| Режим запуска |
положительный наклон >, <, = отрицательный наклон >, <, = |
| Диапазон удержания триггера | 2 нс - 4,2 с |
| Разрешение | 1 нс |
| Запуск по длительности импульса | |
| Режим запуска |
положительная полярность импульса >, <, = отрицательная полярность импульса >, <, = |
| Диапазон удержания триггера | 2 нс - 4,2 с |
| Разрешение | 1 нс |
| Запуск по видео сигналу | |
| Стандарт сигнала | NTSC, PAL, 720p/50, 720p/60, 1080p/50, 1080p/60,1080i/50,1080i/60 |
| Условие запуска | строка, поле |
| Запуск по окну | |
| Режим запуска | абсолютный, относительный |
| Запуск по интервалу | |
| Режим запуска | положительный, опускаясь |
| Предельный диапазон | <, >, < >, > < |
| Диапазон удержания триггера | 2 нс - 4,2 с |
| Разрешение | 1 нс |
| Запуск по провалу | |
| Источник | все каналы |
| Диапазон удержания триггера | 2 нс - 4,2 с |
| Разрешение | 1 нс |
| Запуск по ранту | |
| Предельный диапазон | <, >, < >, > < |
| Диапазон удержания триггера | 2 нс - 4,2 с |
| Разрешение | 1 нс |
| Запуск по логике | |
| Режим логики | AND, OR, NAND, NOR |
| Предельный диапазон | <, >, < >, > < |
| Диапазон удержания триггера | 2 нс - 4,2 с |
| Разрешение | 1 нс |
| Запуск по I2C | |
| Условие запуска | Start, Restart, Stop, No Ack, EEPROM, 7-bit Address, Data, Addr/Data |
| Адресные биты | 7, 10 бит |
| Предельный диапазон | <, >, = |
| Длина байта |
EEPROM: 1 байт адрес и данные: 1-2 байт длина данных: 1-12 байт |
| Запуск по SPI | |
| Формат данных | двоичный |
| Битовое значение | 0, 1, X |
| Порядок битов | LSB, MSB |
| Запуск по UART | |
| Условие запуска | Start, Error, Check Error, Data |
| Предельный диапазон | <, >, = |
| Проверка четности | нет, нечетное, четное, пробел, знак |
| Биты данных | 5 - 8 бит |
| Запуск по СAN | |
| Условие запуска | начало кадра, тип кадра, идентификатор, данные, идентификатор и данные, конец кадра, отсутствие подтверждения, ошибка вставки битов |
| Скорость передачи данных | обычная, пользовательская |
| Длина данных | 1 - 2 байта |
| Тип кадра | данные, Удаление, Ошибка, Перегрузка |
| Запуск по LIN | |
| Условие запуска | интервал, ID, ID / данные, ошибка данных |
| Длина данных | 1 - 2 байта |
| Поиск | |
| Событие | край, наклон, импульс, интервал, рант |
| Система измерения | |
| БПФ | прямоугольный, Blackman, Hanning, Hamming, Flattop |
| Математические функции | ＋, -, *, /, Intg, Diff, Sqrt |
| Самописец | |
| Источник | CH1, CH2, CH1 и CH2 |
| Частота дискретизации | 1 Sa/с = 25 kSa/с (шан 1-2-5) |
| Глубина памяти | внутренняя память 50 Мб, внешняя память до 2 Гб |
| Формат данных | двоичная память |
| Интервал регистрации | 0,1 с - 10 мин |
| Формат данных | двоичный |
| Экспорт данных | csv, MATLAB, двоичный файл |
| Режим мультиметра | |
| Максимальное разрешение | 6000 отчетов |
| Режимы измерения | напряжение, ток, сопротивление, емкость, рабочий цикл, тест диодов |
| Напряжение постоянного тока | 60 мВ / 600 мВ / 6 В / 60 В / 600 В / 1000 В |
| Разрешение постоянного тока | 10 мкВ / 100 мкВ / 1 мВ / 10 мВ / 100 мВ / 1 В |
| Напряжение переменного тока | 60 мВ / 600 мВ / 6 В / 60 В / 600 В / 750 В |
| Разрешение переменного тока | 10 мкВ / 100 мкВ / 1 мВ / 10 мВ / 100 мВ / 1 В |
| Постоянный ток | 60 мА / 600 мА / 6 А / 10 А |
| Разрешение постоянного тока | 10 мкА / 100 мкА / 1 мА / 10 мА |
| Переменный ток | 60 мА / 600 мА / 6 А / 10 А |
| Разрешение переменного тока | 10 мкА / 100 мкА / 1 мА / 10 мА |
| Сопротивление | 600 Ом / 6 кОм / 60 кОм / 600 кОм / 6 МОм / 60 МОм |
| Разрешение сопротивления | 0,1 Ом / 1 Ом / 10 Ом / 100 Ом / 1 кОм / 10 кОм |
| Емкость | 40 нФ / 400 нФ / 4 мкФ / 40 мкФ / 400 мкФ |
| Разрешение емкости | 0,01 нФ / 0,1 нФ / 1 нФ / 10 нФ / 100 нФ |
| Тест диода | 0 - 2 В |
| Общие характеристики | |
| Тип дисплея | 5,6-дюймовый TFT LCD дисплей, 640x480, 24-разрядный |
| Питание |
100 - 240 В AC RMS, 50 - 60 Гц, CAT II, 1,1 А выход 12 В, 4 А |
| Батарея |
рабочее время: 4 ч время заряда: 4 ч емкость: 6900 мАч |
| Макс. потребляемая мощность | 11 Вт |
| Рабочая температура | от 0 до 40 °С |
| Температура хранения | от -20 до 60 °С |
| Относительная влажность | до 90 % |
| Интерфейс передачи данных | USB, LAN, HDMI |
| Частотомер | есть |
| Метод охлаждения | вентилятор |
| Габариты | 276 х 168 х 68 мм |
| Вес нетто | 1,75 кг |
| Вес брутто | 3,5 кг |
|
Комплектация |
осциллограф Siglent SHS1202X – 1 шт |
|
USB кабель - 1 шт; зонд - 2 шт; тестер кабель мультиметра - 1 шт; адаптер питания - 1 шт; батарея - 1 шт; адаптер для измерения тока SCD600MA - 1 шт; адаптер для измерения тока SCD10A - 1 шт; сумка для переноски - 1 шт; руководство пользователя - 1 шт |
|
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
