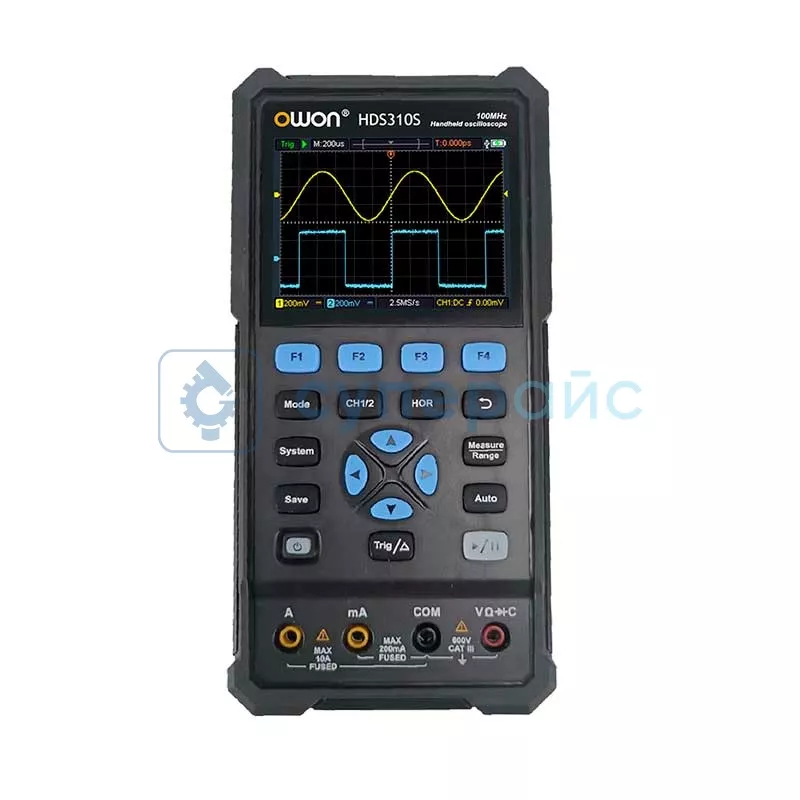

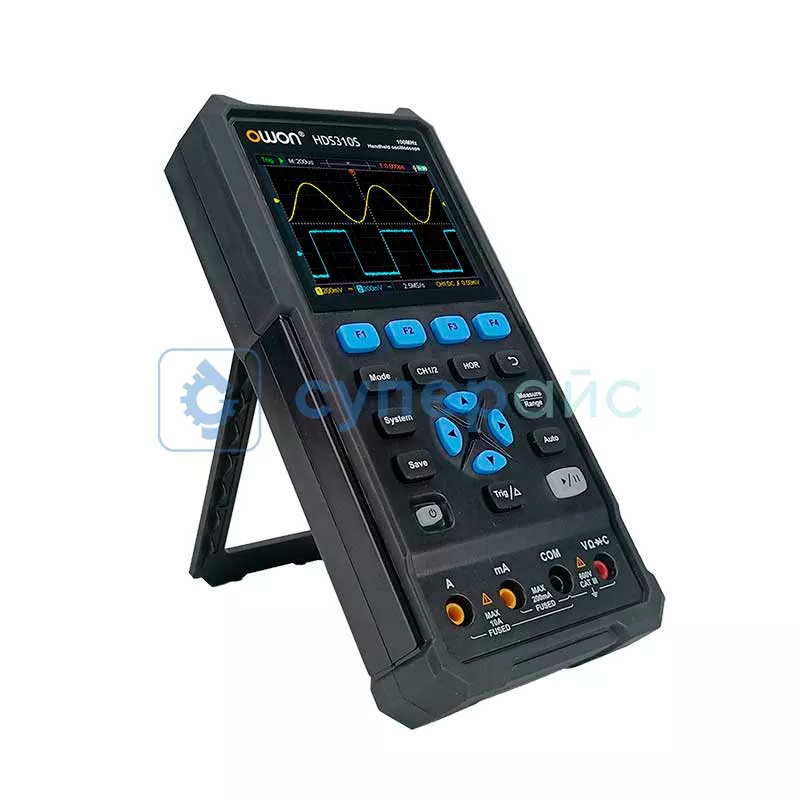

Цифровой портативный осциллограф OWON HDS310S
26 760 ₽
26 760 ₽
включая НДС: 22%
Продавец:
В наличии:
Склад в Москве: 3 шт.
Склад в Гуанчжоу: 4 шт.
Артикул (код товара)
23198
Модель (серия)
HDS310S
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
24
Официальный дистрибьютор OWON в РФ
Да
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики OWON HDS310S
Общие данные
Артикул (код товара)
23198
Производитель (бренд)
Модель (серия)
HDS310S
Страна производства
Китай
Гарантия, мес.
24
Основные характеристики
Вид
Глубина памяти на канал
Кол-во аналоговых каналов
Кол-во цифровых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Максимальное входное напряжение
400 В
Время нарастания, нс
Входные параметры
Развязка входа
DC, AC, GND
Входное сопротивление
1 МОм ± 2%
Входная ёмкость
16 пФ
Коэффициенты пробников
1Х, 10Х, 100X, 1000X, 10000Х
Вертикальная система
Разреш. по вертикали (разрядность АЦП)
Вертикальная чувствительность
10 мВ/дел - 10 В/дел
Ограничение полосы
20 МГц
Низкочастотный отклик
≥ 10 Гц
Точность усиления постоянного тока
3%
Точность вертикального смещения
В соответствии с длинной записи и временной осью
Система синхронизации
Базовые типы триггера
Запуск по фронту
Источник триггера
CH1, CH2
Горизонтальная система
Горизонтальная развёртка
0,25 выб/с - 250 Мвыб/с
Точность временной базы
± 100 ppm
Интерполяция
(Sinx)/x
Система измерения
Автоматические измерения
период, частота, от пика к пику, среднее значение, максимум, минимум, амплитуда, среднеквадратичное значение, время нарастания, время спада, + длительность импульса, - длительность импульса
Курсорные измерения
ΔV, ΔT
Встроенные функции и опции
Возм. сохранения осциллограмм
Встроенные опции
Генератор сигналов
Мультиметр
Мультиметр
Декодирование сигналов шин
Нет
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB type C
Применение
Проектирование, отладка и ремонт электронных устройств
Автомобильная диагностика
Обучение и научные исследования
Автомобильная диагностика
Обучение и научные исследования
Разреш. дисплея, пиксель
Рабочая температура
0 - 40°С
Рабочая влажность
≤ 90%
Габариты и вес
Габариты упаковки
240 x 160 x 90 мм
Вес нетто, кг
1,041
Вес брутто, кг
0,6
Комплектация
Комплектация
пассивные щупы - 1 шт
измерительные провода мультиметра - 1 комплект
кабель BNC с зажимами «крокодил» - 1 шт
USB кабель - 1 шт
адаптер питания - 1 шт
регулировочный инструмент для щупа - 1 шт
инструкция по эксплуатации - 1 шт
измерительные провода мультиметра - 1 комплект
кабель BNC с зажимами «крокодил» - 1 шт
USB кабель - 1 шт
адаптер питания - 1 шт
регулировочный инструмент для щупа - 1 шт
инструкция по эксплуатации - 1 шт
Описание OWON HDS310S
Обзорная таблица портативных осциллографов OWON
| Характеристики | HDS307S | HDS310S | HDS320S |
| Количество каналов | 2 | ||
| Полоса пропускания | 70 МГц | 100 МГц | 200 МГц |
| Частота дискретизации |
250 Мвыб/с (1 канал) 125 Мвыб/с (2 канала) |
500 Мвыб/с (1 канал) 250 Мвыб/с (2 канала) |
1 Гвыб/с |
| Глубина записи |
8K (1 канал) 4K (2 канала) |
||
| Скорость обновления | 10 000 осц/с | ||
| Входной импеданс | 1 МОм ± 2%, 16 пФ | ||
| Коэффициент затухания датчика | 1Х, 10Х, 100X, 1000X, 10000Х | ||
| Максимальное входное напряжение | 400 В | ||
| Ограниченная полоса пропускания | 20 МГц | ||
| Диапазон чувствительности | 10 мВ/дел - 10 В/дел | ||
| Время нарастания | ≤ 5 нс | ≤ 3,5 нс | ≤ 1,75 нс | Аккумулятор | 2200 мАч*2 (18650) | 2600 мАч*2 (18650) | 2600 мАч*2 (18650) |
Часто задаваемые вопросы
Чем портативный осциллограф отличается от настольного?
Ручная модель работает от батареи и помещается в сумку, поэтому подходит для выезда и поля. Настольный прибор мощнее по полосе и удобнее для анализа, но привязан к рабочему месту. Выбор зависит от того, где вы чаще смотрите сигналы: в лаборатории или на объекте.
Заменит ли HDS310S мультиметр?
Портативные осциллографы OWON часто совмещают функции осциллографа и мультиметра. Базовые измерения напряжения, тока и сопротивления прибор закрывает, а сверху даёт форму сигнала. Для выезда это удобно: один прибор вместо двух. Точный набор режимов смотрите в характеристиках модели.
Насколько важна полоса пропускания?
Полоса задаёт верхнюю частоту сигналов, которые осциллограф покажет без искажений. Если сигнал быстрее полосы, форма исказится. Для выездной диагностики питания и датчиков полосы портативных моделей обычно хватает, но под высокочастотные задачи подбирайте прибор с запасом.
Сколько прибор работает без сети?
Автономность зависит от ёмкости встроенной батареи и режима использования, точные цифры указаны в характеристиках. Портативные осциллографы рассчитаны на несколько часов работы от заряда, чего достаточно для выездной смены. Для долгих задач берут запасной аккумулятор или возможность работы от сети.
Документация и ПО OWON HDS310S
Название
Язык
Версия
Размер и тип
Руководство пользователя к осциллографам OWON серии HDS300
Язык:
Английский
Размер и тип:
1,02 Мб,
PDF
Отзывы OWON HDS310S
Успешная отправка
Отзыв отправлен!
В ближайшее время ваш отзыв появится на сайте после проверки.
Закрыть
Получить коммерческое предложение
Сотрудничаем с коммерческими организациями и государственными бюджетными учреждениями.
Работаем по прямому договору и участвуем во всех видах конкурентных процедур в рамках 44-ФЗ и
223-ФЗ. Оказываем помощь в составлении технического задания на оборудование.
Заполните форму и получите всю нужную информацию о выбранном оборудовании в виде коммерческого предложения:
- актуальные цены и сроки поставки;
- информация о скидке;
- наличие на наших складах.
Удалить отзыв?
Удалить
Отменить
Редактировать
Редактировать
Отменить
С этим товаром покупают
НДС 22%
Добавить в избранное
Артикул (код товара):
19589
Модель (серия):
DSO152
Производитель:
FNIRSI
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
<1
Вид:
Карманный
Кол-во аналоговых каналов:
1
Частота дискретизации на канал, МВыб/с:
2,5
Добавить в избранное
Артикул (код товара):
16339
Модель (серия):
DSO-138 PRO
Производитель:
FNIRSI
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
<1
Вид:
Карманный
Кол-во аналоговых каналов:
1
Кол-во цифровых каналов:
нет
Добавить в избранное
Артикул (код товара):
13828
Модель (серия):
AN113B
Производитель:
ANENG
Страна производства:
Китай
Гарантия, мес.:
12
Макс. напряжение (AC):
до 600 В
Макс. напряжение (DC):
до 600 В
Макс. ток (AC):
до 10 А
Макс. ток (DC):
до 10 А
Сопротивление:
да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
13324
Модель (серия):
DSO2512G
Производитель:
sigPeak (ZEEWEII)
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
120
Вид:
Карманный
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Похожие товары
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
18792
Модель (серия):
TO1152C
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
150
Вид:
Планшетный
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
4614
Модель (серия):
2C72
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
70
Вид:
Ручной
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
441
Модель (серия):
JDS2022A
Производитель:
JINHAN
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
20
Вид:
Ручной
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
18780
Модель (серия):
TO1112D
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
110
Вид:
Планшетный
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Ранее просмотренные Вами
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
24880
Модель (серия):
OPTCTLT02CB8
Производитель:
Optris
Страна производства:
Китай
Гарантия, мес.:
12
Мин. измеряемая температура, °C:
-50
Макс. измеряемая температура, °C:
600°С
Время отклика, с:
0,15
Взрывозащита:
Нет
Компактность:
Нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
14839
Модель (серия):
A36.5001
Производитель:
Opto-Edu
Страна производства:
Китай
Гарантия, мес.:
12
Возм. регулировки вых. тока:
нет
Возм. регулировки вых. напряжения:
нет
Мин. геометрическое увеличение, крат:
20
Макс. геометрическое увеличение, крат:
500
Разреш. матрицы цифровой камеры, число Мпк:
5,0
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
9312
Модель (серия):
M4070
Производитель:
JINGYAN
Страна производства:
Китай
Гарантия, мес.:
12
Конфигурация:
Собранный
Диапазон измерения сопротивления:
0,001 Ом – 10 МОм
Диапазон измерения ёмкости:
0,001 пФ – 100000 мкФ
Диапазон измерения индуктивности:
0,0001 мкГн – 100 Гн
Спящий режим:
нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
9310
Модель (серия):
MEC-100
Производитель:
JINGYAN
Страна производства:
Китай
Гарантия, мес.:
12
Конфигурация:
Собранный
Диапазон измерения сопротивления:
0,001 Ом – 470 Ом
Диапазон измерения ёмкости:
10000 пФ – 470 мкФ
Спящий режим:
нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
23194
Модель (серия):
HDS307S
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
70
Вид:
Ручной
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
19342
Модель (серия):
UT622C
Производитель:
UNI-T
Страна производства:
Китай
Гарантия, мес.:
12
Конфигурация:
Собранный
Диапазон измерения сопротивления:
0,0002 Ом – 9,999 МОм
Диапазон измерения ёмкости:
600 пФ – 10 мкФ
Диапазон измерения индуктивности:
0,0001 мкГн – 100 Гн
Спящий режим:
нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
23198
Модель (серия):
HDS310S
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
100
Вид:
Ручной
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное

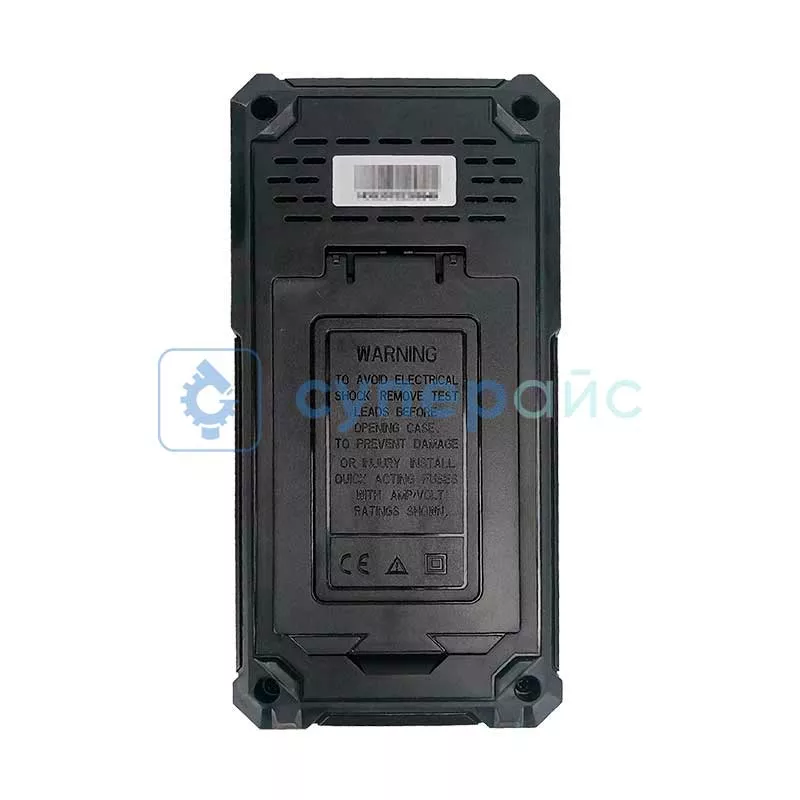

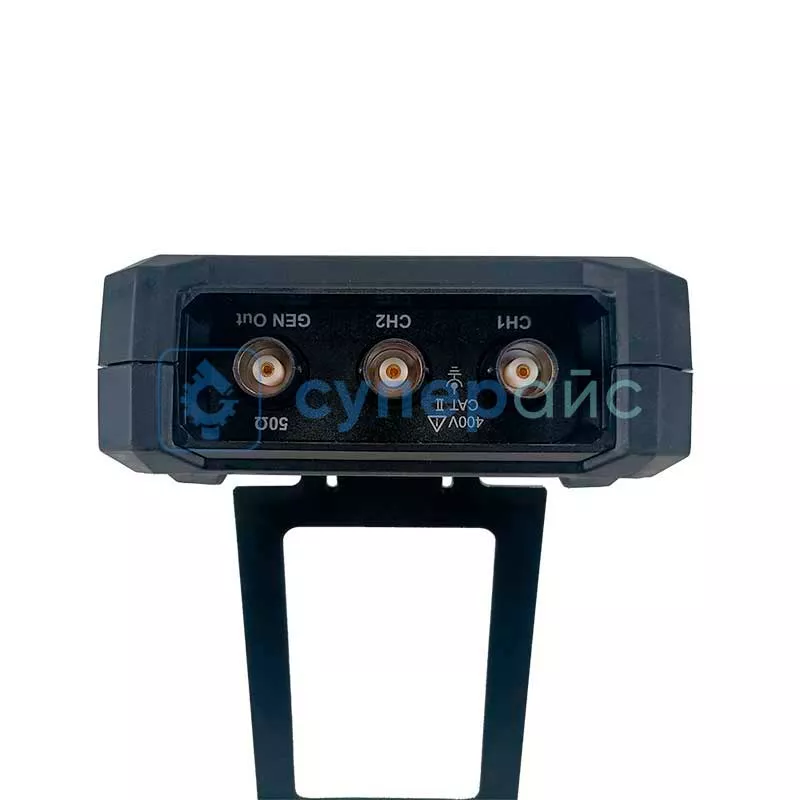

Артикул (код товара):
23200
Модель (серия):
HDS320S
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
200
Вид:
Ручной
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Добавить в избранное
Артикул (код товара):
5673
Модель (серия):
MK-168
Производитель:
EZM Electronics Studio
Страна производства:
Китай
Гарантия, мес.:
12
Конфигурация:
Собранный
Диапазон измерения сопротивления:
0,1 Ом – 50 МОм
Диапазон измерения ёмкости:
30 пФ – 100000 мкФ
Диапазон измерения индуктивности:
10 мкГн – 20 Гн
Спящий режим:
да
Благодарственные письма
