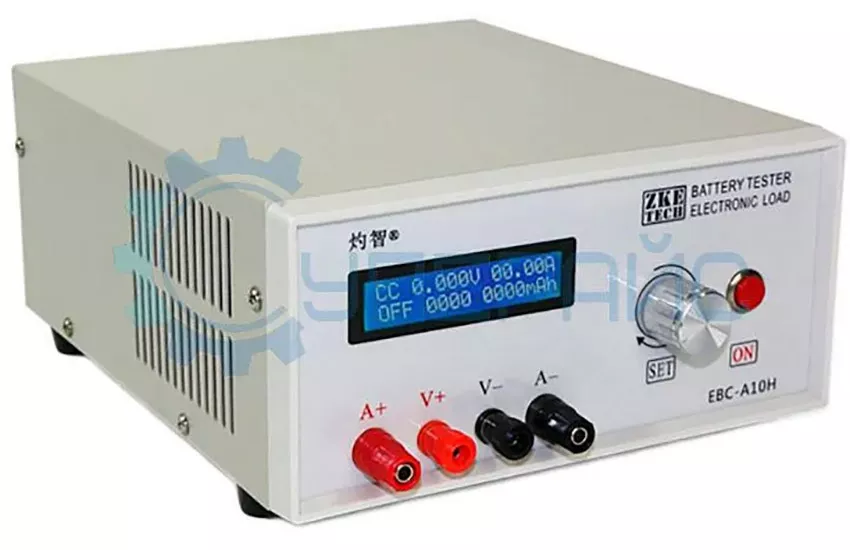

Электронная нагрузка — это имитатор энергопотребления, управляемый балласт для источника питания. Её основная функция в преобразовании поглощённой электрической энергии в тепло или другое состояние. А оборудованная для исследования аккумуляторных батарей, она называется электронным нагрузочным тестером. Цель этой статьи — рассмотрение задач, которые решает электронная нагрузка в процессе тестирования и диагностики аппаратуры. Из этой статьи читатель узнает, что такое электронная нагрузка, как она работает и её технические характеристики, режимы работы, а также как её использовать, интерпретировать результаты диагностирования и выявлять неисправности. Этот материал предназначен для инженеров и специалистов-тестировщиков электроники, и поможет им глубже понять возможности и ограничения современных балластных имитаторов. А заинтересовавшихся покупкой готовы проконсультировать в интернет-магазине «Суперайс».
Время чтения: 14 минут
История и эволюция электронных нагрузок
Нужда в нагрузках возникла практически одновременно с появлением электричества. Сначала это были пассивные элементы — резисторы и реостаты.

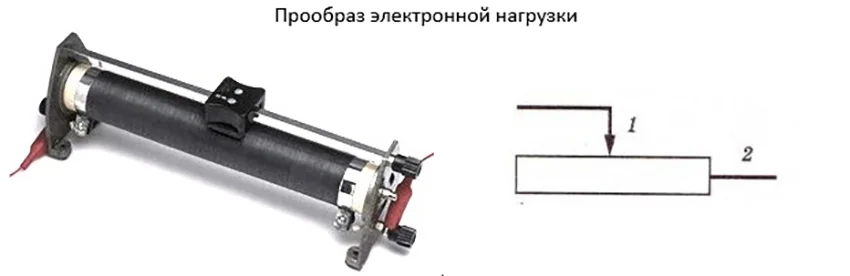

Для увеличения мощности резисторы объединялись в блоки, которые подключались к оборудованию коммутатором по заданной схеме для управления нагрузочным током. Недостатком было отсутствие плавной регулировки. Для этого использовали реостат, управляемый движком. Но его применение конструктивно ограничивалось величиной напряжения и искрением на скользящем контакте.
В середине двадцатого века в нагрузочные схемы пришли аналоговые элементы. Первые модели представляли собой примитивные схемы, использующие резисторы и транзисторы для создания постоянного или переменного балласта. Они были ограничены в функциональности и точности, что затрудняло их применение в сложных тестах.
С 1970-х годов, с развитием интегральных схем, имитаторы усложнились, стали управляться с помощью аналоговых сигналов. Они имели большую гибкость и точность, но всё ещё имели ограничения в программируемости и автоматизации. В 1990-х годах началась эра цифровизации. Появление микроконтроллеров и цифровых интерфейсов сделало возможным создание программируемых аппаратов, которые могли адаптироваться к различным условиям тестирования. Они позволили инженерам точнее моделировать поведение имитаторов, что улучшило качество проверок.
Современные модели располагают рядом функций, включая программирование через интерфейсы USB, GPIB и Ethernet. Они способны имитировать разные типы нагрузок: постоянные, переменные, импульсные и даже со сложными профилями, что делает их востребованными в разработке и диагностировании электроники.
Развитие технологий
Технический прогресс заметно и в лучшую сторону изменил функциональность и точность измерений нагрузок. Вот как они эволюционировали:
- Пассивные. Ранние модели для создания фиксированных рабочих режимов применяли пассивные элементы: как резисторы и конденсаторы. Хотя они были легки в применении, их функциональность была ограничена, и они не могли дать повышенную точность измерений.
- Активные аналоговые. С внедрением активных элементов: операционных усилителей и транзисторов, стало возможным создавать более надёжные и точные балласты. Это привело к повышению качества тестов и уменьшению погрешности измерений.
- Цифровые. Появление микропроцессорных контроллеров и цифровых схем привело к созданию программируемых нагрузок, способных изменять свои свойства в текущем времени. Это позволило автоматизировать диагностирование и проводить более сложные проверки с моделированием заданных сценариев.
- Современные цифровые. Сейчас имитаторы оснащены высокоточными аналого-цифровыми и цифро-аналоговыми преобразователями (АЦП и ЦАП), что повышает точность измерений. Они также поддерживают связь по различным интерфейсам (USB, Ethernet, RS232 и другим), что создаёт удобства для интеграции в автоматизированные системы.
Таким образом, развитие технологий привело к улучшению функциональности и точности управляемых нагрузок, сделав их незаменимыми инструментами для инженеров и спецов по тестированию электроники.
Практическое применениеЭлектронные нагрузочные тестеры массово используются для диагностики аккумуляторов и блоков питания радиоэлектронной аппаратуры. Они помогают обеспечить надёжность и соответствие стандартам, что важно для серьёзных разработок и серийного производства.
Конструкция и принцип работы электронной нагрузки

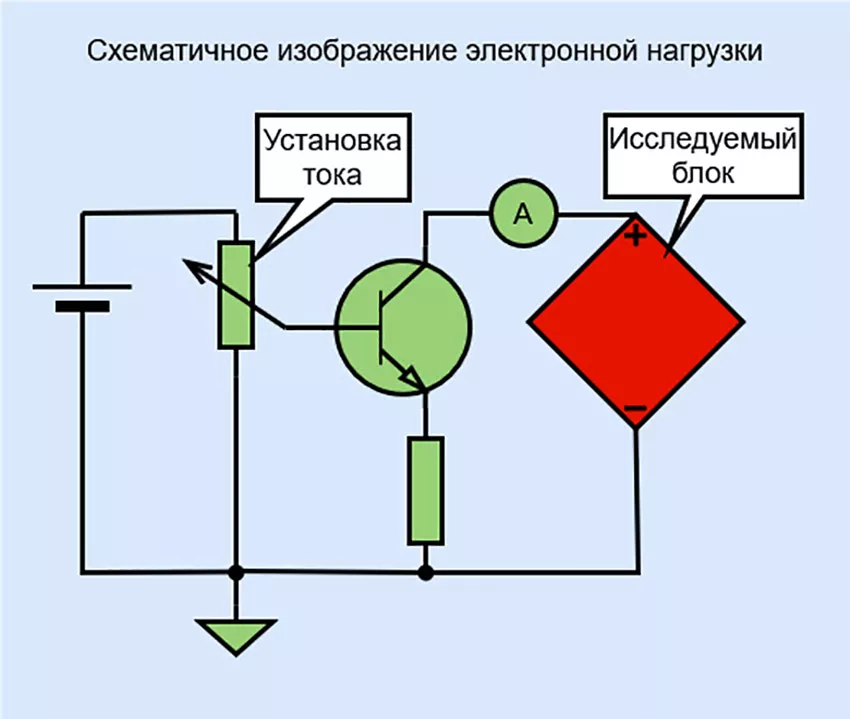

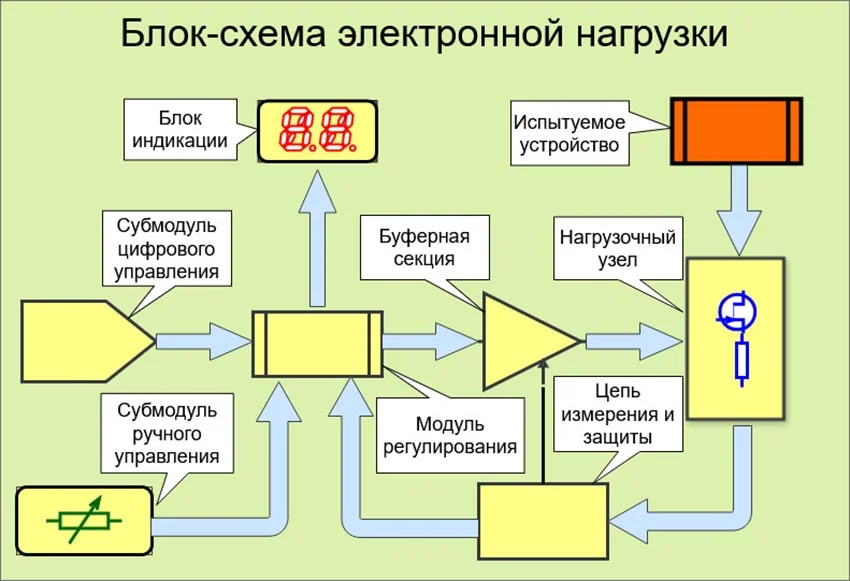

Есть несколько главных компонентов, которые формируют функциональность и точность этих приборов.
Модули регулирования являются основой электронного имитатора. Они отвечают за управление величиной балласта, которую необходимо создать на источнике питания. Исходя из типа нагрузки (постоянный ток, постоянное напряжение, импульсный режим) используются заданные схемы регулирования. Среди них выделяются:
- Линейные регуляторы. Отличаются прецизионной точностью и стабильностью, но имеют сниженный КПД при больших разностях напряжений.
- Импульсные регуляторы. Увеличивают КПД и применяют большие токи, но создают электромагнитные помехи.
Измерительные цепи разработаны для контроля параметров балласта и источника питания. Они проводят точные измерения тока, напряжения и мощности, что критично для диагностирования. Главные элементы:
- Аналоговые и цифровые преобразователи. Превращают непрерывные сигналы в машинные коды для обработки.
- Измерительные резисторы. Используются для определения тока по падению напряжения.
Системы защиты предотвращают повреждение как имитатора, так и тестируемого питающего источника при следующих нештатных ситуациях:
- Перегрев.
- Короткое замыкание.
- Превышение тока и напряжения.

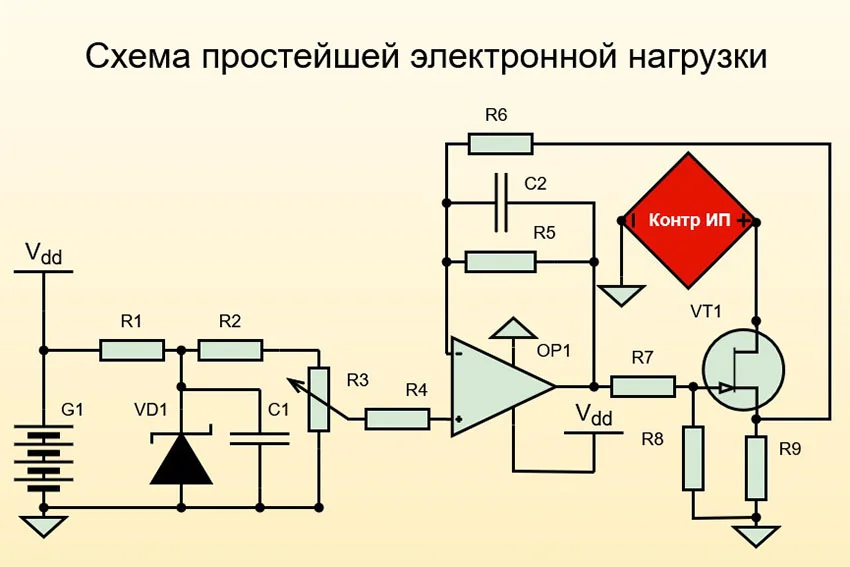

Принцип работы

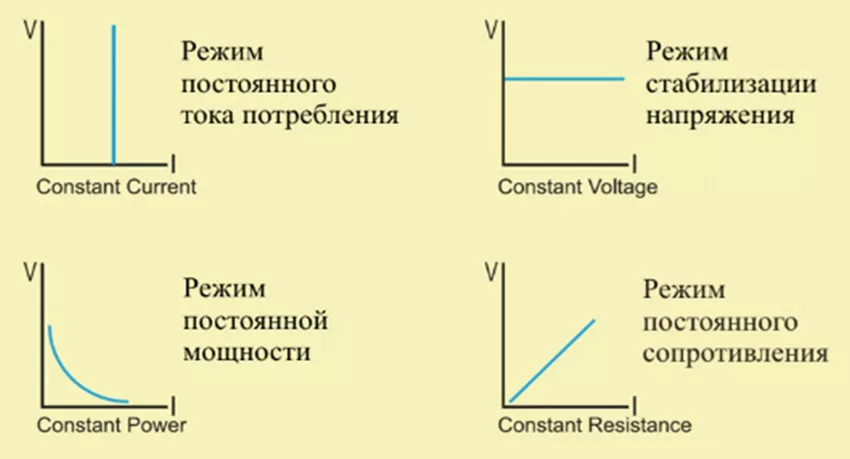

Режимы работы имитатора (определяются конкретными тестовыми заданиями):
- Постоянный ток (CC). Поддержка заданного уровня тока для обеспечения фиксированной нагрузки. Часто используется при диагностировании источников питания и аккумуляторов.
- Постоянное напряжение (CV). Для диагностики устройств, требующих неизменного напряжения. Стабилизируется регулировкой тока.
- Постоянная мощность (CP или CW). Заданный уровень поддерживается управлением тока и напряжения.
- Постоянное сопротивление (CR). Стабилизация значения балластного сопротивления.

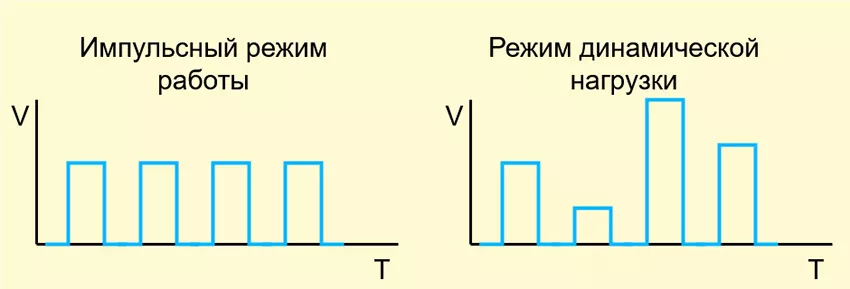

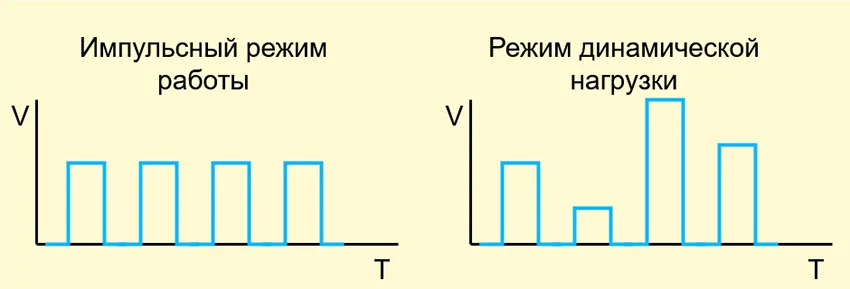

- Импульсный режим. На балласт подаётся импульсное напряжение, что повышает КПД схемы и расширяет управляющие возможности.
- Динамическая нагрузка. Свойства балласта изменяются по заданному алгоритму, что подходит для проверок питающей аппаратуры в различных сценариях.
| Режим | Описание |
| CC | Стабилизирует уровень тока |
| CV | Стабилизирует выходное напряжение |
| CP или CW | Поддержка заданного уровня мощности |
| CR | Испытание при неизменном значении балластного сопротивления |
| Импульсный | Дискретный вид выходного напряжения |
| Динамический | Изменение параметров по заданному закону |

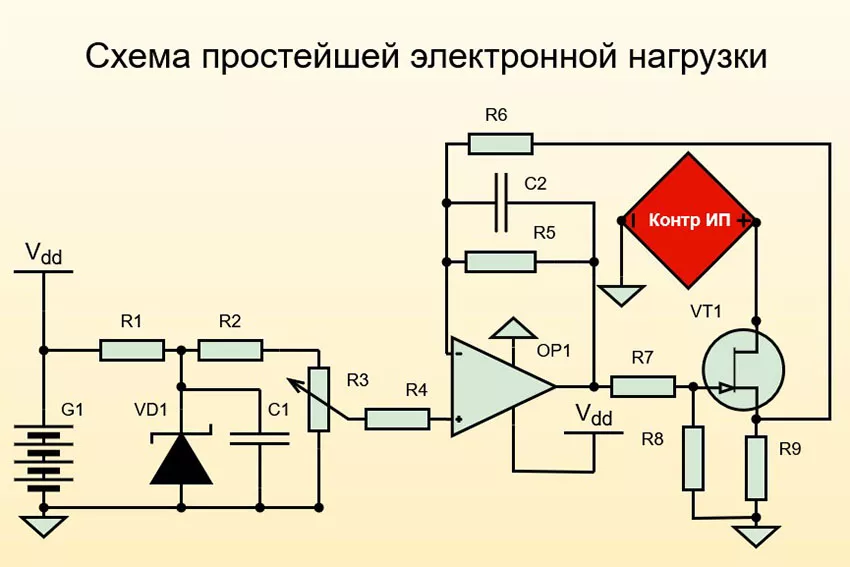

Схемы и алгоритмы управления нагрузкой
Они зависят от используемой модели имитатора, но главный принцип не меняется: сбор данных, обработка и выполнение команд.
Существует два основополагающих типа управления:
- Аналоговое. Использует аналоговые схемы для регулирования балласта. Отличается повышенным быстродействием, но может быть менее функциональным.
- Цифровое. Основано на использовании микроконтроллеров или цифровых сигнальных процессоров (DSP). Реализует сложные алгоритмы с высокоточным регулированием.
Алгоритмы цифрового управления включают этапы:
- Сбор информации. Микроконтроллер получает показания датчиков и анализирует текущие показания.
- Обработка. На основе полученной информации микроконтроллер вычисляет требуемые корректировки для поддержания заданного рабочего режима.
- Выполнение команд. После обработки микроконтроллер отправляет управляющие сигналы модулям регулирования, которые исполняют соответствующие действия.
Технические характеристики электронной нагрузки определяют её возможности и область применения. Вот некоторые основополагающие параметры:
- Диапазон токов. Чаще изменяется от десятков миллиампер до сотен ампер.
- Диапазон напряжений. От милливольт до нескольких сот вольт.
- Точность регулировки. Определяет, точность задания требуемых значений.
- Температура. Указывают температурный интервал, при которых гарантируется работоспособность аппаратуры.
- Особенности калибровки. Включают процедуры, необходимые для поддержания точности измерений.
Они помогают инженерам найти требуемую модель имитатора и обеспечить достоверность проводимых тестов.
Дополнительные функции
Современные имитаторы также могут включать функции мониторинга для отслеживания состояния аппаратуры в текущем времени. Поддержка интеграции с системами автоматизации и IoT даёт пользователям гибкость в управлении и в анализе данных. Это открывает новые способы использования электронных имитаторов в сложных конфигурациях тестирования и разработки.
Применение в профессиональной практике
Имитаторы используются не только для анализа соответствия характеристикам, но и для проверки устойчивости и надёжности устройств электропитания. Вот основные задачи, которые они решают:
- Проверка стабильности выходного напряжения при изменении тока потребления. Достигается моделированием заданных режимов работы. Это критически важно для чувствительных к напряжению компонентов, таких как микропроцессоры и микроконтроллеры.
- Проверка КПД блока питания. Диагностика эффективности преобразования энергии при установленных уровнях нагруженности. Это помогает выявлять возможные потери мощности и оптимизировать конструкцию аппарата.
- Оценка ёмкости аккумуляторных батарей. Определяет время автономной работы электронного оборудования.
- Имитация переходных процессов. Оценка стабильности работы электропитания при резких изменениях параметров потребления мощности.
- Проверка токоограничительной способности. Оценивает способность прибора предотвращать перегрузки и короткие замыкания, обеспечивая этим безопасность в работе.
- Диагностирование преобразователей. Мониторинг выходных значений преобразователей с динамической нагрузкой для выявления проблемных состояний.
- Оценка поведения в экстремальных средах. Тестирование электроники при низких и высоких температурах выявляет возможные недостатки и предотвратить сбои.
Это востребованные инструменты для инженеров-разработчиков и спецов по тестированию. Они помогают зафиксировать и проанализировать первостепенные параметры питающих и зарядных устройств. Их функционал помогает:
- Анализировать характеристики выходных сигналов. Наблюдать за значениями и изменениями формы сигнала, например, уровнем пульсаций или шумами. Это полезно для выявления скрытых проблем в работе электропитания.
- Проводить депараметризацию. Это выявление несоответствия между теоретическими показателями и действительными значениями, что помогает выявлять неисправности.
- Диагностировать неисправности. Это локализация проблем в цепи питания с помощью имитации рабочих условий. Например, постепенное увеличение нагруженности показывает, при каком уровне происходит сбой.
- Измерять время отклика. Это определяющая характеристика для некоторых схем, где требуется скоростная реакция на изменение нагруженности.
- Дать нормированный разряд аккумуляторов. Это необходимо для получения объективных показателей их ёмкости и состояния.
- Оценить устойчивость к внешним факторам. В лабораториях имитируется эксплуатационная среда, например, создаются электромагнитные помехи или вибрации для оценки их влияния на питающее электрооборудование.
Использование электронных нагрузок также способствует более полному пониманию взаимодействия различных компонентов системы, позволяя выявлять потенциально слабые места.
Автоматизация и сценарии тестирования
Программное управление создаёт предпосылки для автоматизации хода тестирования:
- Создание заранее разработанных сценариев, включающих конкретные режимы нагрузки и временные интервалы.
- Интеграция с другими системами автоматизации тестирования упрощает управление процессом и сбором данных. Это выгодно для серийного производства, где на переднем плане оперативная и продуктивная проверка большого количества изделий.
- Автоматизированные системы сокращают время на выполнение тестов, позволяя быстрее получать результаты и принимать решения.
- Многие современные имитаторы оснащены интерфейсами связи (например, Ethernet, USB), что позволяет удалённо управлять ими и отслеживать испытания в текущем времени. Это удобно для проведения долговременных процедур или мониторинга состояния оборудования.
- Исключение человеческого фактора повышает точность тестирования, что критично для высокоточных приборов.
- Возможность проводить однотипные испытания многократно с высокой повторяемостью способствует стабильности получаемых результатов и объективной оценке качества.
- Автоматическое создание отчётов с графиками и таблицами упрощает анализ и выявление проблем.
Использование управляемых нагрузок в сочетании с автоматизацией позволяет значительно уменьшить время, повысить точность и обеспечить более надёжное диагностирование блоков питания.
Критерии выбора и рекомендации по эксплуатации
Выбор устройства прямо зависит от специфики испытуемого устройства. Нужно учесть первостепенные параметры для анализа.
| Параметр | Описание | Мотивация |
| Мощность | Определяет допустимую нагрузку | Выбирайте модель с запасом мощности от 30%, чтобы избежать перегрева и повреждений |
| Напряжение | Убедитесь, что диапазон напряжения соответствует тестовым заданиям | Для многоплановых проверок ищите модели с расширенным диапазоном |
| Ток | Допустимое значение | Определяет границы применимости для аппаратуры с большим потреблением тока |
| Калибровка и точность | Важны для обеспечения достоверности результатов тестирования | Приобретайте высокоточные модели с калибровкой |
| Рабочие частоты | Частотный диапазон бесперебойной работы | Диагностирование аппаратов, работающих в расширенном частотном диапазоне |
| Тип нагрузки | Постоянная, переменная или импульсная | Определите требуемый тип |
| Скорость изменения нагрузки | Важна для динамических тестов, где требуется быстрое изменение параметров | Выбирайте высокочастотные модели |
| Режимы | CC, CV, CP, CR | Определите, какие режимы используются для решения ваших задач |
| Интерфейс | USB, GPIB, LAN и другие | Убедитесь, что интерфейсы совместимы с вашим оборудованием и ПО |
| Дополнительные функции | В ряде устройств имеются встроенные осциллографы, генераторы сигналов или другие сервисные средства | Определитесь в необходимости их наличия |
| Массогабариты | Размеры и вес | Важны для размещения в небольшом пространстве |
Учитывайте необходимый запас прочности. Например, пиковые токи могут заметно превышать номинальное значение. Выбирайте прибор с соответствующим запасом.
Особенности работы и обслуживания
Корректная эксплуатация и регулярное обслуживание управляемых нагрузок занимают центральное место в их долговечности. Вот ряд рекомендаций:
- Правильная эксплуатация. Следуйте инструкциям производителя по установке и настройке оборудования. Не превышайте допустимые значения тока и напряжения, чтобы избежать повреждений.
- Настройка. Корректно задавайте параметры, соответствующие характеристикам тестируемого устройства или схем.
- Калибровка электронных приборов. Для поддержания точности измерений рекомендуется проводить каждые 6—12 месяцев и чаще при интенсивной эксплуатации.
- Мониторинг состояния. Используйте встроенные функции для отслеживания состояния. Это поможет выявить потенциальные проблемы на ранней стадии.
- Предотвращение сбоев. Следите за температурным окружением аппаратуры. Перегрев может повредить компоненты. Используйте охлаждение. Также проверяйте состояние кабелей и соединений, чтобы избежать дефектного контакта.
Но главное — регулярное обслуживание. Регулярная чистка от пыли и грязи помогает поддерживать долговечность оборудования. Обратите внимание на вентиляционные отверстия, чтобы обеспечить циркуляцию воздуха.

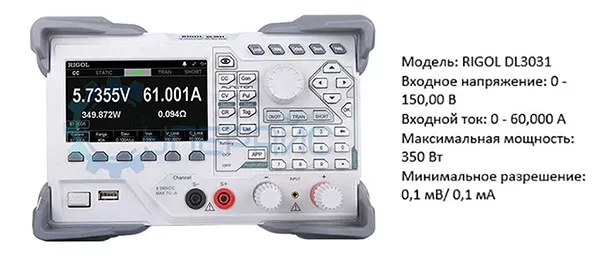

Программируемая нагрузка Rigol DL3031: универсальный и точный инструмент
Rigol DL3031 - программируемый тестер для электротехнических измерений. Подходит для профессионалов и любителей электроники, обеспечивая точность, многофункциональность и компактность. Поддерживает различные режимы работы, уровни тока, напряжения и мощности. Идеально для лабораторий и производства.
Преимущества прибора:
Разнообразие режимов работы.
Возможность адаптации к различным задачам.
Современные тренды и перспективы
Технологии развиваются дальше, и важно быть в курсе нынешних тенденций для оптимизации рабочих техпроцессов. Всё актуальнее становятся следующие направления:
- Поддержка различных протоколов и интерфейсов.
- Всё больше производителей интегрируют свои устройства с облачными платформами для удалённого управления имитаторами, сбора данных и анализа результатов испытаний.
- Использование ИИ и машинного обучения для анализа данных и оптимизации тестовых процессов становится всё более необходимым. Это помогает автоматизировать рутинные задачи и повысить точность их решений.
- Разработка управляемых моделей с интеллектуальными функциями, такими как автоматическая калибровка и самодиагностика. Это упрощает управление и повышает надёжность.
- Сочетание с автоматизированными системами, основанными на программном обеспечении, становится стандартом для повышения эффективности и сокращения времени на проверку.
- Модульность позволяет гибко настраивать оборудование под конкретные нужды, увеличивая его универсальность и применимость.
- Усовершенствованные алгоритмы точнее контролируют и анализируют работу в различных условиях, что повышает надёжность тестирования и безопасность работы.
- Устойчивость к перегрузкам показателя позволит увеличить мощностный диапазон исследования аппаратуры.
- Уменьшение размеров и портативность приводит к появлению мобильных и более эргономичных устройств.
- Экологичность и энергоэффективность, за счёт которых новые модели имеют улучшенные показатели энергопотребления.

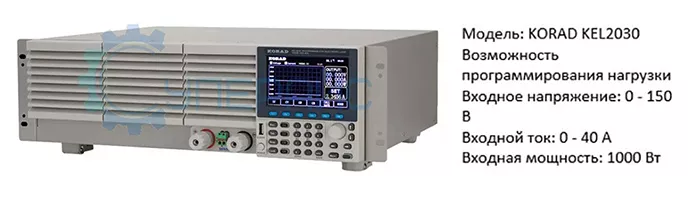

Электронная нагрузка KORAD KEL2030 - универсальное устройство для проверки блоков питания до 1000 Вт.
Обеспечивает:
- Гибкость: регулируемые режимы для тестирования разных типов адаптеров.
- Надёжность: встроенные защитные механизмы.
- Простоту использования: компактная и лёгкая конструкция.
- Универсальность: поддержка различных режимов тестирования.
- Мощность: достаточна для проверки большинства источников питания.
- Удобство: интуитивно понятный интерфейс с цифровым дисплеем.
КЕL2030 позволяет безопасно и точно тестировать блоки и адаптеры питания, оценивая их производительность и надёжность в реальных условиях.

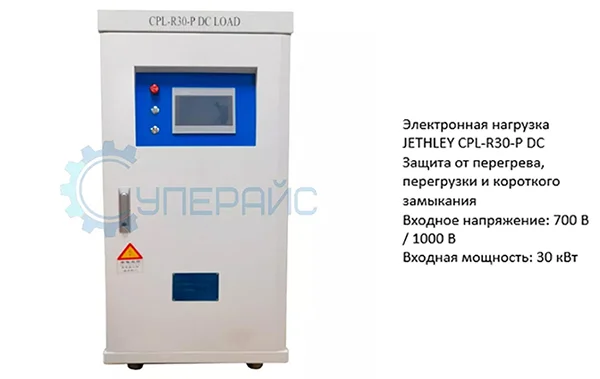

Электронная нагрузка тока ЈЕTHLEY CPL-R30-P DC — профессиональное устройство для тестирования электронных компонентов, незаменимое в лабораториях и на производственных линиях.
Функциональные возможности и удалённый интерфейс обеспечивают точную работу в любых условиях.
Особенности:
- Работает с напряжением до 700 В/1000 В и мощностью до 30 кВт.
- Точные измерения благодаря встроенным датчикам и алгоритмам обработки данных.
- Большой сенсорный дисплей диагональю 8 дюймов.
- Интерфейс управления по RS232C/RS485.
- Встроенные функции защиты.
Электронная нагрузка DC JETHLEY CPL-R30-P - выбор для тех, кто ценит точность, удобство и безопасность. Производительный и функциональный прибор идеально подходит для профессионального использования в лабораториях и промышленности.
Понимание технических основ и новых направлений облегчит выбор подходящей электронной нагрузки. И в этом поможет компания «Суперайс», в каталоге которой выставлено оборудование с подробным описанием характеристик и преимуществ.
Электронная нагрузка занимает центральное место в тестировании и диагностике разноплановой аппаратуры. Она позволяет моделировать требуемые режимы, имитируя рабочую среду.
Роль балластных имитаторов в диагностике заключается в повышении надёжности, оптимизации характеристик, ускорении разработки и сокращении затрат. Выбор оборудования — основополагающий этап в организации профессионального тестирования. Компания «Суперайс» предлагает расширенный перечень электронных нагрузок, отличающихся:
- Повышенной точностью измерений: минимизация погрешностей и обеспечение достоверных результатов.
- Расширенным диапазоном регулировки параметров: возможность моделирования различных рабочих режимов.
- Надёжностью и долговечностью: минимизация технических проблем и обеспечение долговременного срока службы.
- Дружелюбным и интуитивно понятным интерфейсом: упрощение управления и контроля.
Для повышения эффективности управления балластом рекомендуется тщательно изучить техническую документацию, чтобы понимать возможности и ограничения оборудования.
