Какие приборы используют инженеры каждый день и почему

Время чтения: 21 минута

Если посмотреть на рабочее место инженера-электронщика, оно редко выглядит как лаборатория из рекламного каталога. Обычно на столе лежит плата, рядом несколько щупов, паяльная станция, мультиметр, блок питания и монитор осциллографа. Где-то стоит микроскоп, а в ящике ждут «работы» логический анализатор, генератор сигналов и другие специализированные приборы.

Не каждый инженер ежедневно использует весь арсенал измерительной техники. Большая часть задач закрывается несколькими приборами. Причём дорогой и сложный аппарат не всегда оказывается самым полезным.

Причина простая: инженерная работа — это не постоянный поиск максимально точного измерения. Сначала нужно понять, что происходит с устройством, затем локализовать неисправность и переходить к детальной диагностике.

Например, неисправная плата не запускается. Первое действие — вовсе не подключение анализатора спектра. Гораздо логичнее проверить сопротивление по питанию мультиметром, подать напряжение от лабораторного блока питания с ограничением тока и посмотреть, что происходит с потреблением. Если питание выглядит нормально, подключается осциллограф. А когда становится понятно, какой узел неисправен, в работу может вступить микроскоп или пирометр.

Набор приборов инженера формируется не по принципу «чем больше, тем лучше», а вокруг повторяющихся рабочих сценариев.

Когда у инженера только один прибор — это мультиметр. Когда у инженера десять приборов — мультиметр среди них наиболее часто используемый. Цифровой мультиметр — это комбайн, который умеет измерять напряжение (постоянное и переменное), ток, сопротивление, прозвонку цепей, а в хороших моделях — ещё ёмкость, частоту и даже температуру. Один прибор заменяет вольтметр, амперметр и омметр. Раньше для этого нужны были три разных устройства.

Когда что-то не работает, инженер первым делом берёт мультиметр. Это как стетоскоп у врача: простой, но невероятно информативный. С ним проверяют напряжение на плате, убеждаются, что питание приходит, измеряют ток потребления, прозванивают дорожки на обрыв, смотрят сопротивление резисторов и исправность диодов.

В повседневной работе мультиметр используется для:

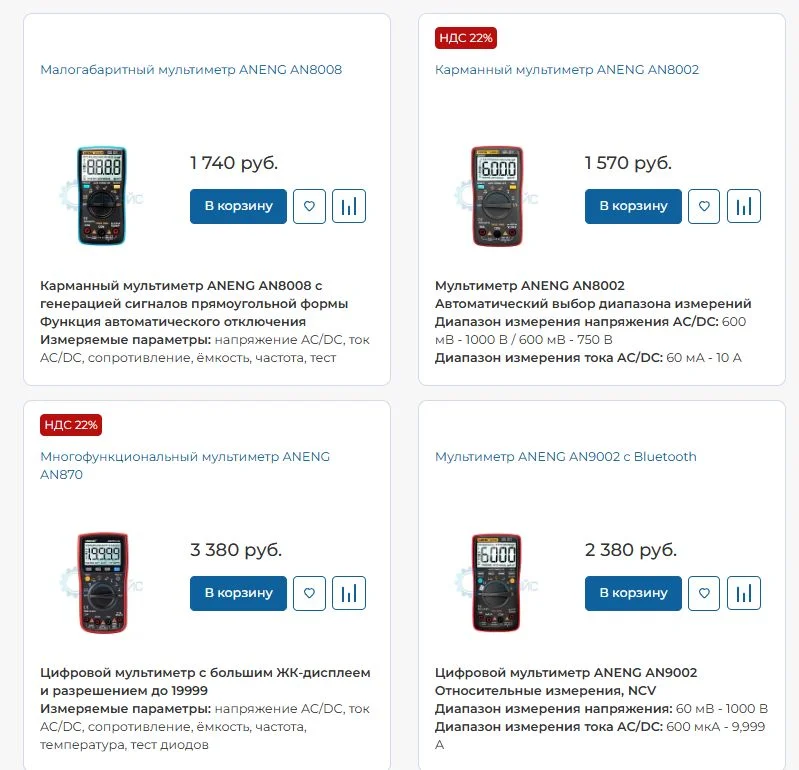

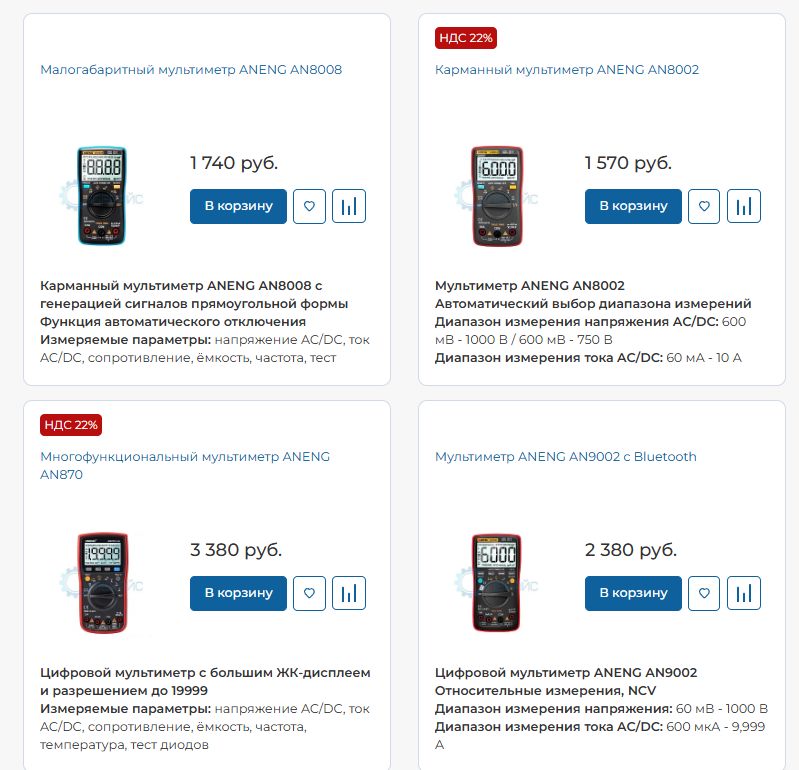

В каталоге компании Суперайс можно подобрать мультиметры под разные задачи — от компактных моделей для выездов до профессиональных приборов с расширенным функционалом. Для ежедневной работы большинству инженеров хватает портативного мультиметра с True RMS (истинное среднеквадратичное значение) — он правильно измеряет напряжение на несинусоидальных сигналах, а это сейчас почти везде.

Осциллограф — это прибор, который визуализирует электрический сигнал во времени. Инженер видит, как именно выглядит напряжение: есть ли пульсации, шумы, выбросы, фронты импульсов, правильная ли частота.

Инженеры используют осциллографы регулярно: при отладке новых плат, поиске помех, проверке работы датчиков, анализе сигналов на шинах I²C, SPI, UART. Даже если схема собрана правильно, сигнал может «плыть» из-за наводок, плохой разводки или неподходящих компонентов — осциллограф это покажет.

Без осциллографа отладка цифровых схем похожа на гадание. Особенно когда речь про цифровые шины. Мультиметр покажет, что напряжение есть. Но будет ли обмен данными? Увидит ли контроллер стартовый бит? Вот здесь осциллограф и выручает.

Осциллографы делятся на настольные и портативные.

Настольные — это серьёзные машины с полосой пропускания 100–350 МГц и частотой дискретизации до 1 Гвыб/с. Они стоят дорого, занимают место, но дают максимальную точность и функциональность: встроенный генератор сигналов, анализ спектра (FFT), поддержку SCPI и LabVIEW для автоматизации измерений.

Портативные осциллографы работают от аккумулятора, помещаются в рюкзак, а по характеристикам уже догоняют настольные модели. Например, модели с полосой 100–200 МГц и частотой дискретизации 1 Гвыб/с. Их берут в командировки, на выездные ремонты, в поля. Для автоэлектрика или мастера по ремонту бытовой техники портативный осциллограф — это настоящее спасение.

Типичные сценарии применения осциллографа:

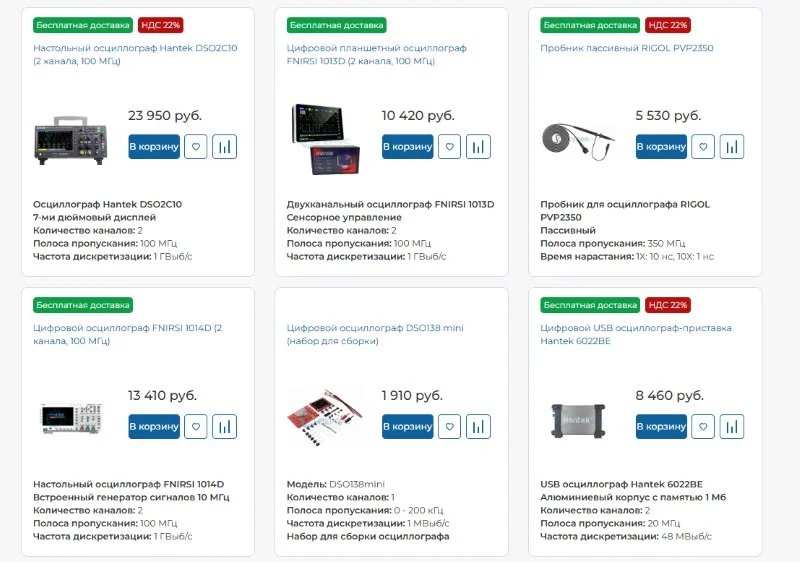

В каталоге Суперайс представлены цифровые настольные и портативные осциллографы, а также USB-приставки. Причём компактность не означает автоматически низкую функциональность. Современный портативный прибор способен закрывать вполне серьёзные диагностические задачи, если его полоса пропускания, частота дискретизации и входные характеристики соответствуют измеряемому сигналу.

Мультиметр способен измерить сопротивление и в некоторых случаях ёмкость. Но если нужно разобраться с параметрами конденсаторов, катушек и других пассивных компонентов, возможностей обычного мультиметра может не хватить.

Здесь используются LCR-метры.

Резистор может иметь индуктивность (если он проволочный). Конденсатор имеет эквивалентное последовательное сопротивление — ESR. Катушка индуктивности имеет собственную ёмкость. Для их измерения есть RLC-метры — приборы, которые измеряют сопротивление, индуктивность и ёмкость. А также показывают ESR конденсаторов — параметр, от которого зависит, умрёт ли скоро блок питания или будет работать десять лет.

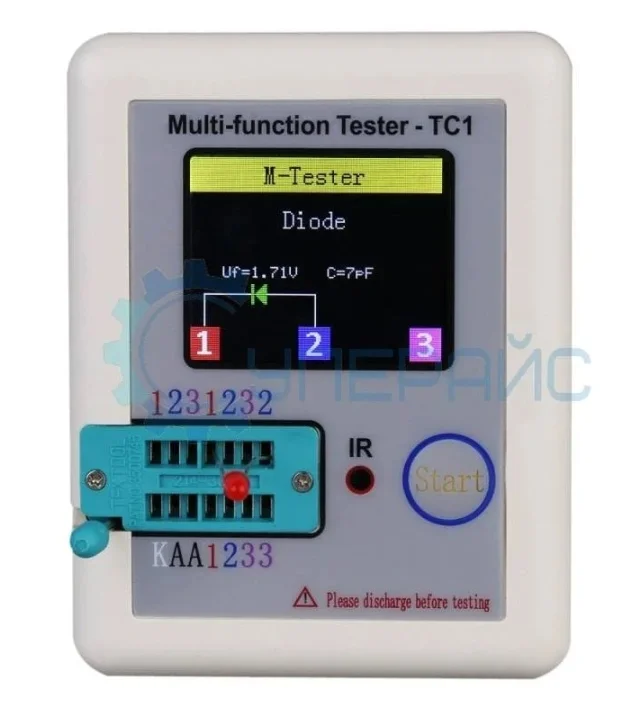

Один из ярких примеров — многофункциональный измеритель Tester-TC1.

Это маленькое устройство умеет:

В повседневной жизни этот прибор нужен, когда:

LCR-метр — хороший пример прибора, который нужен не каждому инженеру каждый день, но становится практически незаменимым в своей области.

Одна из самых недооценённых новичками вещей в электронике — контролируемое питание. Когда прототип подключают непосредственно к случайному адаптеру, диагностика становится сложнее. Непонятно, какой ток потребляет устройство, как оно реагирует на изменение напряжения и что произойдёт при коротком замыкании.

Лабораторный блок питания — это источник питания с защитой от перегрузки, с ограничением тока, с возможностью точной установки напряжения и тока. Инженер подключает плату к ЛБП, потому что он позволяет контролировать, сколько тока потребляет устройство.

Зачем это нужно на практике:

Эти приборы используют ежедневно: при тестировании новых плат, проверке блоков питания, отладке устройств с разным энергопотреблением. Например, плата может нормально работать при 5 В и 1 А, но при увеличении нагрузки до 2 А начинаются сбои — это видно только при тестировании.

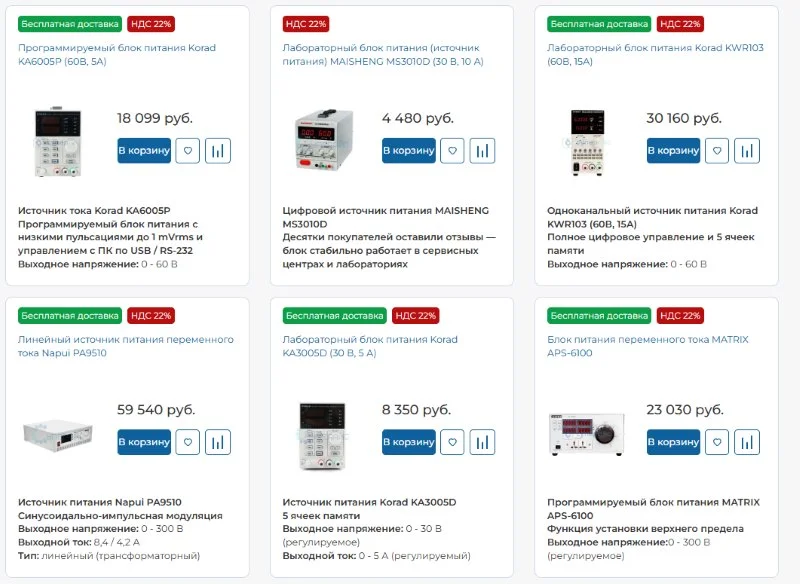

В каталоге Суперайс есть и простые линейные ЛБП, и программируемые импульсные с цифровым управлением. Компактные модели вроде Wanptek KPS6020D — это надёжные одноканальные источники, которые сочетают точность и доступную цену.

Инженер-электронщик паяет. Не каждый день, но регулярно. Потому что прототип надо собрать, перепаять компонент или пришла плата с заводским браком, и нужно заменить конденсатор.

Паяльники — базовый инструмент. Современные паяльные станции позволяют регулировать температуру, быстро менять жала и поддерживать стабильный нагрев. Ведь температура жала должна быть стабильной — иначе либо припой не плавится, либо есть риск перегрева платы и отрыва дорожек.

Термовоздушные паяльные станции — для SMD-компонентов. Когда нужно припаять или отпаять микросхему с ножками, которые не достать паяльником. Горячий воздух греет всю зону, припой плавится, и компонент снимается пинцетом. Без этого ремонт современной электроники — головная боль.

На практике инженер сталкивается с разными задачами: от быстрой перепайки разъёма до тонкой работы с микросхемами в корпусах QFN, BGA и других. Здесь важны стабильность температуры, быстрый отклик нагревателя и удобство жала. Антистатическая защита обязательна: один разряд — и микросхема может выйти из строя без видимых повреждений.

Перегрев — одна из самых частых причин отказов электроники. Не всегда легко понять, какой компонент греется, просто потрогав плату. Здесь на помощь приходят тепловизоры и пирометры.

Если компонент потребляет слишком много энергии, часть этой энергии превращается в тепло. Поэтому локальный перегрев часто становится одним из первых признаков неисправности.

Самый простой вариант — пирометр. Он позволяет бесконтактно измерять температуру в пределах измерительного пятна.

Более информативный инструмент — тепловизор. Он формирует температурную карту поверхности, поэтому инженер видит не одно значение, а распределение температуры.

Это помогает быстро обнаруживать:

Тепловизор не заменяет мультиметр или осциллограф. Он показывает следствие, а не обязательно причину.

Если на плате горячий MOSFET, нужно узнать, почему он перегревается. Возможно, неисправен сам транзистор. А возможно, проблема находится в драйвере, нагрузке или цепи управления. Поэтому тепловая диагностика хорошо работает в связке с электрическими измерениями.

Плата может выглядеть вполне крупной, пока не приходится паять на ней компоненторазмер 0201 или проверять контакты выводов QFN-корпуса. После этого становится понятно, что человеческий глаз не справляется с задачами визуального контроля.

Современные SMD-компоненты имеют настолько малые размеры, что проблема заключается не только в самой пайке. Нужно увидеть, есть ли перемычка между выводами, правильно ли сформировано паяное соединение, не повреждена ли маска, нет ли микротрещины или смещения компонента.

Он используется на этапах:

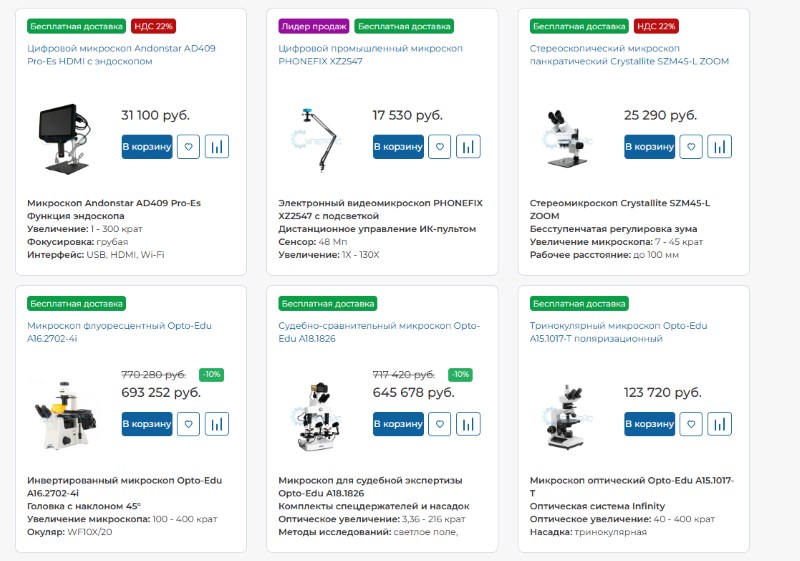

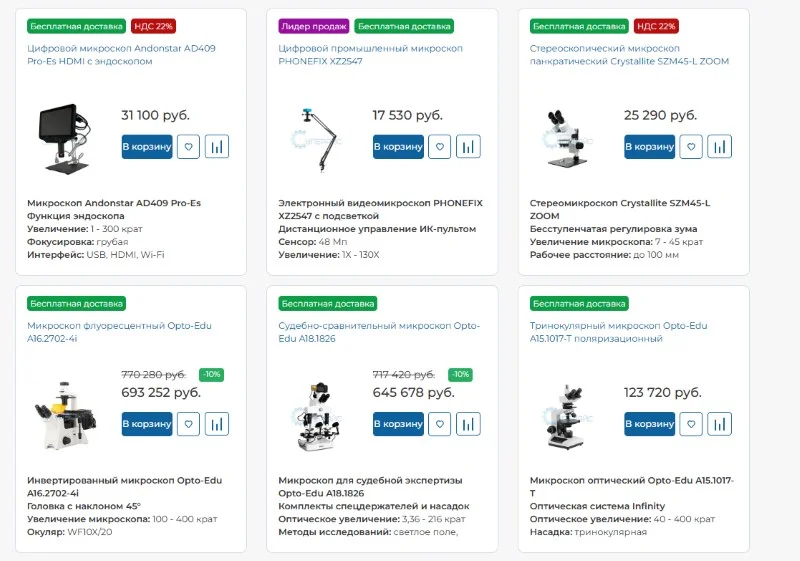

У цифрового микроскопа есть преимущество — изображение можно вывести на монитор. Это удобно при длительной работе и при совместной диагностике: специалист смотрит не в окуляр, а на экран.

Хороший пример — Andonstar AD409 Max. Это цифровой USB-микроскоп, ориентированный в том числе на ремонт и пайку электроники.

Диагностика не всегда сводится к наблюдению за неисправным устройством. Иногда нужно создать контролируемый сигнал и посмотреть, как схема на него реагирует.

Например, требуется проверить усилитель. Вместо подачи произвольного аудиосигнала инженер подключает генератор и задаёт конкретную частоту и амплитуду. Затем осциллографом измеряется результат.

Так можно исследовать коэффициент усиления, форму сигнала, наличие искажений, ограничение по амплитуде, переходные процессы. Генератор сигналов становится особенно полезным при разработке аналоговых схем, аудиоэлектроники, фильтров, усилителей, преобразователей и различных измерительных трактов.

Электронная нагрузка потребляет заданный ток или мощность и позволяет контролировать поведение источника при разных режимах.

Так проверяют параметры источников питания:

Для инженера это важный момент: источник питания нельзя нормально оценить только по надписи на корпусе. Его характеристики проявляются тогда, когда появляется реальная нагрузка.

Если вы только начинаете или обновляете свою лабораторию, важно не покупать «всё подряд», а собрать набор под реальные задачи. Сначала — базовый комплект: мультиметр, осциллограф, паяльная станция, источник питания. Дальше — по мере роста сложности проектов: электронные нагрузки, тепловизоры, дополнительные измерительные приборы.

При выборе ориентируйтесь на параметры, которые реально влияют на работу: точность, скорость, надёжность, удобство. Не менее важна эргономика: как прибор лежит в руке, насколько читаемый дисплей, удобно ли менять щупы или жала, есть ли защита от случайных ошибок.

Не стоит брать «самый мощный» прибор, если задачи этого не требуют. Например, для ремонта бытовой электроники зачастую хватает осциллографа с полосой 100 МГц, а для сложных разработок может понадобиться больше. Главное — чтобы инструмент позволял решать ваши повседневные задачи быстро и надёжно.

Хватит ли одного мультиметра?

Для простых электрических проверок — да. Но мультиметр не показывает форму сигнала и не позволяет увидеть короткие провалы, выбросы и высокочастотные помехи. Поэтому при разработке и ремонте электроники он дополняется осциллографом. Эти приборы решают разные задачи и не заменяют друг друга.

Зачем инженеру лабораторный блок питания?

Лабораторный источник питания позволяет контролировать напряжение и ток, а также ограничивать максимальный ток нагрузки. Это особенно важно при первом включении новой или неисправной платы. Если в схеме есть короткое замыкание, ограничение тока помогает снизить риск повреждения компонентов и одновременно даёт полезную информацию о характере неисправности.

Нужен ли микроскоп для пайки SMD?

При работе с мелкими SMD-компонентами микроскоп значительно упрощает монтаж и контроль. Он позволяет увидеть перемычки между выводами, повреждения контактных площадок, качество пайки и смещение компонентов. Для регулярного ремонта плат микроскоп часто оказывается не менее важным инструментом, чем мультиметр.

Что лучше для электроники: цифровой или оптический микроскоп?

Зависит от задачи. Цифровой микроскоп удобен при ремонте, поскольку изображение можно вывести на большой монитор и работать, не отрывая взгляд от платы. Оптический стереомикроскоп обеспечивает естественное стереоскопическое восприятие и хорошо подходит для манипуляций с мелкими компонентами. При выборе важны не только увеличение, но и рабочее расстояние, поле зрения, освещение и удобство работы с инструментом.

Нужен ли генератор сигналов на каждом инженерном столе?

Нет. Генератор полезен при разработке и проверке аналоговых схем, усилителей, фильтров и различных сигнальных трактов. Если такие задачи возникают редко, генератор не обязательно покупать первым. Для базовой диагностики электроники гораздо важнее мультиметр, ЛБП и осциллограф.

Почему True RMS важен для мультиметра?

True RMS позволяет корректнее измерять действующее значение переменного сигнала, форма которого отличается от идеальной синусоиды. Это важно при работе с импульсными источниками питания, преобразователями и другой современной электроникой. Для простых измерений бытового переменного напряжения функция может быть менее критична, но в инженерной работе она заметно расширяет возможности мультиметра.

Какие приборы нужны инженеру для выездной диагностики?

Комплект зависит от объекта, но обычно основу составляют портативный мультиметр, компактный осциллограф и источник питания, если его использование возможно на месте. Для ремонта электроники могут понадобиться портативный микроскоп и паяльное оборудование. Важно учитывать не только характеристики приборов, но и их массу, автономность, защиту входов и удобство транспортировки.

Какие приборы используются инженерами чаще всего?

На большинстве рабочих мест лежат мультиметр, лабораторный источник питания и осциллограф. В ремонтной электронике к ним часто добавляются микроскоп и паяльная станция. Остальное оборудование — генераторы, электронные нагрузки, логические анализаторы, LCR-метры, тепловизоры и анализаторы спектра — используется в зависимости от специализации и конкретных задач.
