Выездные испытания: как питать устройство, если нет сети
66 Выездные испытания редко проходят в комфортных условиях. Часто бывает так, что электричество либо отсутствует, либо его качество настолько нестабильно, что подключать приборы опасно.
В такой ситуации перед инженером возникает дополнительная задача. Если в лаборатории главным становится точность измерений, то на выезде приходится сначала организовать само существование измерительной системы. Нужно питание оборудования, защищать его от скачков напряжения и при этом не возить с собой полтонны аккумуляторов.
В статье разберём, какие варианты работают на выезде, что выбрать под разные задачи и как не сжечь прибор из-за «кустарной» схемы.
Время чтения: 22 минуты
- Почему повербанк не всегда решение
- Какие приборы особенно чувствительны к качеству питания
- Откуда можно брать электроэнергию
- Немного теории про аккумуляторы
- Немного про форму сигнала
- Нужно ли брать лабораторный источник питания
- Как рассчитать необходимый запас энергии
- Практические советы по организации питания в поле
- Как защитить измерительную аппаратуру
- Какие приборы помогают контролировать автономную систему
- Чек-лист перед выездом
Почему повербанк не всегда решение
На первый взгляд, проблема решается внешним аккумулятором. В каталоге Суперайс представлены модели ёмкостью от 10 000 до 322 000 мАч с поддержкой быстрой зарядки QC 3.0 и мощностью до 1200 Вт. Это поможет запитать ноутбук, планшет и даже серьёзное измерительное оборудование.
Но иногда USB-выхода недостаточно. Здесь нужны другие решения.
Ведь только на первый взгляд кажется, что всё просто: достаточно взять аккумулятор побольше, и проблема решена. На практике такой подход приводит либо к лишнему весу оборудования, либо к неожиданной нехватке энергии уже через несколько часов работы.
Любой комплект аппаратуры состоит не из одного прибора. Типовой «джентльменский набор» мастера — ноутбук, источник питания, освещение рабочего места, зарядные устройства, иногда паяльная станция, сетевое оборудование, измерительные преобразователи или вентиляторы охлаждения.
Даже если потребители кажутся маломощными, их суммарное энергопотребление велико.
Например, типовой комплект инженера:
- цифровой осциллограф — 20–40 Вт;
- ноутбук — 40–90 Вт;
- лабораторный блок питания — до нескольких сотен ватт в зависимости от нагрузки;
- светодиодное освещение рабочего места — 10–30 Вт;
- зарядные устройства и вспомогательное оборудование — ещё 20–50 Вт.
В результате суммарная мощность легко превышает 150–250 Вт. Если испытания рассчитаны на восемь часов, потребуется уже более 1,5–2 кВт·ч запасённой энергии. А это другой класс оборудования по сравнению не только с повербанком, но и с обычной автомобильной АКБ.
Поэтому первым этапом подготовки всегда становится расчёт реального энергопотребления.
Какие приборы особенно чувствительны к качеству питания
Простейший цифровой мультиметр, работающий от собственной батареи, практически не заметит отсутствия внешнего питания. Другое дело — современная лабораторная техника с высокочувствительными аналоговыми трактами и цифровой обработкой сигналов.
Стоит внимательно относиться к электропитанию:
- цифровых осциллографов;
- анализаторов спектра;
- лабораторных источников питания;
- генераторов сигналов;
- оборудования для диагностики промышленной электроники.
Даже кратковременный провал напряжения приводит к перезапуску прибора с потерей сохранённых данных.
Если испытания связаны с анализом переходных процессов, подобная ситуация означает, что придётся начинать эксперимент заново.
Поэтому автономный источник обязан давать не только достаточную ёмкость аккумулятора, но и стабильное выходное напряжение с минимальным уровнем собственных помех.

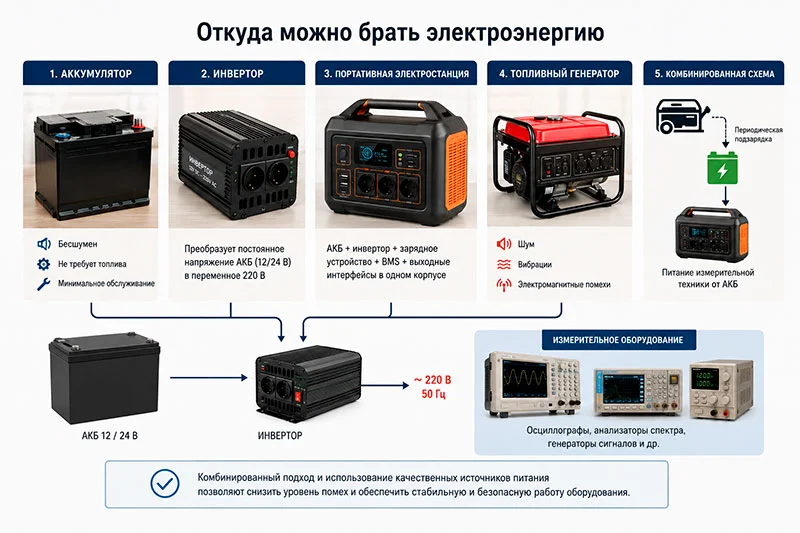

Откуда можно брать электроэнергию
Самым простым источником автономного питания остаётся аккумулятор. Он бесшумен, не требует топлива и практически не нуждается в обслуживании во время работы. Однако напрямую подключить большинство измерительных приборов к АКБ невозможно.
Для получения стандартных 220 В используется инвертор. Он преобразует постоянное напряжение аккумулятора в переменное напряжение бытовой сети. Другой вариант — портативные электростанции. По сути, это уже готовый энергетический комплекс, в котором объединены АКБ, инвертор, зарядное устройство, система управления батареей (BMS) и различные выходные интерфейсы.
В некоторых случаях остаются востребованными бензиновые и дизельные генераторы. Они позволяют работать практически неограниченное время при наличии топлива, однако создают шум, вибрации и электромагнитные помехи. Для точных измерений такие условия подходят далеко не всегда.
Есть и комбинированные схемы. Например, генератор используется только для периодической подзарядки аккумуляторной станции, а вся измерительная техника питается уже от АКБ. Такой подход позволяет снизить уровень помех и сделать электропитание стабильнее.
Что реально работает на выезде
Когда сети нет, у вас остаётся несколько рабочих путей. Ниже — самые надёжные из них, и их чаще всего используют на практике:
- Аккумуляторы и перезаряжаемые элементы. Для приборов на AA/AAA — NiMH-аккумуляторы с низким саморазрядом (Low Self-Discharge). Для «Кроны» — специальные перезаряжаемые аналоги. Это простой и предсказуемый способ: вы меняете батарейки на аккумуляторы и не меняете привычный сценарий работы.
- Пауэрбанки с подходящими характеристиками. Подойдут для устройств с USB-питанием, если у пауэрбанка есть выход с нужным напряжением и током. Важно смотреть не только на ёмкость, но и на максимальный ток и стабильность выходного напряжения.
- Внешние блоки питания с автономным источником. Например, переносные источники питания или компактные ИБП, запитываемые от аккумулятора 12 В (автомобильного или LiFePO4). Это удобно, когда питаете приборы с входным напряжением 12–24 В.
- Автомобильные инверторы и преобразователи. Если рядом есть автомобиль, возьмите инвертор 12→220 В или DC-DC-преобразователь под нужное напряжение. Это вариант для более мощных устройств, но помните, что дешёвые инверторы дают «грязное» напряжение, которое помешает измерениям.
При выборе автономного питания ориентируйтесь на стабильность и чистоту напряжения. Для точных измерений помехи в питании — это риск получить неверные результаты.
Немного теории про аккумуляторы
Аккумулятор — сердце автономной системы. Именно АКБ определяет, сколько времени получится работать без подключения к электросети. От его типа зависят масса оборудования, срок службы, скорость зарядки и даже безопасность эксплуатации.
Сегодня в выездных испытаниях применяют несколько основных технологий. Каждая из них имеет свои сильные и слабые стороны, поэтому универсального решения не существует.
Свинцово-кислотные AGM и GEL
Такие аккумуляторы используются уже много лет. Они сравнительно недорогие, хорошо изучены и широко распространены.
Однако для мобильной лаборатории их достоинства часто заканчиваются на цене. Главный недостаток — большой вес. АКБ ёмкостью 100 А·ч весит до 30 кг. Если добавить инвертор, кабели и сами измерительные приборы, переносить комплект становится непросто.
Кроме того, свинцовые АКБ не любят глубокий разряд. Высаживание «до нуля» заметно сокращает срок службы, поэтому фактически использовать удаётся лишь часть заявленной ёмкости.
Такие батареи остаются неплохим вариантом для стационарных испытательных стендов или объектов, куда оборудование доставляют на автомобиле и редко переносят вручную.
Литий-ионные аккумуляторы
Появление литий-ионных батарей заметно изменило подход к автономному питанию.
При одинаковой ёмкости они значительно легче свинцовых, быстрее заряжаются и способны отдавать большой ток без существенной просадки напряжения.
Именно такие аккумуляторы используются в большинстве ноутбуков, электроинструмента и портативной электроники.
Но есть и особенности. Литий-ионные элементы чувствительны к переразряду, перезаряду и перегреву. Поэтому качественная батарея всегда оснащается системой управления — BMS (Battery Management System), которая контролирует состояние каждой ячейки, балансирует заряд и защищает аккумулятор от аварийных режимов.
Литий-железо-фосфатные АКБ LiFePO₄
За последние годы всё больше инженеров выбирают литий-железо-фосфатные аккумуляторы (LiFePO₄).
Их главное преимущество — ресурс. Если обычные литий-ионные элементы рассчитаны примерно на 500–1000 циклов зарядки, то LiFePO₄ способны выдерживать несколько тысяч циклов без заметной потери ёмкости. Кроме того, они отличаются высокой термической стабильностью и считаются одной из самых безопасных литиевых технологий.
Для выездных испытаний это означает сразу несколько преимуществ:
- меньший вес по сравнению со свинцовыми батареями;
- возможность глубокой разрядки без ущерба ресурсу;
- стабильное напряжение практически на всём протяжении разряда;
- длительный срок службы даже при регулярной эксплуатации.
Поэтому нередко портативные электростанции профессионального уровня сегодня строятся на элементах LiFePO₄.

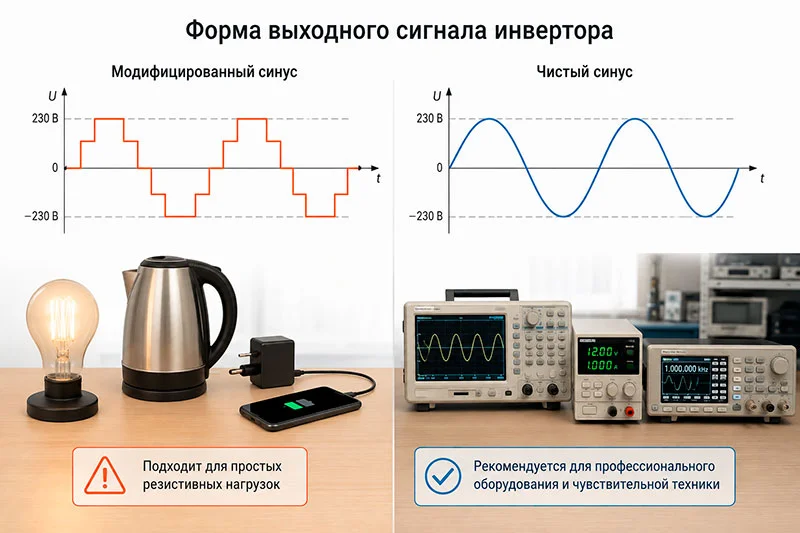

Немного про форму сигнала
У инверторов чаще всего встречаются два типа выходного сигнала: модифицированный синус и чистый синус.
Модифицированный синус — это ступенчатая аппроксимация синусоиды. Он подходит для приборов с резистивной нагрузкой: лампы накаливания, электрочайники и т. п. Но для техники с импульсными блоками питания, электродвигателями или чувствительной электроникой он не годится — трансформаторы греются, двигатели гудят, блоки питания могут выйти из строя.
Чистый синус — это почти такая же волна, как в городской розетке. Именно его стоит выбирать, если планируете питать измерительное оборудование или лабораторные источники питания.
Поэтому для осциллографов, анализаторов спектра, генераторов сигналов и другой профессиональной аппаратуры рекомендуется использовать инверторы с чистой синусоидой (Pure Sine Wave). Они формируют напряжение, максимально близкое к сети общего пользования, поэтому оборудование работает штатно.
Нужно ли брать лабораторный источник питания
На первый взгляд кажется, что наличие аккумулятора полностью решает проблему.
На самом деле АКБ даёт лишь запас энергии. Большинство испытываемых устройств требуют стабилизированного напряжения с возможностью точной регулировки и ограничения тока.
Например, при первом включении новой печатной платы инженер обычно устанавливает минимальный допустимый ток. Если в схеме есть короткое замыкание, блок питания сразу перейдёт в режим ограничения, предотвращая повреждение компонентов.

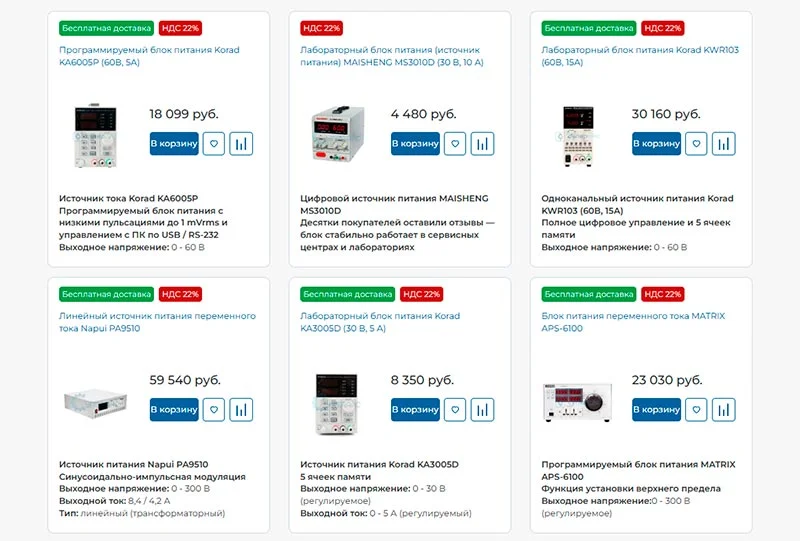

Именно поэтому даже на выездных испытаниях часто используют компактные лабораторные источники питания.
Для диагностики электроники такая возможность гораздо важнее, чем кажется. Нередко именно изменение потребляемого тока первым указывает на неисправность устройства ещё до появления видимых признаков отказа.
Как рассчитать необходимый запас энергии
Самая распространённая ошибка — ориентироваться только на ёмкость аккумулятора в ампер-часах.
Этот параметр удобен для сравнения батарей одинакового напряжения, но практически ничего не говорит о времени автономной работы разных систем.
Гораздо правильнее использовать ватт-часы (Вт·ч).
Расчёт достаточно простой:
Запас энергии (Вт·ч) = напряжение АКБ × ёмкость (А·ч).
Например, аккумулятор 12 В ёмкостью 100 А·ч содержит примерно 1200 Вт·ч энергии. Однако использовать весь запас нельзя. Часть энергии теряется в инверторе, ещё часть остаётся недоступной из-за особенностей работы АКБ и системы защиты.
Если КПД инвертора составляет около 90%, реальный запас энергии окажется ближе к 1050–1100 Вт·ч.
Предположим, что комплект оборудования потребляет 180 Вт. В таком случае ориентировочное время работы составит:
1100 ÷ 180 ≈ 6 часов.
Но и это значение стоит рассматривать как расчётное. На фактическую автономность влияют температура окружающей среды, режим нагрузки, возраст АКБ, частота включения мощных потребителей и даже длина соединительных кабелей.
Поэтому закладывают средний резерв не менее 20–30%. Такой запас позволяет спокойно завершить испытания, даже если реальные условия окажутся менее благоприятными, чем ожидалось.
Однако самая частая ошибка — смотреть только на мощность инвертора и забывать про ёмкость аккумулятора. Инвертор на 5000 Вт бесполезен, если АКБ сядет через 15 минут. Для примера возьмём инвертор SUREDOM SFRD-5000W и аккумулятор 12 В ёмкостью 200 А·ч. КПД инвертора около 85%. Допустимый разряд для AGM-аккумуляторов — 50%, для литиевых — 80–90%.
Если нагрузка 1000 Вт:
- AGM: (12 × 200 × 0,85 × 0,5) / 1000 = 1,02 часа
- Литий: (12 × 200 × 0,85 × 0,8) / 1000 = 1,63 часа
Если нагрузка 500 Вт:
- AGM: (12 × 200 × 0,85 × 0,5) / 500 = 2,04 часа
- Литий: (12 × 200 × 0,85 × 0,8) / 500 = 3,26 часа
Как видите, время работы сильно зависит от типа АКБ и глубины разряда. Если долго работаете на выезде, возьмите литиевые батареи LiFePO4 — они легче, допускают глубокий разряд и имеют больший ресурс циклов (2000–3000 против 300–500 у AGM).
Практические советы по организации питания в поле
Чтобы питание на выезде не стало проблемой, держите в голове несколько простых правил:
- Всегда берите запас по мощности. Инвертор должен выдерживать пиковые нагрузки — пусковые токи электродвигателей, компрессоров, холодильников могут в 2–3 раза превышать номинальные. Если прибор потребляет 300 Вт, берите инвертор минимум на 500 Вт.
- Следите за напряжением аккумулятора. Современные инверторы имеют защиту от глубокого разряда — при падении напряжения ниже порога они отключаются, чтобы не убить батарею. У модели SUREDOM YSCZ-1000W отсечка на 20 В для 24-вольтовой системы.
- Используйте хорошие провода. Для мощных инверторов токи достигают сотен ампер. Нужны проводка соответствующего сечения. Крокодилы и скрутки для таких токов не подходят — только обжатые наконечники и надёжные клеммы.
- Не забывайте про охлаждение. Мощные инверторы выделяют тепло. Встроенные вентиляторы должны работать, а сам инвертор — стоять в месте с хорошей циркуляцией воздуха. Не засовывайте его в закрытый ящик — перегрев приведёт к отключению или поломке.
- Не допускайте глубокого разряда. Для свинцовых АКБ — в среднем не ниже 11,5 В (50% разряда). Для литиевых — контролируйте по BMS-плате. Храните аккумуляторы при частичном заряде в прохладном месте.
- Проверьте, какое напряжение нужно прибору и какой ток он потребляет. Не берите «примерно похожее» — разница даже в 0,5 В может быть критичной.
Как защитить измерительную аппаратуру
При автономной работе защита оборудования становится не менее важной задачей, чем получение необходимой мощности.
Даже качественная электростанция не исключает ошибок подключения, коротких замыканий или случайных перегрузок.
Поэтому желательно заранее предусмотреть несколько уровней защиты.
Во-первых, стоит использовать предохранители, подобранные по номинальному току. Они защитят АКБ и кабели при возникновении аварийной ситуации.
Во-вторых, необходимо следить за качеством всех соединений. Ослабленный контакт вызывает локальный нагрев, падение напряжения и нестабильную работу измерительных приборов.
В-третьих, важно избегать работы под дождём без соответствующей защиты. Даже если корпус прибора имеет высокий класс пылевлагозащиты, открытые разъёмы остаются уязвимыми для влаги.
Наконец, не стоит забывать о транспортировке. Осциллографы, лабораторные источники питания и другое оборудование лучше перевозить в ударопрочных кейсах с мягкими вкладышами. Такой способ снижает риск повреждения при перевозке между объектами.
Какие приборы помогают контролировать автономную систему
Во время выездных испытаний важно понимать не только состояние исследуемого устройства, но и параметры самой системы питания.
Для этого полезно иметь дополнительные измерительные приборы.
Прежде всего это цифровой мультиметр с функцией True RMS. Он позволяет измерять напряжение, сопротивление и ток, а функция True RMS повышает точность измерения несинусоидальных переменных сигналов.
Для оценки потребляемого тока без отключения оборудования удобно использовать токовые клещи. Они особенно полезны при поиске перегруженных цепей или анализе работы силового оборудования.
Если питание от USB, пригодятся USB-тестеры. Они отображают напряжение, ток, потребляемую мощность и количество переданной энергии. Тестеры помогают оценить работу зарядных устройств, внешних аккумуляторов и портативной электроники.
Во время диагностики импульсных источников питания, преобразователей и цифровых интерфейсов незаменим цифровой осциллограф. В ассортименте компании Суперайс представлены компактные портативные модели FNIRSI, OWON и Hantek, которые удобно брать на выезд. В зависимости от задачи легко выбрать прибор с нужной полосой пропускания, частотой дискретизации и объёмом памяти.
Чек-лист перед выездом
Даже опытные инженеры нередко используют короткий контрольный список перед началом работ. Он помогает избежать мелких ошибок, которые способны сорвать испытания.
Перед выездом стоит проверить следующее:
- полностью ли заряжены аккумуляторы и портативная электростанция;
- хватает ли расчётного запаса энергии с учётом резерва не менее 20–30%;
- исправны ли соединительные кабели, разъёмы и предохранители;
- соответствует ли мощность инвертора предполагаемой нагрузке;
- взяты ли запасные щупы, измерительные провода, адаптеры и зарядные устройства;
- сохранены ли необходимые настройки измерительных приборов и обновлено ли программное обеспечение, если это требуется.
Несколько минут подготовки зачастую экономят часы работы непосредственно на объекте.
Питание приборов в полевых условиях — современная инженерная задача с понятными решениями. Главное — правильно оценить свои потребности по мощности и времени работы, выбрать тип инвертора и аккумулятора, не экономить на проводах и защитах.
В каталоге Суперайс представлены необходимые компоненты: от компактных повербанков до мощных инверторов SUREDOM и IJET. Выбирайте под свой сценарий, и никакая полевая работа не застанет вас врасплох.
FAQ
Можно ли питать осциллограф от аккумулятора напрямую?
Не всегда. Обычный АКБ выдаёт постоянное напряжение, а настольный осциллограф обычно рассчитан на питание от сети 220 В. Для такого подключения потребуется инвертор, преобразующий постоянное напряжение в переменное.
Если используется портативный осциллограф со встроенным аккумулятором, внешний источник питания вообще может не потребоваться. Это одно из главных преимуществ портативной измерительной техники при работе на удалённых объектах.
Что лучше для выезда: генератор или аккумуляторная станция?
Если оборудование используется несколько часов, а требования к шуму и качеству питания высокие, аккумуляторная станция обычно удобнее. Она работает практически бесшумно и не выделяет выхлопных газов.
Генератор имеет преимущество при длительной непрерывной работе с высокой нагрузкой. Его достаточно заправить и продолжить эксплуатацию, тогда как АКБ придётся заряжать.
Для точных электронных измерений также важен характер выходного напряжения. Если используется генератор, желательно применять модель с качественной стабилизацией и подходящими характеристиками выходного сигнала. Иногда аккумуляторную станцию используют как промежуточный источник: генератор периодически заряжает её, а измерительная аппаратура постоянно работает от инвертора станции.
Сколько часов проработает осциллограф от портативной электростанции?
Одного значения для всех случаев нет. Время автономной работы зависит от энергопотребления осциллографа, ёмкости батареи и потерь преобразователя.
Например, электростанция с полезным запасом около 900 Вт·ч при нагрузке 50 Вт теоретически питает прибор примерно 18 часов. На практике время будет меньше из-за собственного потребления инвертора и других потерь.
Если одновременно работают ноутбук, освещение и другие приборы, их потребление также включите в расчёт.
Можно ли подключать лабораторный блок питания к портативной электростанции?
Да, если выход станции соответствует параметрам блока питания по напряжению, частоте и максимальной мощности. Дополнительно стоит учитывать пусковые токи.
Сам лабораторный источник при этом не заменяет аккумуляторную станцию. Он выполняет другую функцию: преобразует входное питание в стабилизированное выходное напряжение и позволяет ограничивать ток нагрузки.
Такая связка полезна при ремонте и испытании электронных устройств: портативная электростанция даёт автономность, а лабораторный БП — контролируемое питание исследуемой схемы.
Какой измерительный набор минимально необходим для выезда?
Состав комплекта зависит от задачи. Для базовой диагностики электроники достаточно мультиметра, источника питания и осциллографа. Если предстоит работать с силовыми цепями, пригодятся токовые клещи.
Для частых выездов имеет смысл дополнить комплект портативным осциллографом, запасными измерительными проводами, переходниками, USB-тестером и автономным источником питания. При ремонте плат также полезна компактная паяльная станция.
Главный принцип здесь: каждый прибор решает конкретную измерительную задачу. Большое количество оборудования само по себе не делает выездную лабораторию эффективнее.
