Методы поиска неисправностей в сложных электронных устройствах. Урок 9

Время чтения: 10 минут

Неважно, насколько вы хороший мастер — иногда ни один способ поиска неисправности не срабатывает. Вы выпаиваете подозрительную деталь за подозрительной, а выпаянные компоненты исправны. Вы занимаетесь часами, закончились последние идеи, наступает отчаяние. Добро пожаловать в клуб любителей ремонта сложных электронных устройств!

Подобное периодически случается с каждым мастером-ремонтником. Вот подборка отчаянных приёмов, которые стоит попробовать. Они поначалу кажутся безумными, но это лучше, чем сдаться и выбросить устройство на свалку. А иногда подобные приёмы действительно спасают положение.

Старый, как вся электроника, приём. Когда присутствует плавающая неисправность, а неполадка с контактами на плате никак не определяемая, пропаяйте ВСЕ точки на плате! Во времена, когда схемы состояли из десятков деталей, способ был достаточно прост. Сегодня, при сотнях или тысячах соединений на плате, «массовка» занимает много времени. Ещё способ невозможен с платами с высокой плотностью монтажа.

Начните с области, предположительно вызывающей неисправность, припаяйте каждое соединение. Если не сработает, продолжайте. Не удивляйтесь, если придётся пропаять каждое соединение в устройстве, а оно всё равно не работает. «Массовка» нечасто бывает успешной, так как настоящая неполадка кроется в чём-то другом и просто была упущена из виду. Однако порой случается «чудо» — симптомы поломки исчезают, работоспособность электроники восстанавливается.

У приёма немного больше здравого смысла, чем у предыдущего. Его полезно использовать исключительно при коротком замыкании (КЗ) между шинами питания на плате, но вы не можете найти, в каком компоненте конкретно.

Способ хорош при восстановлении сегодняшних цифровых устройств, где в платах множество маленьких шунтирующих керамических конденсаторов между положительной и отрицательной шиной питания. Периодически какой-либо конденсатор замыкает накоротко. Мастер видит КЗ, независимо, в каком месте платы выполняет измерение, поэтому невозможно определить, какой из сотни маленьких конденсаторов вызвонить неподалёку, а выпаивать всё для проверки дико лень, вдобавок представляет слишком большой риск повреждения платы. Кроме того, это займёт трудочасы или трудодни, а уверенности, что КЗ не в другом компоненте, нет.

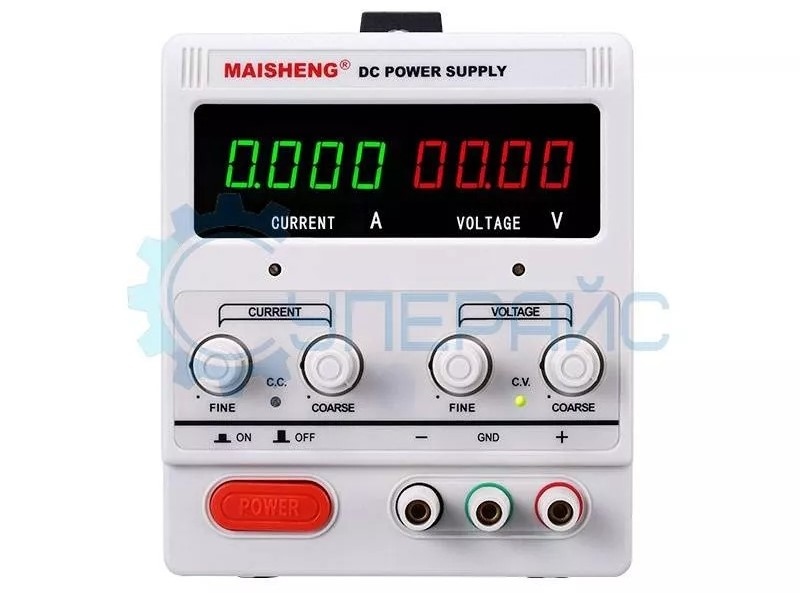

Поскольку ESR-метры умеют считывать доли ома, становится легко найти закороченную область, следуя по дорожкам и ища наименьшее сопротивление. Однако с платами с плотным монтажом подобное практически невозможно, ведь не получается разместить щупы измерителя там, где они нужны, а поиск часто оказывается утомительным. Есть более оперативный, но простой способ. Потребуется лабораторный блок питания. Для выполнения «прожига» напряжение БП выставляется аналогично, как напряжение электропитания устройства. Многие из этих ситуаций прямого КЗ связаны с 3.3- или 5-вольтовыми, поэтому компьютерный источник питания становится неплохим выбором. Вот здесь в зависимости от степени безумия и снаряжённости, «прожиг» может пойти по двум сценариям:

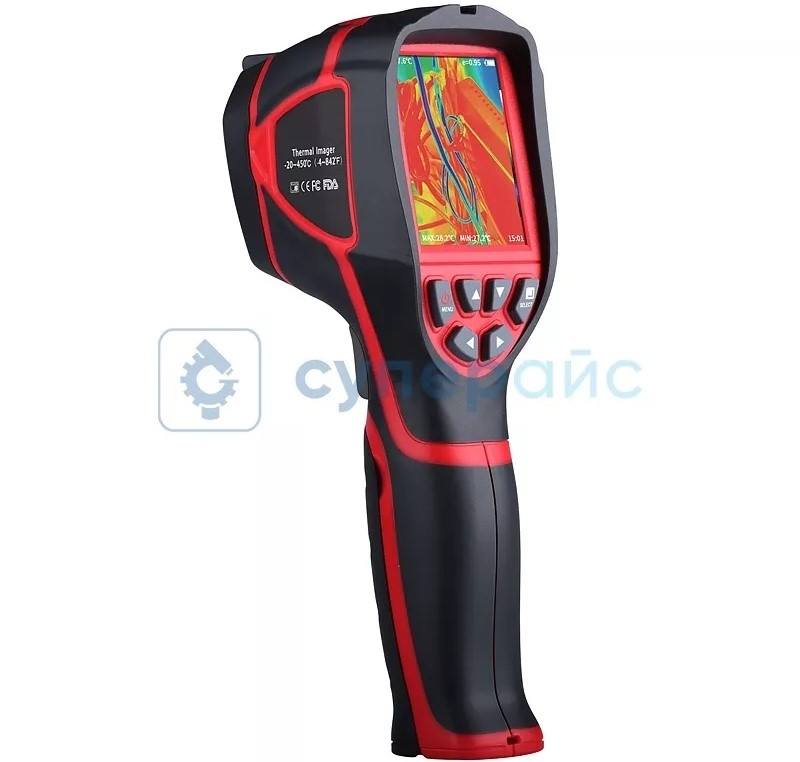

Некоторые предостережения: возможно, дорожки платы расплавятся до момента, как закороченный электронный компонент нагреется достаточно, чтобы задымиться. Автор не видел, чтобы это происходило, но подобное не исключено. На высокоплотной или многослойной плате расплавленная дорожка станет полнейшей катастрофой и приведёт к появлению более серьёзной неисправности.

Источник питания выбирается обязательно без цепи самозащиты, иначе он откажется отдавать большой ток по сути в КЗ. Многие компьютерные блоки питания хорошо справляются с задачей, но важно, чтобы конкретно ваш блок питания имел достаточный запас «прочности»: нехорошо, если неисправность не будет обнаружена, а блок питания выйдет из строя.

Если повреждения отсутствуют, «прожиг» почти всегда срабатывает, когда закороченный компонент — конденсатор, транзистор или диод. Иногда замыкание происходит внутри микросхемы, а высокий ток мгновенно разрывает это «крошечное» замыкание. Ничего не дымится, не имеется возможности определить, где замыкание, ведь устройство не работает. Тем не менее «прожиг» — это полезный метод, он лучше, чем просто сдаться. Мастера по ремонту материнских плат и видеокарт используют прожиг регулярно.

Это самый странный метод — последняя отчаянная попытка локализовать неисправность, если предыдущие методы оказались несостоятельными. «НДМ» означает «Наименее Доступное Место». Где самое труднодоступное или непонятное место в ремонтируемой электронике? Если предыдущие варианты перебраны, проверены, а результат стабильно отсутствует, отправляйтесь в это место и приложите все усилия, чтобы изучить его схему с принципом работы. Спустя попытки применения метода «НДМ» автор задавался вопросом, реально ли подобное в принципе?! Может, это действие какой-то неведомой силы? Или, правда, там прятался гремлин? Самым рациональным объяснением станет: наименее доступный и непонятный узел устройства — самый сложный и, потому, наименее надёжный. А ввиду его сложности и нежелания принимать то, что сломался именно он, его исследование и восстановление остаются напоследок. Главное, не опускать руки. Только знания, опыт и желание понять суть неполадки помогут стать лучшим мастером, находящим любую неисправность даже в неимоверно сложном электронном устройстве.
