Радиоэлектроника — одна из специфических областей техники. В ней что-либо увидеть или пощупать не представляется возможным. Поэтому без специальных измерительных средств в этой сфере никак не обойтись. Точность измерений в электронике чрезвычайно важна. Поскольку зачастую приходится иметь дело с очень малыми величинами: наноамперами, микровольтами, нанометрами и т. д. Чем точнее, современнее и надёжнее используемое радиоинженерами метрологическое обеспечение, тем выше качество их проектов.
В мире не так много предприятий, занятых в сфере проектирования и изготовления систем контроля. В среде специалистов они хорошо известны. Одна из таких фирм — торгово-производственное предприятие Rigol Technologies Inc. Его продукция предназначена для внедрения в различных областях науки и техники. Ассортимент товаров состоит из оборудования для разработки и производства электроники и авионики. Родина бренда — Китай.
Фирма обладает сертификатами соответствия стандартам систем менеджмента качества ISO14001 и экологического менеджмента ISO9001. На сегодня география поставок товаров компании включает около 40 стран мира. За 26 лет её специалистами внедрено 368 патентов в метрологии. Численность штата сотрудников составляет почти 300 человек.
Чтобы помочь читателям сориентироваться в номенклатуре изделий этого передового вендора качественных метрологических средств, подготовлен этот материал.
Время чтения: 26 минут
Основные категории профессионального оборудования Rigol
Для рассмотрения были выбраны следующие категории устройств: осциллографы, спектроанализаторы, генераторы, мультиметры и источники питания. Для тестирования сигналов во временной и спектральной областях применяют осциллографы и спектрометры соответственно. Остановимся на этих продуктах подробнее.
Осциллографы
Номенклатура осциллоскопов Rigol — несколько десятков моделей. Они отличаются техническими данными, функциональными возможностями и ценой. Для иллюстрации отличий между приборами, входящими в разные модельные ряды и принадлежащими к различным ценовым сегментам, были отобраны цифровые осциллографы DHO914, MSO5354 и DS7054. Технические данные этих товаров приводятся в таблице.
Параметр/марка | DHO914 | MSO5354 | DS7054 |
Количество аналоговых трактов | 4 | 4 | 4 |
Количество цифровых трактов | 16 | 16 | нет |
Полоса пропускания КВО**,МГц | 125 | 350 | 500 |
Диапазон входных напряжений, В/дел | от 0,2x10 -3 до 10 | от 0,5 10 -3 до 10 | от 1x10 -3 до 10 |
Чувствительность КВО, мВ/дел. | 0,2 | 1 | 1 |
Погрешность коэффициента усиления КВО (от полной шкалы) | ±1% (> 5 мВ/дел) | ±2,9% | ±2% |
Входной импеданс КВО | 1Мом ± 1% / 15 пФ ± 2,9 пФ | 1Мом ± 1% / 17 пФ ± 3 пФ | 1Мом ± 1%, 50 Ом ± 1%; 17 пФ ± 2,9 пФ |
Стандартные интерфейсы | USB 2.0 Hi-speed Host, Hi-speed Device 1, ЛВС, HDMI, AUX | USB, ЛВС, GPIB, AUX | USB, ЛВС, RS232/UART, HDMI |
Гарантия производителя, лет | 3 | 3 | 3 |
Ценовой сегмент | Бюджетный | Средний | Премиум |
Примечания: *В четырёхканальном режиме. **КВО-канал вертикального отклонения.
Эти продукты объединяют следующие общие качества:
- они имеют 4 аналоговых канала вертикального отклонения (КВО), диапазон измеряемых напряжений для этих приборов отличается несущественно;
- каждый гаджет включает встроенный вольтметр и частотомер;
- область рабочих температур этих средств измерений одинакова;
- источники синхронизации и размеры продуктов отличаются незначительно;
- гарантийный срок составляет 36 месяцев.
Возможные способы запуска этих измерителей:
- по фронту или по длительности импульса;
- по скорости нарастания импульса;
- по видео;
- по длительности события;
- по истечении заданного интервала времени.
Остановимся на существенных отличительных признаках рассматриваемых образцов.

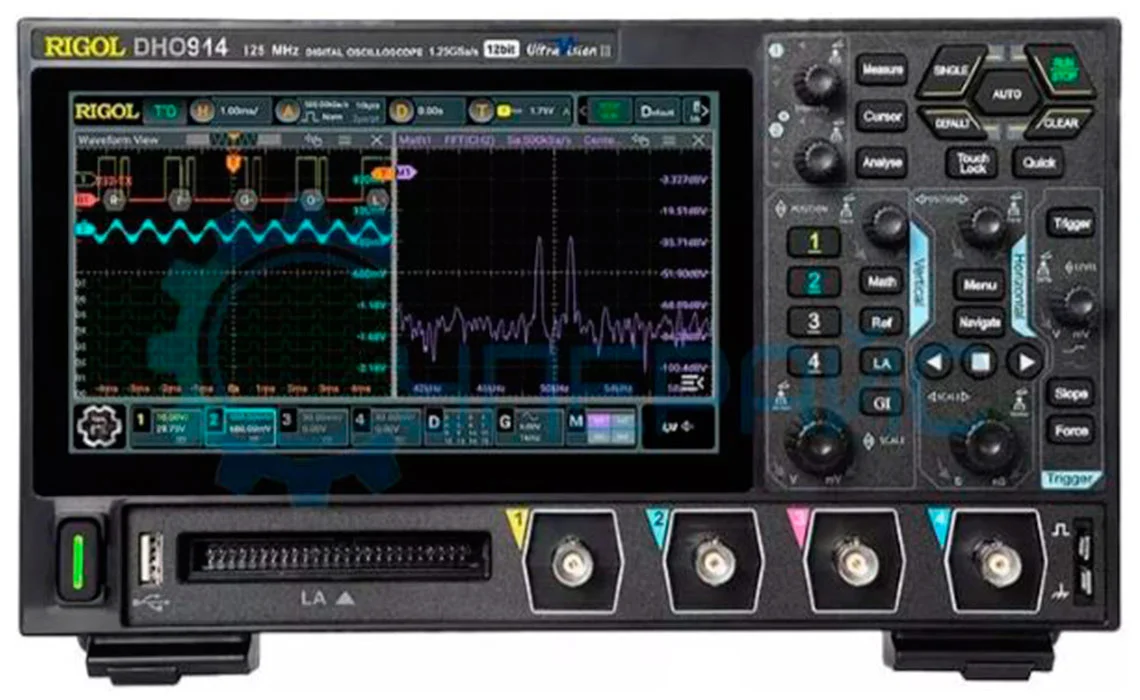

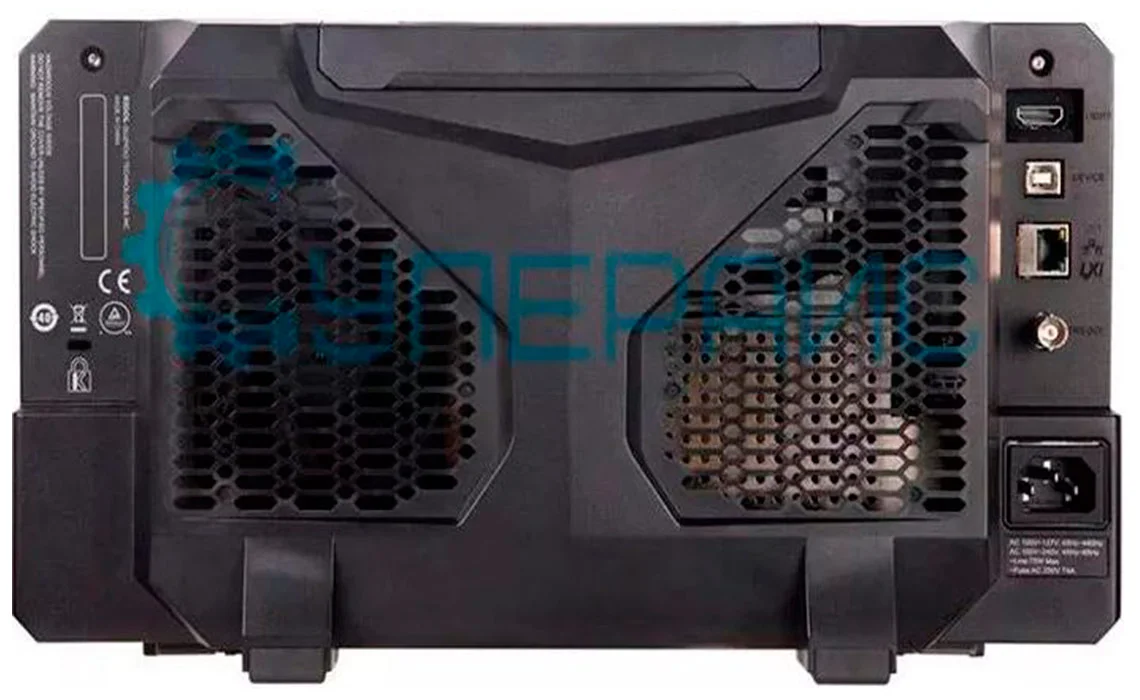

DHO914
Это настольный осциллограф высокого разрешения с поддержкой быстрого преобразования Фурье.
Аппаратом поддерживается самая узкая полоса пропускания КВО и широкий набор стандартных протоколов связи с внешними приборами. У него относительно низкая скорость дискретизации, минимальная потребляемая мощность, плюс небольшой, но информативный монитор. Но главное — лучшая величина погрешности коэффициента усиления КВО. Дополнительно к 4 аналоговым входам есть 16 цифровых, что позволяет использовать DHO914 для отладки цифровых схем в качестве логического анализатора.
Имеется самое большое число стыков с другими приборами: универсальный последовательный стык 2.0, Hi-speed Host, Hi-speed Device 1, ЛВС, HDMI, AUX. Встроенный монитор небольшой размером 17,7 см. Габариты измерителя 265,35х161,75х77,28 мм, вес 2,9 кг.

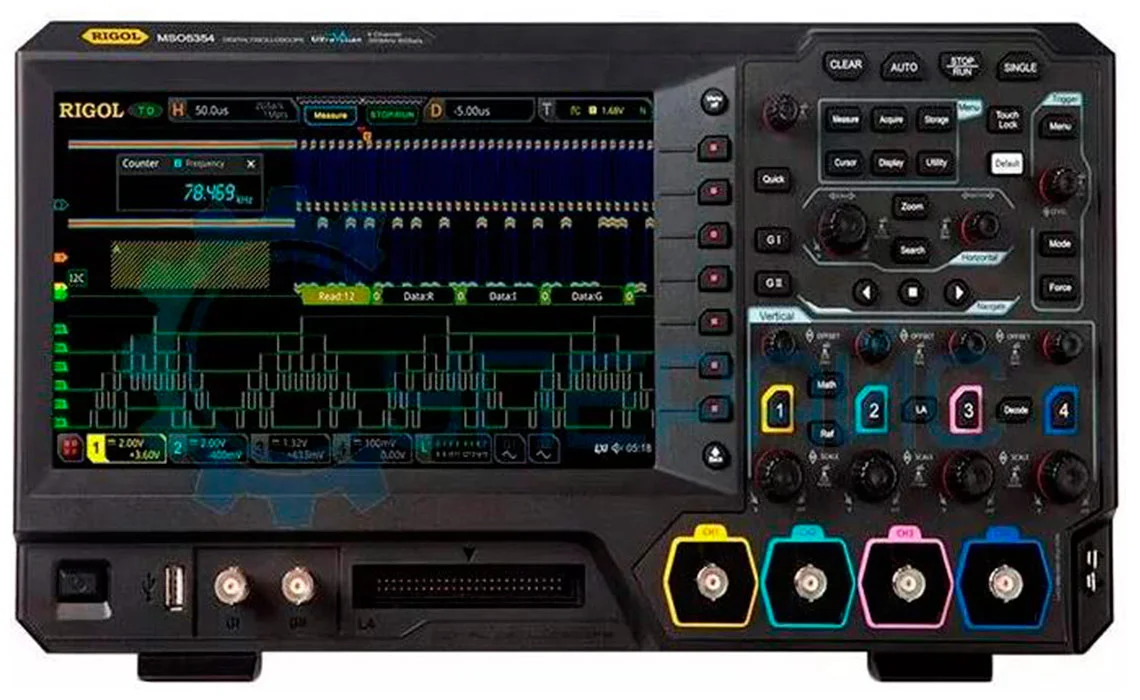

MSO5354
Как и рассмотренный DHO914, этот измеритель обеспечивает работу 4 аналоговых и 16 цифровых трактов.
Прибор поддерживает сетевые протоколы ЛВС и GPIB. Благодаря GPIB открывается возможность его применения в составе дистанционно управляемых измерительных комплексов. Также этот гаджет отличается большей полосой пропускания КВО и скоростью дискретизации. В качестве опции поставляется генератор напряжений произвольной формы, что делает этот экземпляр самым многофункциональным среди всех образцов.
Встроенный генератор работает в полосе до 100 МГц (в зависимости от вида модулирующего колебания). Он поддерживает формы модуляции AM, FM, FSK. При этом обеспечивается модуляция синусоидальными, прямоугольными, пилообразными и шумоподобными колебаниями, которые могут изменяться в полосе от 1 Гц до 50 кГц.
Источники запуска: входы 1–4 и стык RS232/UAR (опция, приобретается отдельно). Встроенный дисплей TFT LCD имеет диагональ 23 см. Размеры измерителя 367х200х129 мм, вес 3,5 кг. MSO5354-лидер продаж среди осциллографов такого класса.

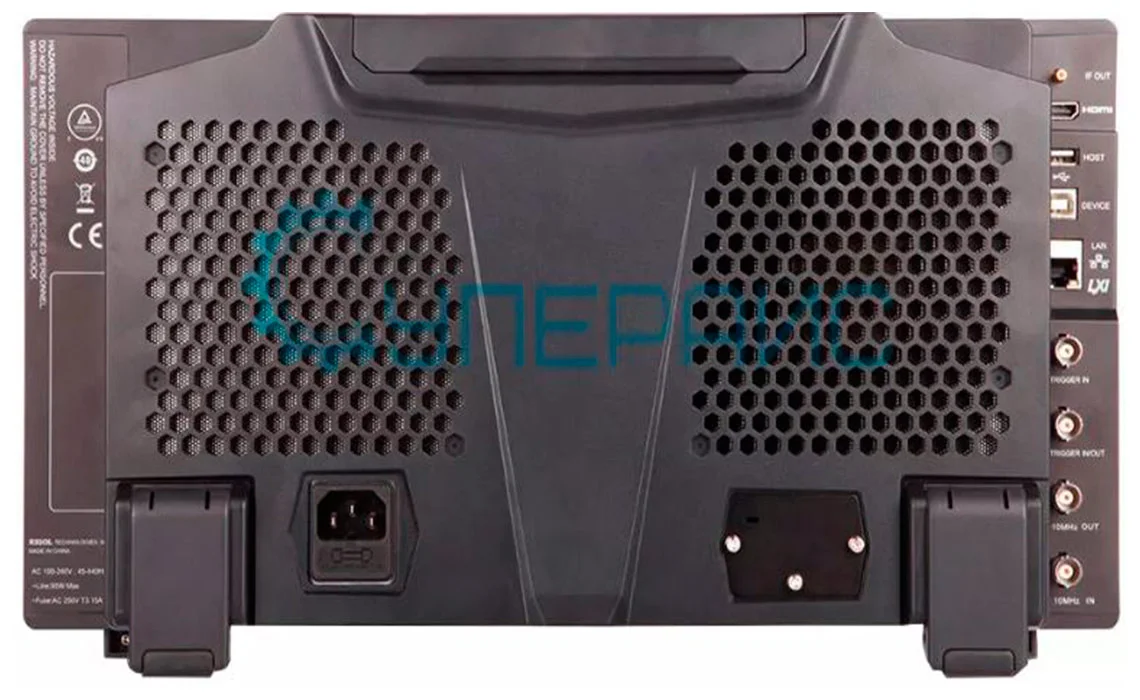

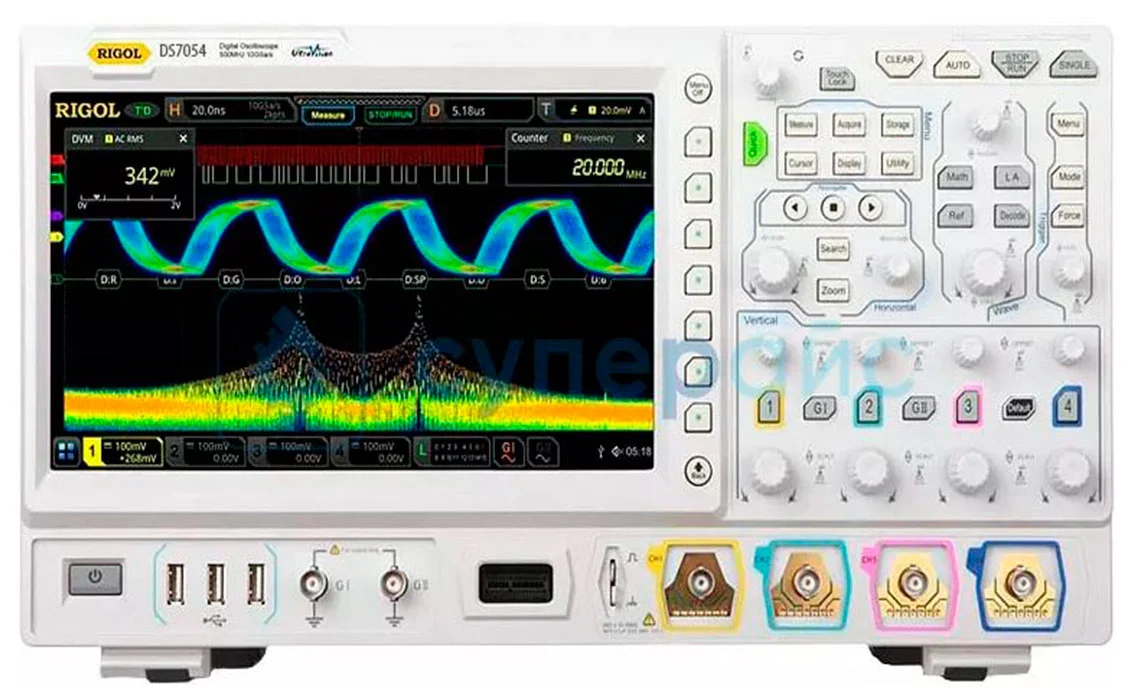

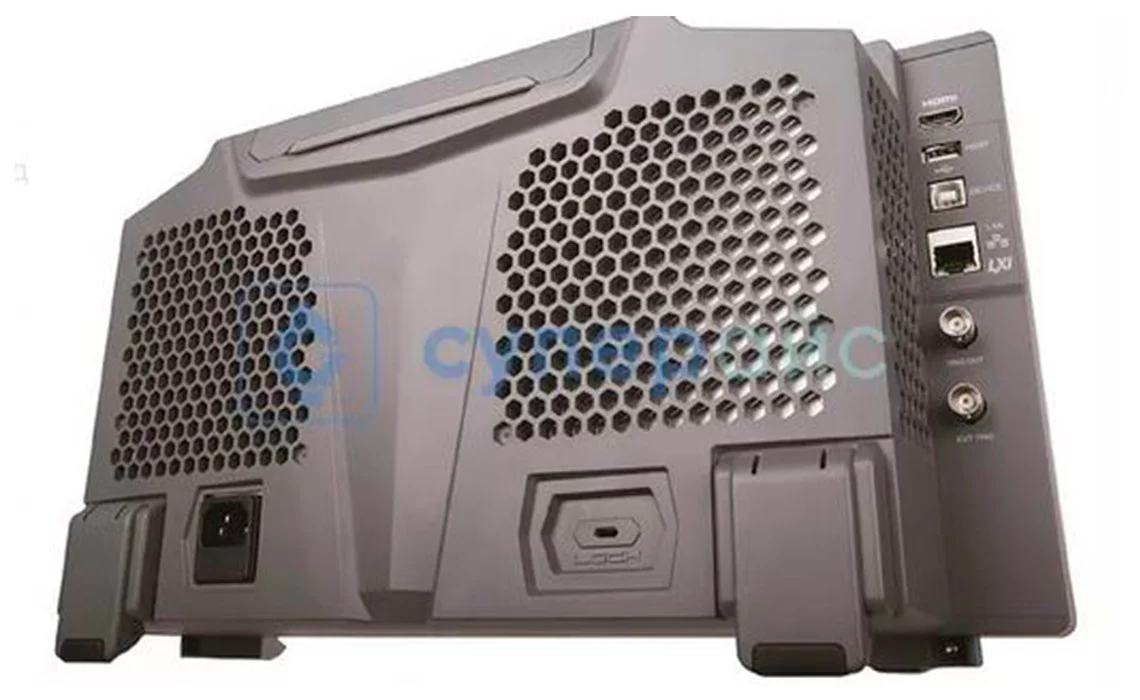

DS7054
Осциллограф этой модели заметно отличается от двух рассмотренных образцов. Он предназначен для тестирования на высоких частотах.
Для этого каждый из его 4 КВО обеспечивает полосу пропускания в 500 МГц и снабжён двумя входами: высокоомным и 50-омным. Низкоимпедансный вход незаменим при диагностике линий передачи энергии и сопряжённых с ними приборов. Прибор обладает максимальной скоростью дискретизации, минимальным временем нарастания фронта импульса в КВО и высоким временным разрешением. Цифровые входы в приборе не предусмотрены. Запуск изменений происходит от каналов 1–4 или от стороннего источника.
Этот осциллоскоп поддерживает скромный набор протоколов: универсальный последовательный стык 2.0, ЛВС, HDMI, RS232/UART. Большой экран делает использование аппарата более удобным и наглядным — в конструкции используется TFT-дисплей диагональю 25,5 см. Размеры измерителя 410х224х135 мм, масса 3,9 кг.
Две последние модели входят в Государственный реестр средств измерений РФ (ГРСИ).

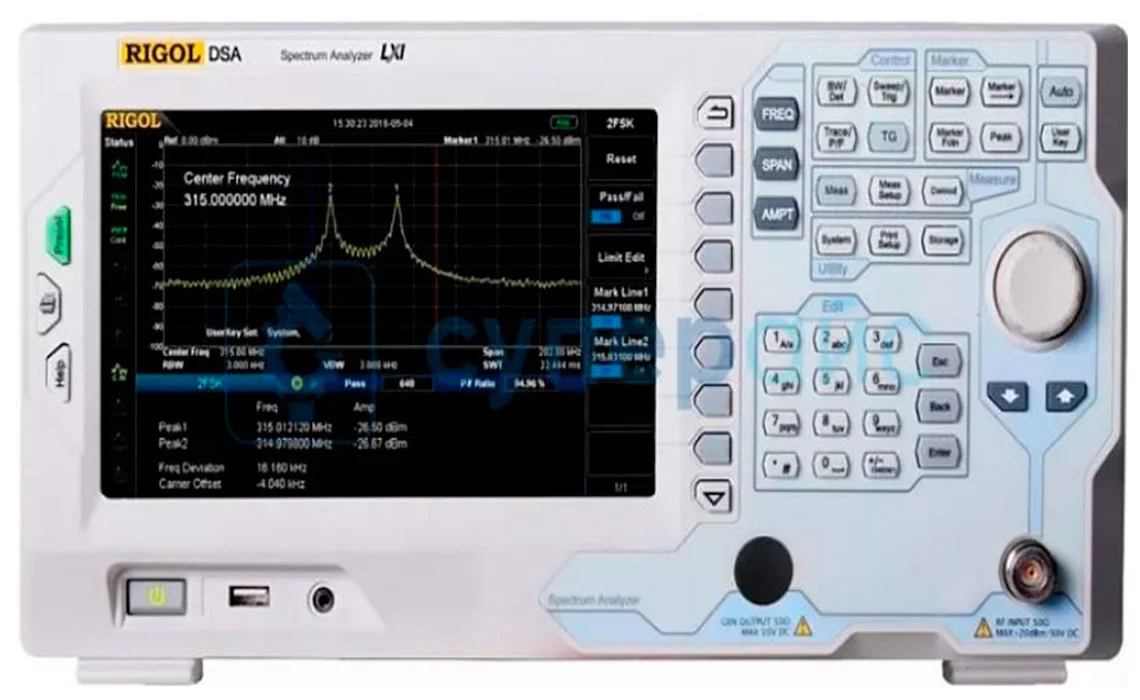

Спектроанализаторы
Эти приборы применяются в большинстве радиочастотных испытаний. В каталоге продукции их более 90 образцов. По принципу работы они делятся на два больших класса: последовательные (сканирующие) и параллельные (анализаторы спектра реального времени), которые существенно отличаются по функционалу и реализованным характеристикам. Также выпускаются приборы комбинированного типа. Сведения о некоторых спектроскопах имеются в таблице ниже.
Параметр/марка | DSA815-TG | DSA875 | DSA5065N*** |
Принцип действия | Последовательный | Последовательный | Параллельный |
Рабочие частоты, МГц | 0,009-1500 | 0,009-7500 | 0,009-7500 |
Диапазон по входу, дБм | от -110 до +20 | от -140 до +20 | от -117 до +20 |
Амплитудная погрешность, дБ | ≤ 1,5 | ≤ 0,29 | ≤ 0,29 |
Средний уровень шума, дБм | -100* | -140* | -117 |
Полоса пропускания, МГц | 0,0001-1 | 0,0001-1 | 0,0001-10 |
Стандартные стыки | USB, LAN, GPIB | USB, LAN, GPIB | USB, LAN, HDMI |
Дисплей/диагональ | TFT LCD, разрешение 800 x 480/20 см | TFT LCD, разрешение 800 x 480/20 см | Разрешение 1024 x 600/25,5 см |
Гарантийный срок, лет | 3 | 1 | 1 |
Ценовой сегмент | Бюджетный | Средний | Премиум |
Примечания: *При выключенном предусилителе. **Опция. ***Характеристики приведены для режима сканирования.
Модели DSA815-TG и DSA875 представляют собой классические анализаторы спектра сканирующего типа. Они существенно отличаются спектром рабочих частот, сроками гарантии и ценой. Оба спектроанализатора обеспечивают следующие операции над спектрограммами: непрерывное отображение, удержание максимума или минимума, усреднение и просмотр.
Поддержка протокола GPIB в этих приборах позволяет организовать дистанционное управление ими и автоматизировать процесс измерений и обработки их результатов.

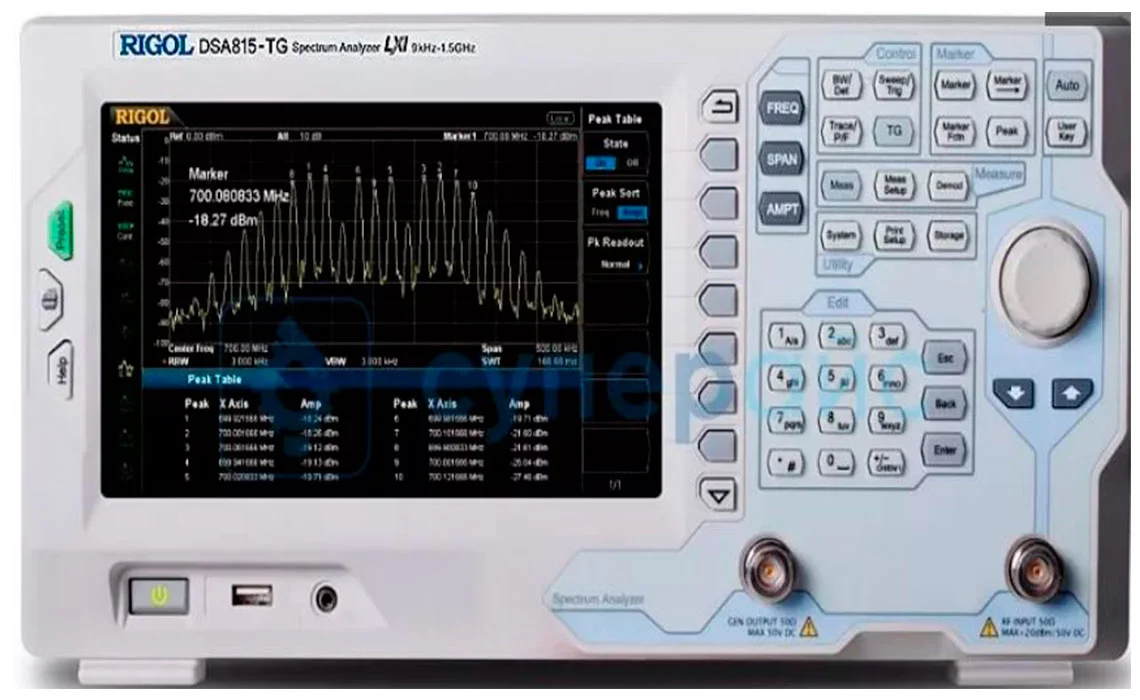

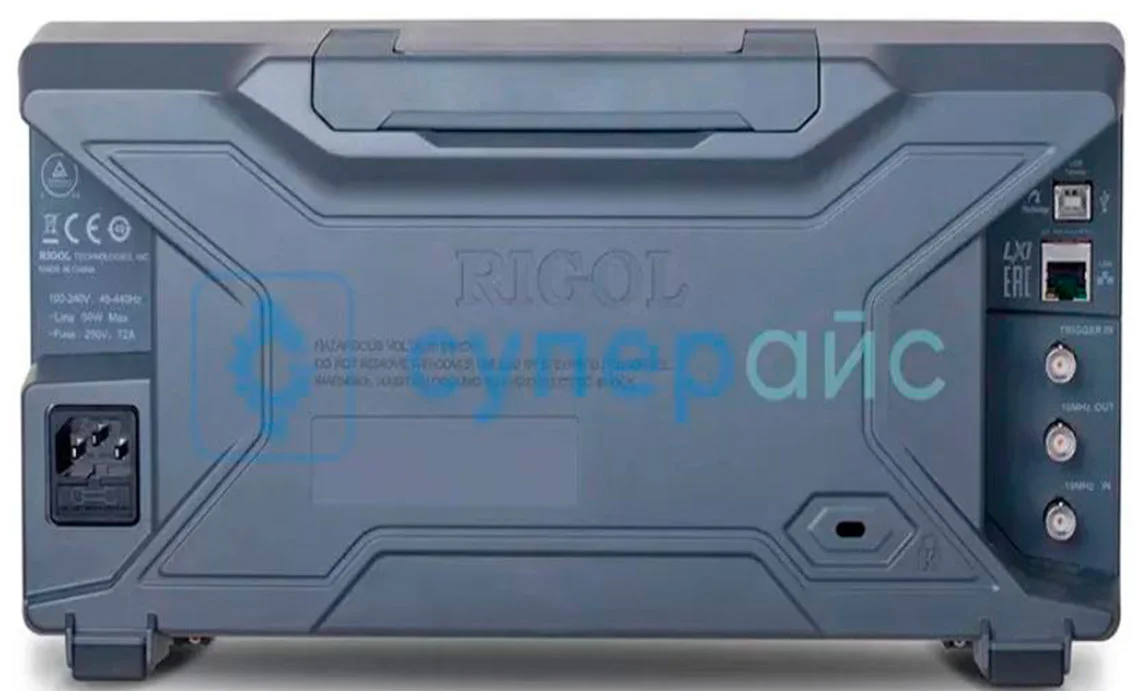

DSA815-TG
Этот спектрометр содержит трекинг-генератор, перестраиваемый синхронно со спектрографом.
Если вход тестируемого узла присоединить к источнику сигнала через направленный ответвитель, а выход ко входу анализатора, появляется возможность оценить коэффициент бегущей волны (КБВ) и S-параметры этого четырёхполюсника. Для тестирования амплитудно-частотной характеристики ответвитель не потребуется.

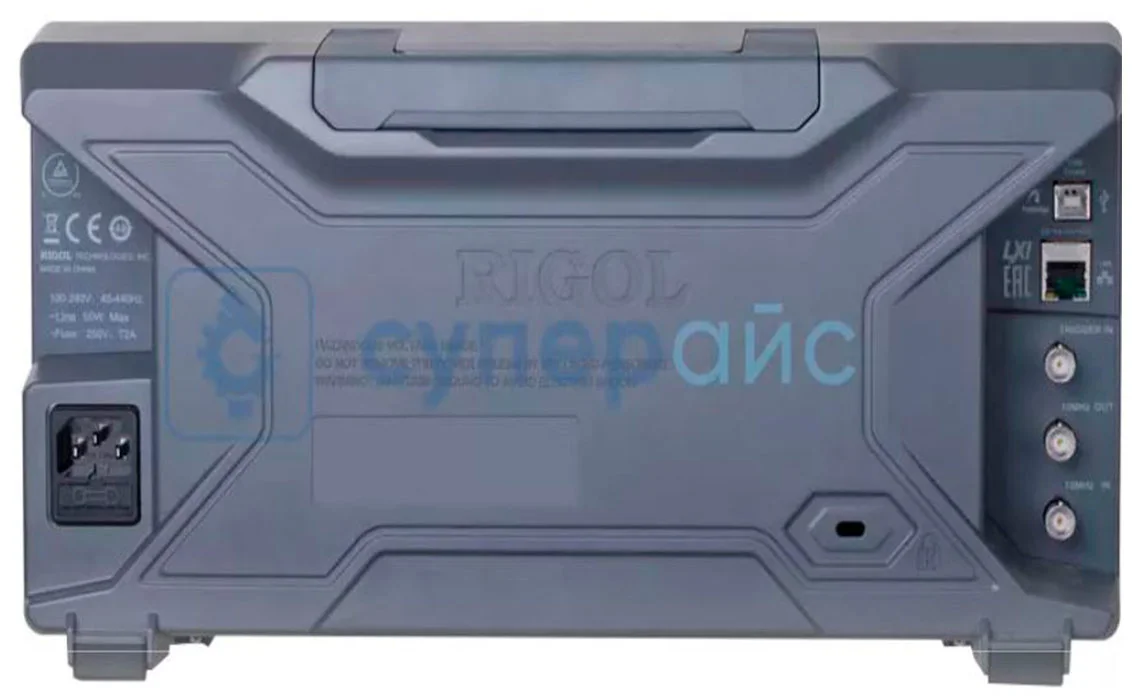

DSA875
Сопоставление данных обо всех рассматриваемых моделей позволяет сделать вывод о том, что спектроанализатор Rigol DSA875 обеспечивает больший динамический диапазон по входу и меньшую амплитудную ошибку с небольшими собственными шумами.
Анализатор включён в Госреестр средств измерений РФ.
RSA5065N
Из таблицы выше понятно, что характеристики анализатора RSA5065N в режиме сканирования имеют сопоставимые значения параметров по сравнению с двумя предыдущими моделями.
Однако, в отличие от них, продукты серии RSA5000 (к которой принадлежит и RSA5065N) поддерживают значительно больший функционал, что отображено в таблице.
Режим работы | RSA 5032 | RSA 5032 - TG | RSA 5032N | RSA 5065 | RSA 5065 - TG | RSA 5065N |
GPSA | + | + | + | + | + | + |
RTSA | + | + | + | + | + | + |
VSA | + | + | + | + | + | + |
EMI | + | + | + | + | + | + |
VNA | - | - | + | - | - | + |
Трекинг-генератор | - | + | + | - | + | + |
Аббревиатуры:
- GPSA (General-Purpose Spectrum Analyzer — анализатор спектра общего назначения), т. е. прибор последовательного действия.
- RTSA (Real Time Spectrum Analyzer — анализатор спектра реального масштаба времени), т. е. параллельный.
- VSA (Vector signal analyzer — векторный анализатор сигналов).
- EMI (Electromagnetic Interference — электромагнитные помехи).
- VNA (Vector Network Analyzer — векторный анализатор цепей).
Используя RTSA изучают нестационарные и меняющееся с определённой динамикой процессы (например, обмен данными с использованием программной перестройкой рабочей частоты — ППРЧ). Кроме того, обнаруживают пакетную передачу информации, исследуют переходные процессы в радиопередатчиках, настраивают изделия, работающие по различным телекоммуникационным стандартам связи, исследуют разные типы модуляции (демодуляции) и тестируют её качества.
Базовый функционал и характеристики RSA5065 при использовании VSA приведены в таблице.
Поддерживающие форматы модуляции | |
FSK | 2FSK, 4FSK, 8FSK |
MSK | GMSK с кодированием или без такового |
PSK | BPSK, QPSK, OQPSK, DQPSK, π/4- DQPSK, 8PSK, D8PSK, π/8- D8PSK |
QAM | 16QAM, 32QAM, 64QAM |
Поддерживающие стандарты | |
Мобильные коммуникации | GSM, NADC, WCDMA, PDC, PHP (PHS) |
Беспроводные протоколы | Bluetooth, WLAN (802.11b), ZigBee |
Профессиональная радиосвязь | TETRA, DECT, APCO-25 |
Функция EMI служит для тестирования радиочастотного спектра на предмет его загруженности полезными электромагнитными волнами и радиопомехами. VNA применяется для изучения свойств четырёхполюсников.
Таким образом, многофункциональный RSA5065N позволяет исследовать процессы в режиме реального времени, качество модуляции, радиопомехи, свойства электрорадиоцепей. Этот спектрометр тоже включён в Госреестр средств измерений РФ.
Генераторы
Перечень генераторов сигналов Rigol насчитывает более 200 экземпляров. Характеристики выбранных для сопоставления образцов серий 800 и 900 приведены в таблице.
Парамент/марка | DG812 | DS912 Pro | DSG836A |
Особенности | Двухканальный | Двухканальный | Одноканальный |
Область рабочих частот, Гц | 1х10-6-10x106 | 1х10-6-150x106 | 9х103-3,6x109 |
Стабильность частоты, ppm | ±1 | ±1 | ±2 |
Диапазон по выходу | 1х10-3-2,5В | 1х10-3-5В | от -110 до +20Бм |
Амплитудная погрешность | ±1% + 5 мВ | ±1дБ | ≤ 0,29 |
Фазовый шум, дБн/Гц | -105 | -110 | -112 |
Тип модуляции | AM, FM, PM, ASK, FSK, PSK, PWM | AM, FM, PM, ASK, FSK, PSK, PWM, SUM | AM, FM, AM, FM, QAM, QPSK |
Стандартные протоколы | USB | USB-host / device / LAN / AUX / BNC | USB-host / device, LAN |
Дисплей | Диагональ 11 см TFT LCD, с разрешением 480 x 272 | Диагональ 17,7 см, сенсорный экран с разрешением 1024 x 600 | Диагональ 8,9 см, сенсорный экран TFT, ЖК-экран с разрешением 320 x 240 |
Гарантийный срок, лет | 3 | 1 | 1 |
Ценовой сегмент | Бюджетный | Средний | Премиум |

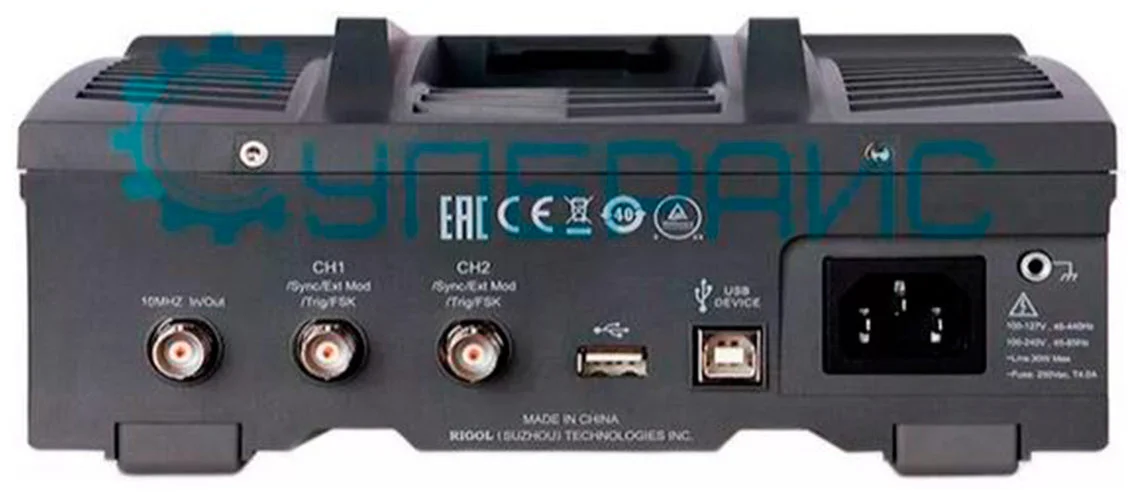

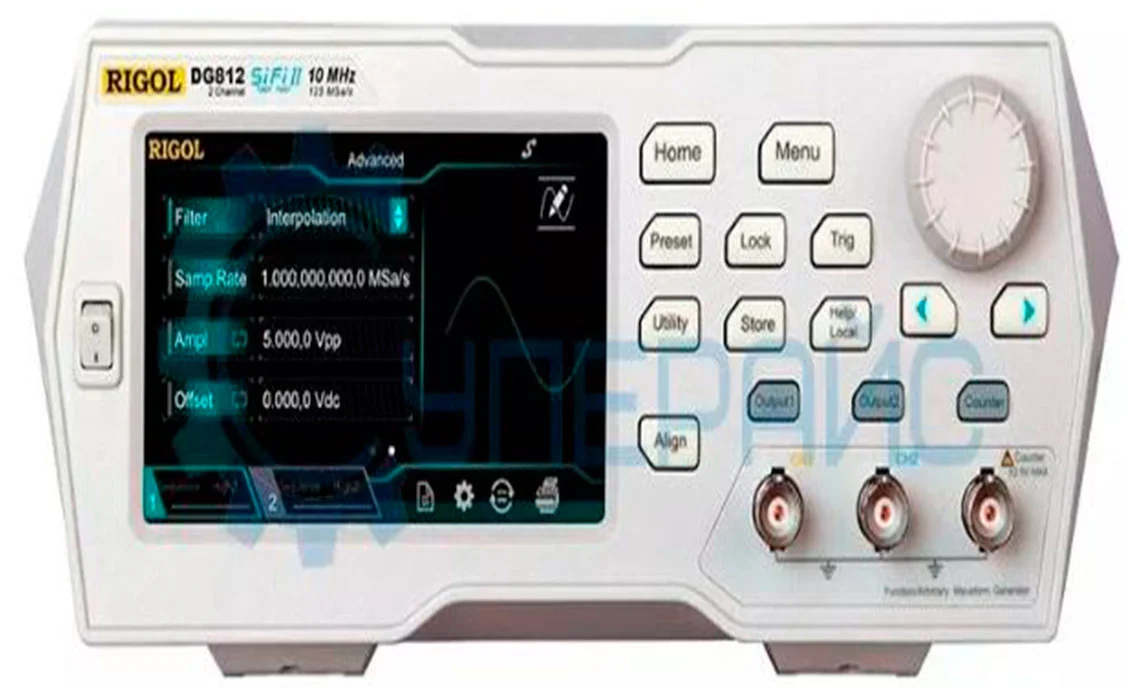

DG812
Этот универсальный генератор тестовых сообщений формирует следующие стандартные формы встроенных модулирующих колебаний: синусоидальная, прямоугольная, пилообразная, импульсная, шумовая, гармоническая, двухтональная, экспоненциальная. Кроме того, поддерживаются 160 типов колебаний специальной формы.
Для подключения сторонних источников модуляции имеется специальный высокоомный вход с импедансом 10 кОм. В приборе реализованы такие типы модуляции, как AM, FM, PM, ASK, FSK, PSK, PWM. При этом могут задаваться следующие формы несущего колебания: синусоидальная, прямоугольная, пилообразная и произвольная (определяемая пользователем). Стабильность частоты выходного сигнала составляет ±1 ppm в области температур 18–28°C.
DG812 может использоваться как генератор гармоник до 8 включительно с регулируемой амплитудой и фазой для каждой из них. Возможен выбор чётных, нечётных гармоник или сигналов по усмотрению оператора.
Встроенный частотомер работает от 1х10-6 до 240х106 Гц. Его чувствительность 50 мВ. В генераторе имеется защита от короткого замыкания выхода и его автоматическое отключение при перегрузке. Для связи с другими гаджетами применяется универсальный последовательный стык. Текущее состояние индицируется на TFT LCD-дисплее с диагональю 11 см. Размеры 268х237,4х97 мм, вес 1,75 кг. Гарантия вендора — 3 года.

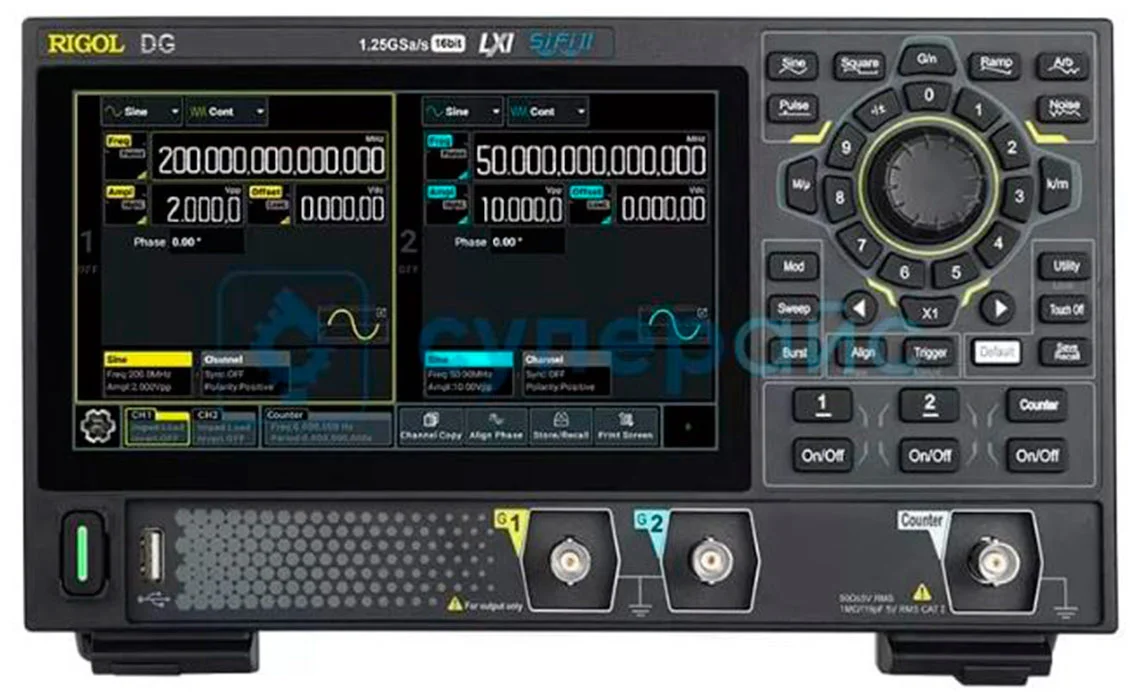

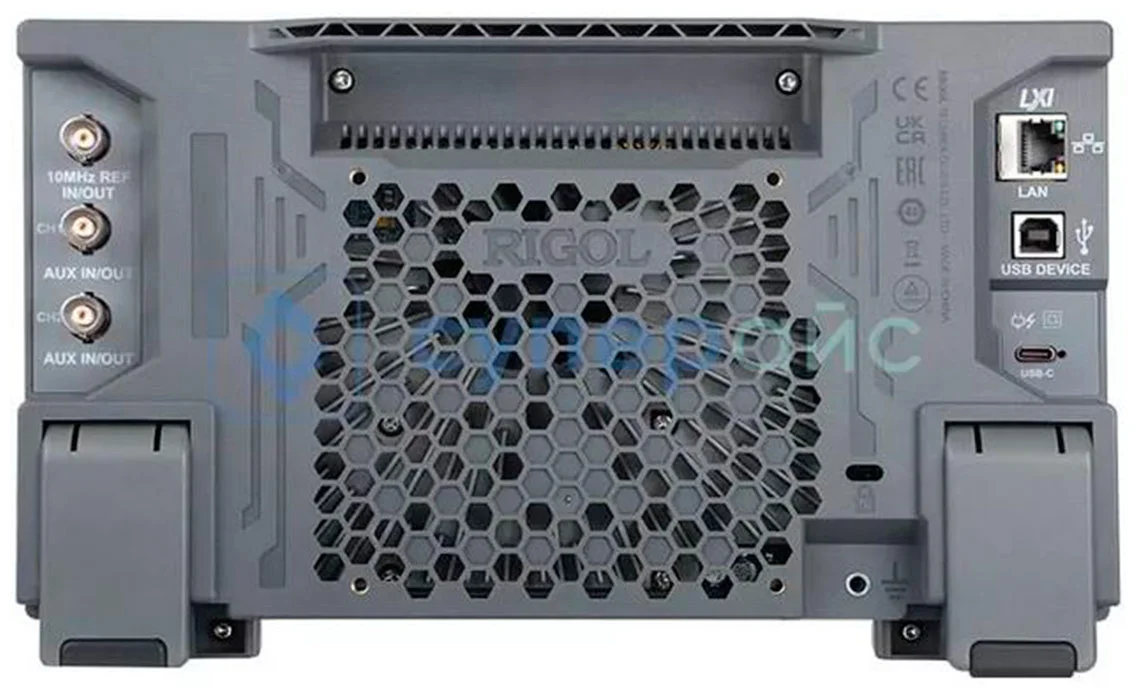

DG912 Pro
Это изделие представляет собой двухканальный блок, в котором реализована генерация сигналов произвольной формы, белого шума, импульсов, гармоник до 20 порядка, аналоговый/цифровой модулятор. Фаза гармоник для каждой из них настраивается индивидуально. При этом обеспечиваются такие же формы модуляции, как и в рассмотренном выше DG812. Количество типов выходных сигналов, задаваемых оператором, — до 148.
Встроенный частотомер с отдельным входом обеспечивает индикацию частоты в диапазоне от 0 до 1 ГГц. Подключение других гаджетов происходит через интерфейсы: универсальный последовательный стык host/device/, ЛВС. Частотная стабильность выходного сигнала составляет ±1 ppm в диапазоне температур от 0°C до 40°C.
Состояние гаджета контролируется с помощью сенсорного дисплея с диагональю 17,7 см и с разрешением 1024х600. Питание на DG912 Pro поступает через универсальный последовательный порт, что позволяет использовать блок в полевых условиях, если подключить его к источнику напряжением 5 вольт мощностью не менее 45 Вт. Размеры 268х237,4х97 мм, вес 1,75 кг. Гарантия производителя 1 год.

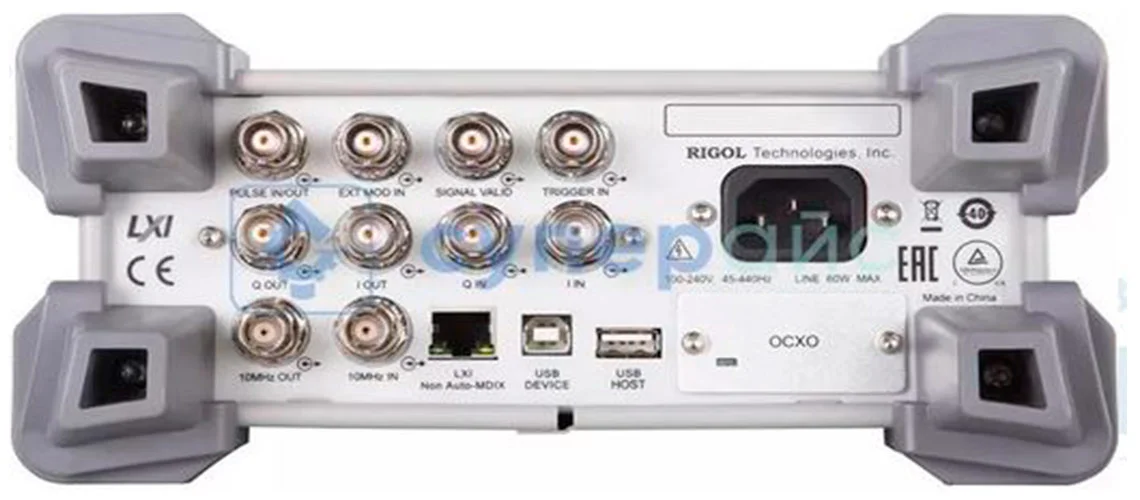

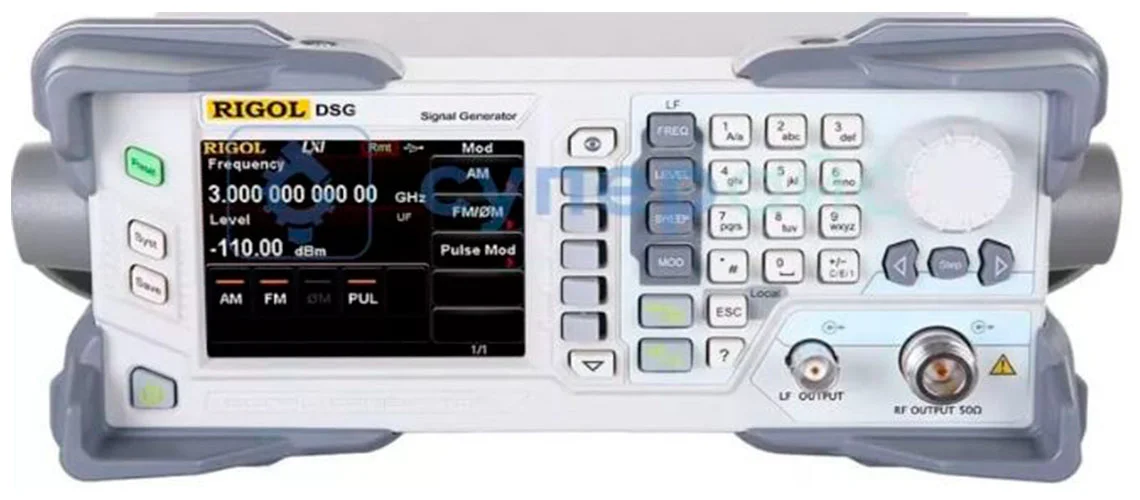

DSG836A
Из рассматриваемых генераторов DSG836A имеет самый широкий диапазон рабочих частот и представляет собой источник сигнала, формируемого на рабочей частоте радиоприёмника.
Встроенный генератор создаёт модулирующие сигналы типа синусоида, меандр, а также колебания треугольной или пилообразной форм. Блок обеспечивает следующие типы модуляции: AM, FM, AM, FM, QAM, QPSK.
Поддерживаемые интерфейсы: универсальный последовательный стык host/device, ЛВС. Изделие включает встроенные функции модулятора сигналов и векторного генератора. Оно обеспечивает самый широкий диапазон рабочих частот, минимальную амплитудную погрешность и уровень фазового шума. Сенсорный дисплей TFT с диагональю 8,9 см и разрешением 320х240 позволяет визуализировать состояние устройства. Размеры 262х112х318 мм, вес 4,2 кг. Гарантия вендора — 1 год.
Мультиметры
С точки зрения конструктивного исполнения и условий эксплуатации мультиметры делятся на настольные и портативные.
Первые — сложные измерительные системы, работающие на ПО, основанном на SCPI (Standard Commands for Programmable Instruments — стандартные команды для программируемых инструментов). Они позволяют производить накопление и математическую обработку результатов испытаний, а также их представление в форме, удобной для последующего анализа. Устройства рассчитаны на лабораторные и производственные условия эксплуатации и часто используются в составе автоматизированных комплексов.
Такие средства незаменимы:
- для решения исследовательских задач;
- для метрологического обеспечения проведения новых разработок в самых разных областях техники;
- при поверке метрологических средств.
Портативные устройства применяются для выполнения простых оценочных тестов, которые проводятся при обслуживании и ремонте различной электронной техники. Часто такие задачи выполняются на объектах заказчика. Эти мультиметры автономны, многофункциональны, обеспечивают приемлемую для практики точность и могут эксплуатироваться даже в полевых условиях. В таких ситуациях компактные мультиметры вне конкуренции.
Портативные мультиметры Rigol не выпускаются, поэтому остановимся на настольных образцах.
Характеристики некоторых аппаратов этого типа сведены в таблицу.
Измеритель/параметр | DM858E | DM3058 | DM3068 |
Постоянное (переменное) напряжение | |||
Диапазон напряжений, В | 0,0001-1000 (0,1-750) | 0,0001-1000 (0,001-750) | 0,0001-1000 (0,001-750) |
Погрешность, % | ± 0,06 (> 3) | ± 0,015 (с>0,2) | ± 0,0035 (> 0,06) |
Частотный диапазон, Гц | 20-8 x 103 | 45-20 x 103 | 10-20 x 103 |
Постоянный (переменный) ток | |||
Диапазон токов, А | 1x10-6-3(0,01-3) | 2x10-6-10(0,02-10) | 2x10-6-10(0,02-10) |
Погрешность, % | > ±0,25 (>2,5) | > ±0,25(> ±0,5) | > ±0,05(> ±0,1) |
Частотный диапазон, Гц | 20-8 x 103 | 45-20 x 103 | 10-5 x 103 |
Сопротивление | |||
Пределы измерения, Ом | 100-100x106 | 200-100x106 | 200-100x106 |
Погрешность, % | >±2,9 | >±1,75 | >±0,01 |
Ёмкость | |||
Пределы измерения, Ф | 1x10-9-10x10-6 | 20x10-9-1000x10-6 | 20x10-9-110x10-3 |
Погрешность, % | >±2 | >±3 | >±3 |
Частота | |||
Диапазон, Гц | - | 3-1x106 | 3-1x106 |
Погрешность, % | - | >±0,01 | >±0,007 |
Прочие параметры | |||
Габариты, мм | 266 x 165 x 80 | 107 x 231,6 x 290,5 | 107 x 231,6 x 290,5 |
Вес, кг | 2 | 2,5 | 3,2 |
Гарантия, лет | 1 | 3 | 3 |
Ценовой сегмент | Бюджетный | Средний | Премиум |

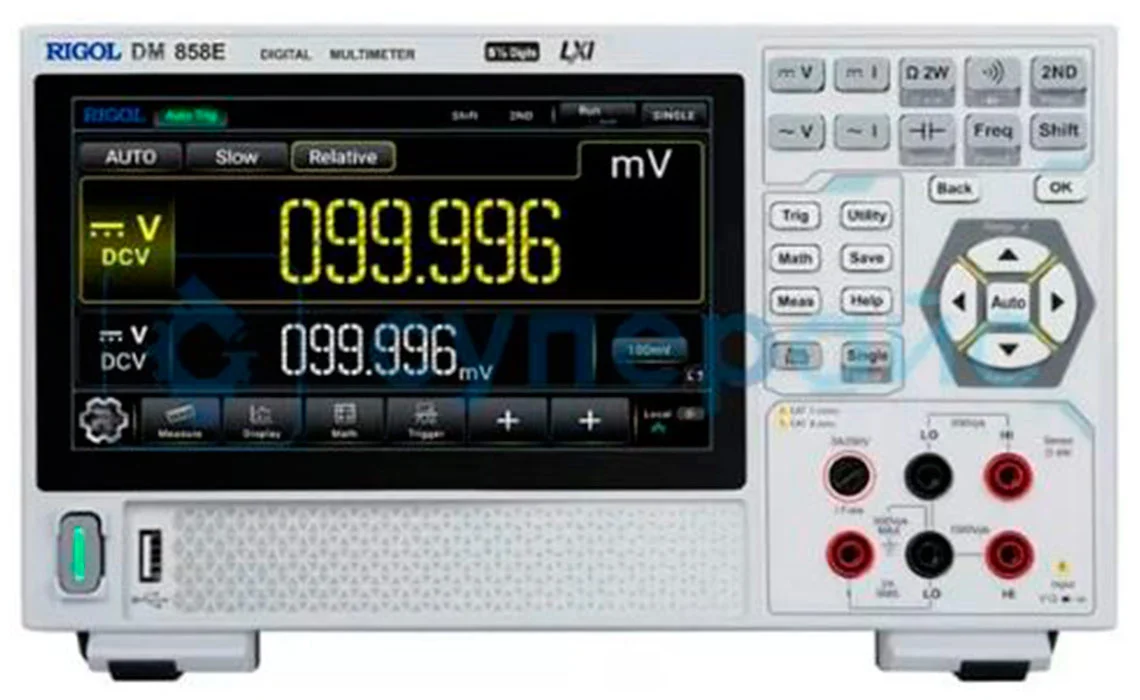

DM858E
Особенности измерителя:
- Результаты тестов отображаются в режиме непосредственного считывания. Возможно построения гистограмм и графика тренда.
- Поддерживается 3 типа температурных датчиков.
- Во встроенной памяти хранятся сведения о 10 группах настроек.
- Имеются стандартные интерфейсы связи с другими измерителями.
- Обеспечивается дистанционное управление через SCPI.
Прибор получил следующие отличия:
- относительно узкий диапазон измеряемых токов;
- отсутствует функция частотомера;
- значительная погрешность тестирования переменных напряжений и токов;
- малый вес.
DM858E снабжён 5,5-разрядным жидкокристаллическим дисплеем диагональю 17,8 см.

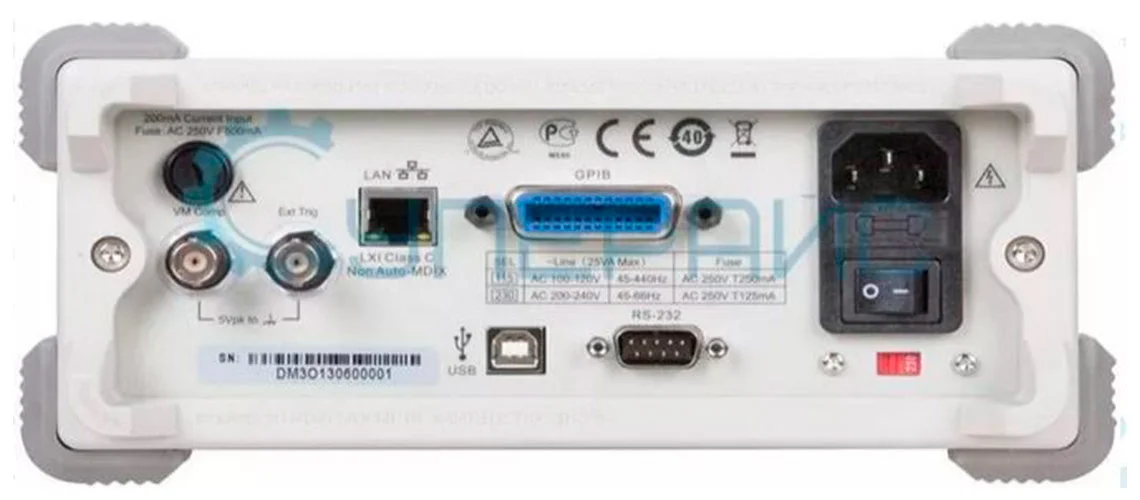

DM3058
Особенности измерителя:
- результаты тестов отображаются в режиме непосредственного считывания в форме списка и гистограммы;
- блок обеспечивает вычисление относительного уровня сигналов, AVG, TRUE RMS, стандартного отклонения;
- во внутренней памяти могут быть сохранены сведения о 10 группах настроек, ещё столько же — о тестах и предустановленных параметрах сенсора.
DM3058 отличается следующим:
- самым широким спектром исследуемых ёмкостей;
- минимальной погрешностью при тестировании напряжений;
- расширенной гарантией вендора 3 года.

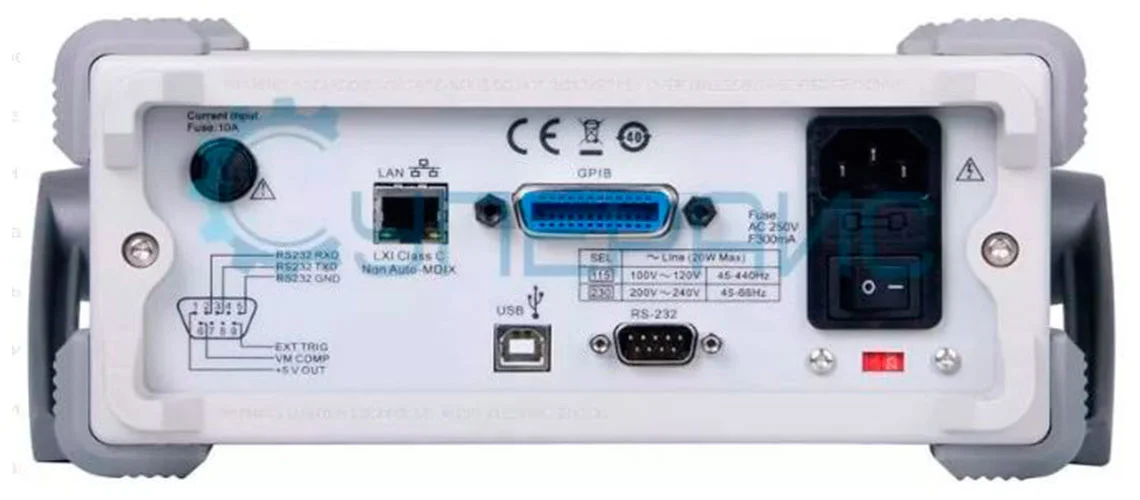

У прибора есть интерфейсы для связи с внешними блоками: RS-232, универсальный последовательный стык 2.0, ЛВС и GBIP.

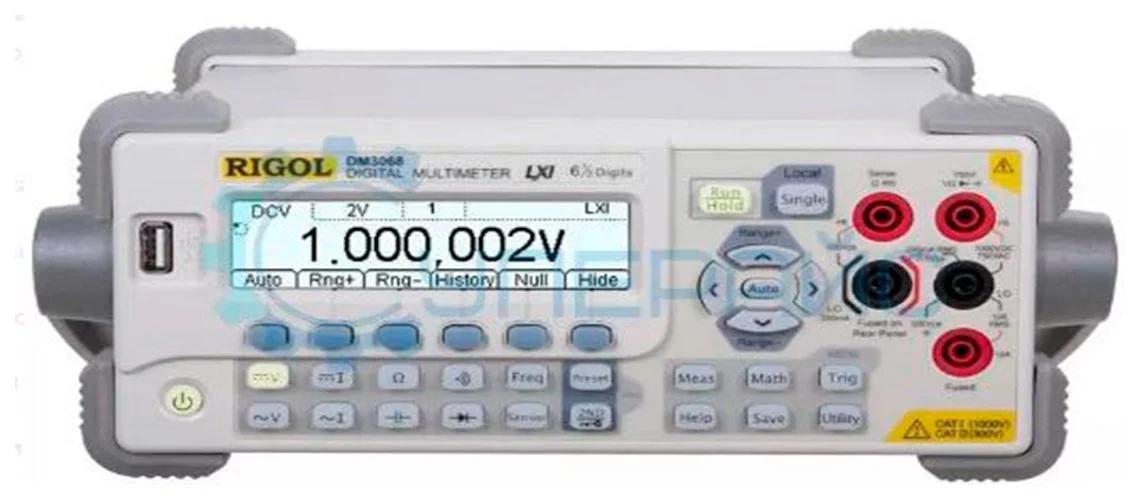

DM3068
Особенности изделия:
- Итоги проверки отображаются в нескольких формах: прямое считывание, диаграмма трендов, гистограмма.
- Поддерживаются математические операции и интерфейсы связи, аналогично DM3058.
- Во встроенной памяти можно хранить данные о 10 группах настроек, столько же результатов тестов и 5 установок параметров сенсора.
Это оборудование отличается минимальной погрешностью при исследовании токов, частоты и сопротивлений.
Гарантия производителя - 3 года.
DM3058 и DM3058 работают в режиме внутреннего или внешнего запуска и обеспечивают автоматический выбор пределов тестирования. Запуск от другого аппарата возможен или по шине интерфейса, либо через разъём External Trig для внешнего запуска.
В DM3058 использован дисплей разрядностью 5,5, а в DM3068 — встроенный индикатор на 6,5 разряда. Изделия укомплектованы CD диском с программным обеспечением, что позволяет оператору переустанавливать программу самостоятельно. Оба состоят в ГРСИ.
При этом DM3068 является лидером продаж в своей категории. Сводную таблицу с параметрами некоторых моделей профессиональных мультиметров можно посмотреть здесь.
Источники питания
Линейка оборудования этого класса продукции компании включает 13 моделей. Рассмотрим их особенности на примере серии DP800.

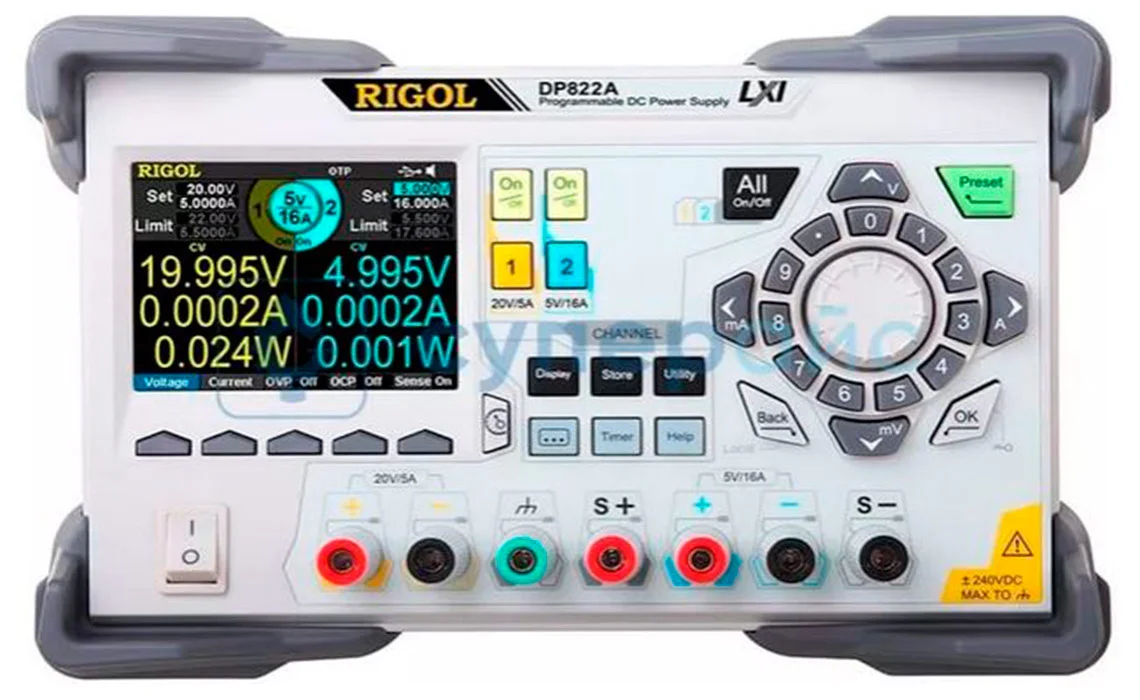

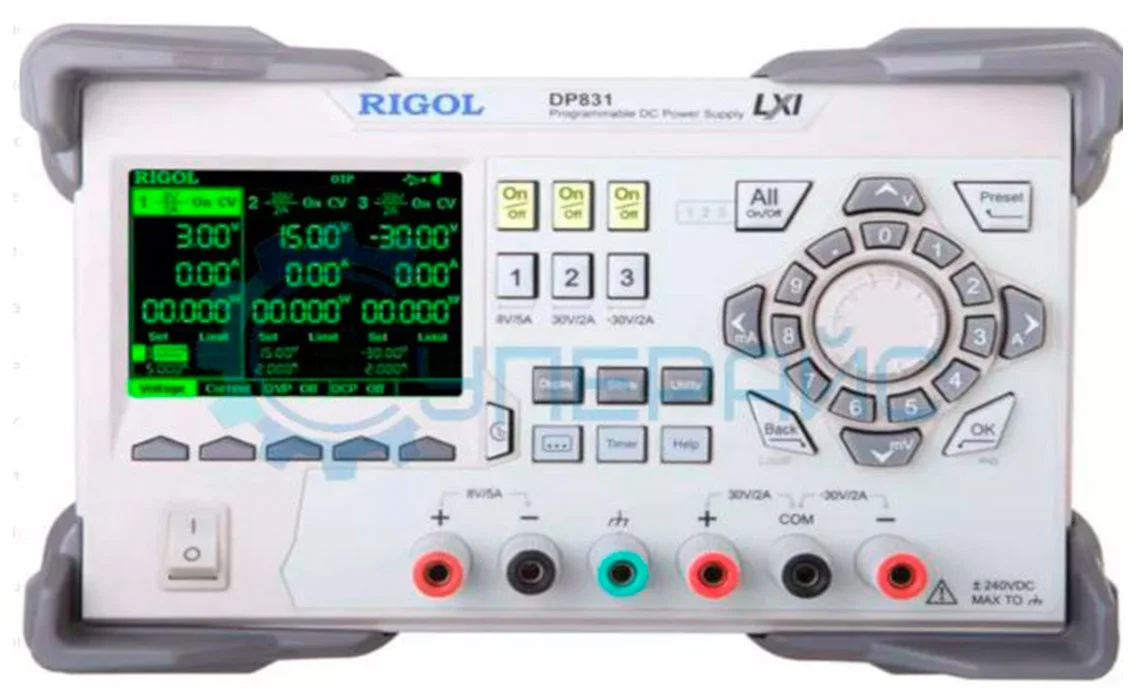

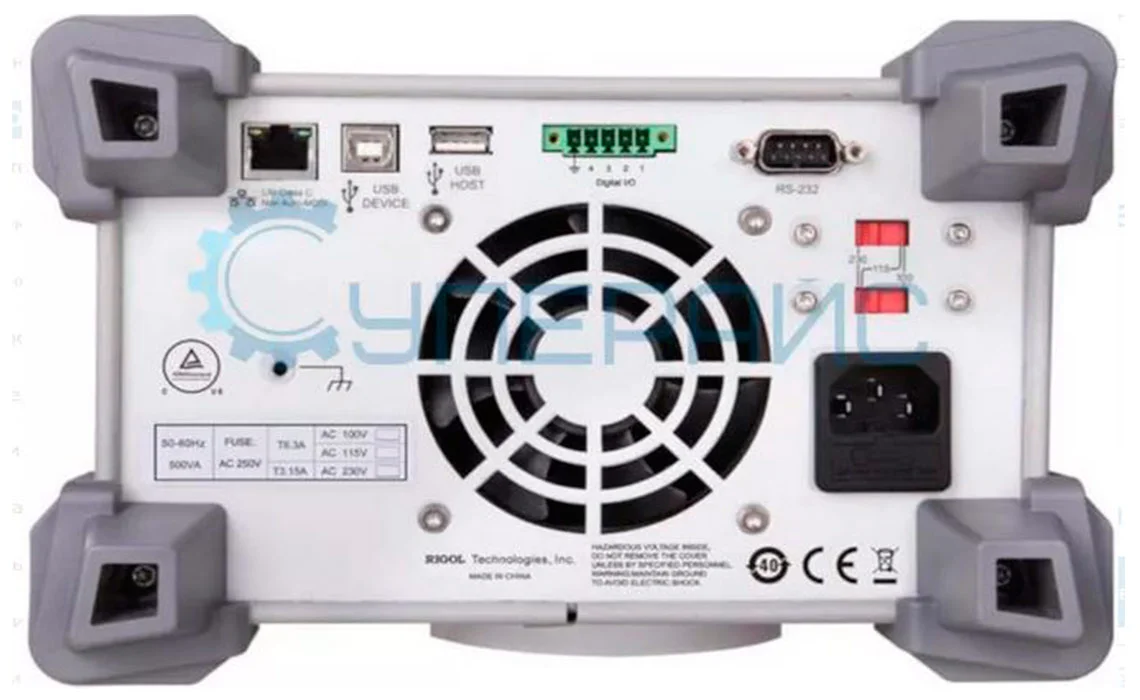

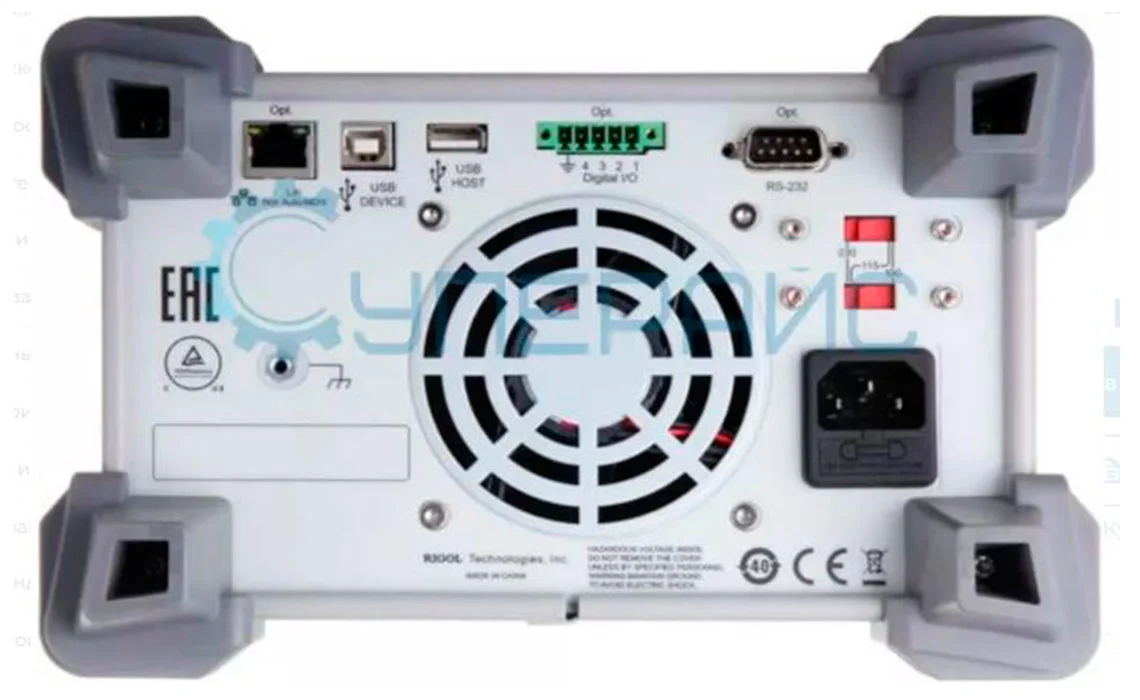

Прибор/параметр | DP832 | DP831 | DP822A |
Выходная мощность, Вт | 195 | 160 | 180 |
Количество трактов | 3 | 3 | 2 |
Пределы регулировки выходного напряжения, В |
0-30 (канал 1,2) 0-5 (канал 3) |
0-8 (канал 1) 0-30 (канал 2, 3) |
0-20 (канал 1) 0-5 (канал 2) |
Выходной ток, А | 0-3 (регулируемый) |
0-5 (канал 1) 0-2 (канал 2, 3) |
0-5 (канал 1) 0-16 (канал 2) |
Пульсация и шум, мкВ | < 350 | < 350 | < 350 |
Время установления выходного напряжения, мкс | 50 | 50 | 50 |
Время отработки команд, мс | 118 | 118 | 118 |
Интерфейсы | USB Device / Host, LAN, RS-232, цифровой порт Digital I/O, GPIB* | USB Device / Host, LAN, RS-232, цифровой порт Digital I/O, GPIB | USB Device / Host, LAN, RS-232, Digital I/O, GPIB |
Гарантия, лет | 3 | 3 | 1 |
Ценовой сегмент | Бюджетный | Средний | Премиум |
Примечание: *-опция.
Анализ данных в таблице позволяет выявить общие признаки для этих моделей:
- это программируемые источники, поддерживающие по 10: настроек, записей регистратора, программ для сигналов произвольной формы/для пачек импульсов;
- снабжены защитой от превышения выходных напряжений, от скачков тока при перегрузке любого из выходов, от перегрева;
- имеют одинаковые шумовые характеристики, время установления выходного напряжения и отработки команд;
- поддерживают интерфейсы связи с внешними аппаратами USB Device/Host, ЛВС, RS-232, цифровой порт Digital I/O;
- выполнены в едином форм-факторе, поэтому их размеры одинаковы: 555х370х295 мм;
- имеются в составе ГРСИ.
Остановимся на отличиях рассматриваемых образцов.
DP832
Блок питания обеспечивает максимальную выходную мощность в 195 Вт и поддерживает 3-канальный режим работы. Он относится к бюджетным моделям.
Отличительная черта прибора — режим трекинга, в котором один вход является ведущим, а второй ведомым. Параметры второго выхода изменяются синхронно с изменением аналогичных характеристик первого. Это очень удобно, когда оба одинаковых входа приходится соединять между собой параллельно или последовательно.
В первом случае получается источник с удвоенным выходным током, а во втором — с удвоенным выходным напряжением. Интерфейс связи GPIB поддерживается опционально. Состояние изделия отображается на многофункциональном мониторе LCD с диагональю 7,62 см. Вес блока питания 10,5 кг. Гарантия — 3 года.
DP831
Первый вход у него гальванически не связан с двумя другими. Вход 2 и 3 соединены с общим проводом и выдают разнополярное питание относительно него. Это очень удобно для моделирования схем на операционных усилителях. Канальные выходы прибора изолированы от корпуса.
Имеется полноценный интерфейс связи GPIB. Предусмотрено дистанционное управление и вывод информации на монитор LCD с диагональю 7,62 см. Вес устройства 9,75 кг. Гарантия 3 года.
DP822A
В этом изделии обеспечивается максимальный выходной ток в 16А, что отличает его от рассмотренных выше аппаратов. Интерфейс GPIB поддерживается опционально. Состояние прибора отображается на дисплее TFT диагональю 7,62 см. Вес аппарата 10,5 кг. Гарантия 1 год.
Обобщённая информация о некоторых источниках питания находится здесь.
Инновационные технологии вендора Rigol
Компанией разработана и успешно внедряется передовая платформа UltraVision II, обеспечивающая максимально возможное быстродействие метрологических средств, ограниченное лишь возможностями существующей элементной базы. Она обеспечивает относительно невысокую цену аппаратуры и удобство эксплуатации техники. Технология реализована на основе набора микросхем Phoenix собственной разработки.
Устройства, в которых использована UltraVision II, отличаются:
- максимально возможной частотой дискретизации;
- универсальностью, поскольку могут содержать до 7 разных измерителей в одном форм-факторе;
- большим объёмом памяти;
- новыми возможностями в области исследования и декодирования различных процессов;
- применением усовершенствованного анализа быстрого преобразования Фурье;
- глубиной памяти до 500 млн. точек;
- записью порядка 400 тысяч кадров, применяемых для построения до 180 тысяч осциллограмм;
- оригинальной системой запуска на основе зонального триггера;
- самым современным интерфейсом пользователя.
Один из продуктов, созданных на основе платформы, — инновационный осциллограф DS81304 типа High End. Его отличает чрезвычайно широкая полоса пропускания в 13 ГГц и максимальная скорость дискретизации в реальном времени. Она достигает несколько десятков Гвыб/с.
Сравнение оборудования Rigol с конкурентами
Поскольку провести такое сравнение по всем рассматриваемым категориям техники в рамках небольшой статьи не представляется возможным, было решено ограничиться только осциллографами. В результате сопоставления технических характеристик и цен на устройства различных производителей, была составлена следующая таблица.
Параметр/производитель | Rigol | Tektronix | Keysight | Rohde & Schwarz |
Осциллографы | ||||
MSO5354/ | TBS2204B | DSOX2024A | RTA4004-B243 | |
Количество аналоговых трактов | 4 | 4 | 4 | 4 |
Количество цифровых трактов | 16 | нет | 8 | 16 |
Полоса пропускания КВО, МГц | 350 | 200 | 200 | 350 |
Стандартные интерфейсы | USB, LAN, GPIB, AUX | USB, LAN | RS-232/422/485 | USB, LAN |
Диагональ дисплея, см | 23 | 22,8 | 21,6 | 25,6 |
Цена, р | 379000 | 40400 | 479906 | 2416000 |
Из неё следует, что по основным параметрам аппарат Rigol не уступает аналогичным изделиям конкурентов, а по возможностям подключения внешних устройств превосходит их. Так, ни один образец, за исключением MSO5354, не содержит интерфейс GPIB, что не позволяет использовать такие изделия в составе автоматизированных измерительных комплексов. Цена изделия Rigol на момент подготовки этого материала оказалась самой конкурентной.
Таким образом, по соотношению цена-качество осциллограф MSO5354 вне конкуренции.
Ключевые моменты при выборе оборудования
При выборе продукции этого производителя следует учитывать то, что Rigol — это китайская компания. Поэтому изначально вся техническая документация создаётся на китайском языке. Далее следует цепочка переводов вначале на английский, а потом на русский язык. При этом каждый переводчик (особенно электронный) вносит свою лепту в копилку неточностей перевода. Поэтому иногда пользователям, чтобы докопаться до технических тонкостей, приходится обращаться к оригиналу. Это — важнейший ключевой момент, поскольку найти в России знатока китайского языка непросто.
Подходы к подбору аппаратуры традиционные, а сам процесс выбора — это решение многокритериальной задачи. При этом учитываются несколько объективных и субъективных факторов:
- соответствие образца техническим требованиям;
- достаточная базовая комплектация, а также наличие дополнительных опций и доступность аксессуаров;
- возможность самостоятельной переустановки программного обеспечения;
- поддержка логичного и понятного инженеру пользовательского интерфейса и наличие внятного руководства по эксплуатации (и то и другое должно быть на русском или английском языках);
- условия гарантии производителя;
- наличие устройства в Госреестре средств измерений РФ;
- адекватная цена.
Существуют и субъективные факторы, например, мнение отдельных пользователей. В какой мере им доверять, каждый решает самостоятельно. Основываясь на своих знаниях, опыте и здравом смысле. Перечисленные факторы отражают специфику приобретаемого товара. Их учёт поможет покупателям сделать правильный выбор и не сожалеть о приобретении.
Компания Rigol — проверенный временем производитель широкого спектра надёжной измерительной техники различного назначения. Качество продукции бренда подтверждает тот факт, что значительная её часть присутствует в ГРСИ.
В рамках небольшой статьи невозможно даже коротко остановиться на всех продуктах метрологического назначения Rigol. Используя полученную первичную информацию, подготовленный читатель разберётся в их особенностях. Значит, сможет выбрать нужное ему лабораторное оборудование для измерений, исходя из стоящих перед ним задач и доступного финансирования. Хорошим подспорьем в этом будет каталог Суперайс с возможностью подбора и сравнения измерительных приборов для радиоинженеров по различным критериям.
