Логический анализатор — это измерительный прибор, который регистрирует цифровые сигналы в реальном времени, визуализируя их. В отличие от осциллографа, показывающего форму аналогового сигнала, такой прибор фиксирует логические состояния (HIGH/LOW) на нескольких трактах одновременно, декодирует протоколы передачи данных.
Одна из моделей анализатора с богатым функционалом — Saleae Logic Pro 8. Подробно рассмотрим её особенности, значение технических характеристик и сравним с аналогами.
Время чтения: 25 минут
Задачи анализатора
При разработке встроенных систем регулярно возникают проблемы: микроконтроллер не распознаёт периферию, информация искажается на шине, устройство зависает при обмене по I²C или SPI. Мультиметр не успевает за скоростью бинарного интерфейса. Осциллограф показывает сигнальную форму, но декодировать вручную последовательность из сотен байт — трудоёмкая задача.
Цифровой анализатор сигналов решает проблему. Он захватывает логические уровни на всех наблюдаемых линиях, сохраняет их в глубокую буферную память, автоматически декодирует протоколы. Инженер наблюдает не абстрактные импульсы, а конкретные команды, адреса, сведения в удобном для чтения виде.
Как происходит анализ цифровых сигналов
Логический анализатор выполняет высокочастотную дискретизацию входа. Компараторы на входах сравнивают напряжение с заданным порогом, формируют двоичный поток информации, который записывается в буфер. За счёт высокой частоты дискретизации точно фиксируют короткие импульсы и переходные процессы.
Глубина памяти определяет продолжительность показаний. Для отладки UART достаточно нескольких мегабайт, но в случаях с USB, Ethernet или высокоскоростным Serial Peripheral Interface (SPI) требуются гигабайты буфера — иначе критический момент не попадёт в окно регистрации.
Встроенная протокольная диагностика — главное преимущество такой аппаратуры. Программное обеспечение автоматически распознаёт структуру пакетов, подсвечивает ошибки (отсутствие ACK в I²C, нарушение таймингов), строит таблицы транзакций. Это экономит время. Порой ручной анализ занимает часы, тогда как встроенные инструменты затрачивают на обработку несколько секунд.
Почему выбирают Saleae Logic Pro 8
Компания Saleae основана группой инженеров в 2008 году и базируется в Южном Сан-Франциско, Калифорния, США. Сегодня это небольшая частная самостоятельная компания. Помимо средств наблюдения за электрическими процессами, под брендом разрабатывается сопутствующее ПО, которое позволяет визуально анализировать сведения, собранные с устройств.
Первые модели отладочных средств Saleae привлекли внимание простотой настройки, интуитивным программным обеспечением, доступной ценой. За полтора десятилетия бренд завоевал репутацию надёжного производителя измерительного оборудования для отладки дискретных соединений.
Основной продукт компании — серия Logic (и более продвинутая серия с добавлением «MSO» в названии), представляющая собой USB-устройства с несколькими каналами и высокоскоростной выборкой.
Что делает Saleae?
Компания сфокусирована на оборудовании, которое помогает инженерам и разработчикам записывать, измерять, визуализировать и декодировать электрические импульсы в электронных схемах.
Технику Saleae используют для тестирования и верификации систем, анализа последовательных стандартов обмена, диагностики цепей. Оборудование поддерживает декодирование SPI / I²C / UART и др.
Эти изделия — инструментарий и профессиональных инженеров, и радиолюбителей. Продукция Saleae широко используются в сферах:
- промышленной разработке электроники;
- разработке встроенного ПО;
- образовании и исследованиях;
- диагностике цифровых шин каналов передачи данных.
Продукцию компании выбирают инженеры, занятые в самых разных областях электроники. Причина популярности — сочетание производительности, удобства, стабильности ПО. Программа регулярно обновляется, поддерживает десятки протоколов обмена.
Линейка техники Saleae
Компания выпускает два семейства приборов. Младшая серия Logic 8 ориентирована на образовательные задачи и хобби. Максимальная скорость дискретизации составляет 24 МГц, глубина памяти ограничена значением в 10 Гвыборок на канал. Для простых соединений вроде I²C, UART, SPI на скоростях до нескольких мегабит этого достаточно.
Серия Pro — профессиональные технические средства для промышленной разработки и лабораторных исследований. Рассматриваемая модель имеет восьмиканальную конфигурацию, а версия Pro 16 — соответственно, шестнадцатиканальную. Они оснащены одинаковыми входными каскадами, различаются только количеством доступных входов.

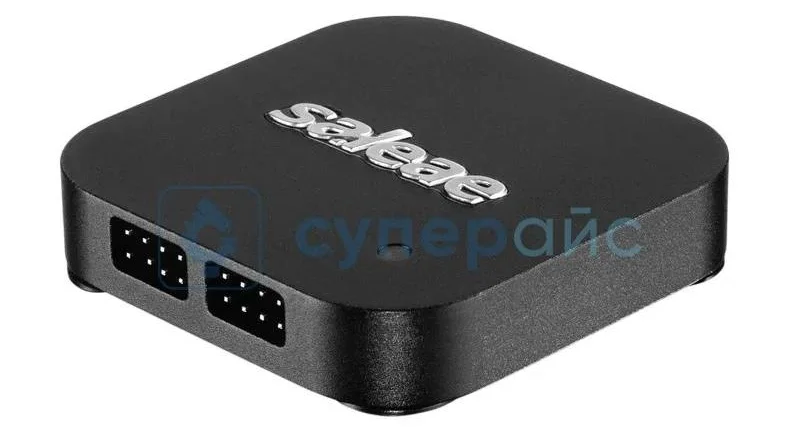

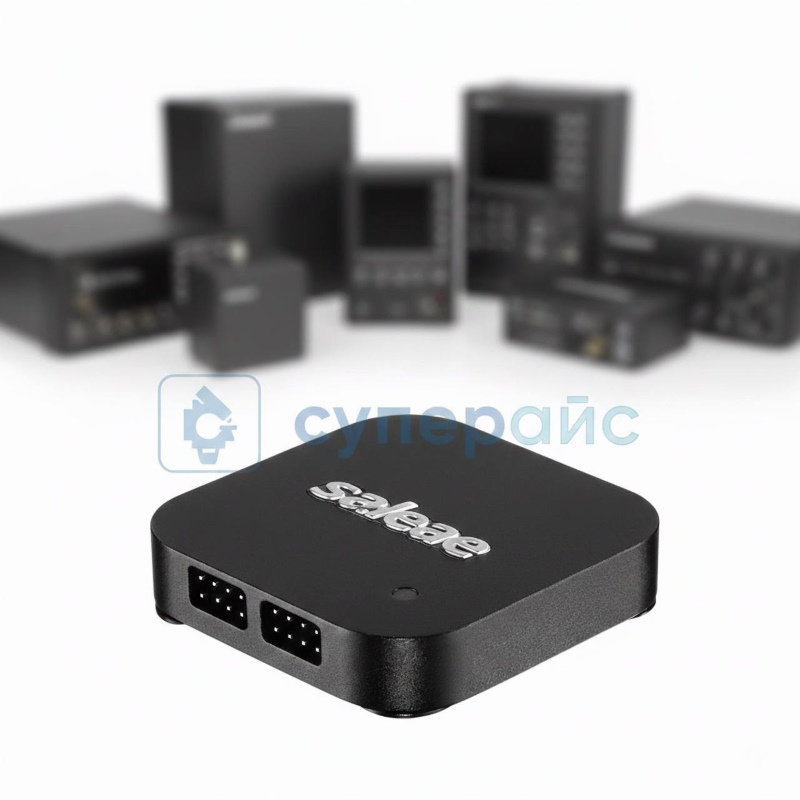

Особенности Logic Pro 8

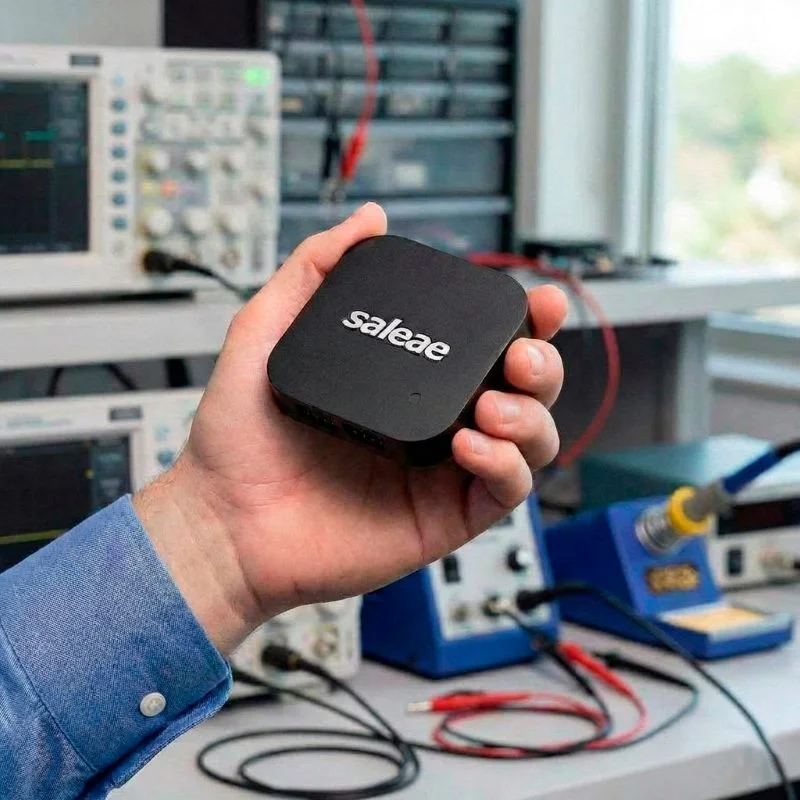

Конструкция прибора объединила компактность с высокой производительностью. Габариты корпуса — 53×53×12 мм, вес — 60 граммов: помещается в карман, легко транспортируется на объект.
Технические преимущества Pro-версии:
- быстродействие дискретных каналов достигает 500 МС/с (в 20 раз выше, чем у младшей серии);
- глубина памяти превышает 10 миллиардов;
- полоса пропускания цифровых каналов — 100 МГц;
- аналоговые входы действуют на частоте 50 Мвыб/с с разрядностью 12 бит;
- входное сопротивление — 2 МОм, входная ёмкость — 10 пФ (минимальное влияние на тестируемую схему);
- защита входов выдерживает напряжение ±25 В.
Прибор поддерживает смешанный режим работы (цифровой + аналоговый). Он анализирует и выступает в роли осциллографа одновременно. Входы-выходы позволяют фиксировать дискретные уровни и записывают визуальную сигнальную форму. Это полезно при отладке нестандартных видов интерфейса, при проверке целостности волноформы, при поиске помех на линиях питания.
Технические характеристики
Спецификации определяют границы применимости. Ниже приведены основные параметры прибора с пояснениями практической значимости для инженера.
Основные параметры:
| Параметр | Значение | Комментарий |
| Каналы | 8 | цифровые входы |
| Частота дискретизации | до 500 MS/s | высокая скорость захвата данных |
| Глубина буфера | >10 млрд выборок | длинные записи без потерь |
| Поддержка уровней | 1.2–5.5 В | широкий диапазон цифровых логик |
| Совместимость | USB-подключение | работа с ПК |
Как видим из таблицы, логический анализатор для отладки цифровых систем работает с частотой дискретизации 500 МС/с, которая определяет способность прибора корректно фиксировать высокоскоростные варианты интерфейса. Для надёжного захвата скорость дискретизации должна превышать таковую для тактирования у порта минимум в 4–5 раз. Модель справится с SPI до 50 МГц, JTAG до 30 МГц, USB Full Speed (12 Мбит/с).
Глубина памяти более 10 миллиардов отсчётов решает проблему прерывистой записи. При поиске периодических сбоев, которые происходят раз в минуту или реже, классические отладочные средства такого типа быстро заполняют буфер, теряют критически важные сведения. Устройство же непрерывно записывает поток более 100 секунд на частоте 100 МС/с. Это даёт возможность захватить редкие события без триггерных условий.
Поддержка уровней 1,2–5,5 В охватывает большинство видов интерфейса для двоичных состояний: TTL (5 В), CMOS 3,3 В, современные микроконтроллеры на 1,8 В. Порог переключения настраивается программно на значения 0,6 В, 0,9 В, 1,65 В. Нет необходимости в дополнительных преобразователях уровней при взаимодействии с разнородной электроникой.
Параметры входных цепей:
- входное сопротивление 2 МОм минимизирует нагрузку на тестируемую схему;
- входная ёмкость 10 пФ не вносит заметных искажений в быстрые фронты;
- защита ±25 В предотвращает повреждение при случайном подключении к силовым цепям;
- диапазон входов для обработки волновых форм ±10 В выводит область применения за пределы дискретных логик.
Смешанный режим особенно полезен при проблемах с целостностью сигнала. Пользователь видит декодированные пакеты данных, одновременно контролирует форму импульсов, уровень помех, качество фронтов. Это ускоряет диагностику при рефлексиях на длинных линиях, перекрёстных наводках, недостаточной развязке питания.
Практические примеры применения
Рассмотрим типичные сценарии применения USB-логического анализатора на примере отладки микроконтроллерного устройства с несколькими периферийными модулями.

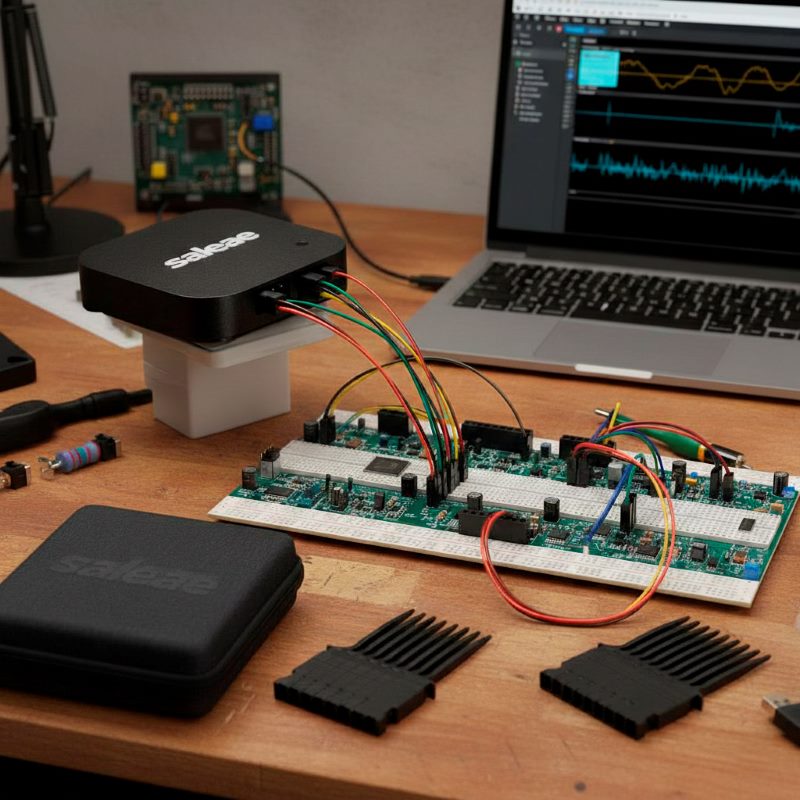

Подключение к тестируемой схеме

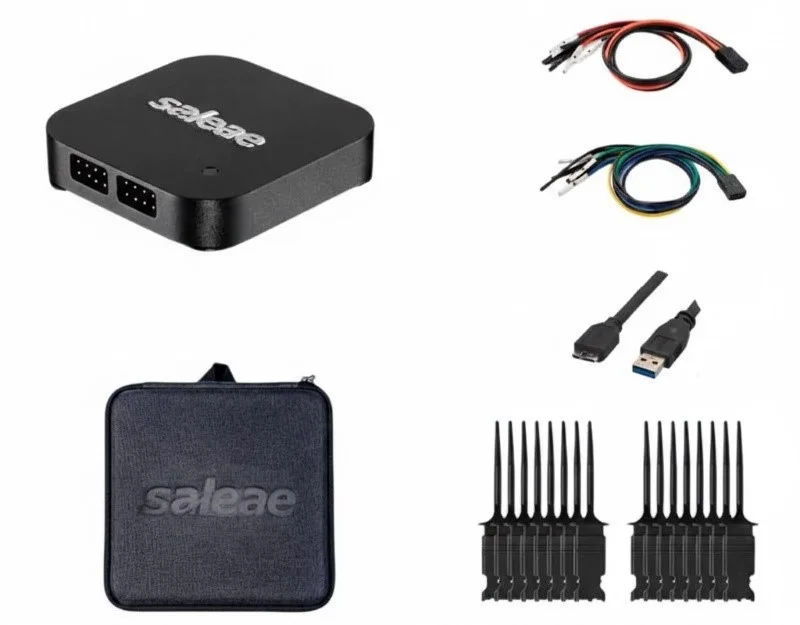

В комплекте поставляются соединительные провода с тестовыми клипсами. Каждый канал подключается к нужной линии: SCL, SDA для I²C; MOSI, MISO, SCK, CS для SPI; TX, RX для UART. Заземление соединяется с общей землёй тестируемого устройства — без этого уровни определяются некорректно.
ПО автоматически определяет подключённый прибор через USB 3.0. В настройках выбирается количество отсчётов в секунду, продолжительность записи, триггерные условия. Для решения большинства задач подходит промежуток 50–100 МС/с. Максимальная (500 МС/с) требуется только в случаях с очень быстрыми видами интерфейса или при анализе коротких импульсов, джиттера.
Захват данных на шине I²C
Предположим, микроконтроллер STM32 обменивается информацией с датчиком температуры по шине I²C на скорости 400 кГц. Периодически возникает сбой: датчик не отвечает, микроконтроллер уходит в ошибку.
Подключаем два входа к линиям SCL, SDA. В программе добавляем декодер I²C, указываем адрес устройства. Запускаем, начинаем захватывать, воспроизводим условия сбоя. Можем фиксировать все транзакции на шине, которые автоматически разбиваются на стартовые условия, адреса, байты данных, биты подтверждения ACK/NACK.
Оценка по результатам захвата показывает: после нескольких успешных транзакций датчик перестаёт отправлять ACK. Причина — микроконтроллер пытается читать данные до завершения преобразования. Декодер подсвечивает отсутствие ACK, таблица транзакций наглядно показывает последовательность событий. Осциллограф покажет только отсутствие импульса на линии SDA в момент ACK, но не декодирует содержимое пакетов, не построит временную диаграмму всей последовательности обмена.
Отладка высокоскоростного SPI
Другая задача: микроконтроллер управляет внешней Flash-памятью по SPI на частоте 25 МГц. Запись происходит корректно, чтение — с ошибками в случайных местах.
Подключение каналов выглядит так:
- нулевой — CS (Chip Select);
- первый — SCK (Clock);
- второй — MOSI (Master Out Slave In);
- третий — MISO (Master In Slave Out).
Устанавливаем выборку на 200 МС/с (в восемь раз выше тактовой частоты самого порта). Триггер настраивается на падающий фронт CS — захват начинается при выборе микросхемы памяти.
SPI-декодер автоматически разбивает поток на команды, адреса, байты чтения/записи. Анализ показывает: на линии MISO периодически появляются короткие импульсы шума, которые декодер интерпретирует как изменение бита данных. Причина — недостаточная развязка питания микросхемы памяти, наводки от соседних цепей.
Смешанный режим даёт фиксировать не только бинарные состояния, но также визуальную форму сигнала на линии MISO. График показывает импульсные помехи амплитудой около 500 мВ, которые пересекают порог переключения. После установки дополнительных развязывающих конденсаторов проблема исчезает.
Поиск ошибок UART
Третий сценарий: связь между микроконтроллером ESP32 и модулем GPS по UART 9600 бод. Модуль передаёт NMEA-строки, но приёмник иногда пропускает пакеты, получает искажённые сведения.
Прибор подключается к линиям TX (GPS → ESP32), RX (ESP32 → GPS). Декодер UART настраивается на 9600 бод, 8 бит данных, 1 стоп-бит, без контроля чётности. Регистрация длится 60 секунд — достаточно для фиксации нескольких сбоев.
Обнаруженные проблемы:
- некоторые байты имеют неправильный стоп-бит;
- временные интервалы между байтами периодически нарушаются;
- в момент сбоя на линии питания GPS-модуля видны просадки напряжения (аналоговый вход).
Глубокий буфер даёт захватить весь 60-секундный сеанс. Пользователь прокручивает запись, находит все моменты ошибок, сопоставляет их с событиями на линиях питания, управления. Осциллограф с памятью несколько мегабайт не удержит такую длинную запись, а отлавливать редкие сбои вручную — крайне трудоёмко.
Программное обеспечение Saleae
Модель работает с приложением Logic 2 App — это кроссплатформенное ПО умеет захватывать, анализировать, декодировать дискретные состояния. Программа распространяется бесплатно, регулярно обновляется, поддерживает Windows, macOS, Linux.

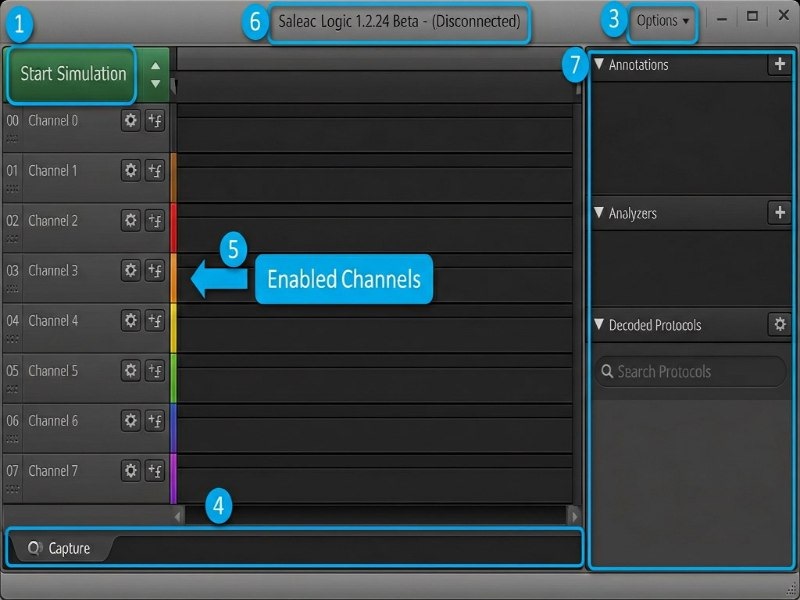

Как выглядит программа
Меню построено на принципах минимализма и наглядности: тёмный фон сочетается с отдельными цветными элементами. Главное окно содержит необходимые разделы: слева панель каналов, в центре результаты исследований, а справа техническая информация. Навигация выполняется с помощью компьютерной мыши.
Каждому тракту присваивается номер и цвет для визуального различения. Отображаются трассы обоих видов. Декодированные протоколы выводятся отдельно.
Возможности триггеров
Функция триггеров позволяет начать запись немедленно или при наступлении определённого условия. Это удобно для фиксации редких событий или для анализа поведения системы в конкретный момент.
В контексте устройства такого смешанного типа триггеры могут быть настроены как на бинарные (например, восходящий фронт, определённый бит данных), так и на аналоговые условия (например, превышение порогового напряжения). Это даёт одновременно захватывать и анализировать как дискретные команды, так и связанные реакции.
Удобство поиска
Функция поиска значительно упрощает навигацию по большим объёмам записанных сведений. Пользователь может быстро найти определённые двоичные последовательности, конкретные пакеты из состава протокола обмена или моменты, когда непрерывные импульсы соответствовали заданным критериям. Это сокращает время, затрачиваемое на изучение в сравнении с ручным просмотром осциллограмм, и помогает оперативно выявлять интересующие события или ошибки.
Декодирование
Эта функция автоматически преобразует сырые двоичные потоки битов в читаемый формат, отображая пакеты, команды, адреса и другую информацию для стандартов, таких как I²C, SPI, UART. Это устраняет необходимость вручную интерпретировать каждый бит, делая анализ взаимодействия между компонентами гораздо более быстрым и понятным. При работе с обоими видами сигналов декодирование позволяет наглядно сопоставлять передаваемые двоичные сведения с изменениями в аналоговой части системы.
Преимущества и ограничения
Любая аппаратура имеет сильные стороны и недостатки. Ниже рассматриваем модель с обеих сторон.
Преимущества:
- благодаря параметру 500 МС/с справляется с высокоскоростными стандартами;
- большая глубина помогает без потерь захватывать длительные сеансы связи;
- смешанный режим позволяет пользователю фиксировать дискретные уровни и непрерывную форму сигнала одновременно;
- регулярно обновляемое ПО работает с десятками протоколов;
- входное сопротивление с ёмкостью почти не влияют на тестируемую схему;
- компактный корпус делает транспортировку лёгкой и подходит для полевых условий.
Высокая скорость регистрации критична при отладке современных видов интерфейса, некоторые из которых на частоте 50 или, например, 30 МГц требуют дискретизации не менее 200–500 МС/с для корректной фиксации фронтов и джиттера.
Автоматическое декодирование, гибкие триггеры, быстрый поиск по миллиардам отсчётов освобождают от часов рутинной работы. Кроссплатформенность важна для команд из разработчиков с разнородной инфраструктурой.
Ограничения:
- стоимость выше бюджетных аналогов китайского производства;
- требуется понимание принципов действия дискретных стандартов, протоколов;
- восьми каналов может оказаться недостаточно в случае со сложными шинами (например, с параллельным интерфейсом, многоканальными аудиосистемами).
Цена отражает качество компонентов, разработки ПО, предоставляемую техническую поддержку. Бюджетные клоны стоят в несколько раз дешевле, но имеют ограничения: меньшую частоту дискретизации, глубину памяти, нестабильное ПО с редкими обновлениями. Для разового использования и обучения подходят дешёвые альтернативы. При профессиональной эксплуатации разница в производительности и надёжности оправдывает вложения.
Тем не менее, такая аппаратура не заменяет понимания спецификаций отдельных протоколов, умения интерпретировать временные диаграммы. Начинающим пользователям нужно будет затратить определённое время на освоение функционала, настройку декодеров, триггеров.
Перед использованием обязательно изучите официальную инструкцию по применению от производителя.
Сравнение с альтернативными решениями
Рынок инструментов для исследования электрических процессов предлагает технику разной цены, сложности, набора функций. В этом разделе говорим об основных альтернативах рассматриваемому тестеру, их преимуществах, ограничениях, технических нюансах.
Бюджетные USB-варианты
К этой группе относятся устройства, которые стоят до десяти тысяч рублей. Прежде всего — ранние продукты от самого бренда: цифровой анализатор сигналов Logic с шестнадцатью каналами. Альтернативы от других производителей, в свою очередь, создаются преимущественно китайскими компаниями. Типичные представители — клоны на базе Cypress FX2, а также продукция DreamSourceLab, KINGST, Miniware и другие.
Характеристики бюджетных решений:
- скорость дискретизации 24–100 МГц;
- 4–16 входов;
- поддержка базовых протоколов обмена (I²C, SPI, UART);
- конструкция только с входами, предназначенными для дискретной логики.
Такая оснастка подходит для обучения, хобби, отладки низкоскоростных видов интерфейса (до нескольких мегабит в секунду). Ограничения проявляются при проблемах с высокоскоростным SPI (>10 МГц), USB, сложными протоколами. Малая ёмкость буфера не позволит долго отслеживать сигналы.
Стационарные аппараты
Техника таких компаний, как, например, Tektronix, относится к высшему ценовому сегменту (несколько тысяч долларов и больше). Это десятки каналов, расширенные возможности триггеров, протокольного анализа и дискретизации.
Преимущества стационарных установок:
- скорость выборки до нескольких ГС/с;
- количество каналов 32–136;
- поддержка высокоскоростных стандартов (PCIe, DDR, HDMI);
- аппаратные триггеры по сложным условиям;
- встроенные генераторы паттернов для эмуляции.
Такую технику применяют в R&D-лабораториях крупных компаний, при разработке высокоскоростной электроники, серверного оборудования. Габариты, вес, стационарная установка ограничивают мобильность. Покупают их только при условии, что пользователь регулярно сталкивается с соединениями гигабитного диапазона.
USB-осциллографы со встроенными средствами
Существуют осциллографы (в формате приставки) с интегрированными возможностями оценки уровней и опциями декодирования. К этой категории относятся, например, некоторые устройства Hantek, PINTECH или LOTO.
Осциллограф показывает аналоговую волноформу, что полезно при проверке целостности, поиске помех, рефлексий. Декодеры накладывают расшифровку поверх осциллограммы. Количество каналов обычно примерно такое же.
Выбор зависит от главной задачи:
| MSO-приставка | Анализатор |
| Нужен полноценный осциллограф с хорошими характеристиками | Нужен глубокий анализ множества протоколов обмена на высокой скорости |
| Нужна возможность декодирования нескольких двоичных протоколов для корреляции | Приходится регистрировать очень длительные последовательности |
| Не ставится сложных задач в диагностировании | Нужна интеграция аналоговых сигналов с битовыми последовательностями для комплексной диагностики |
| Важны удобство мощного ПО, функциональность и высокая точность | |
При этом осциллограф и логический анализатор — это устройства, которые дополняют друг друга, а не полностью взаимозаменяемы.
Встроенные решения микроконтроллеров
Отдельные отладочные микроконтроллерные платы содержат встроенные инструменты для мониторинга. Последние работают через SWO (Serial Wire Output) или ETM (Embedded Trace Macrocell). Преимущество — нулевая стоимость дополнительного оборудования, минимальное влияние на схему. Недостаток — ограниченная пропускная способность (обычно несколько мегабит в секунду), зависимость от программной конфигурации микроконтроллера. Кроме того, они не видят внешние шины и подключённую периферию.
Saleae Logic Pro 8 занимает нишу между бюджетными приборами USB и дорогими стационарными. Компактность, автономность питания через USB, производительность 500 МС/с делают прибор универсальным инструментом для отладки микроконтроллеров, который могут использовать инженеры, работающие с IoT, промышленной автоматикой, встроенными системами реального времени. Модель также будет удобна для прототипирования. Купить логический анализатор можно в нашем интернет-магазине с доставкой.
Когда лучше выбрать Logic Pro 8
Решение о покупке зависит от характера задач, бюджета, требований к производительности. Устройство оправдывает вложения в определённых сценариях.
Подходит для:
- разработки встроенных систем со скоростями до 100 МГц;
- отладки редких, труднодиагностируемых сбоев, требующих длительного мониторинга;
- обработки нескольких протоколов одновременно (до восьми);
- полевых условий, где важны компактность и автономность;
- проектов, требующих одновременного наблюдения дискретных уровней и аналоговой сигнальной формы;
- рабочих процессов, требующих совместимости с хост-системами на любых ОС.
Регулярные обновления, техническая поддержка Saleae, активное сообщество пользователей упрощают решение нестандартных задач.
Однако подобное решение избыточно для:
- решения разовых задач отладки низкоскоростных UART (до 115200 бод), I²C (до 100 кГц);
- образовательных практикумов, где достаточно базового функционала бюджетных устройств;
- взаимодействия с интерфейсом гигабитного диапазона (PCIe, DDR, 10G Ethernet).
Инженерам, регулярно работающим с дискретными шинами средних скоростей, такой электронный инструмент будет достаточно полезен. Компактность, производительность, качество программного обеспечения окупают вложения за счёт короткого времени диагностики, а также малой вероятности пропуска критических ошибок.
Saleae Logic Pro 8 — это универсальный инструмент для инженера, который регулярно работает с цифровыми интерфейсами и сложными встроенными системами. Высокая скорость дискретизации, глубокая память и удобное ПО позволяют быстрее находить ошибки, сокращать время отладки и повышать надёжность разрабатываемых устройств. Такой прибор окупается не только техническими характеристиками, но и сэкономленными часами работы, особенно когда важны точность измерений и стабильность результата.
