Логический анализатор Cypress CY7C68013A - 56PVXC: мощный инструмент для анализа цифровых сигналов

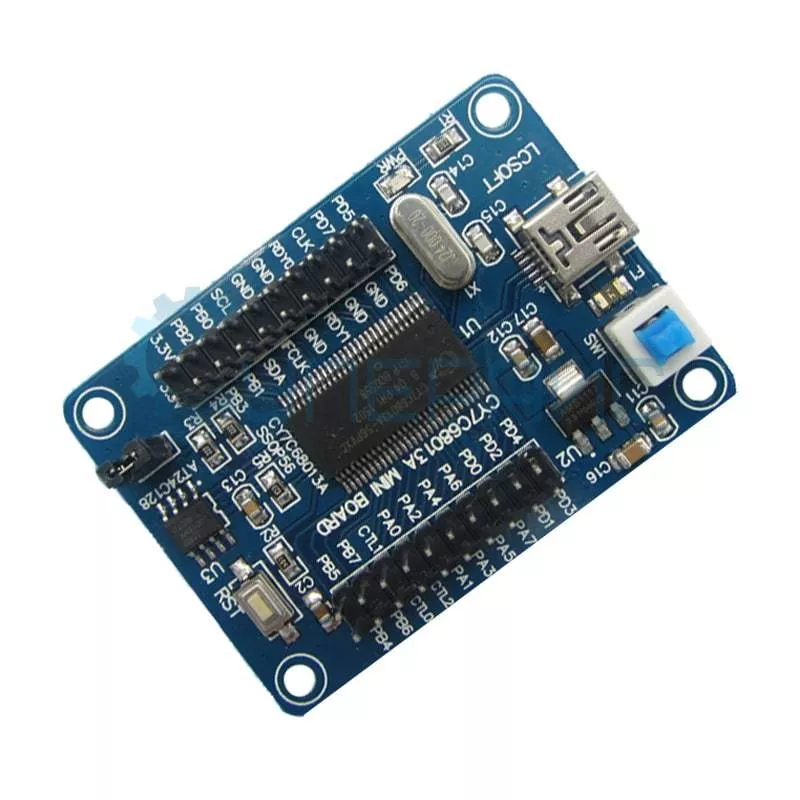

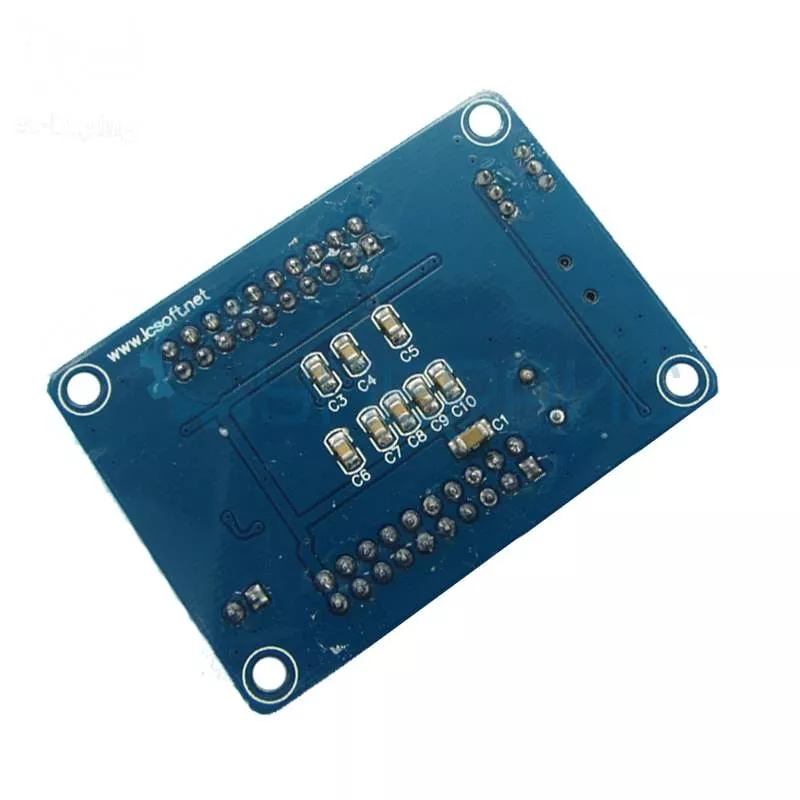

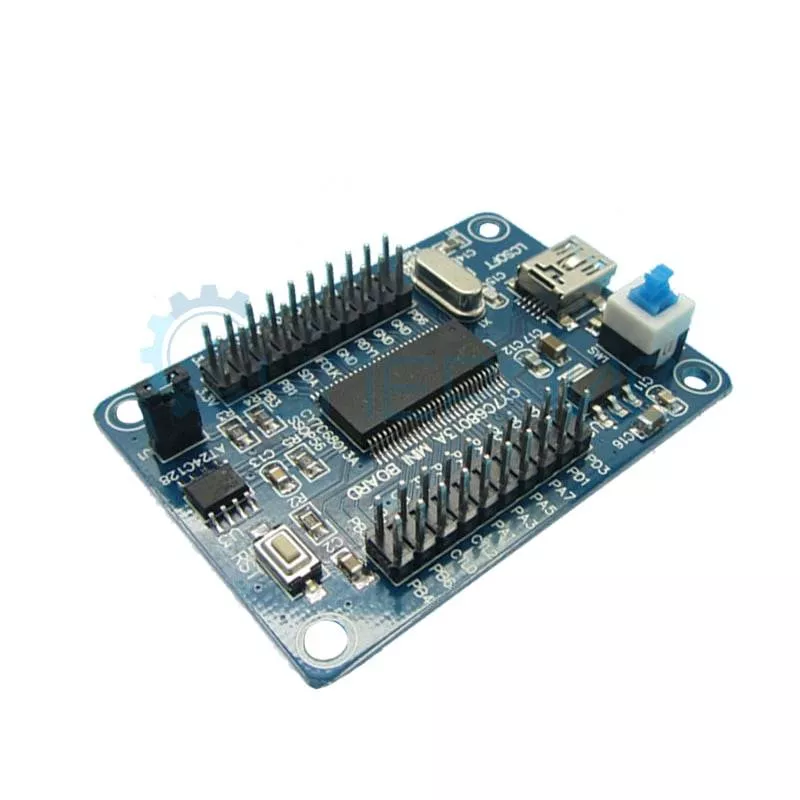

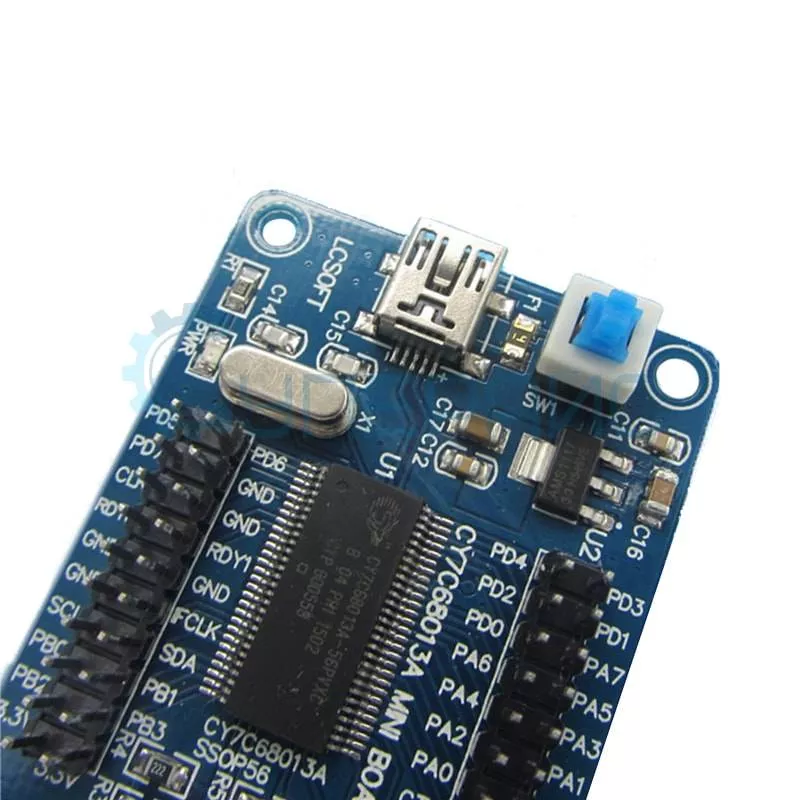

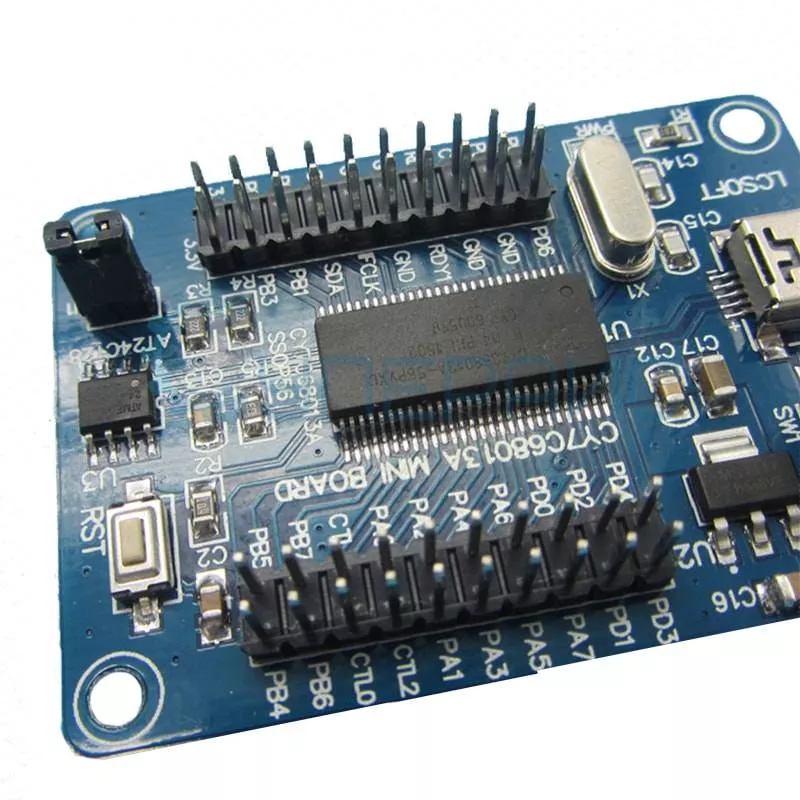

Логический анализатор Cypress CY7C68013A - 56PVXC на базе микроконтроллера FX2LP — это компактное решение для отладки цифровых схем. С 8 каналами, частотой дискретизации 48 МГц и скоростью передачи данных до 480 Мб/с через USB, он подходит для проектов в области Embedded-систем, IoT и телекоммуникаций. Данная модель построена на архитектуре EZ-USB FX2, что обеспечивает высокую производительность при работе с различными протоколами. Маркировка cy7c68013 указывает на принадлежность к семейству высокоскоростных USB-контроллеров.

Основные особенности:

• 8 каналов анализа — работа с параллельными и последовательными интерфейсами (I2C, SPI, UART).
• Скорость передачи 480 Мб/с — быстрая передача данных по USB для динамического мониторинга сигналов.
• Поддержка логических уровней 1.8–5 В — совместимость с большинством современных микросхем и плат.
• Программируемый микроконтроллер FX2LP — гибкая настройка под задачи протокольного анализа.

Память и совместимость

Анализатор не имеет встроенной энергонезависимой памяти (EEPROM), поэтому для записи данных требуется подключение к ПК через USB или использование внешних накопителей. Совместим с популярным ПО: Saleae Logic и USBee Suite, что позволяет декодировать сигналы CAN, DMX512, I2S и других протоколов. Платформа EZ-USB позволяет реализовать гибкую буферизацию данных в оперативной памяти хост-системы.

Особенности подключения

Устройство подключается к компьютеру через USB (кабель Type A — miniUSB Type B, не входит в комплект). Компактные размеры (56×43×12 мм) и вес 14 г делают его портативным решением для выездных работ. Корпус SSOP56 обеспечивает надежное крепление на плате, а поддержка DMA ускоряет обработку данных. Модификация 56pvxc отличается оптимальным соотношением функциональности и габаритов.

Где применяется CY7C68013A - 56PVXC?

• Отладка FPGA/CPLD: анализ сигналов на платах с высокоскоростными интерфейсами.
• Тестирование протоколов: работа с 1-Wire, UNI/O, Manchester и другими стандартами.
• Образование: изучение работы микроконтроллеров и цифровых шин.

Почему Cypress?

Микроконтроллер FX2LP от Cypress обеспечивает стабильную работу с микросхемами разных производителей. Благодаря 51-жильному кабелю и 24 вводам/выводам, анализатор легко интегрируется в сложные платы и системы. Привлекательная цена делает устройство доступным как для профессиональных лабораторий, так и для начинающих разработчиков.

Важно!

Для работы с устройством требуется установка фирменного ПО и драйверов, доступных на сайте Cypress. Учтите, что память конфигурации (Firmware) загружается при каждом подключении к USB, что позволяет адаптировать анализатор под текущие задачи.

Логический анализатор CY7C68013A - 56PVXC — это универсальный инструмент для инженеров, работающих с цифровыми системами. Его микроконтроллер FX2LP, поддержка USB 2.0 и компактный дизайн делают его незаменимым в лаборатории или на выезде.
