Логический анализатор Miniware LA104
9 639 ₽
9 639 ₽
включая НДС: 22%
Продавец:
В наличии:
Склад в Москве: 2 шт.
Склад в Гуанчжоу: 7 шт.
Артикул (код товара)
3969
Модель (серия)
LA104
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Miniware LA104
Общие данные
Артикул (код товара)
3969
Производитель (бренд)
Модель (серия)
LA104
Страна производства
Китай
Гарантия, мес.
12
Основные характеристики
Встроенная память, Мбит
Вход. напряжение (макс), В
Вход. сопротивление, кОм
Кол-во цифровых каналов
Макс. частота дискретизации, МГц
Мин. импульс захвата, нс
Полоса пропускания, МГц
100
Пороговое напряжение (логические уровни), В
1,2
1,8
2,0
2,5
1,8
2,0
2,5
Протоколы и анализ
Автоизмерения
Ширина импульса
Период
Частота
Рабочий цикл
Период
Частота
Рабочий цикл
Анализ протоколов и интерфейсов
I2C
SPI
UART
SPI
UART
Встроенные функции и опции
Встроенная память, Мбит
Дополнительно
Нет
Описание Miniware LA104
Технические характеристики Miniware LA104
| Количество каналов | 4 |
| Максимальная частота дискретизации | 100 МГц |
| Минимальная ширина захватываемого импульса | 10 нс |
| Входное сопротивление | 1 МОм |
| Характеристики выхода | |
| Количество каналов | 4 |
| Режимы | SPI, I2C, UART |
| Выходной канал 3 В | 1 |
| Общие характеристики |
|
| Встроенная память | 8 Мб USB Flash Disk |
| Питание | аккумуляторная батарея 500 мАч |
| Экран | 2.8" TFT 320x240 |
| Размеры | 170 x 100 x 40 мм |
| Вес | 182 г |
| Комплектация: |
логический анализатор LA104 – 1 шт провода DuPont мама-папа - 20 шт клипсы – 5 шт инструкция по эксплуатации – 1 шт |
Часто задаваемые вопросы
Сколько каналов у LA104 и какие протоколы он читает?
У анализатора 4 входных канала, а частота дискретизации доходит до 100 МГц. Он декодирует сигналы SPI, I2C и UART, так что подойдёт для отладки большинства цифровых шин.
Какой минимальный импульс поймает прибор?
Минимальная ширина захватываемого импульса - 10 нс. Этого хватает, чтобы не пропустить короткие всплески на быстрых линиях. Входное сопротивление каждого канала - 1 МОм.

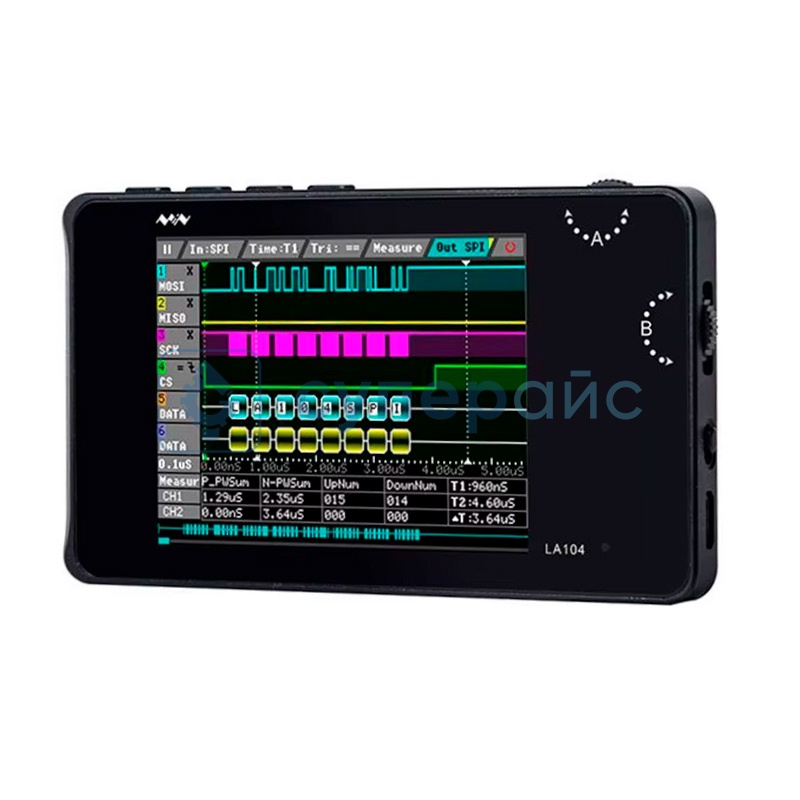

Нужен ли компьютер для работы?
Нет, LA104 автономный. У него свой экран 2.8 дюйма TFT с разрешением 320x240 и аккумулятор на 500 мАч, поэтому смотреть осциллограммы можно прямо на устройстве без подключения к ПК.

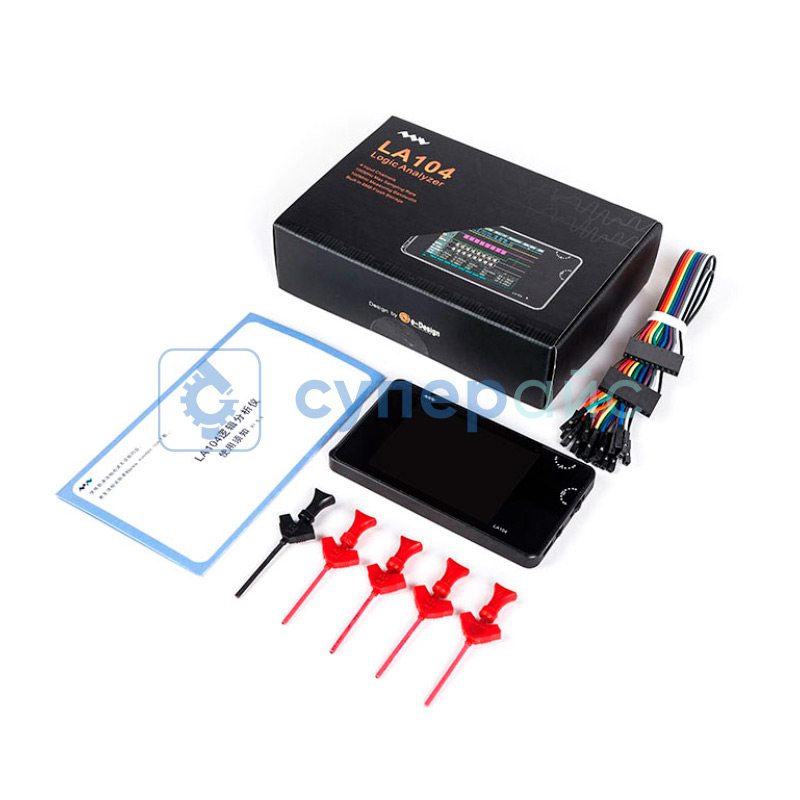

Что идёт в комплекте?
В коробке сам анализатор LA104, 20 проводов DuPont мама-папа, 5 клипс и инструкция по эксплуатации. Набора проводов и клипс достаточно, чтобы сразу подключиться к плате.
Есть ли встроенная память для записей?
Да, внутри 8 Мб в виде USB Flash Disk. На неё сохраняются захваченные данные, а сам прибор компактный - 170 x 100 x 40 мм и весит 182 г, удобно брать с собой.
Документация и ПО Miniware LA104
Название
Язык
Версия
Размер и тип
Руководство пользователя логического анализатора Minidso LA104
Язык:
Русский
Размер и тип:
968 КБ,
pdf
