Guangzhou Maisheng Energy Technology Co. Ltd — китайский разработчик и производитель широкого ассортимента измерительных средств и электропитающей инфраструктуры. Выпускаемые компанией модули питания (БП) под брендом MAISHENG можно разделить на базовые, точные, силовые, программируемые и изделия повышенной производительности (кВт-класса).
Очевидно, что непосвящённому инженеру придётся потратить немало времени для того, чтобы разобраться в такой непростой иерархии продуктов. Этот материал поможет читателям сориентироваться в многообразии продукции MAISHENG и не ошибиться в выборе необходимых средств.
Время чтения: 23 минуты
Источники питания MAISHENG в Суперайс
Фирма Суперайс — эксклюзивный дистрибьютор продукции MAISHENG в России. В каталоге компании более 300 экземпляров источников питания (ИП), сгруппированных в две линейки.
Линейка лабораторных блоков (ЛБП) включает в себя 6 групп, маркируемых производителем как MN-D, MN-DS, MN-F, MP-D, MS-D, MS-DS. В свою очередь, MP-D состоит из двух подсерий.
Линейка программируемых лабораторных источников питания (ПЛБП) состоит из пяти групп, маркируемых вендором MC-U, MN-CU, MS-CR4, WSD и MP-CR2. MP-CR2 также состоит из двух подсерий.
Лабораторные источники MAISHENG
Линейка включает в себя 6 групп, модели которой отличаются назначением, техническими, эксплуатационными характеристикам и ценой. Рассмотрим их особенности.

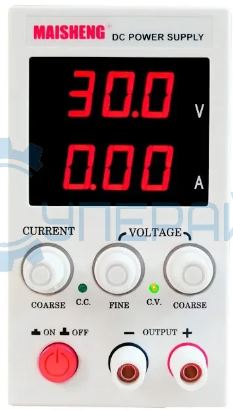

Серия MN-D
Продукция, входящая в MN-D, относится к основному уровню. ЛБП позволяют задавать минимально необходимый набор параметров выходного сигнала.
Преимущества:
- Простота эксплуатации — девайсы обеспечивают режим стабилизации и регулировку порога лимита (CV/CC).
- Базовый набор функционала, достаточный для несложных задач.
- Ценовая доступность.
Ограничения:
- невысокая точность, поэтому MN-D для прецизионных измерений не подходят;
- поддержка только базовых способов защиты: по выходу, от короткого замыкания в нагрузке, от перегрева;
- наличие одного канала, чего в профессиональной среде бывает недостаточно.
Варианты использования:
- электроснабжение плат и модулей различной радиоэлектроники в условиях ремонтных мастерских;
- различные эксперименты в учебных целях;
- радиолюбительские изыскания.
Что приобрести:

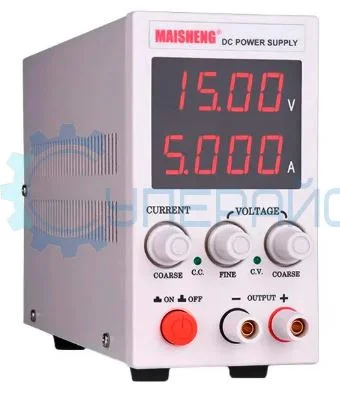

Серия MN-DS
Продукция, входящая в MN-DS, позиционируется как техника высокой точности.
Преимущества:
- наличие 4-разрядного дисплея;
- поддержка основных форм блокировки от перегрузок.
Ограничения:
- шаг сигнала не менее 0.01В.
Варианты использования:
- ремонт и отладка различных электронных схем, критичных к точности установки и поддержанию питающих сигналов;
- эксплуатация в сервисных центрах или в лабораторных условиях.
Что купить:
MN-F
В MN-F входят продукты, рассчитанные на продолжительную эксплуатацию в тяжёлых режимах с большими нагрузками. Они отличаются максимальной производительностью в компактном форм-факторе. Хороший продукт для потребителей, которые не хотят переплачивать за программируемость.
Преимущества:
- отдаваемая мощность в несколько сотен ватт при относительно небольших размерах в настольном исполнении;
- поддерживаются базовые способы предотвращения перегрузок плюс защита от перегрузки по мощности;
- информативный дисплей.
Ограничения:
- не обеспечивается прецизионность регулировки напряжения, как в MN-DS;
- поддерживается 1 канал.
Решаемые задачи:
- длительные испытания электродвигателей, светодиодных лент, модулей с большим энергопотреблением.
Что купить:

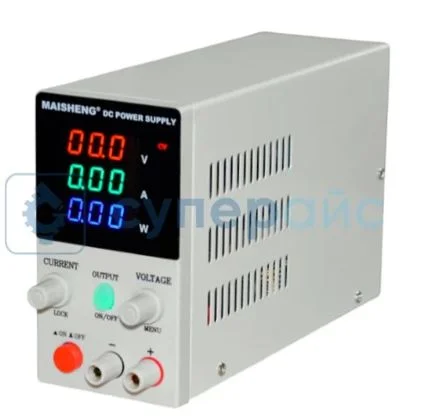

- устройство MN-3010F.
MP-D
Серия состоит из двух подсерий в среднем и удлинённом корпусах. MP-D отличается стабильностью параметров, эффективной защитой и простой аналоговой настройкой. Существуют образцы, включённые в Госреестр средств измерений РФ. Они незаменимы там, где требуется документально подтверждённая поверка и точность.
Преимущества:
- точная регулировка характеристик электропитания;
- широкий диапазон параметров;
- наличие источника для самых разных целей (настольные универсальные, низковольтные и высоковольтные силовые, ультравысоковольтные).
Ограничение
- отсутствуют интерфейсы для подключения других узлов;
- нет встроенной памяти;
- не предусмотрена дистанционная настройка рабочих характеристик.
Решаемые задачи:
- электроснабжение различной электроники в условиях поверочных, научных подразделений, в стендовых тестах, в сервисных центрах;
- длительная промышленная диагностика гаджетов с большим потреблением энергии в режиме прогона.
Что купить:
- Настольные:
- Низковольтные силовые агрегаты с большим током:
- MP-3050D (30В, 49.8А);
- регулируемый MP-50100D (49.8В, 100А);
- MP-5060D (50 В, 60 А);
- регулируемый MP-30100D (30В, 100А);
- MP-3060D (30 В, 60А).
- Силового класса до 2 кВт:
- MP-10010D (100 В, 10А);
- импульсный MP-10060D (100В, 60А);
- стационарный MP-10050D (100В, 49.9А);
- прецизионный MP-12040D (120В, 40А);
- MP-8020D (80В, 20А).
- Высоковольтная аппаратура:
- MP-20010D (200В, 10.1А);

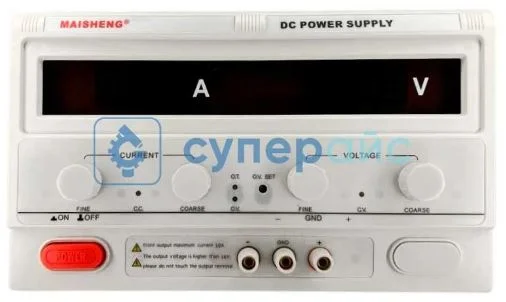

- MP-25010D (250В, 10.1А)*;
- стабилизированный модуль MP-1505D (150В, 5А)*;
- MP-15030D (150 В, 30 А);
- MP-22010D (220 В, 10.1А).
- Ультравысоковольтные (300–800В):
*Примечание. Устройства включены в Госреестр средств измерений РФ. Используются для профессиональных тестов, в том числе в Центрах стандартизации, сертификации и метрологии.

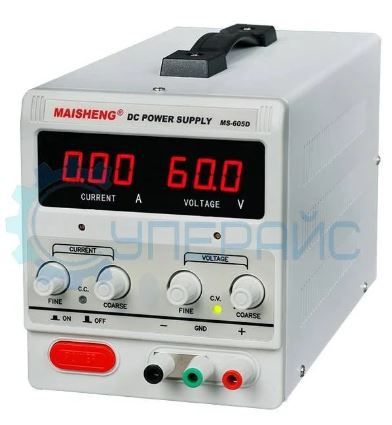

MS-D
Серия включает недорогие устройства, обеспечивающие качественное электроснабжение. Уровень пульсаций значительно меньше, чем у бюджетных версий, которые содержат органы грубой и точной аналоговой регулировки электропитания.
Преимущества MS-D:
- включает устройства самых востребованных конфигураций, которые подходят для достижения большинства технических целей;
- поддерживают режим программирования;
- создают малый уровень радиопомех.
Ограничения:
- грубый шаг установки тока;
- отсутствуют интерфейсы связи с другими устройствами, встроенная память и поддержка скриптов;
- перед деликатными измерениями необходим прогрев техники не менее 12 минут.
Решаемые задачи:
- эксплуатация в составе лабораторных установок;
- заряд аккумуляторов (АКБ);
- отладка узлов и модулей чувствительной радиоэлектронной техники.
Что купить:

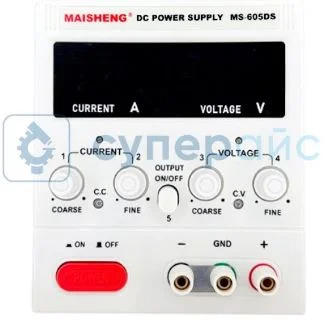

MS-DS
Техника MS-DS сочетает в себе высокое разрешение установки параметров, наличие разветвлённой системы предотвращения работы в перенапряжённых условиях и возможность использования для деликатных работ.
Достоинства:
- малый шаг задания напряжения, величина которого зависит от модели;
- протекция от перенапряжения, от перегрузки и перегрева.
Ограничения:
- производительность этих приборов относительно невелика;
- аппаратура дороже, чем MN-DS.
Решаемые задачи:
- прецизионные работы, связанные с диагностикой, настройкой и регулировкой датчиков и другой аналоговой техники;
- исследовательские работы.
Что купить:
ПЛБП MAISHENG
Линейка программируемых лабораторных блоков питания (ПЛБП) включает в себя 5 классов. Рассмотрим её основные качества и особенности применения.

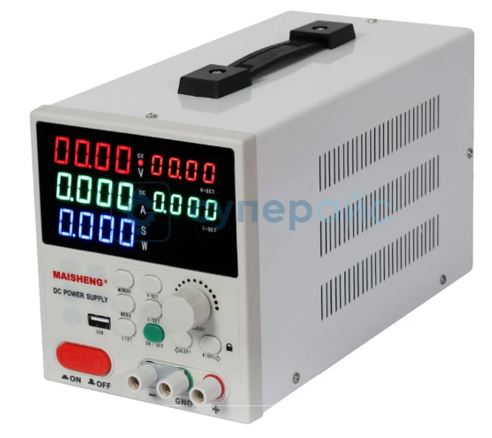

MC-U
В этой линейке для программирования достаточно один раз сохранить LIST-сценарий, который в дальнейшем запускается нажатием одной кнопки. Аппаратура предназначена для тестов и прогонов, выполняемых по лимитированному числу сценариев.
Достоинства:
- индикация в 5 окнах следующих величин: фактическое и пороговое значения тока, мощность, в LIST-время;
- память на 6 комбинаций характеристик;
- малая дискретность задания выходного сигнала;
- наличие USB (универсального порта) для связи с другим оборудованием +опционально RS232/RS485 для интеграции;
- поддержка протекции от перенапряжения и перегрузки по току;
- интеллектуальное принудительное охлаждение.
Лимиты:
- MC-U не подходят для применения в электролизе и гальванике;
- не допускается эксплуатация техники рассматриваемого класса в загазованных и запылённых помещениях и в условиях мощных электромагнитных помех.
Цели использования:
- любые тесты, в которых важны точность и повторяемость условий испытаний;
- прогоны объектов тестирования по времени.
Что купить:
MN-CU с универсальным портом
Блоки этой серии относятся к классу цифровых устройств с точной предустановкой сигнала и USB-подключением (Modbus). Они обеспечивают автоматизацию процессов тестирования, позволяют не переплачивать за сложные алгоритмы испытаний.
Достоинства:
- точность и малый шаг задания регулируемых характеристик;
- удобная цифровая предустановка параметров испытаний;
- наличие базовых методов защиты плюс протекция от перегрузки по мощности;
- поддержка интеграции в полуавтомат по универсальному порту;
- наличие дополнительного порта для заряда (2А).
Лимиты:
- MN-CU нельзя применять для электролиза и гальваники;
- при заряде аккумуляторов ошибка при подключении (переполюсовка) не допускается.
Цели использования:
- электроснабжение электронных узлов в процессе их тестирования и ремонта;
- работа с электронными схемами, когда необходимо ограничить потребляемый ток, чтобы не повредить тестируемый модуль;
- заряд АКБ.
Что приобрести:
- импульсный MS-306CR4 (32В, 6А);
- программируемые MS-1510CR4 (16В, 9.99А) или MS-3610CR4 (36В, 9.99А);
- MS-606CR4 (62В, 6А);

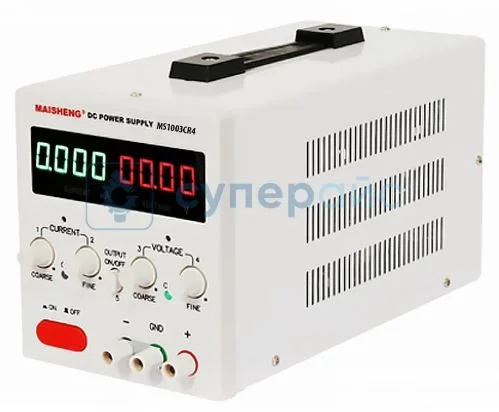

- MS-1003CR4 (102В, 3А).
MS-CR4
Категория состоит из прецизионных цифровых ЛБП, способных обеспечить стабильную эксплуатацию в условиях электромагнитных помех. В MS-CR4 реализовано высокое разрешение регулировки по выходу и напряжению.
Преимущества:
- точность и малый шаг установки характеристик;
- наличие базовых типов протекции плюс защита от перегрузки;
- обеспечивается логика Start/Stop (OFF — индицируются заданные величины, ON — фактические значения);
- поддерживаются соединения с другим оборудованием по интерфейсу RS-485.
Лимиты:
- отсутствие сценариев тестирования, как у MC-U;
- при срабатывании блокировки от перегрузки по выходу требуется перезапуск.
Решаемые задачи:
- производственное тестирование радиоаппаратуры, в котором требуется надёжное управление и адресация по сети RS-485;
- работа в составе установок с несколькими блоками;
- заряд аккумуляторов.
Что купить:
- MS 306CR4 (32В, 5А);
- программируемые MS-1510CR4 (16В, 10А), MS-3610CR4 (36В, 9.98А) или MS-606CR4 (62В, 9.98А);

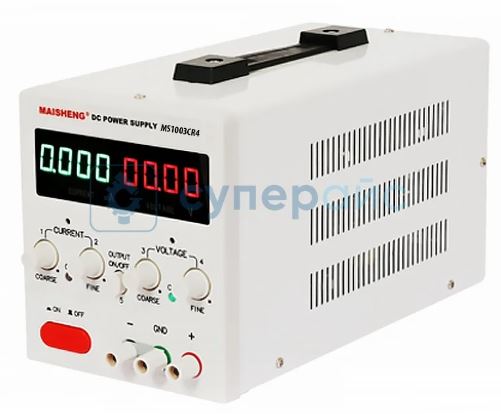

- MS-1003CR4 (102В, 3.1А).

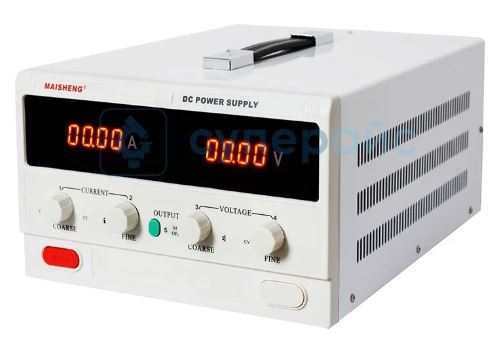

MP-CR2 с RS232
Серия состоит из двух подсерий цифровых одноканальных импульсных ПЛБП в среднем и удлинённом корпусах. Приборы ориентированы на применение в производстве, сервисных центрах и в подразделениях контроля качества.
Категория включает следующие подгруппы:
- настольные, многоцелевые, 15–60В, до 29.9А;
- низковольтные, большой ток, 15–60В, до 40–200А;
- силовой класс 80–120В, 3–60А;
- High-V высоковольтные, 150–250В, 1–40А;
- Ultra-High-V 300–1000В, 2–29.9А.
Преимущества:
- прецизионная цифровая предустановка выходных характеристик;
- установка базовых характеристик встроенной протекции плюс защита от превышения потребления;
- блокировка органов управления исключает случайное изменение выбранных настроек;
- для подключения мощных потребителей с током более 11А имеются специальные клеммы на задней панели.
Лимиты:
- между выключением/включением блока должна быть пауза не менее 12 секунд, в противном случае блоки могут не запускаться;
- не подходят для применения в гальванике и электролизе.
Решаемые задачи:
- питание узлов электронной аппаратуры;
- стендовые испытания и тесты, где нужно удалённо задавать выходные параметры и настраивать встроенную протекцию;
- управление по интерфейсу RS232 и по MODBUS.
Что приобрести:

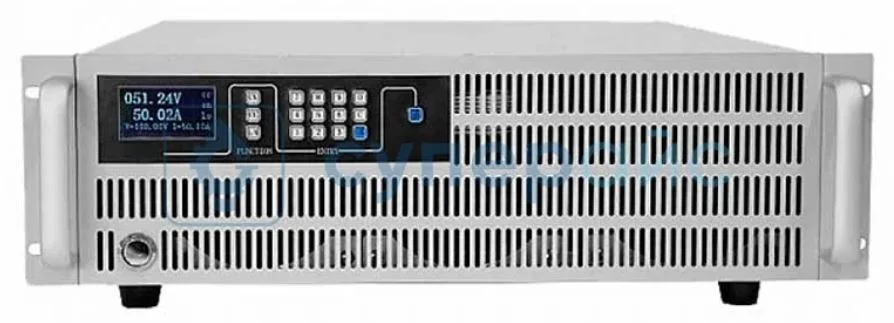

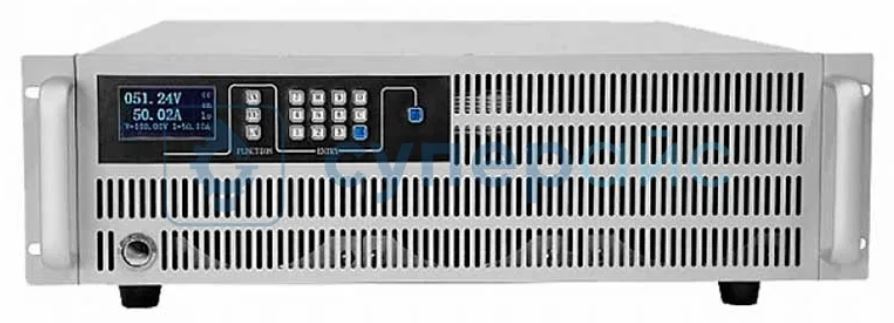

WSD
Категория WSD включает в себя промышленные девайсы большой производительности для испытательных целей. Выпускаются товары на 1,3,6 и 10 кВт. В них обеспечиваются базовые виды блокировки плюс защита от перегрева и от превышения потребляемой мощности. Конструктивное исполнение позволяет монтировать эти блоки в стандартную стойку 19 дюймов.
Преимущества:
- поддержка пошагового режима (до десяти шагов), что удобно для прогонов по профилю;
- соединение с другими аппаратами по интерфейсам RS-232 или RS-485 в зависимости от модификации;
- оборудование содержит систему принудительного охлаждения.
Ограничения:
- входное напряжение аппаратов WSD — 220 или 380В в зависимости от модели;
- амплитуда пульсаций напряжения значительно выше, чем у маломощных приборов;
- значительные габариты и вес ПЛБП.
Решаемые задачи:
- длительное тестирование аппаратуры под нагрузкой;
- питание мощных потребителей: стендов, исследовательских комплексов;
- тестирование по заданному профилю в пошаговом тесте;
- интеграция в различные системы через интерфейс RS-232 или RS-485.
Что купить:
- WSD-30H30;
- WSD-60H15;
- цифровой WSD-30H03 (300В, 3А);
- WSD-6050 (60В, 50А);
- WSD-60H10 (600В, 10А);
- импульсный WSD-40H25 (400В, 25А).
Выбор за 60 секунд
Чтобы быстро выбрать ИП и не ошибиться, нужно определиться с ответами на несколько простых вопросов:
- Какое выходное напряжение должен выдавать БП (15/30/60/100/200/400/800В).
- На какой ток должен быть рассчитан ИП (до 9.98А, 30–200А, 1–10 кВт).
- Нужна ли автоматизация, если да, то какая именно (нет/память-списки (LIST)/интерфейс USB/RS232/RS485).
- Что в приоритете (простота/цена или точность/стендовый тест).
Выделив приоритетное качество, можно определиться с типом девайса:
- простой и недорогой — MN-D;
- ручные регулировки в сочетании с высокой прецизионностью — MN-DS/MS-DS;
- оптимальное соотношение цена/качество — MS-D;
- силовой аппарат — подсерии MP-D;
- сценарно программируемое оборудование без ПК — MC-U;
- управляемый через ПК или стенд — MN-CU/MS-CR4/MP-CR2;
- повышенной мощности (кВт) для монтажа в стойку — WSD.
Следующие таблицы помогут читателям с выбором аппарата.
ЛБП
| Класс | Кому | Для каких целей | Примечание |
| MN-D | Сервисы, учебные и домашние лаборатории | Широкого применения | Простые бюджетные |
| MN-DS | То же | Питание электроники с требованием к прецизионности | Повышенная прецизионность |
| MN-F | Сервисы, производство, ОТК | Энергообеспечение моторов и светодиодных лент, длительные прогоны оборудования под нагрузкой | Силовой ИП для мощных нагрузок |
| MP-D | Сервисы, производство, ОТК, испытательные стенды | Питание различных нагрузок, эксплуатация в составе испытательных стендов | ЛБП без цифровых излишеств |
| MS-D | Сервисы, учебные и домашние лаборатории, небольшие производства | Энергообеспечение электроники, эксплуатация в составе лабораторных стендов, заряд АКБ | ЛБП с малыми пульсациями и повышенной стабильностью |
| MS-DS | Сервисы, учебные и научные лаборатории | Питание датчиков, требующих точной настройки | ЛБП с высокой прецизионностью |
В оборудовании перечисленных выше классов средства автоматизации не предусмотрены.
ПЛБП
| Класс | Кому | Для каких целей | Автоматизация | Примечание |
| MC-U | Сервисы, ремонтные органы, учебные лаборатории, производство, продвинутые радиолюбители | Повторяющиеся режимы энергообеспечения тестируемой электроники, тест аккумуляторов | Память M1–M6 + LIST | Интерфейс универсального порта, программирование без ПК |
| MN-CU с USB | Сервисы, ремонтные органы, учебные стенды, ОТК | Тест схем с лимитом по мощности, создание полуавтоматических стендов, заряд АКБ | USB/Modbus, без сложных сценариев | Прецизионные настройки, интерфейс универсального порта |
| MS-CR4 | Лаборатории, учебные стенды с несколькими источниками, производство, ОТК | Поддержка сценариев, где критично надёжное управление и адресация, энергообеспечение электроники, заряд АКБ | USB/Modbus, доступ по сети | Помехоустойчивость, прецизионные настройки, интерфейсы RS485 + адресация, есть версия с универсальным портом |
| MP-CR2 | Научные лаборатории, сервисные центры, производство, ОТК | Полуавтоматические испытательные стенды с повторяющимися режимами | Управление с ПК или контроллера | Точная предустановка выходных параметров, управляемые параметры протекции, RS232 + MODBUS, есть версия с USB |
| WSD | Научные лаборатории, промышленность, ОТК | Автоматические испытательные стенды, циклические испытания по профилю | Дистанционный доступ по сети | Высокая выходная мощность, комплексная система протекции, RS232 |
В каталоге компании Суперайс содержится продукция, выпускаемая под брендом MAISHENG, которая отвечает требованиям самых взыскательных специалистов в области радио, электроники, телевидения, радиовещания и связи. Ассортимент товаров этого вендора включает в себя следующие категории:
- универсальные продукты широкого применения;
- девайсы для применения в промышленном производстве;
- устройства для лабораторного моделирования, настройки, регулировки и ремонта прецизионных аналоговых устройств;
- радиолюбительские устройства и изделия для эксплуатации в ремонтных организациях;
- аппаратуру для использования в учебном процессе технических ВУЗов, колледжей и для научных изысканий.
У неискушённого потребителя обычно возникает проблема подбора необходимого оборудования. Специалисты технической поддержки и менеджеры фирмы Суперайс помогут потенциальному покупателю в преодолении этого затруднения и в оформлении заказа. Наши сотрудники готовы оказать любую консультативную помощь, связанную с вопросами гарантийного, послегарантийного обслуживания и информационной поддержки, относящейся к приобретённому оборудованию.
